Dok je za neke Synology samo proizvođač NAS-a, drugi znaju da uz te uređaje proizvode i rutere, DVR i NVR sustave, Synology brend diskove, a odnedavno i mrežne kamere.
Luka Manestar
Luka Manestar
U listopadu 2022. te u ožujku ove godine već smo vidjeli dva nova PoE modela, TC500 i BC500. Danas ih Synology službeno predstavlja, a u ovoj recenziji imat ćemo pregled oba modela iz prve ruke, kako rade, te zaslužuju li cijenu od 200 €+. Započnimo.
"...BC500 i TC500, svestrane bullet i turret kamere za sve vremenske uvjete za vaš pametni nadzor"
:: Specifikacije
Pogledom na tehničke specifikacije ovih kamera jasno je da je Synology napravio pristojan par modela koji će predstavljati novu liniju uređaja za tvrtku.
Ove 5MP kamere s kategorizacijom IP67 mogu se koristiti i za unutarnju i za vanjsku upotrebu. Obje koriste leću od 2,8 mm s horizontalnim širokokutnim pogledom od 110 stupnjeva i night visionom zahvaljujući 30 metarskom IR LED osvjetljenju.
Imaju F1.8 otvor i HDR s višestrukom ekspozicijom koji će pružiti performanse pri slabom osvjetljenju bez preekspozicije. Njihova brzina zatvarača također je deklarirana između 1/16000s i 1/30s.
"...BC500 i TC500 dizajnirane su za besprijekornu integraciju sa Surveillance Stationom"
Što se tiče videa, modeli rade na 5 MP (2880 x 1620) pri 30 FPS kao njihovoj najvećoj rezoluciji i 1920 x 1080 @ 15 FPS odnosno 1280 x 720 @ 3o FPS. Snimljeni video imat će podršku za kompresiju u H.264 i H.265.
Uz otpornost na vremenske uvjete, kamere su ocijenjene IK10 u smislu otpornosti na udarce. Glavni način napajanja je preko PoE-a ili ako to nije opcija preko 12V DC koristeći oko 4,8W. Mrežne brzine su 10/100Mbit koristeći jedan RJ45 ethernet priključak.
Uzimajući u obzir da su ovo "edge recording" uređaji zahvaljujući podršci za SD karticu do 128 GB, u slučaju kvara mreže ili bilo kojeg AI scenarija (detekcija ljudi i vozila, upada, pokreta itd.), kamere će prebaciti snimanje s mrežnog uređaja na microSD.
Kao i mnogi drugi uređaji iz Synologyjeve linije, modeli su pokriveni 3-godišnjim jamstvom.
"...Synology kamere ne zahtijevaju kupnju ili aktivaciju licenci uređaja za korištenje s Surveillance Station platformom"
Spajanje ovih modela sa Synology NAS ili DVA uređajima omogućit će brz i jednostavan proces instalacije jedne ili cijelog seta kamera pomoću Surveillance Station ili mobilne aplikacije DS Cam. Dobra vijest je da ni BT500 ni TC500 neće zahtijevati nikakve licence ili aktivaciju u vezi sa SVS platformom.
Iako će u ovom članku biti prikazan Surveillance Station kroz uporabu novih kamera, više pojedinosti o samoj platformi i načinu na koji funkcionira pročitajte u sljedećem članku od dva dijela.
Luka Manestar
Luka Manestar
Sada, pogledajmo detaljnije same kamere.
:: Pakiranje

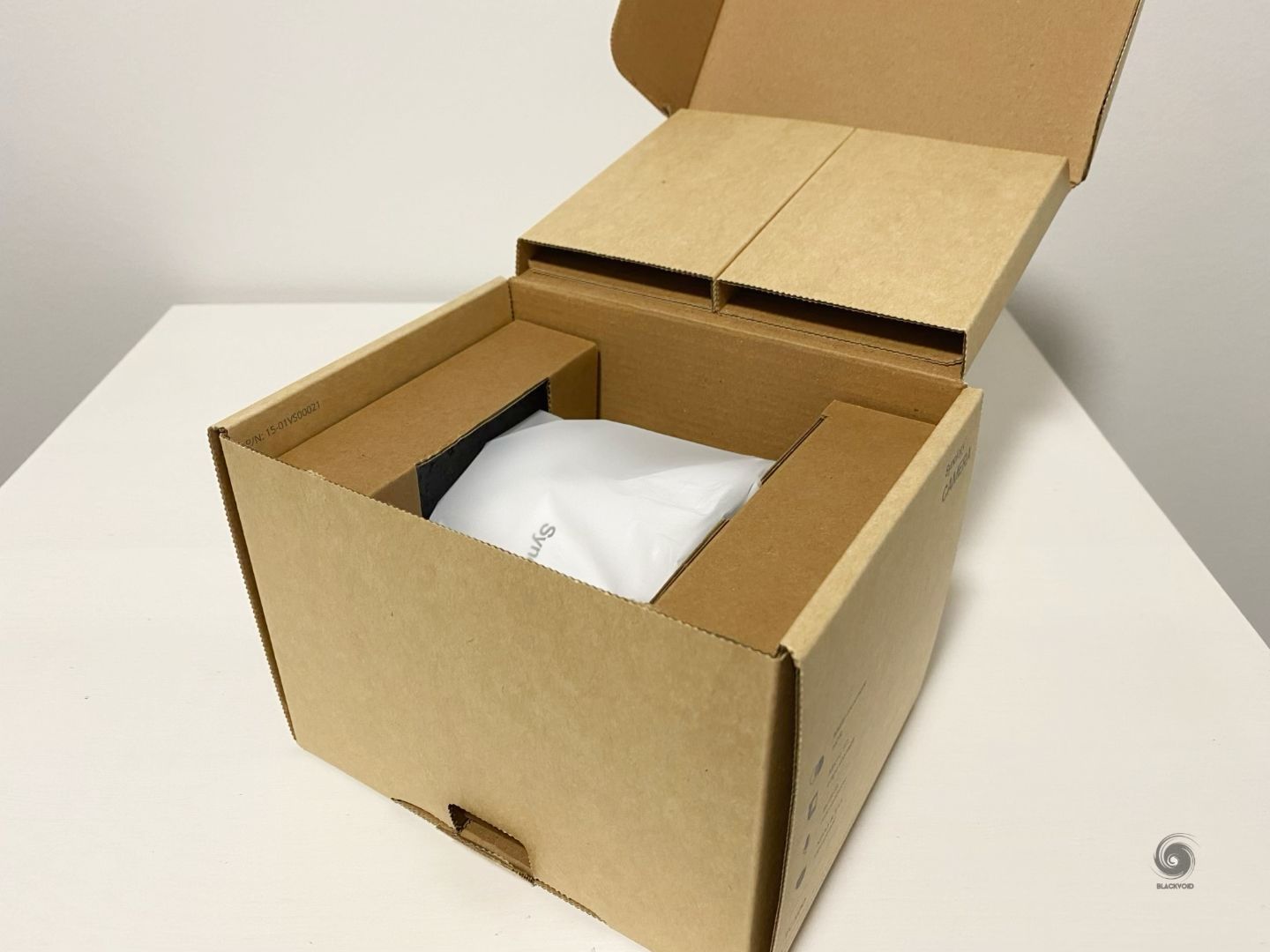

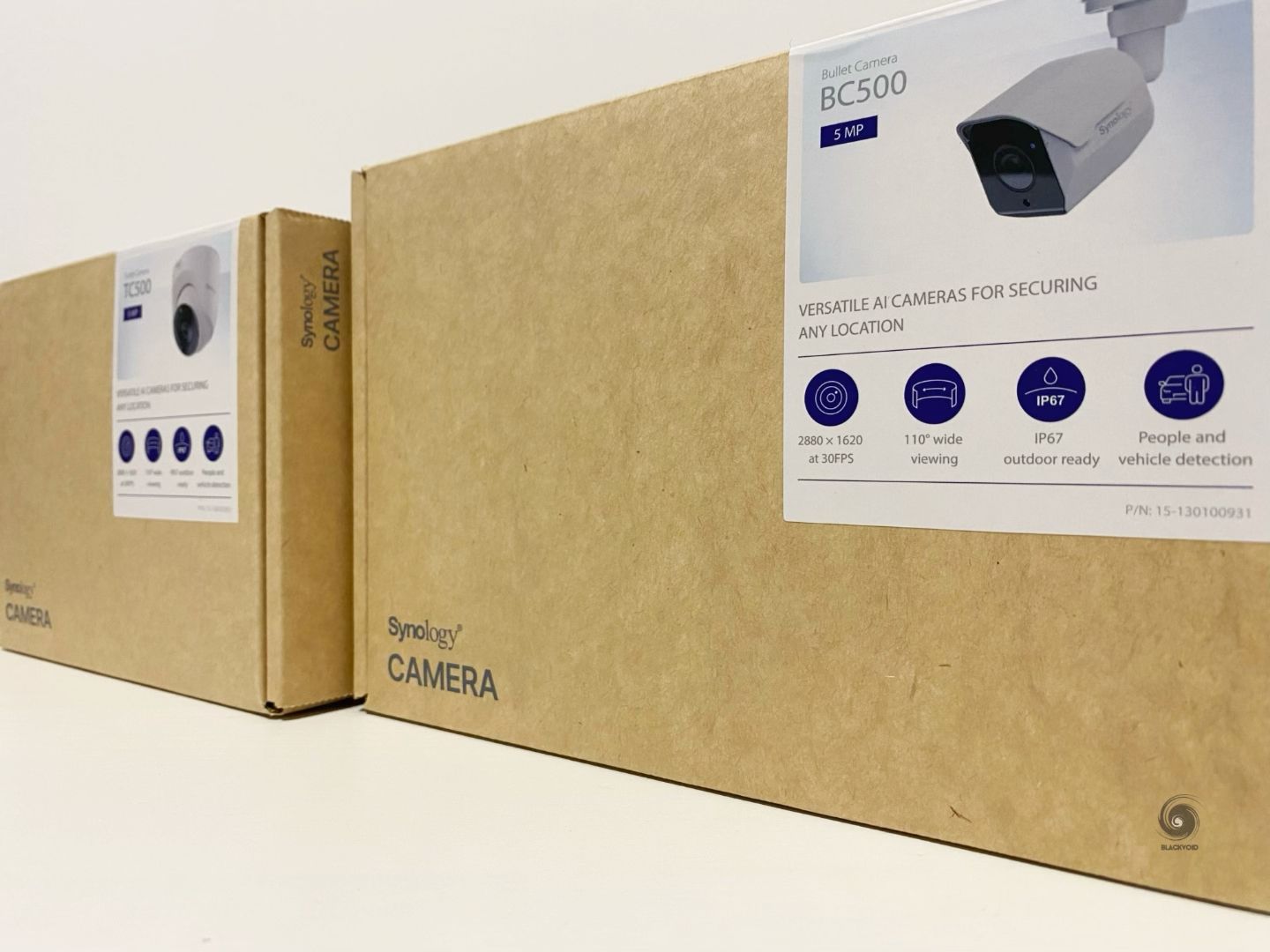

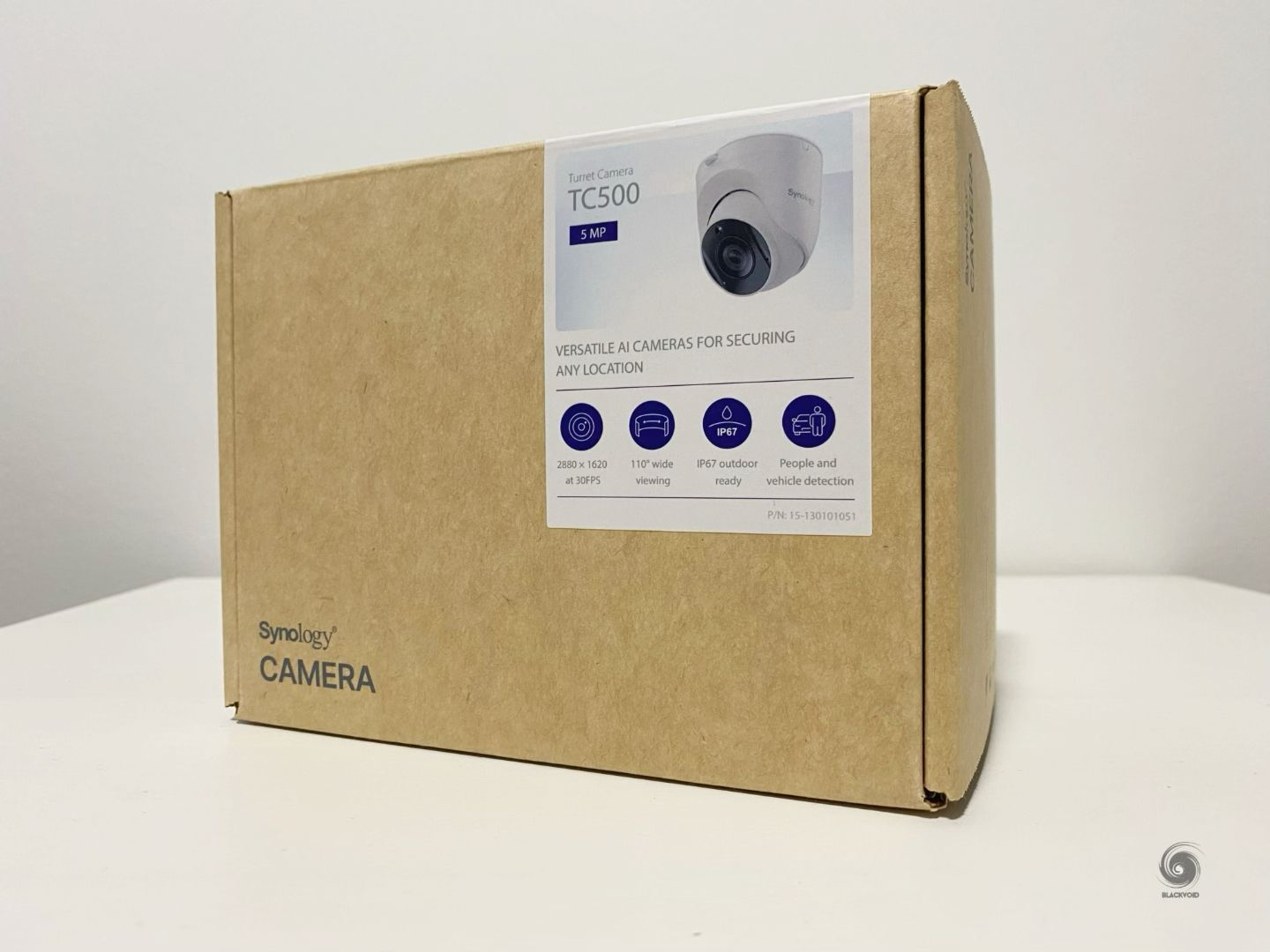

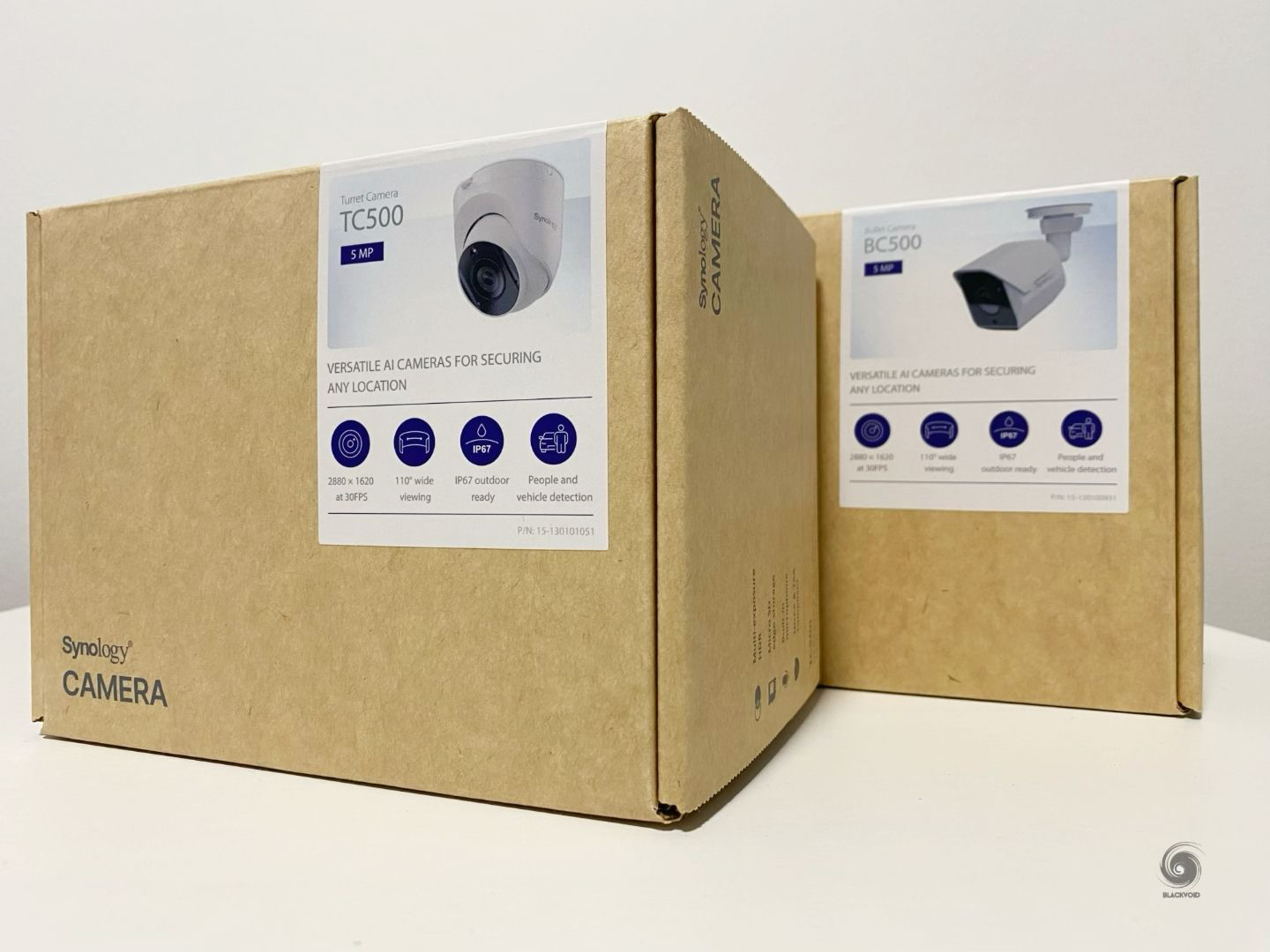

Pakiranje je vrlo kompaktno i lagano s obzirom na veličinu uređaja, pogotovo u slučaju modela TC500.

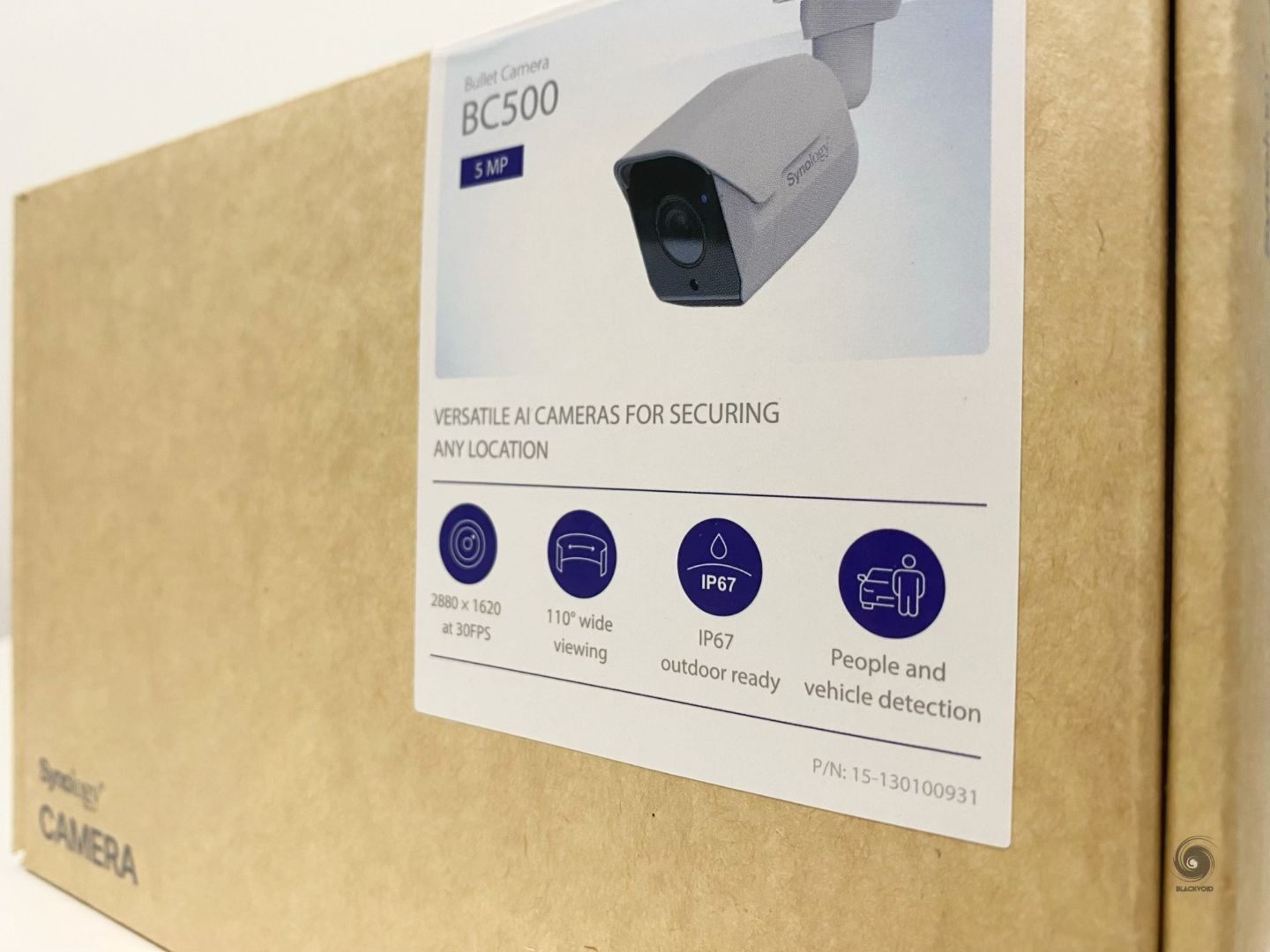

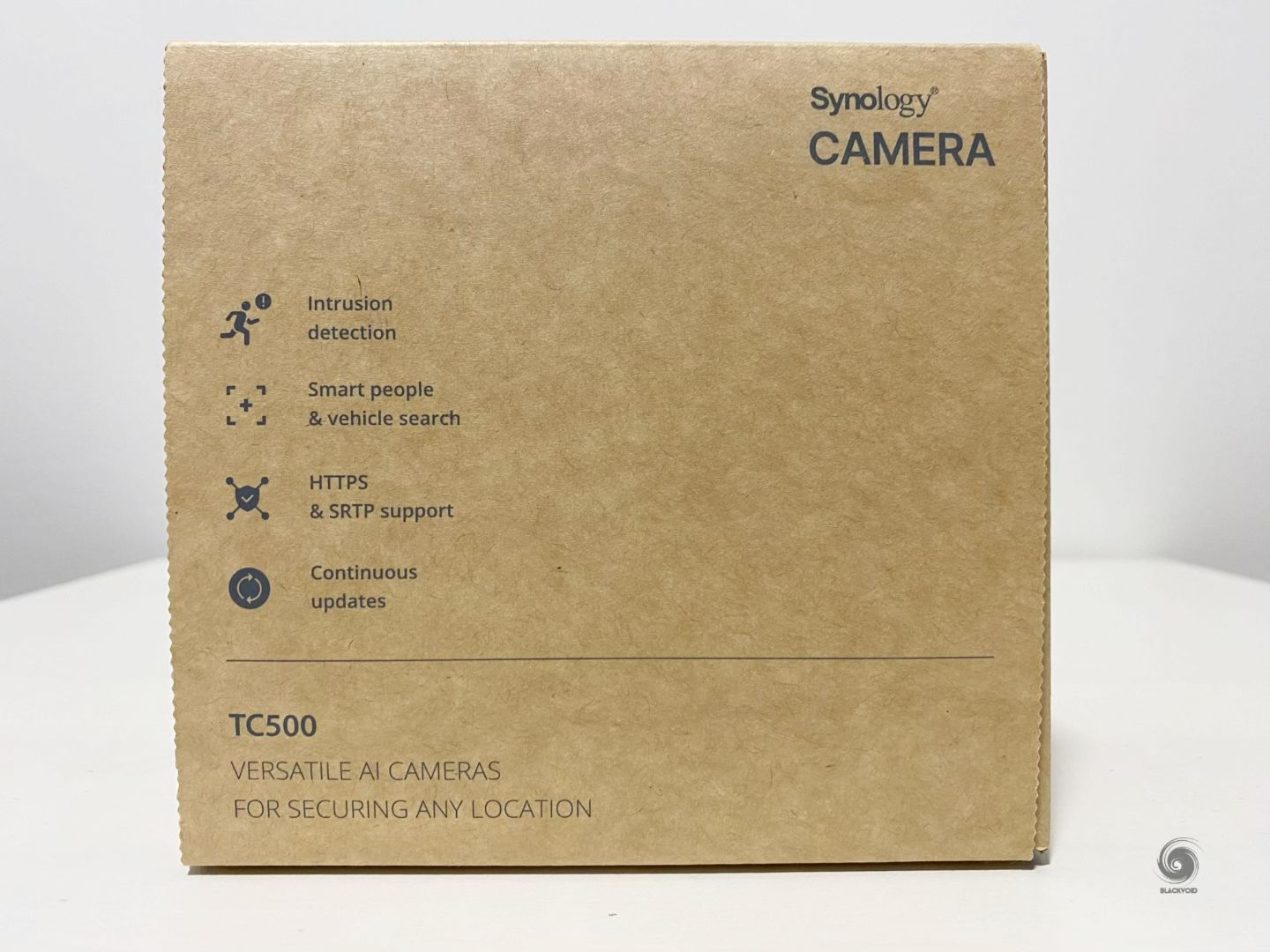

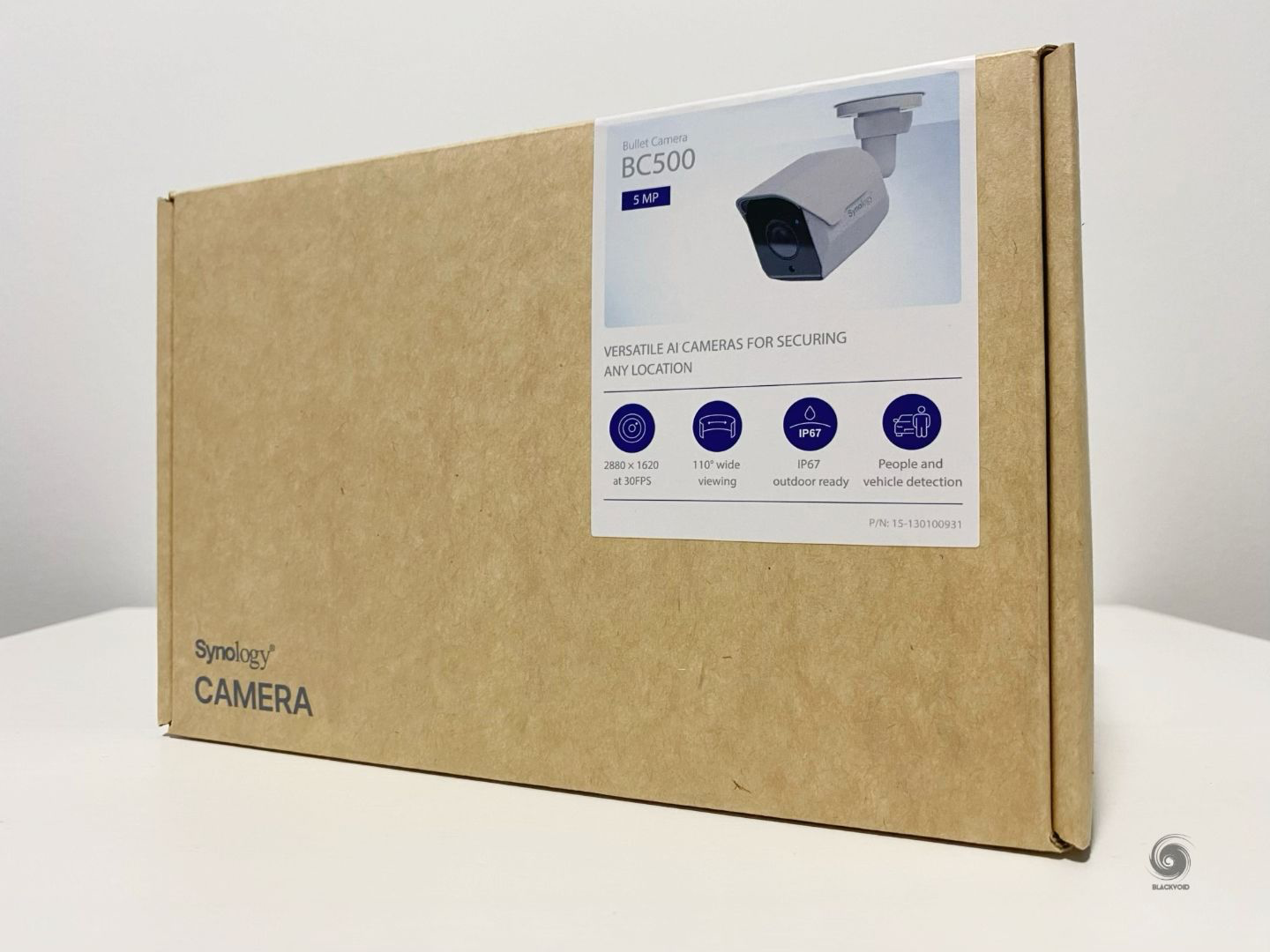

Dolazeći u već poznatoj "ekološki prihvatljivoj" kutiji, Synology je također počeo koristiti svijetlu verziju žute boje iste, čineći je svježijom i čišćom.

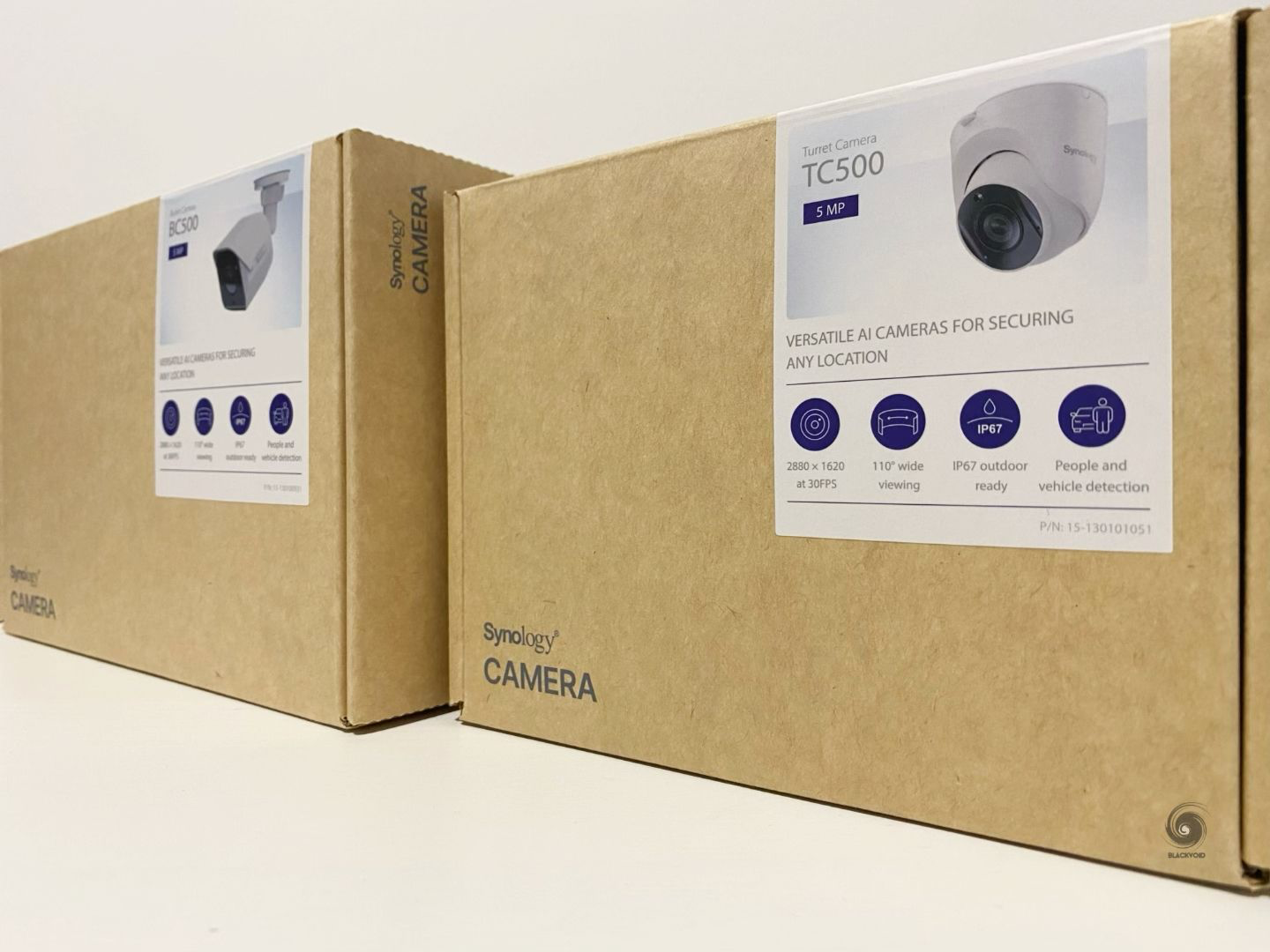

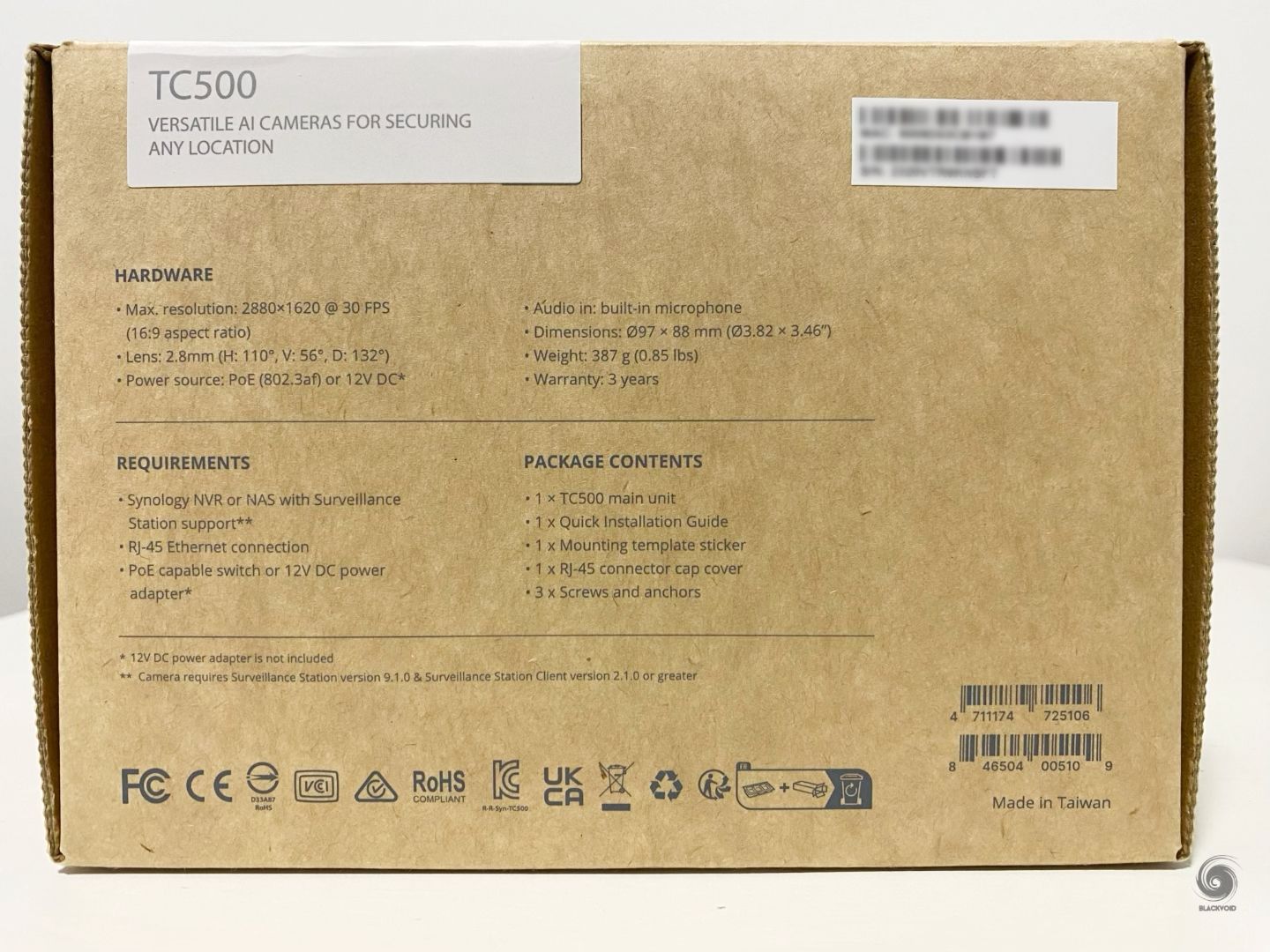

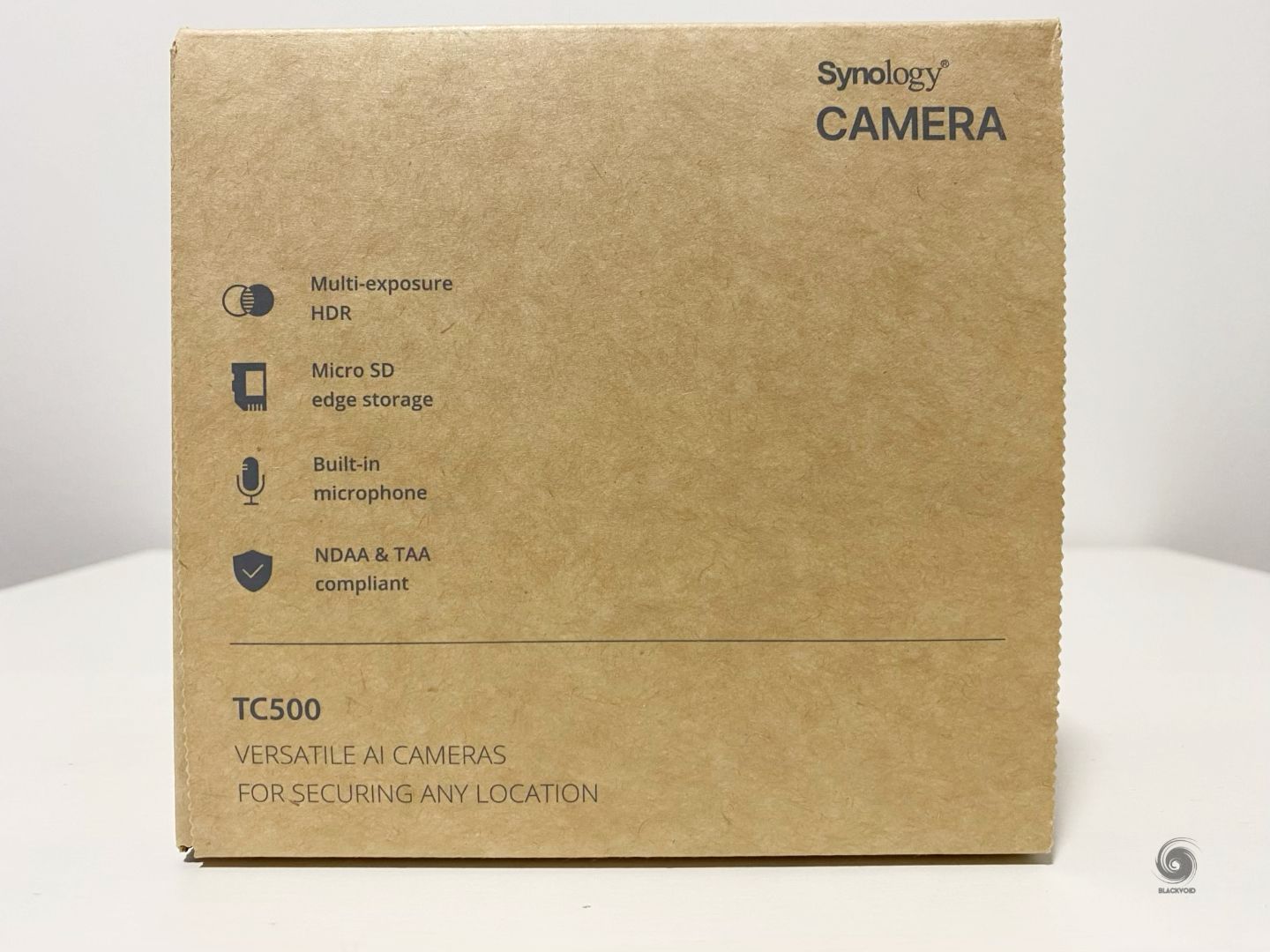

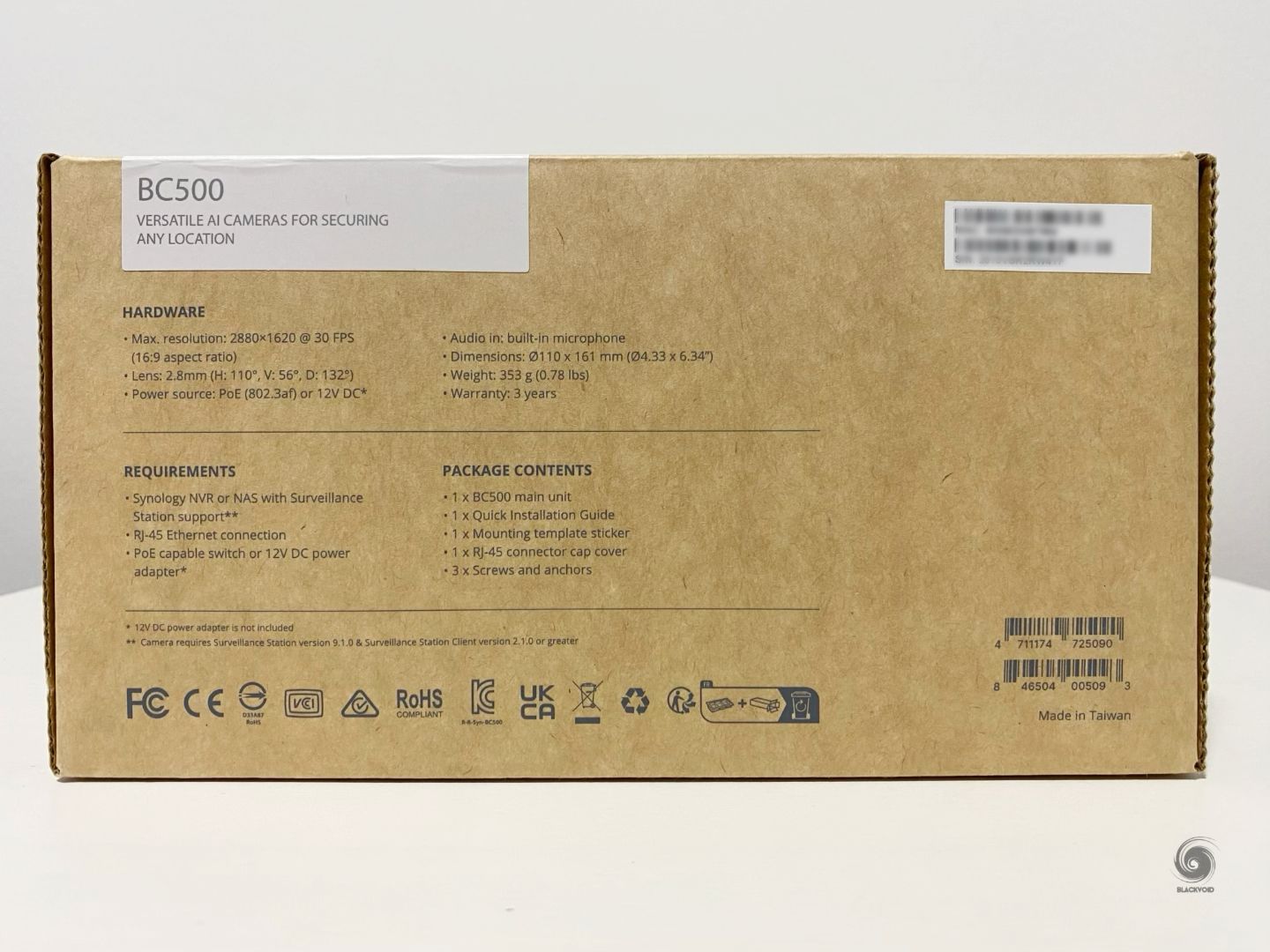

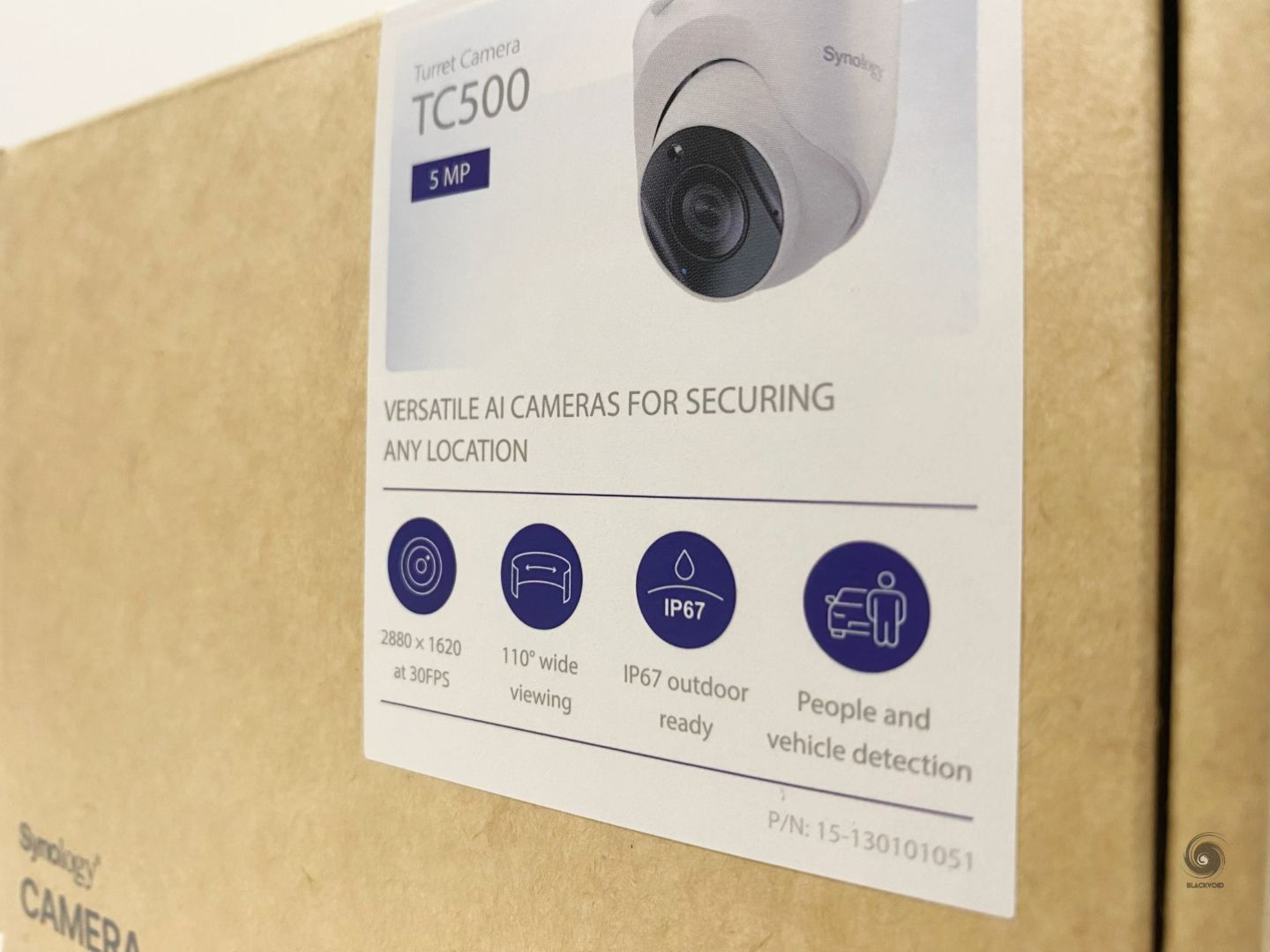

Samo pakiranje otkriva sve ključne značajke uređaja koji se nalazi unutra. Od glavne naljepnice s prednje strane, skroz uokolo kao i stražnji dio nude više detalja, bez potrebe uopće otvarati kutiju.

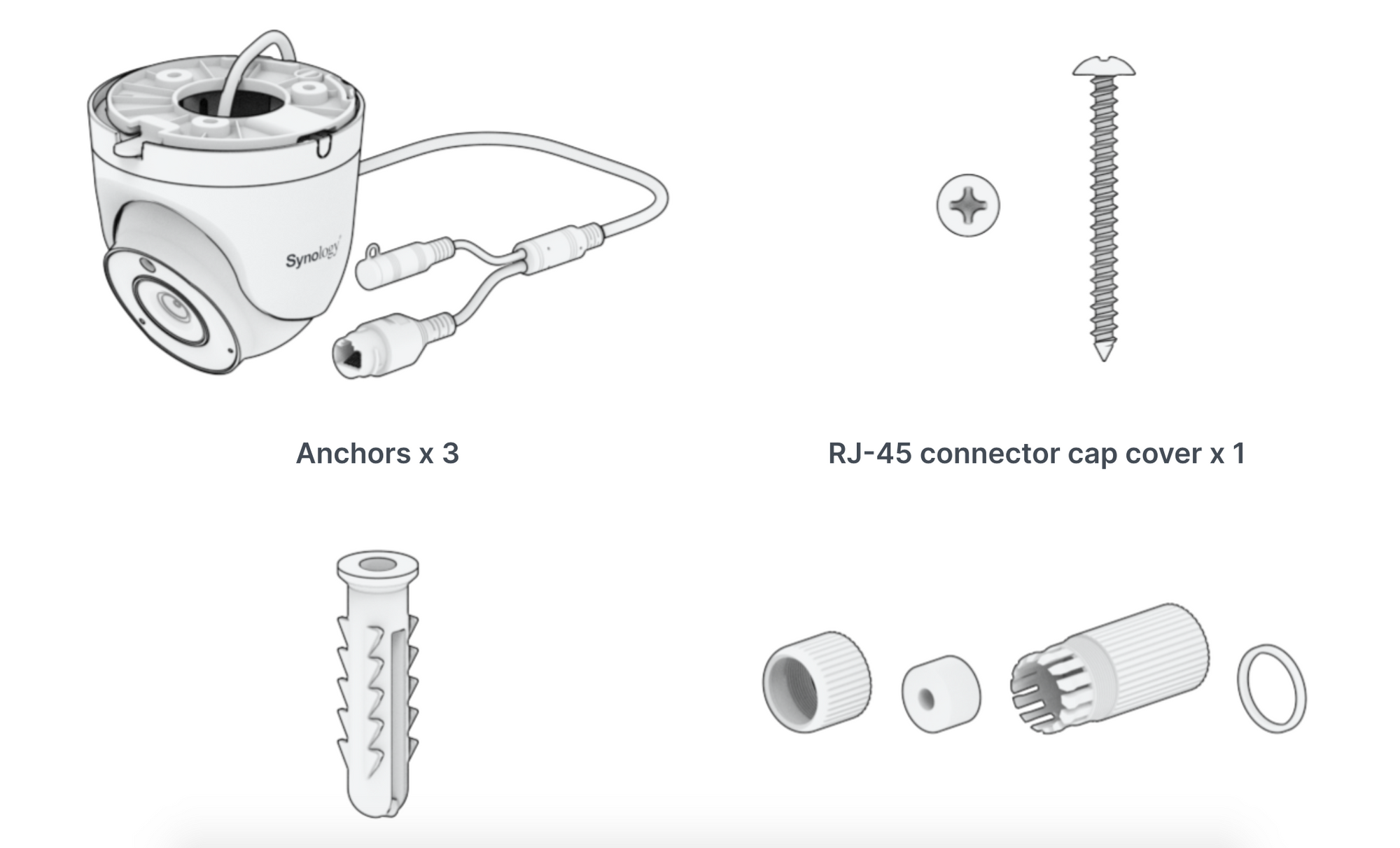

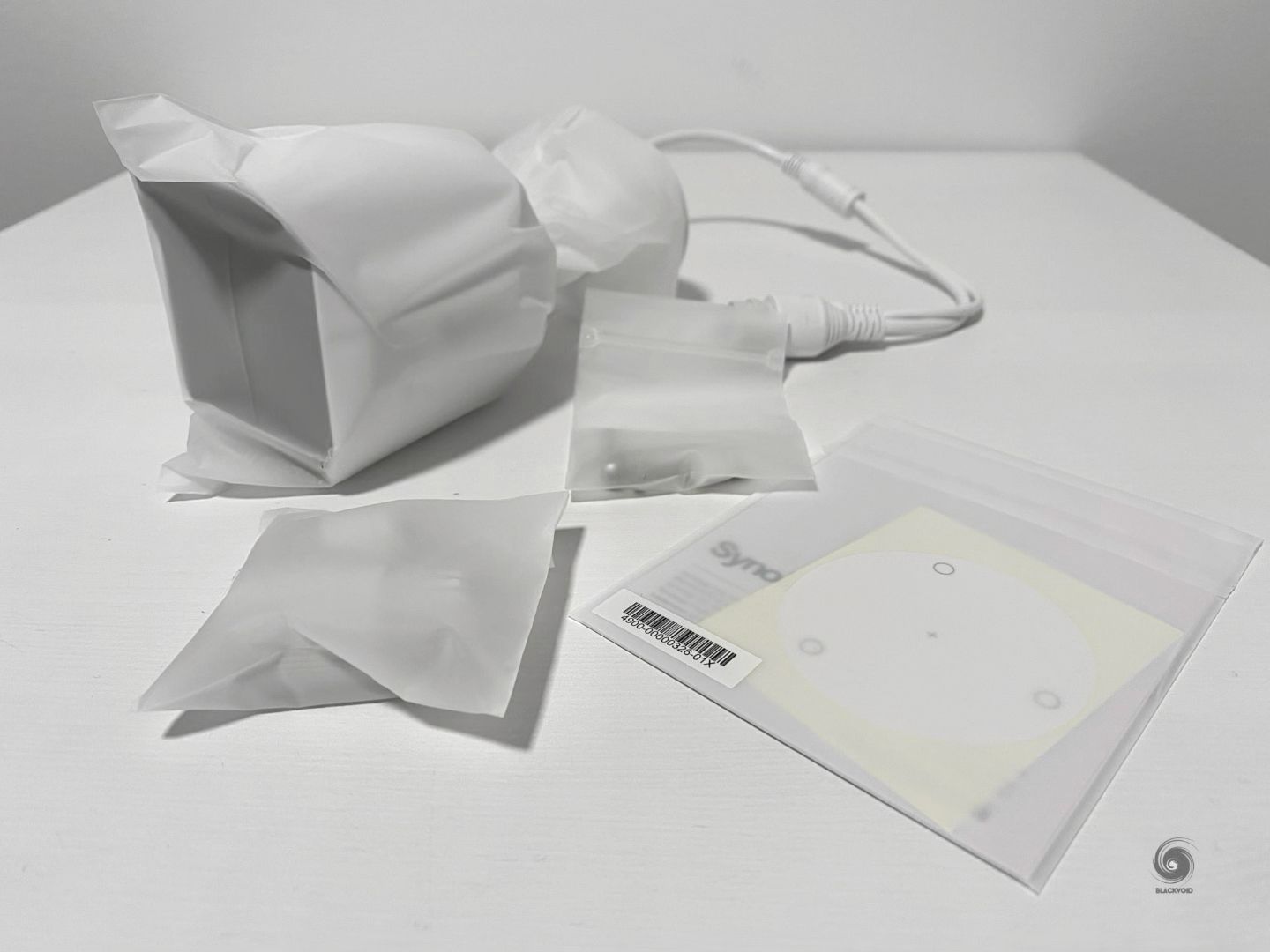

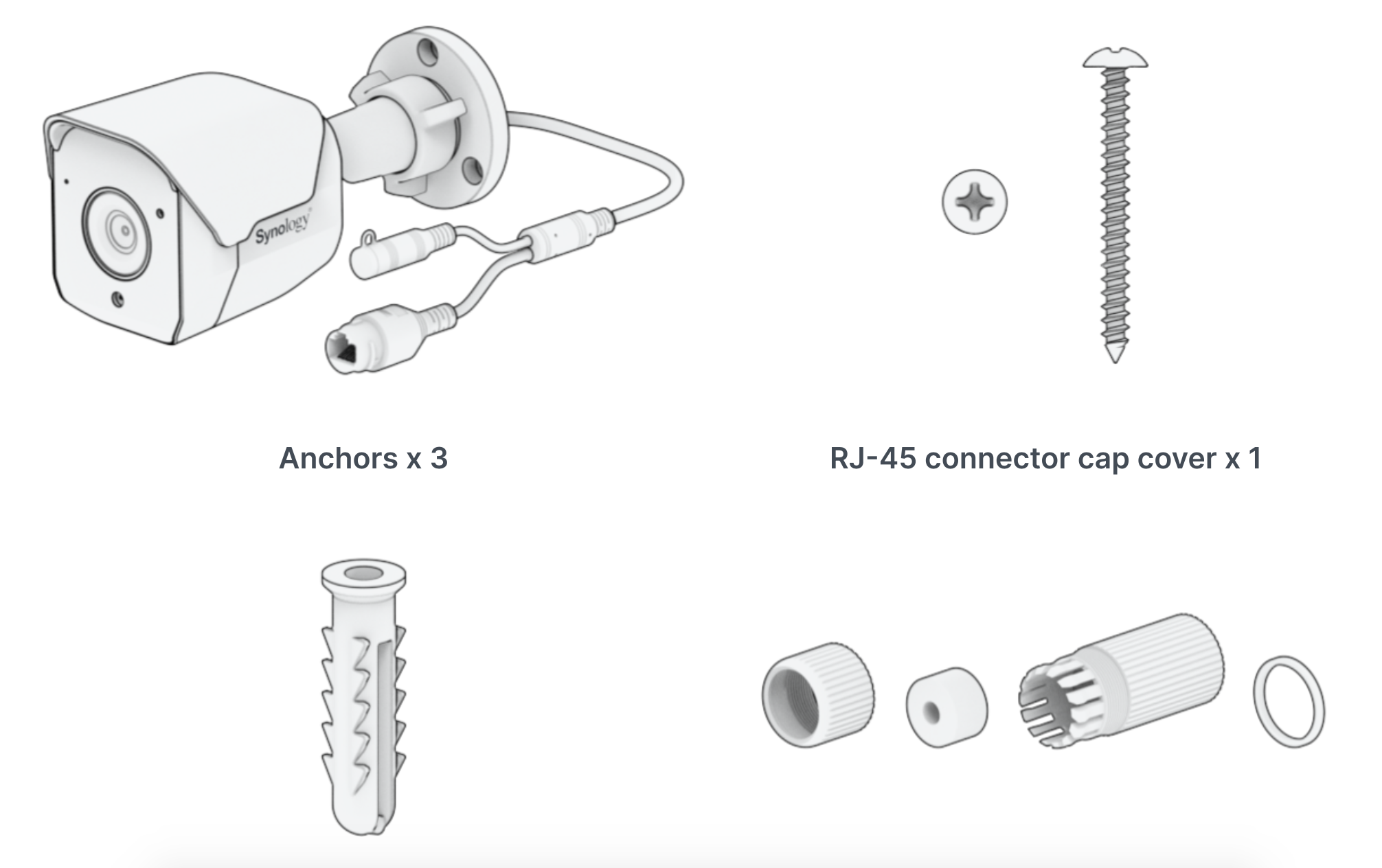

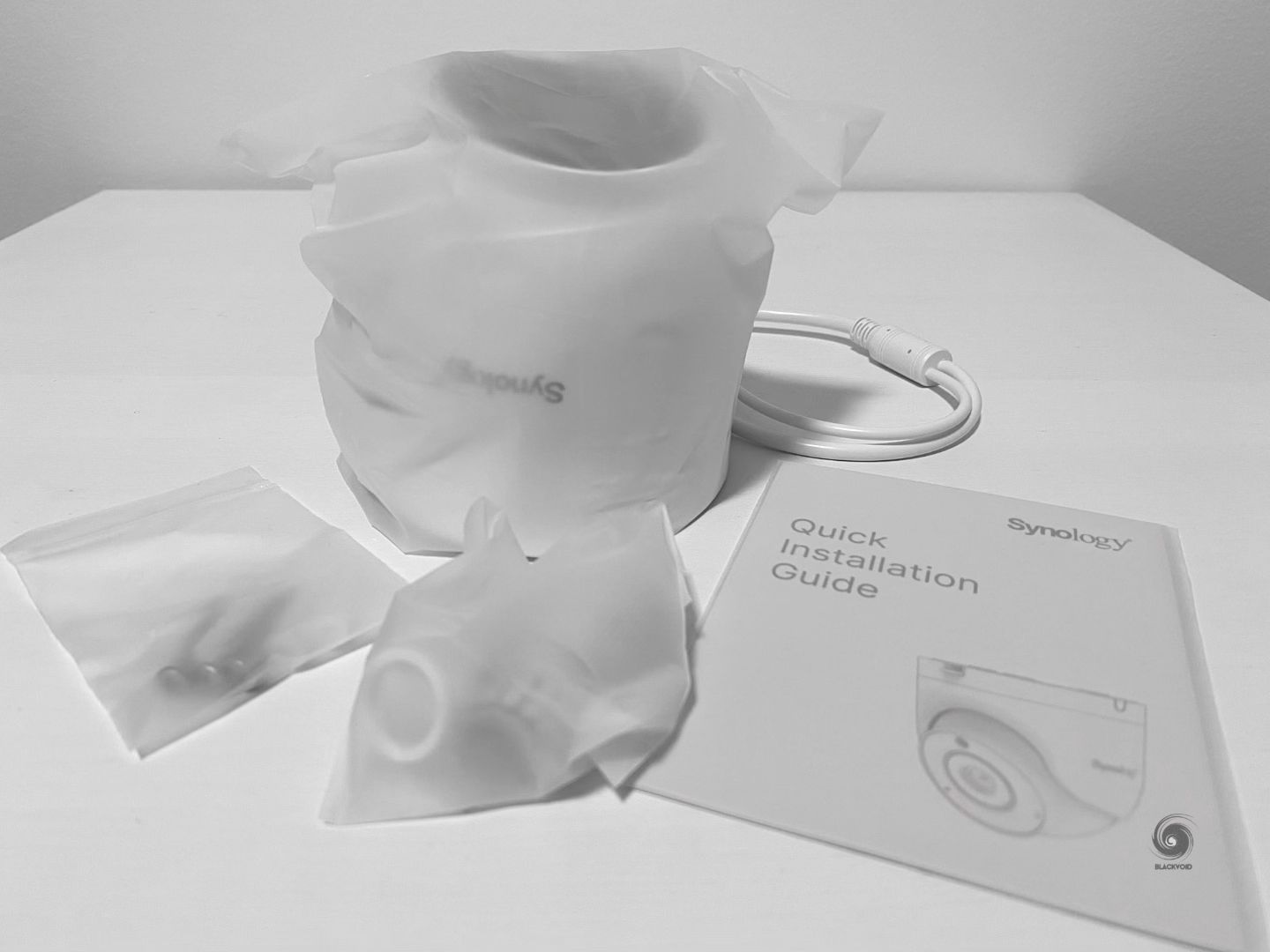

Uzimajući u obzir da se kamere napajaju preko PoE-a, sadržaj kutije, osim same kamere, sadrži vijke, sidra (tiple) i set poklopca za kabel, zajedno s kratkim priručnikom.
Kamere su solidne kvalitete izrade i težine. Ne čine se jeftinima na dodir kao neke druge marke, ali s obzirom na njihovu cijenu kao i IK10 kategorizaciju, ne bi se to ni očekivalo.

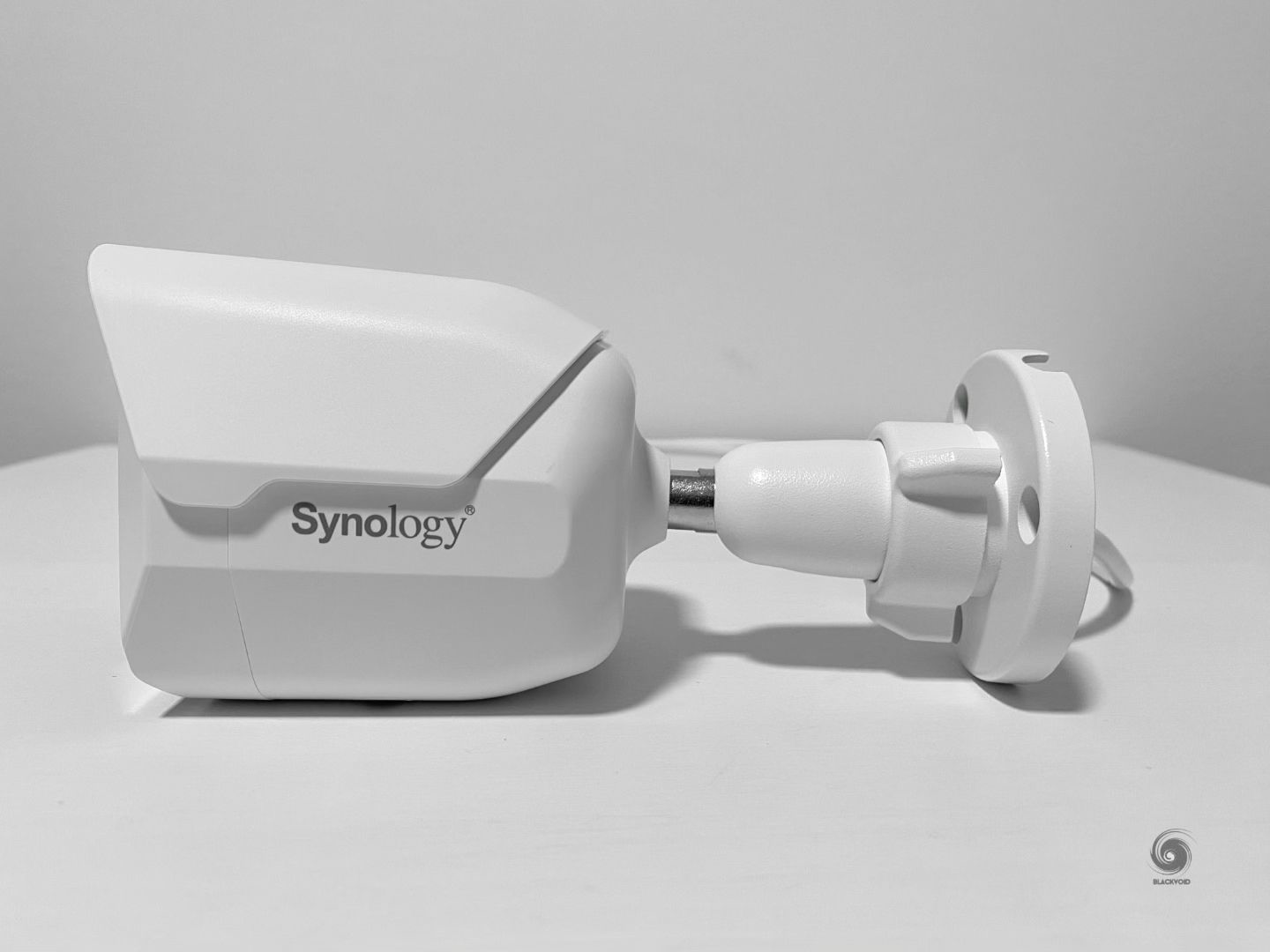

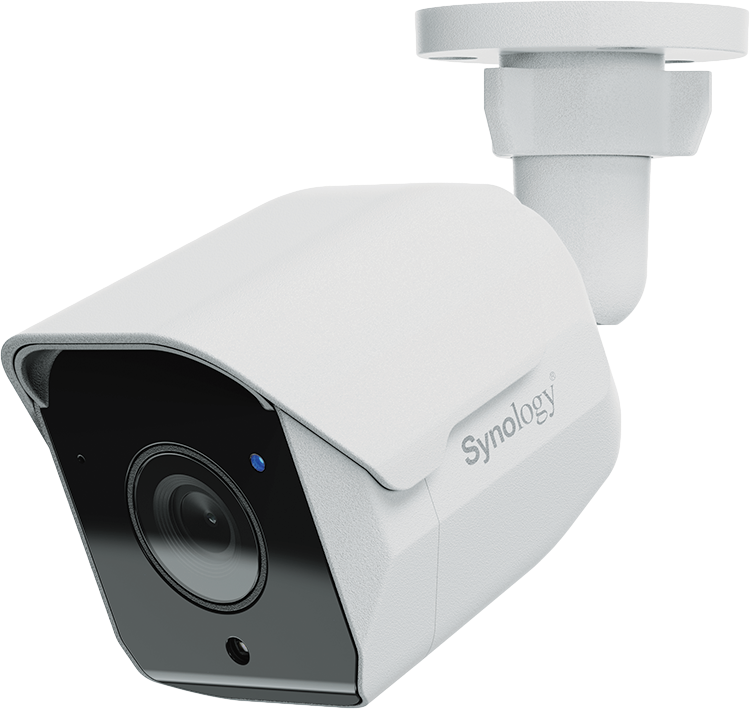

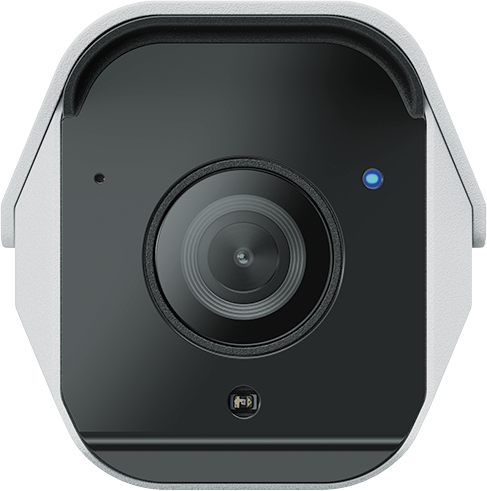

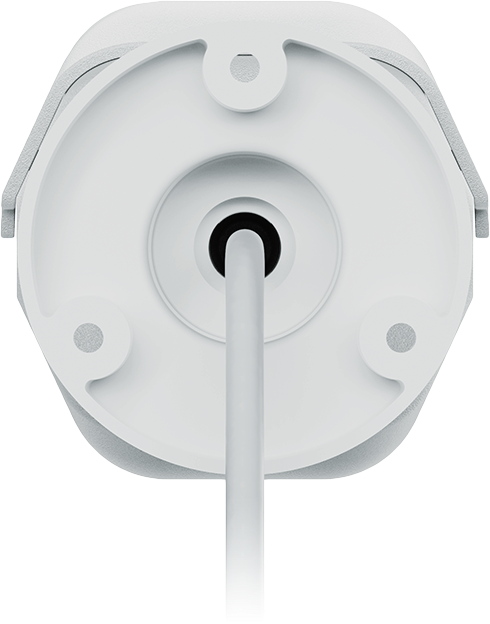

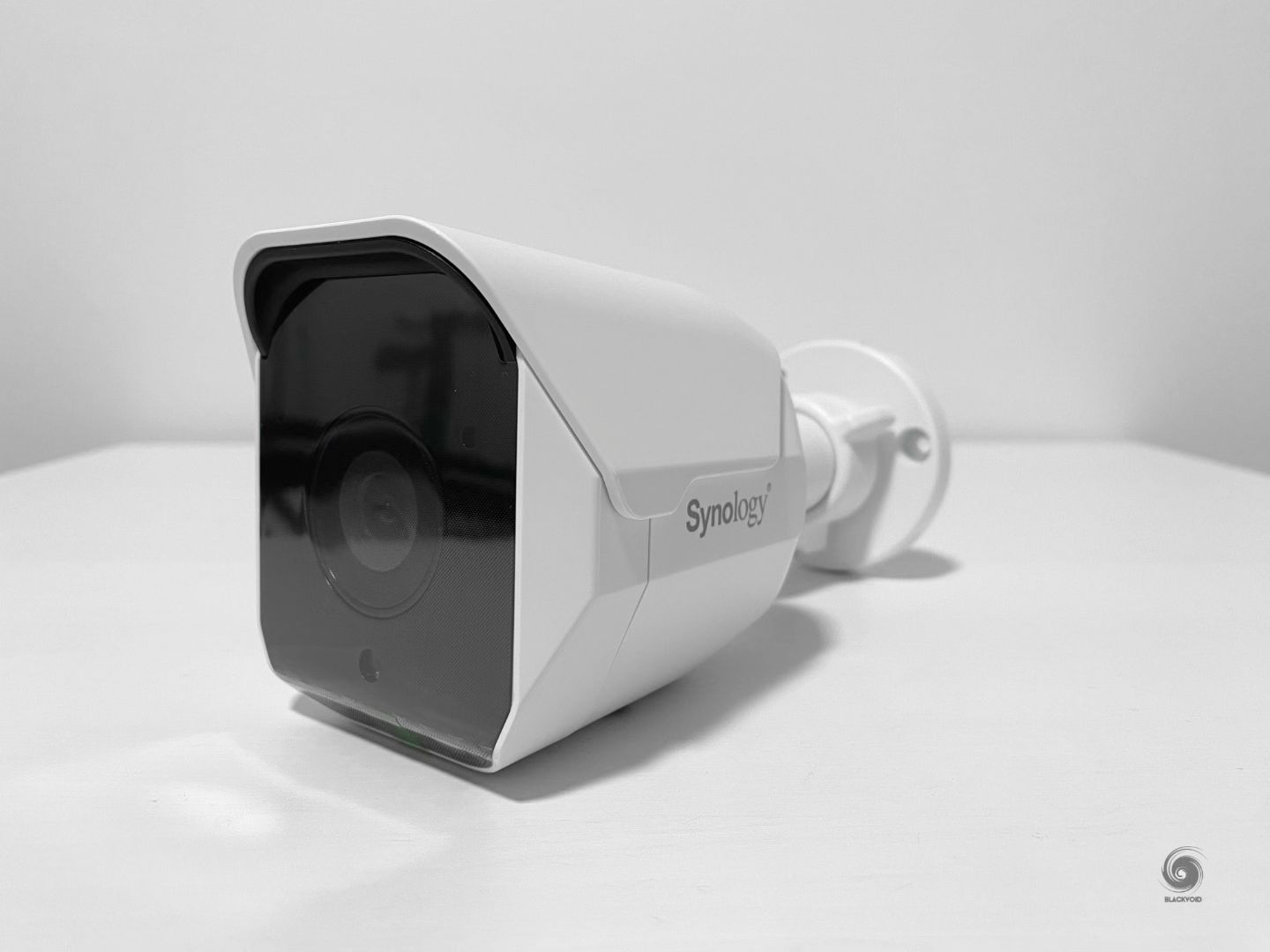

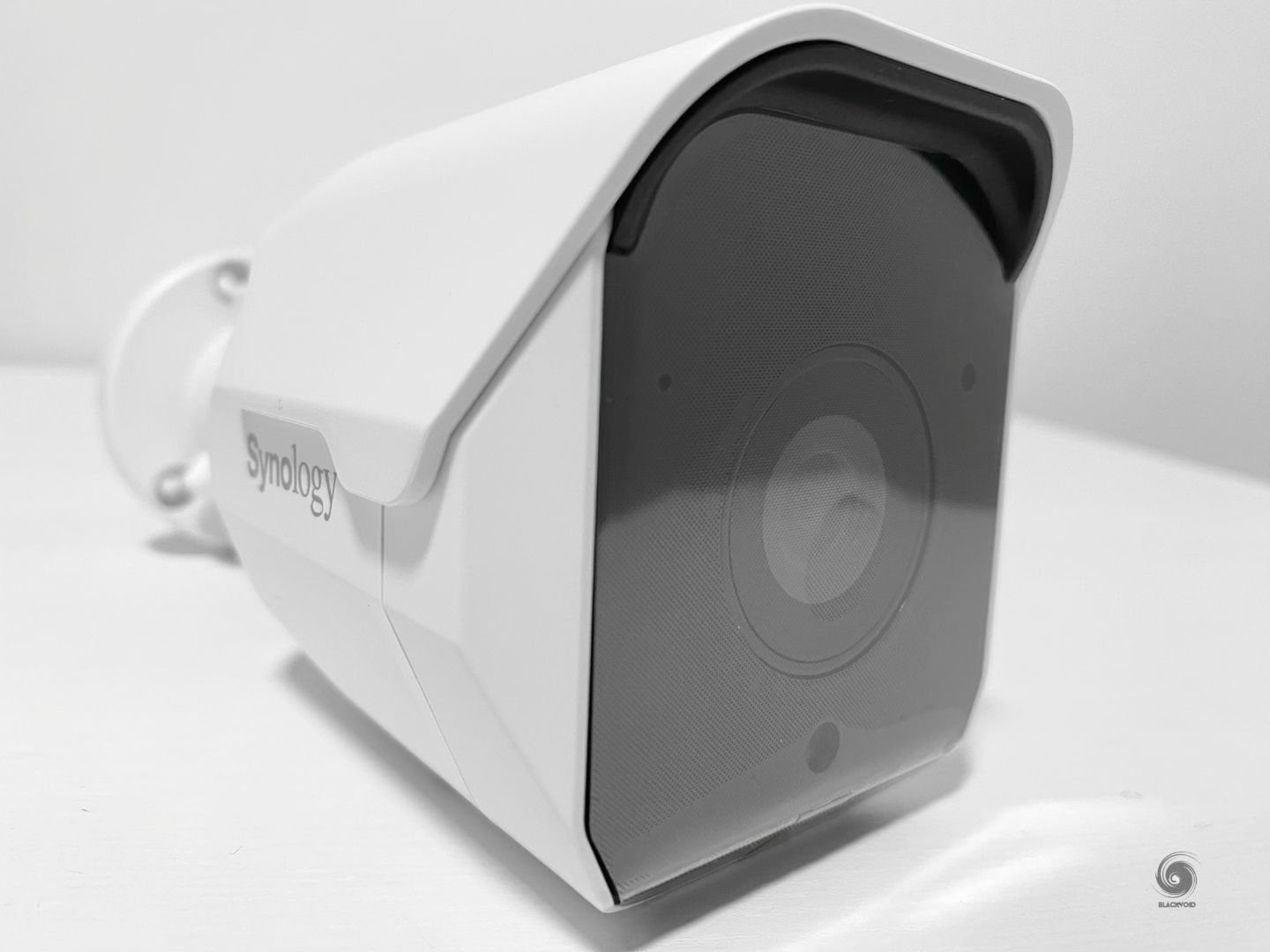

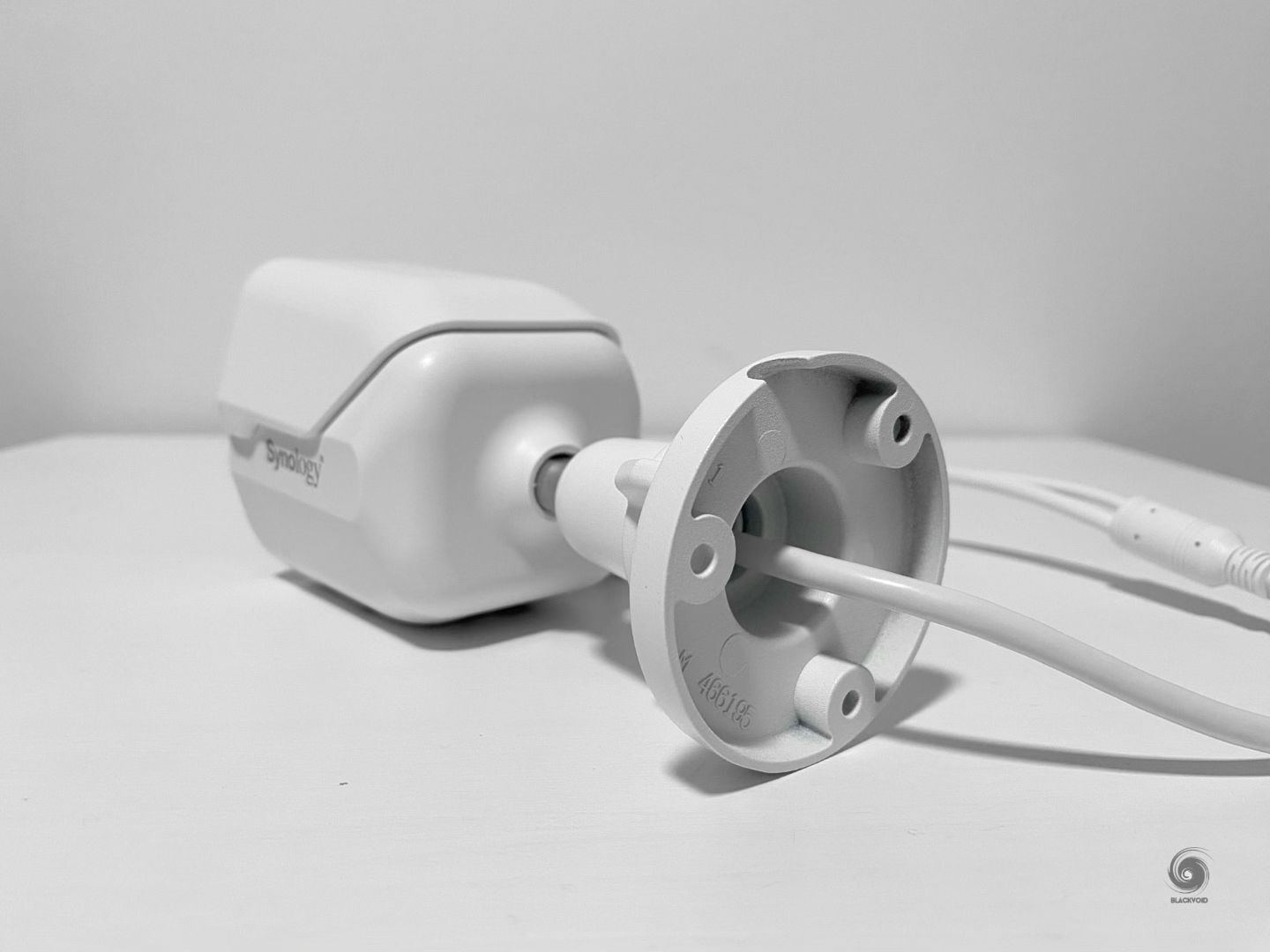

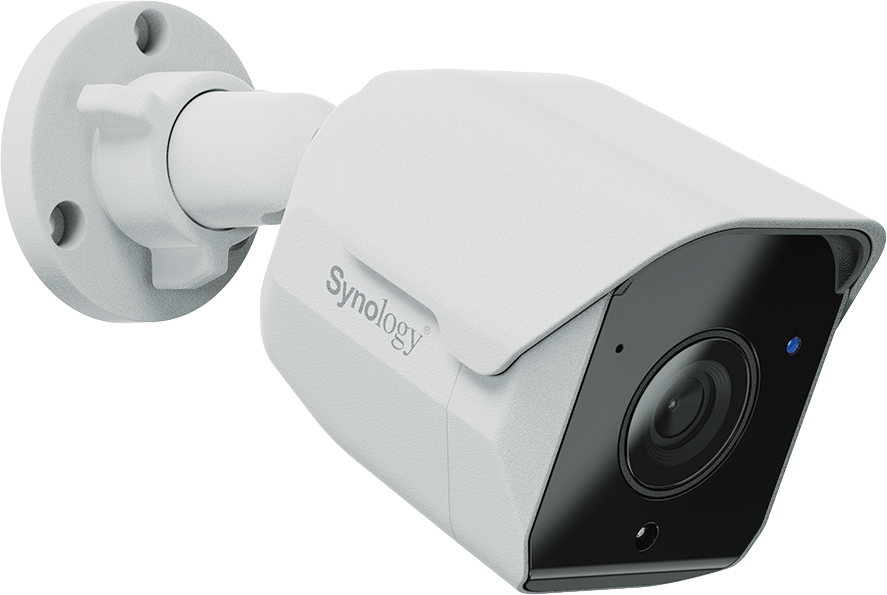

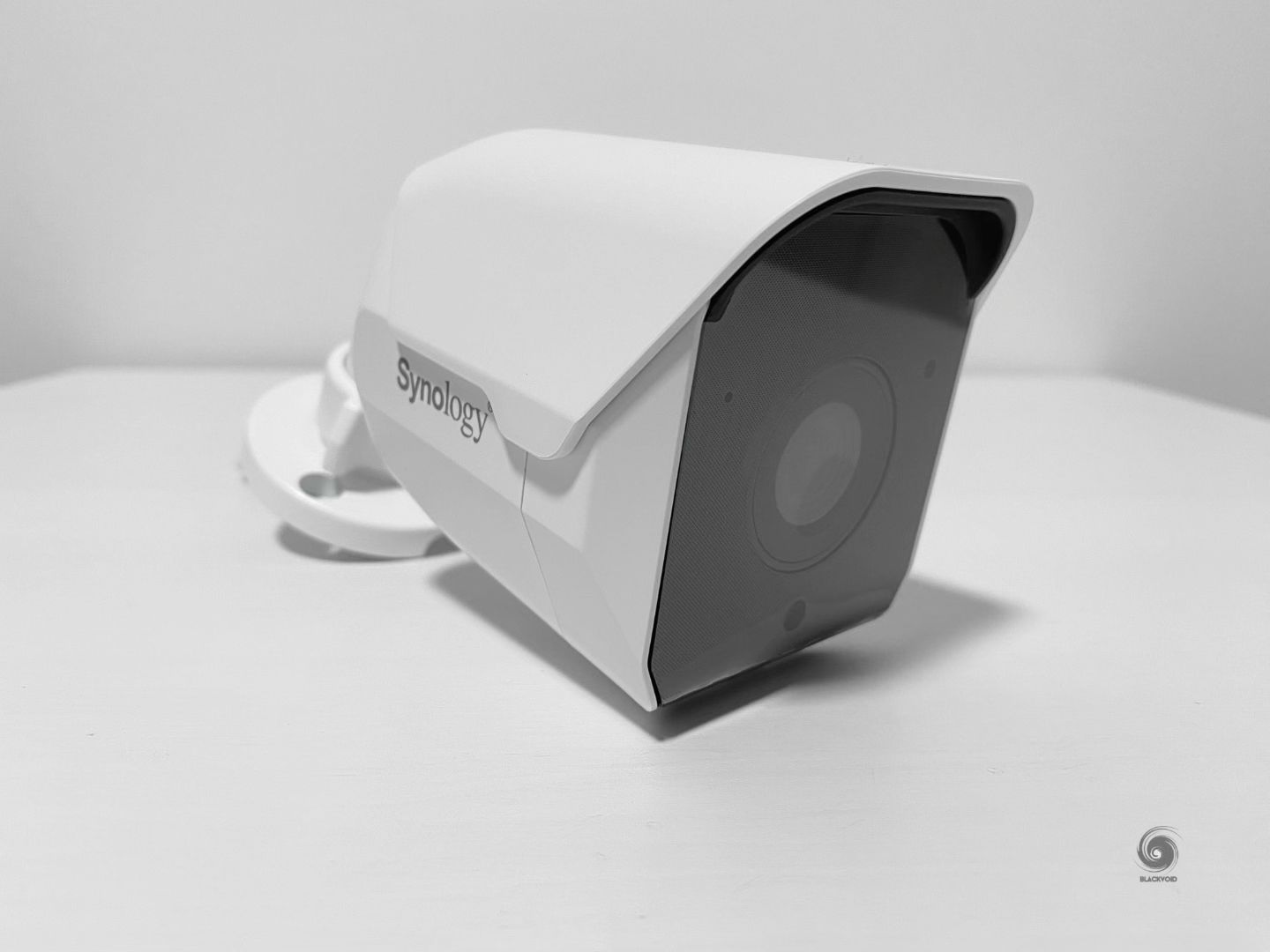

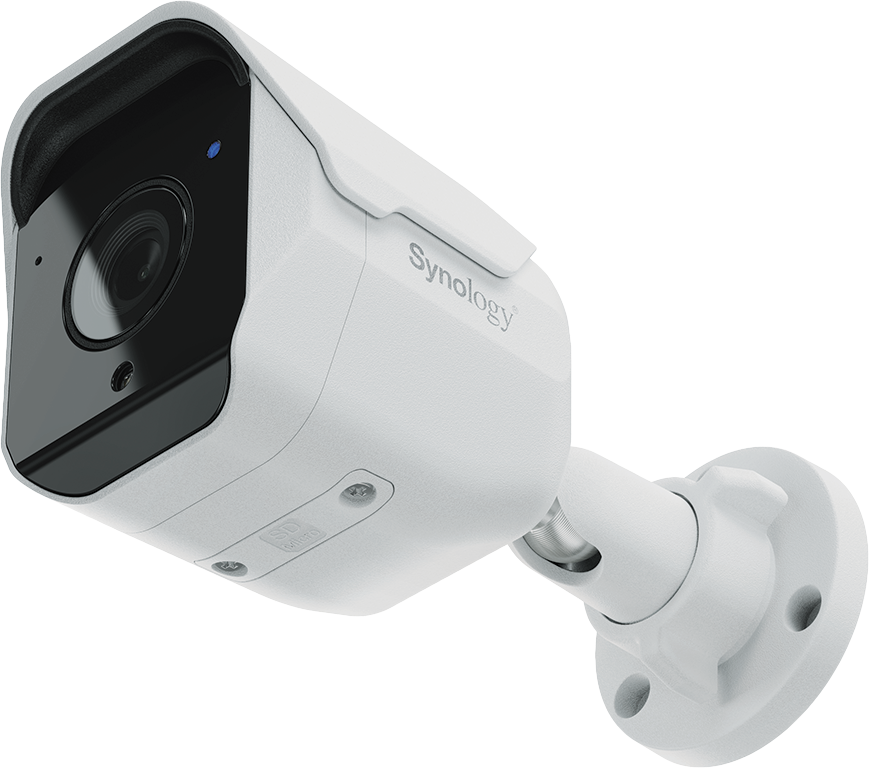

U slučaju BC500, samo tijelo kamere izrađeno je od čvrste plastike bez pomičnih dijelova i daje dojam kompaktne i čvrste izrade. Kamera se proteže do tijela nosača koje je od čvrstog metala povezano čeličnim spojem. Ukupna težina očito je na strani nosača kao što bi i trebala biti te omogućuje da kamera ne djeluje preteško ili prelagano, zbog čega i ostaje u željenom položaju.

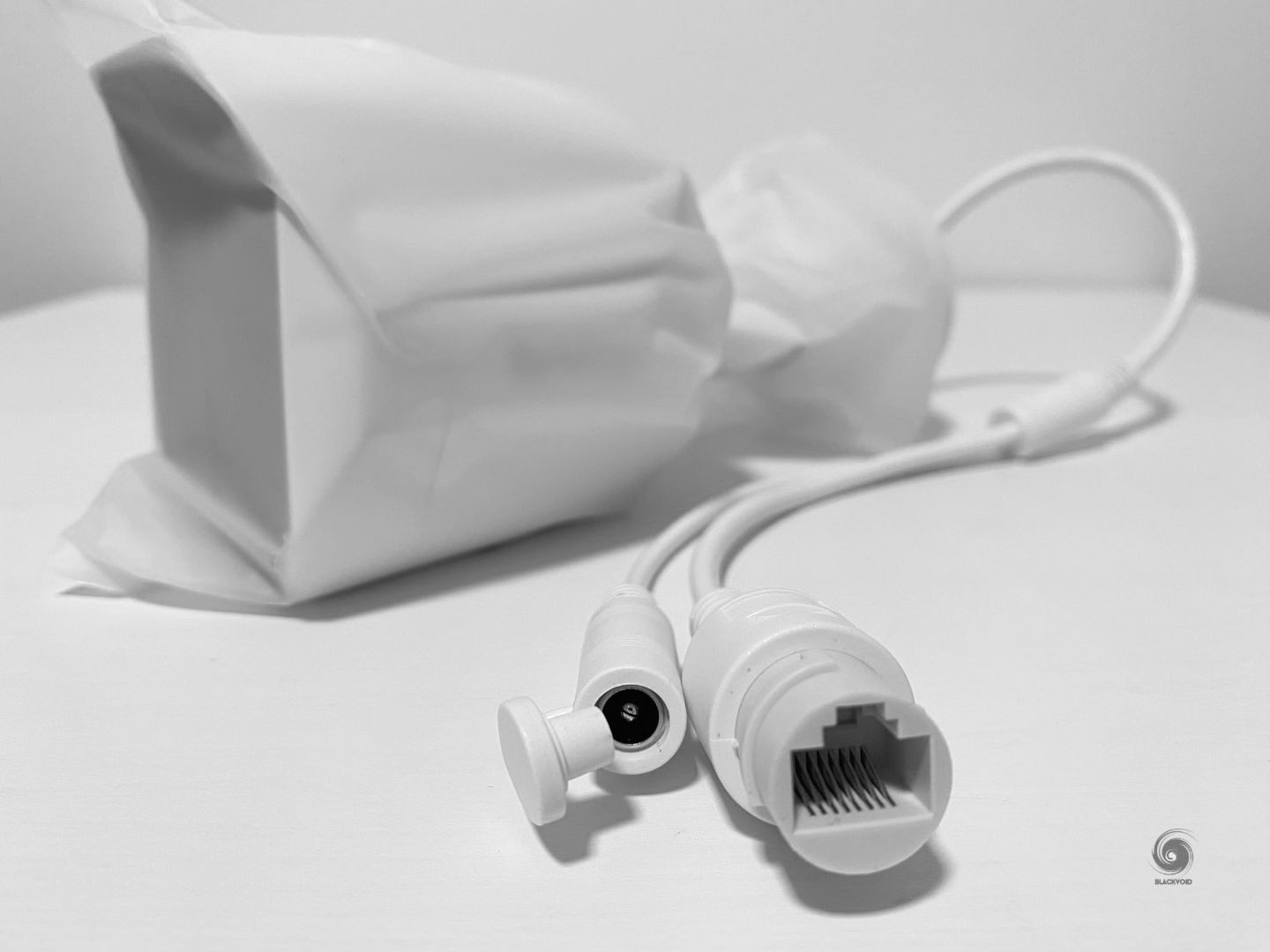

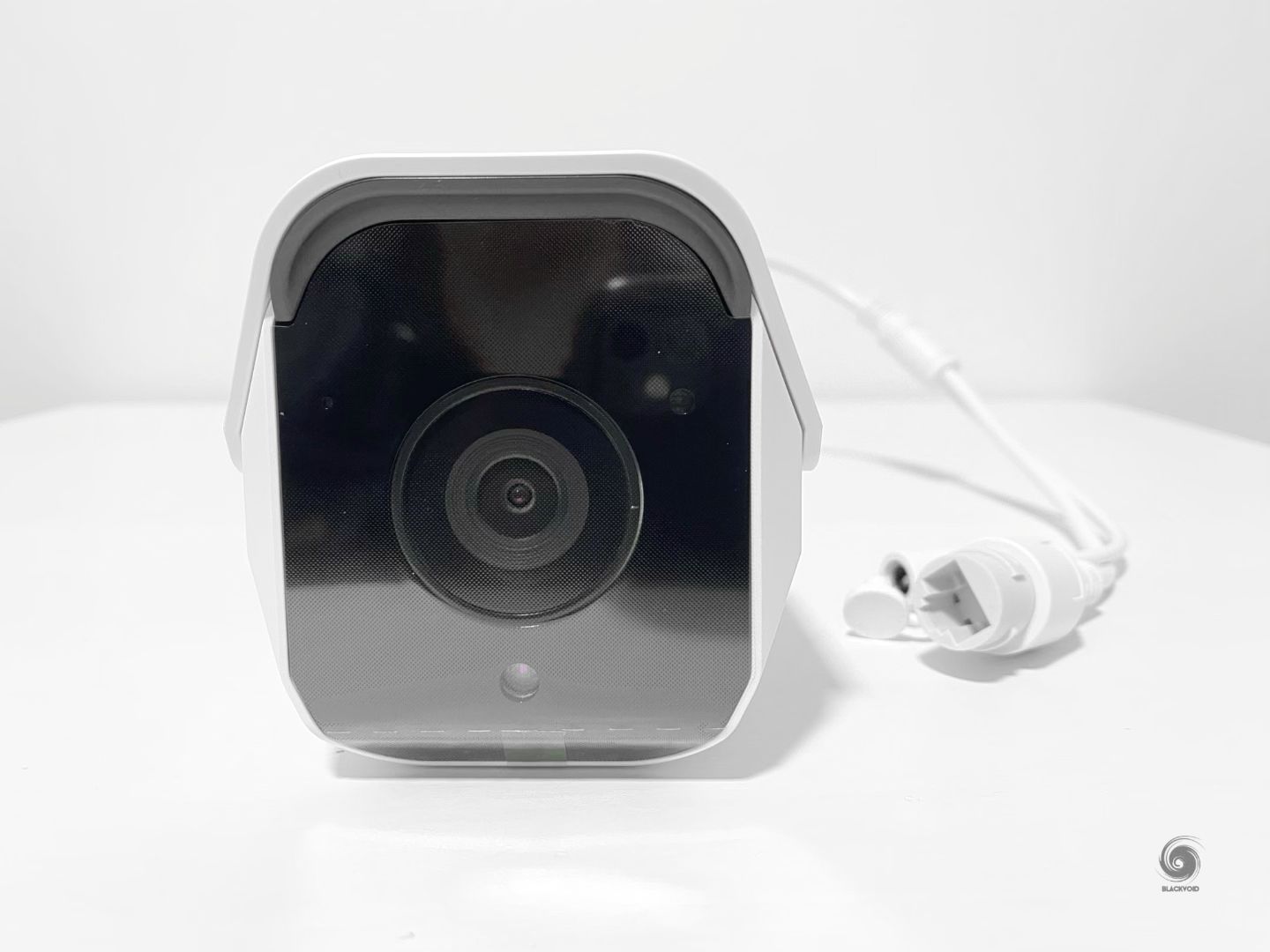

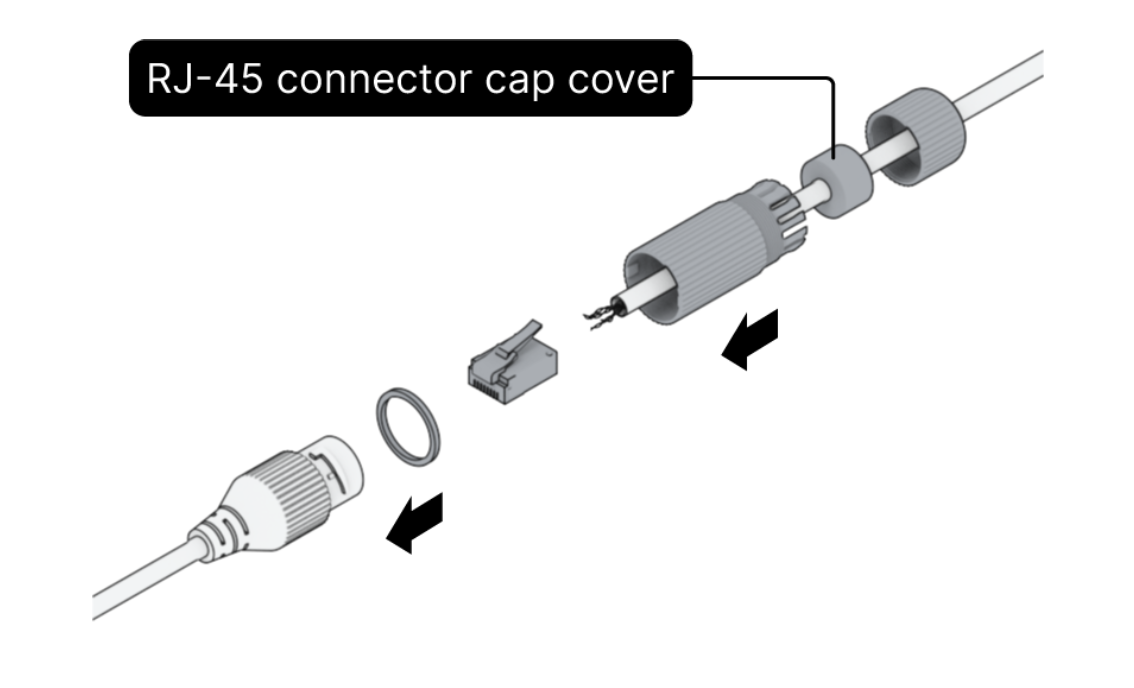

Obje kamere dolaze s fiksnim kabelom za DC napajanje (ako je potrebno za spajanje na uobičajeni switch i vanjsko napajanje) i RJ-45 mrežni konektor koji se može spojiti na PoE-kompatibilni switch/ruter. DC utor je zaštićen gumenim čepom za slučaj da nam ne treba.

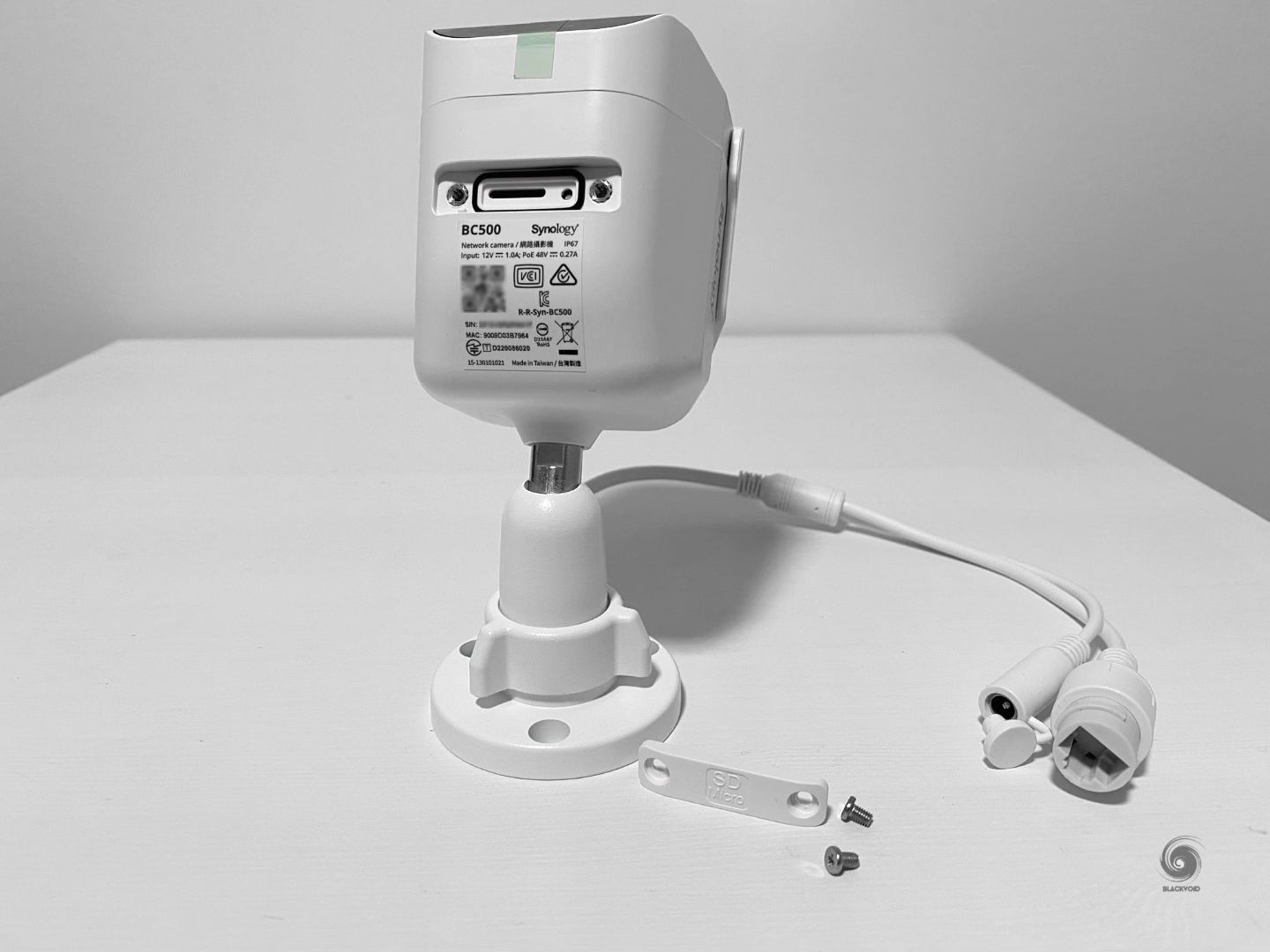

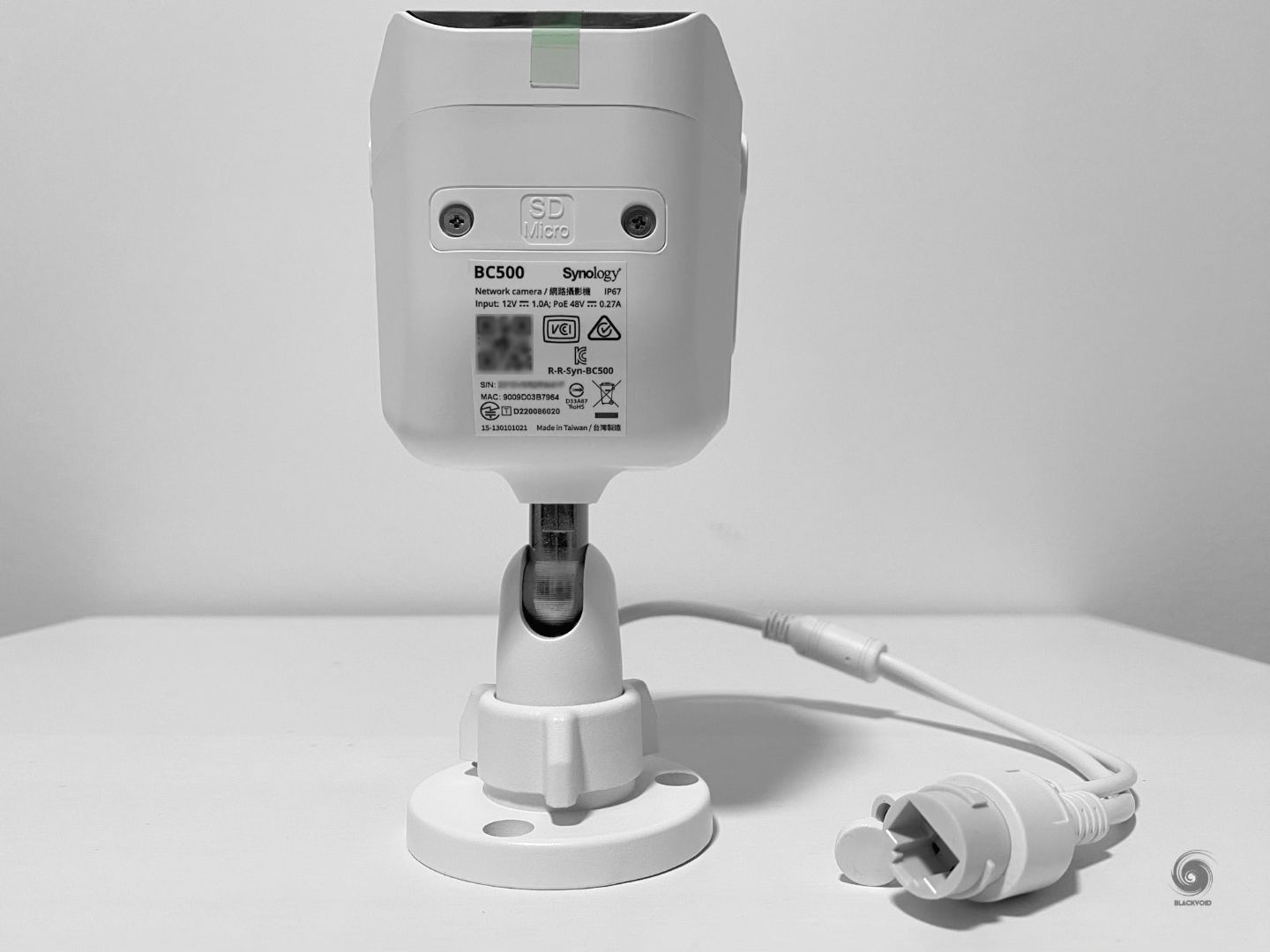

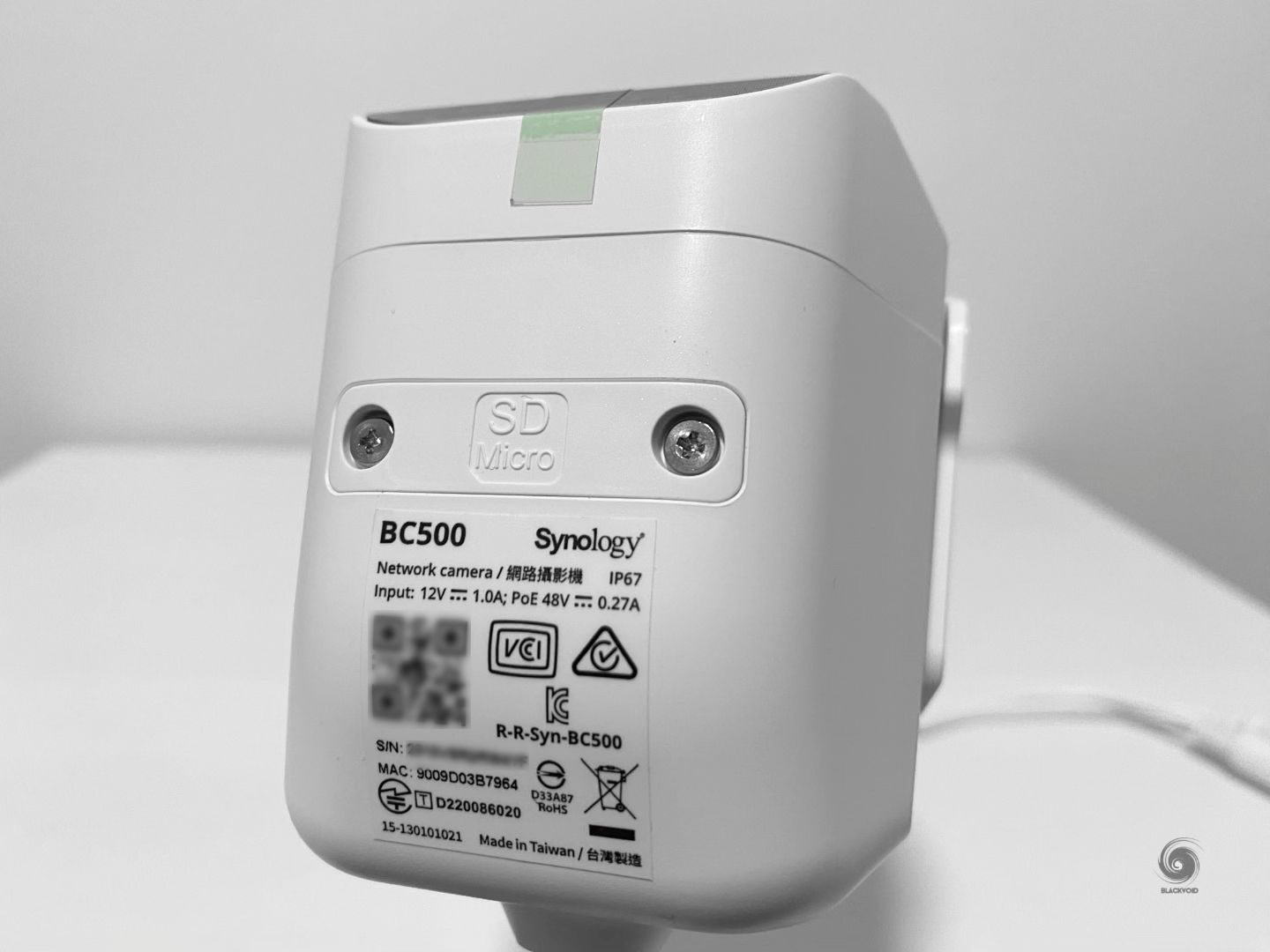

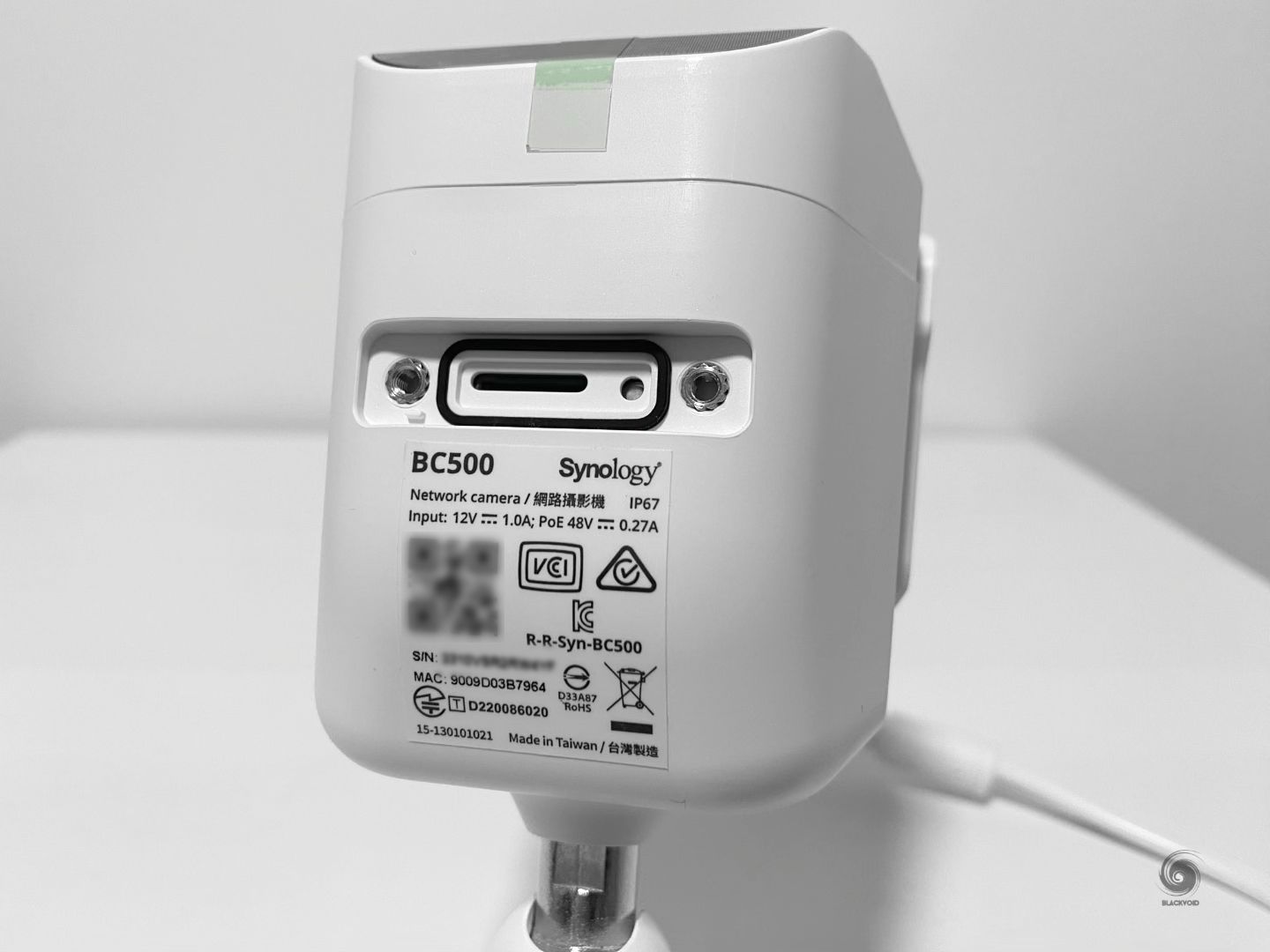

Donji dio BC500 također ima naljepnicu s nekoliko informacija o modelu, QR kod sa serijskim brojem kao i pristup SD kartici te gumb za resetiranje. Da bismo pristupili istima, moramo ukloniti sigurnosnu pločicu, tako da nema straha da će SD kartica ispasti ili da će netko resetirati kameru, a da zapravo nije u interakciji s njom.

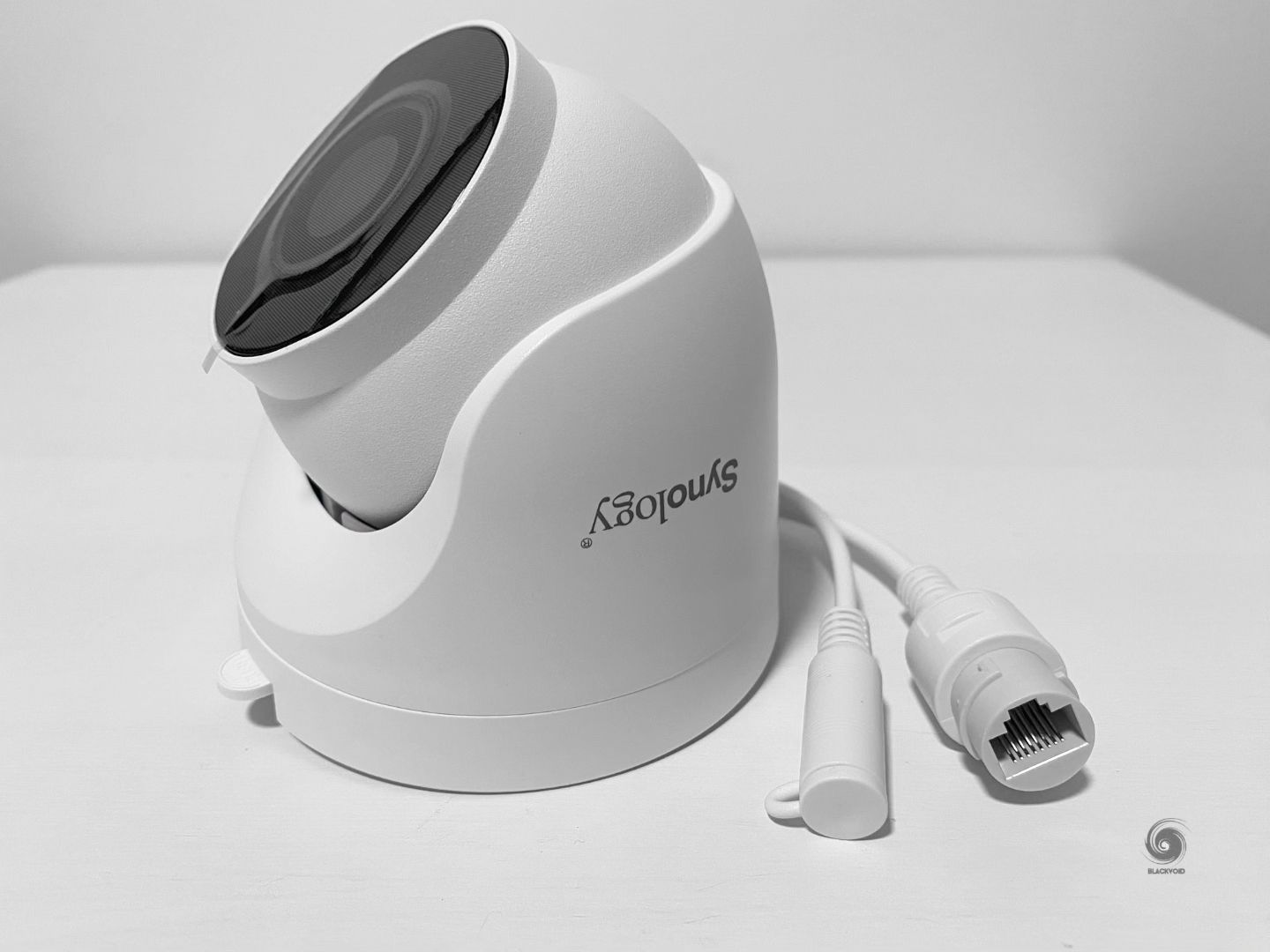

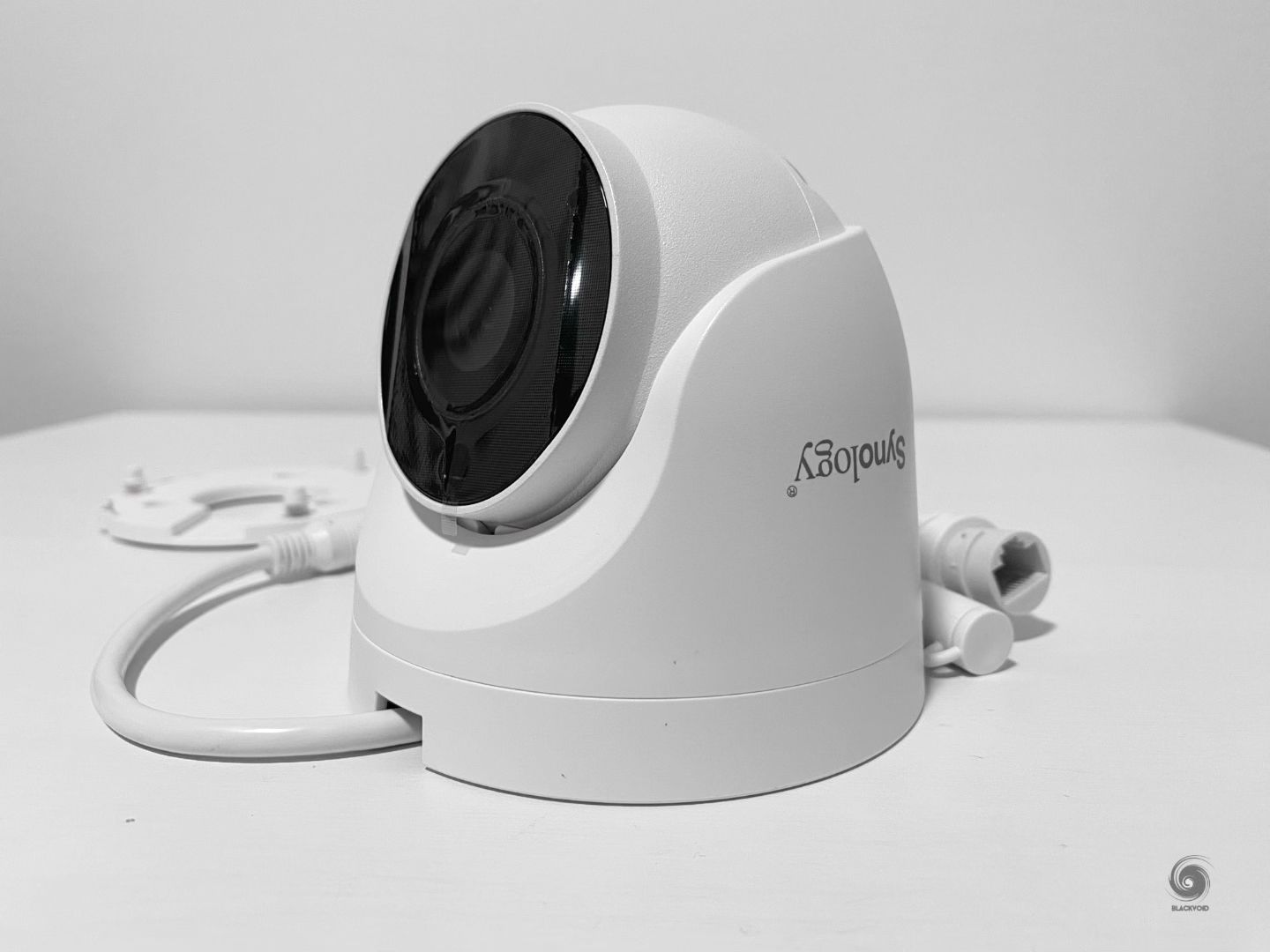

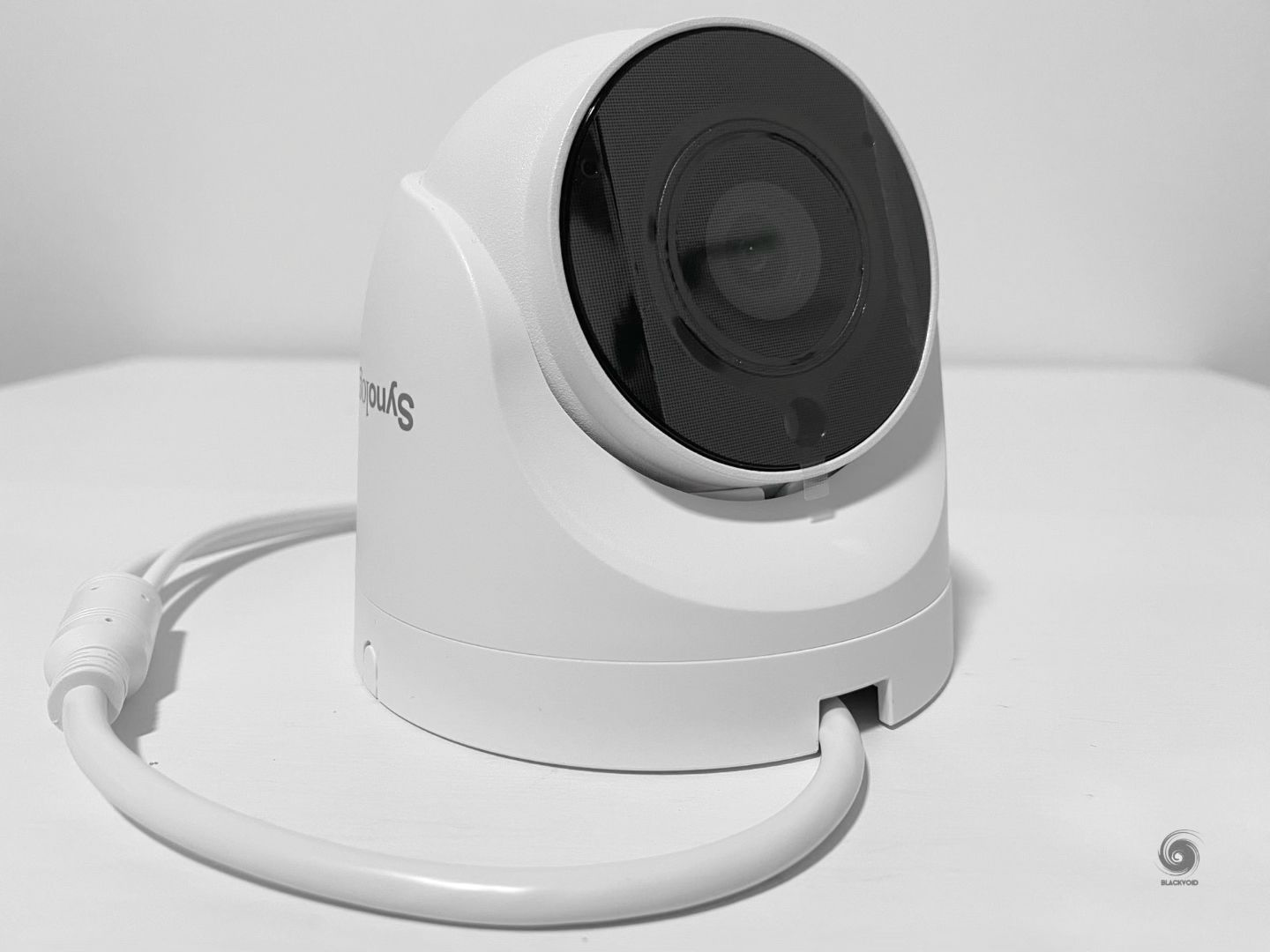

Model kupole, TC500, ima slične značajke kao i bullet kamera. Njezina baza, kao i sama baza nosača, izrađeni su od iste tvrde plastike kao i kućište kamere modela BC500, dok je sama kamera zatvorena u isti metalni materijal kao i nosač BC500. Opet, vrlo dobra i solidna kvaliteta izrade s pravom ravnotežom težine.
S obzirom da se kamera može montirati na bilo koju ravnu površinu, kao stol, strop ili zid, scenariji korištenja su različiti. Kupola kamere ima dobar pomak od nekih 90 stupnjeva i dovoljno rotacije za neke korekcije nakon same instalacije. Ipak, budite sigurni da je incijalno instalirate na takav način koji će omogućiti pokrivenost očekivanog područja jer se ipak ne može kretati za 360 stupnjeva.

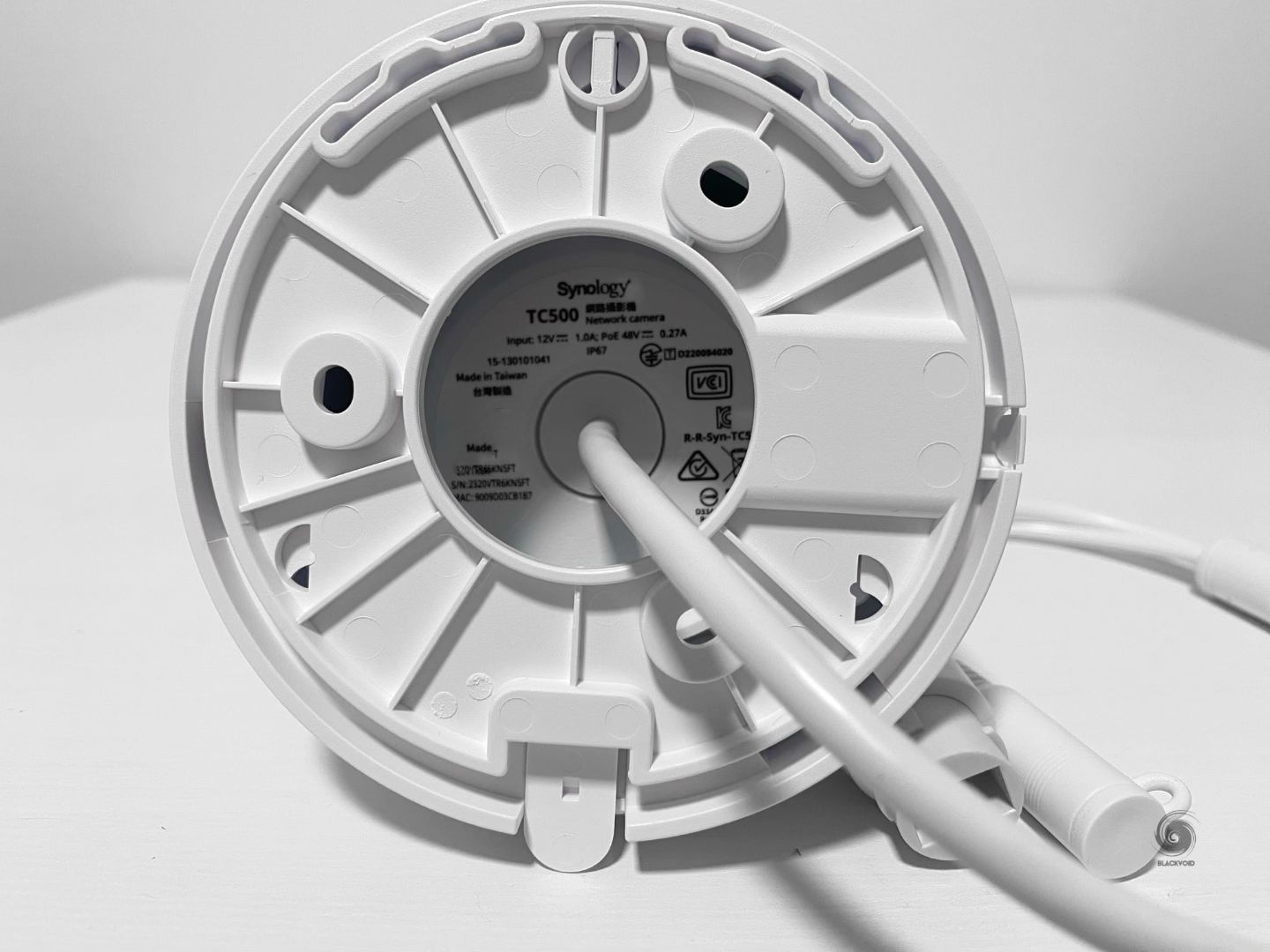

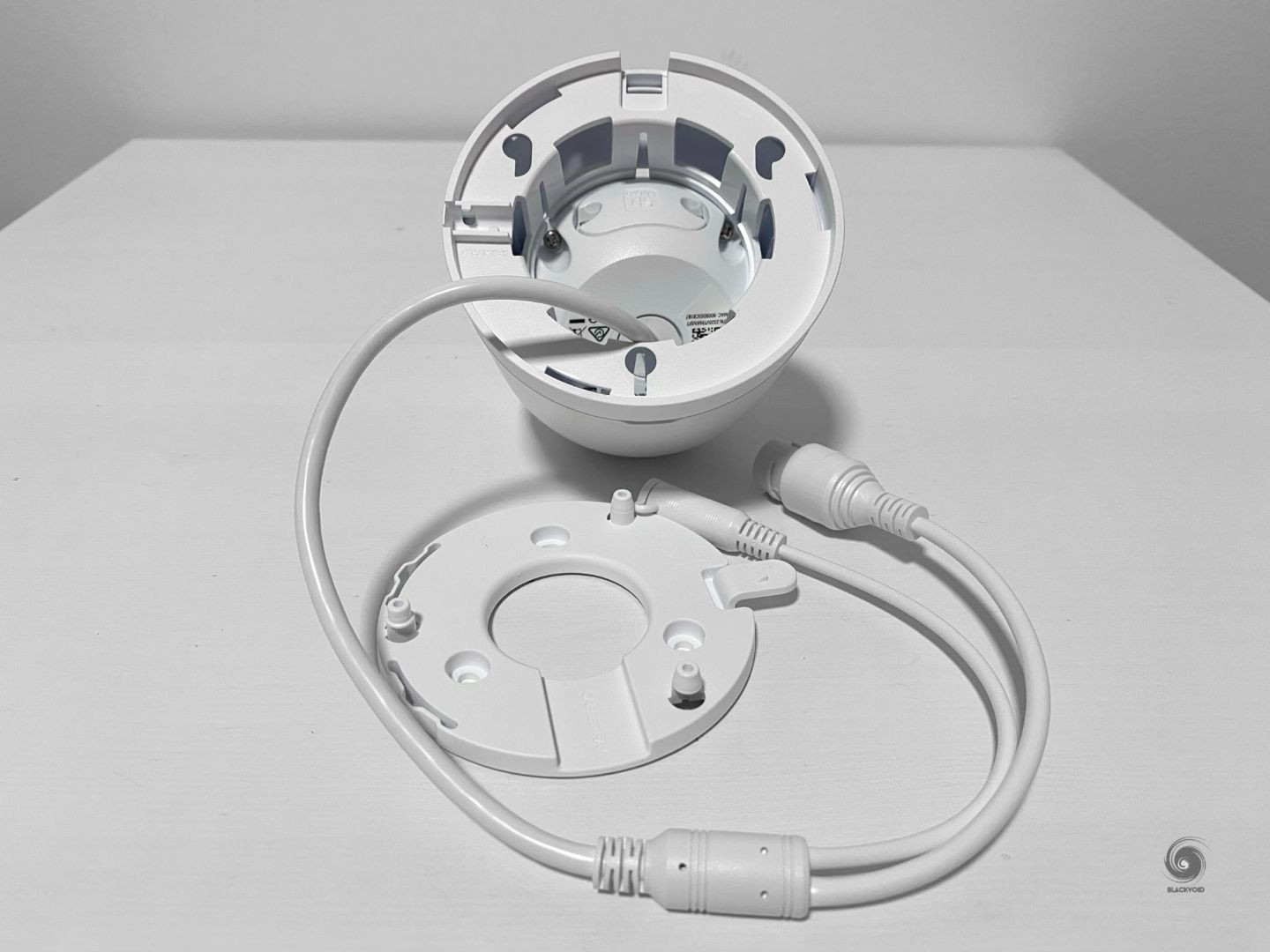

Na dnu baze kamere nalazi se odvojivi element za montažu, a zatim se kamera ponovno spaja s istim putem dvostrukog pokreta kako bi se zaključala na mjestu. Kao i kod BC modela, kabel je fiksiran i može se ili potpuno sakriti unutar primerice suhozida, ili usmjeriti na stranu baze kako bi se omogućila ravna instalacija u slučaju da je to potrebno.

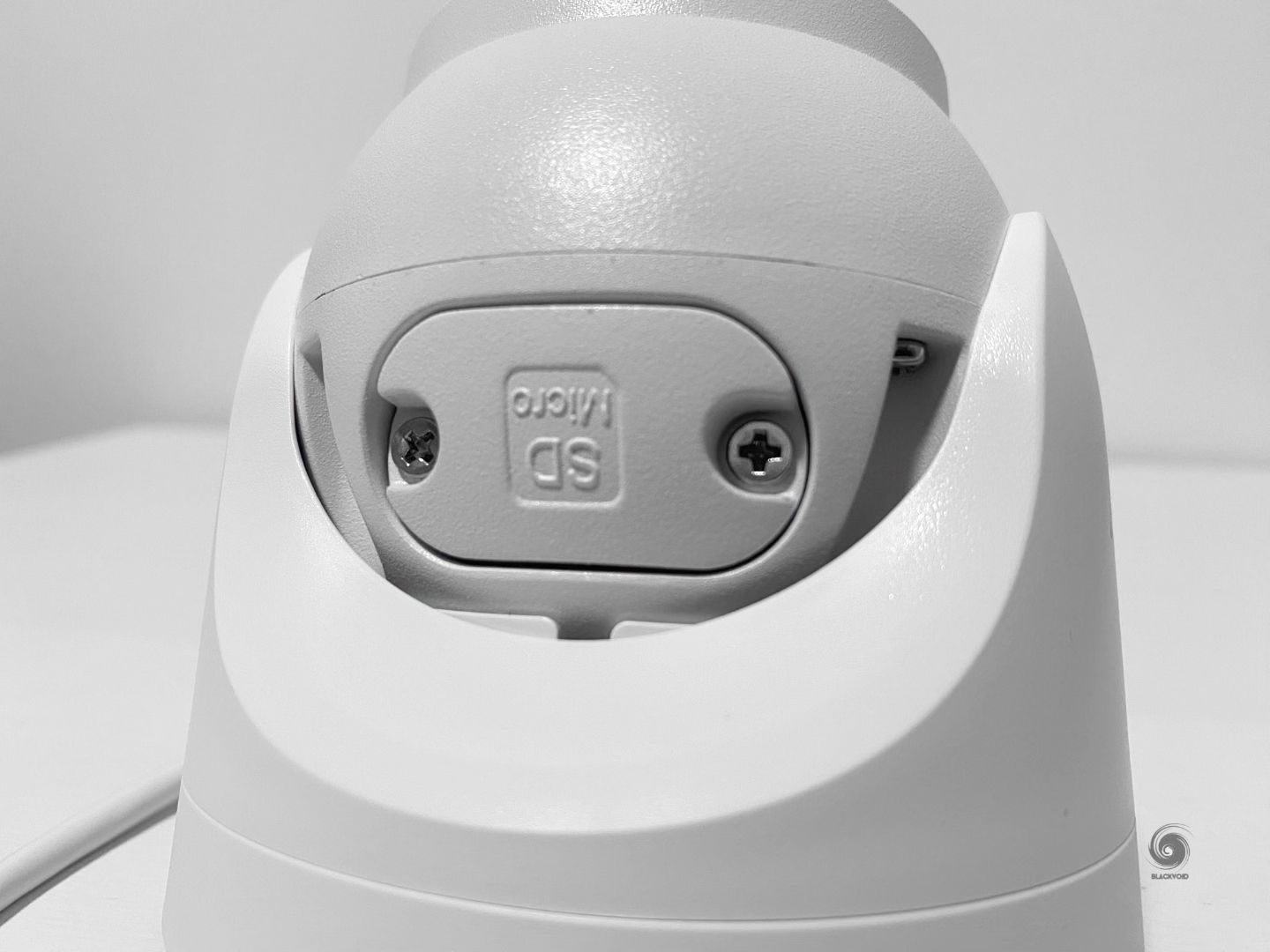

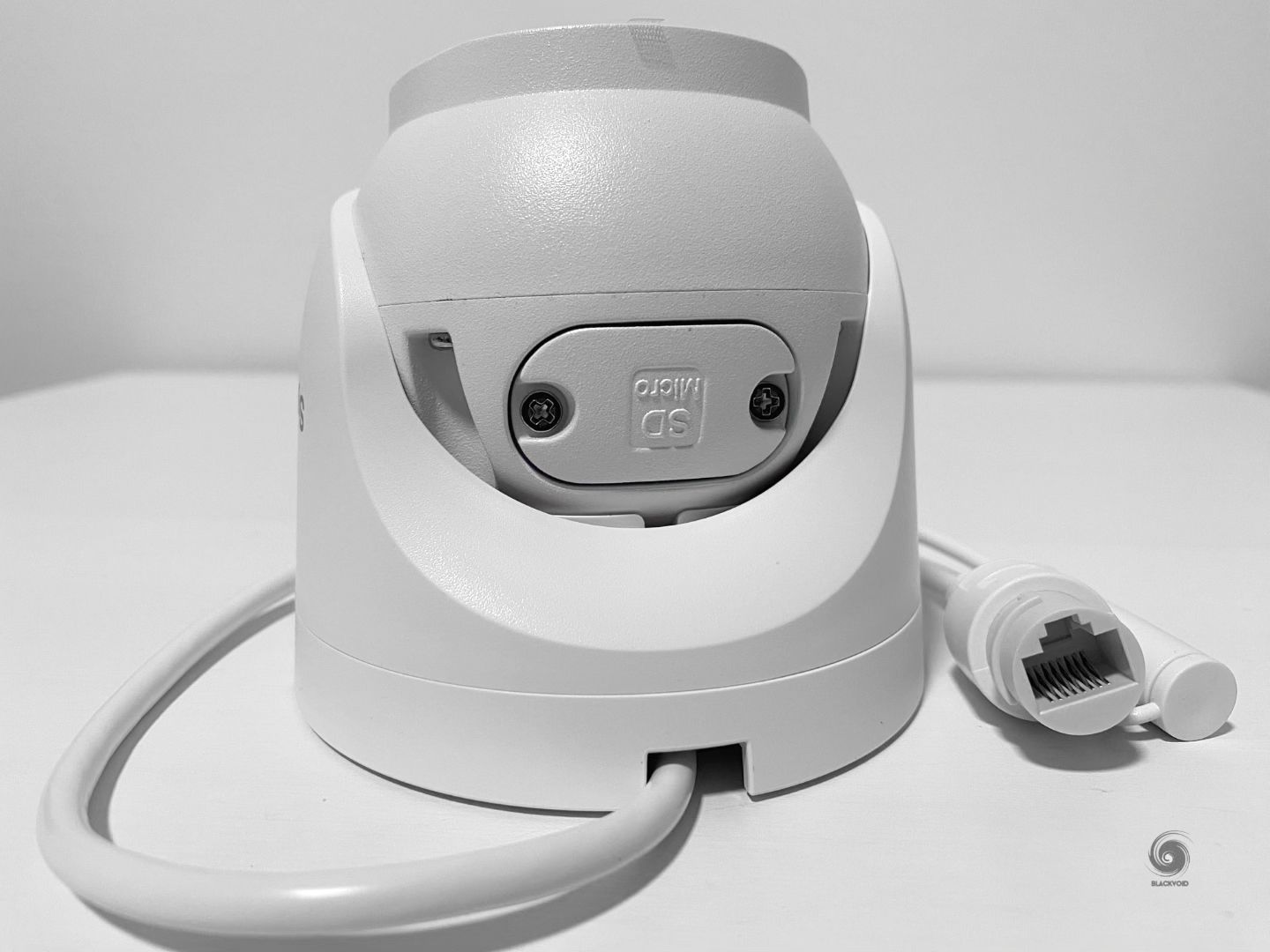

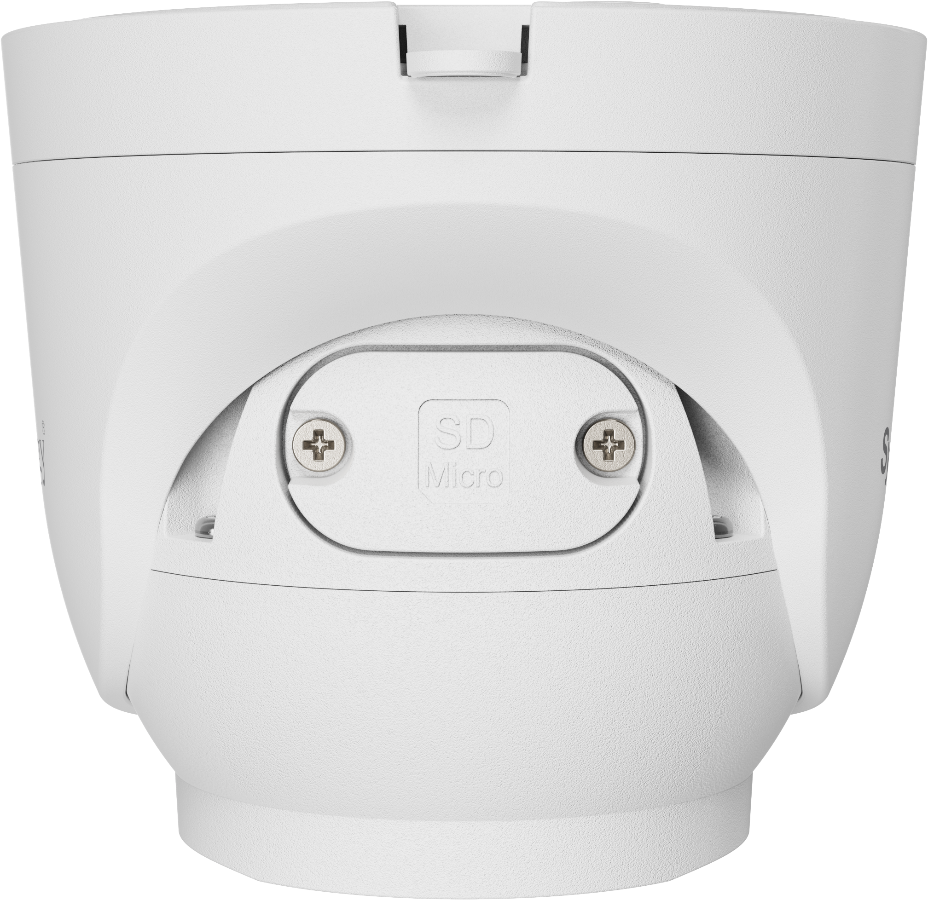

Kao i bullet model, ova kamera u obliku kupole ima utor za SD karticu i tipku za resetiranje kao dio tijela kamere kojoj se može pristupiti pomoću uklanjanja sigurnosne pločice.
Za sada vrlo dobar prvi dojam kod oba modela, iako nemaju PTZ funkcije i zahtijevaju ručno poravnanje, svaka kamera djeluje vrlo čvrsto, kompaktno i sigurno. Sa IP67 odnosno IK10 standardima, možete ih montirati gotovo bilo gdje i za sve vremenske uvjete.
:: Fizička instalacija i spajanje
Fizička instalacija te spajanje ove dvije kamere prilično su slični procesi s obzirom da je sadržaj pakiranja isti (izuzev kamere). Oba modela mogu se montirati na zid ili strop, iako bi model TC500 mogao sugerirati da se treba pričvrstiti na strop, dok bi BC500 trebao ići na zid.
Jedna stvar koju treba napomenuti je da se TC500 mora ručno namjestiti nakon što se fiksira i to obje osi, pa je svakako instalirajte na ispravno mjesto!
Upute su jednostavne za slijediti i kao i kod bilo kojeg drugog uređaja ove vrste, najprije ćemo morati pričvrstiti bazu ili samu kameru na položaj po našem izboru. Ako planiramo koristiti LAN kabel koji treba biti otporan na vremenske uvjete, prvo trebamo staviti priloženu zaštitu na kabel prije nego što kabel spojimo na RJ-45 konektor.
Nakon što se kamera spoji na kabel, ovisno o switchu/ruteru, dobit će napajanje preko tog istog uređaja (PoE 802.3af) ili ćemo, ako ne postoji PoE uređaj, morati upotrijebiti dodatni 12V DC adapter.

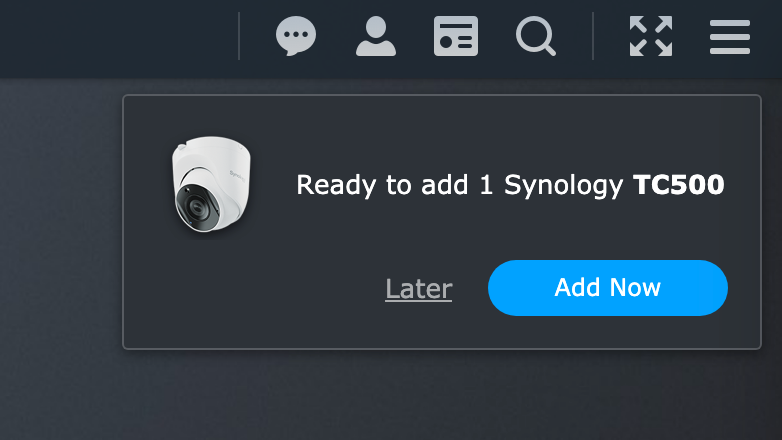

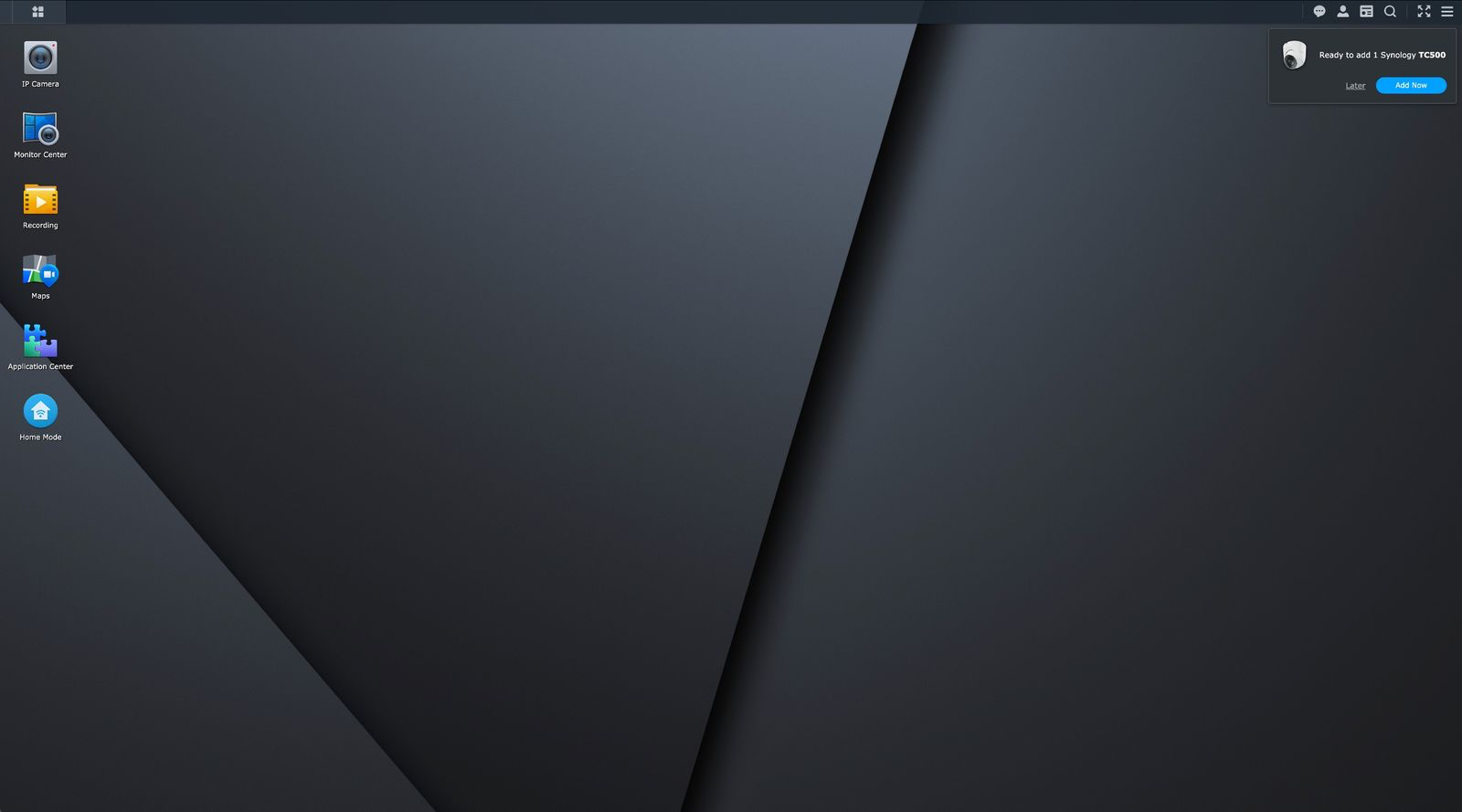

U svakom slučaju, ako su kamera i Synology NAS/DVA uređaj s Surveillance Station platformom na istoj mreži (podmreži), pokretanjem čarobnjaka "Add Camera" ista će se detektirati te je možemo početi koristiti po završetku procesa.
:: Konfiguracija sa Surveillance Stationom

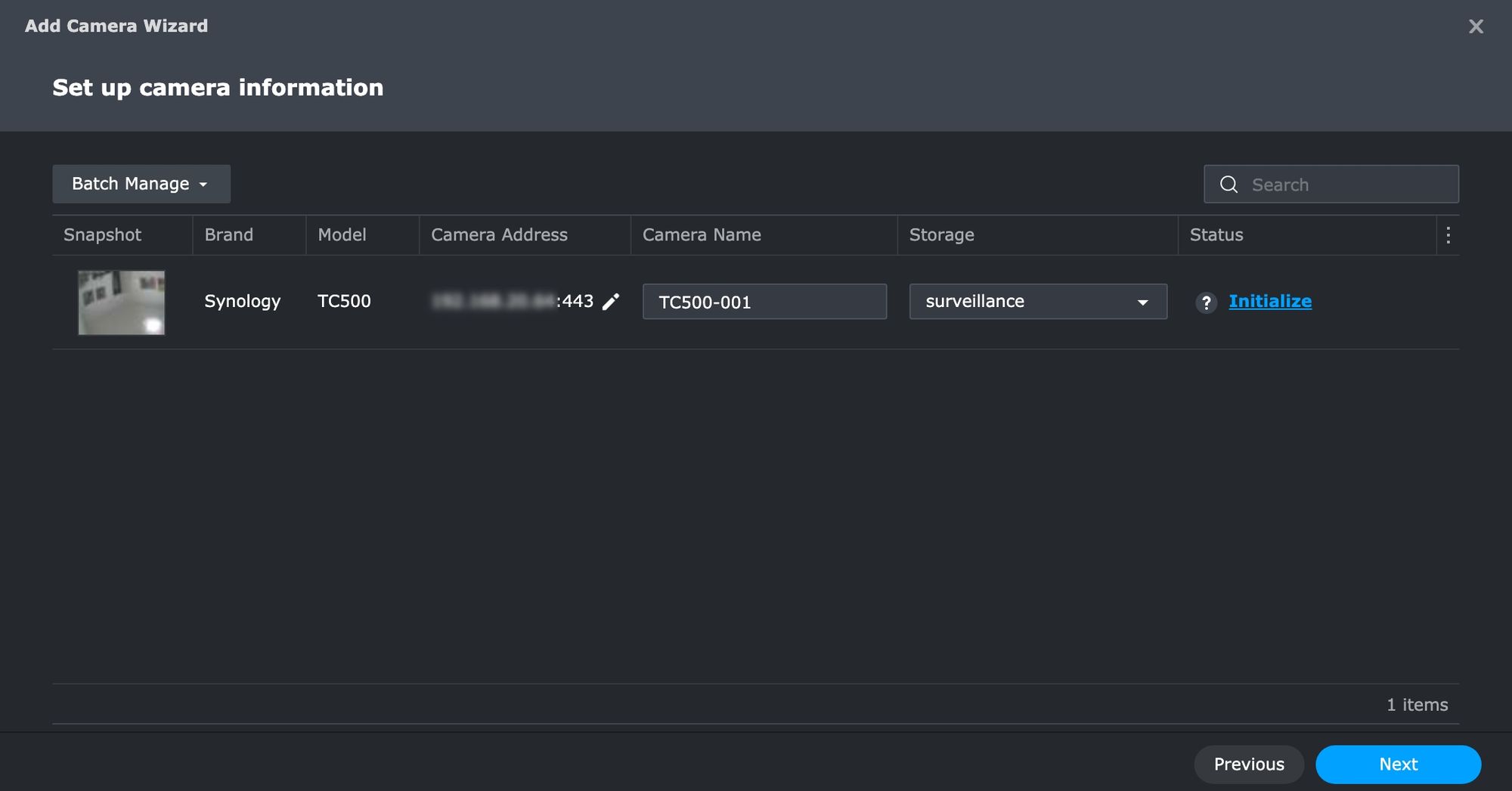

Da bismo koristili ove kamere, morat ćemo biti na SVS 9.1. verziji, a jedna prednost toga je da će SVS automatski detektirati kompatibilne kamere.

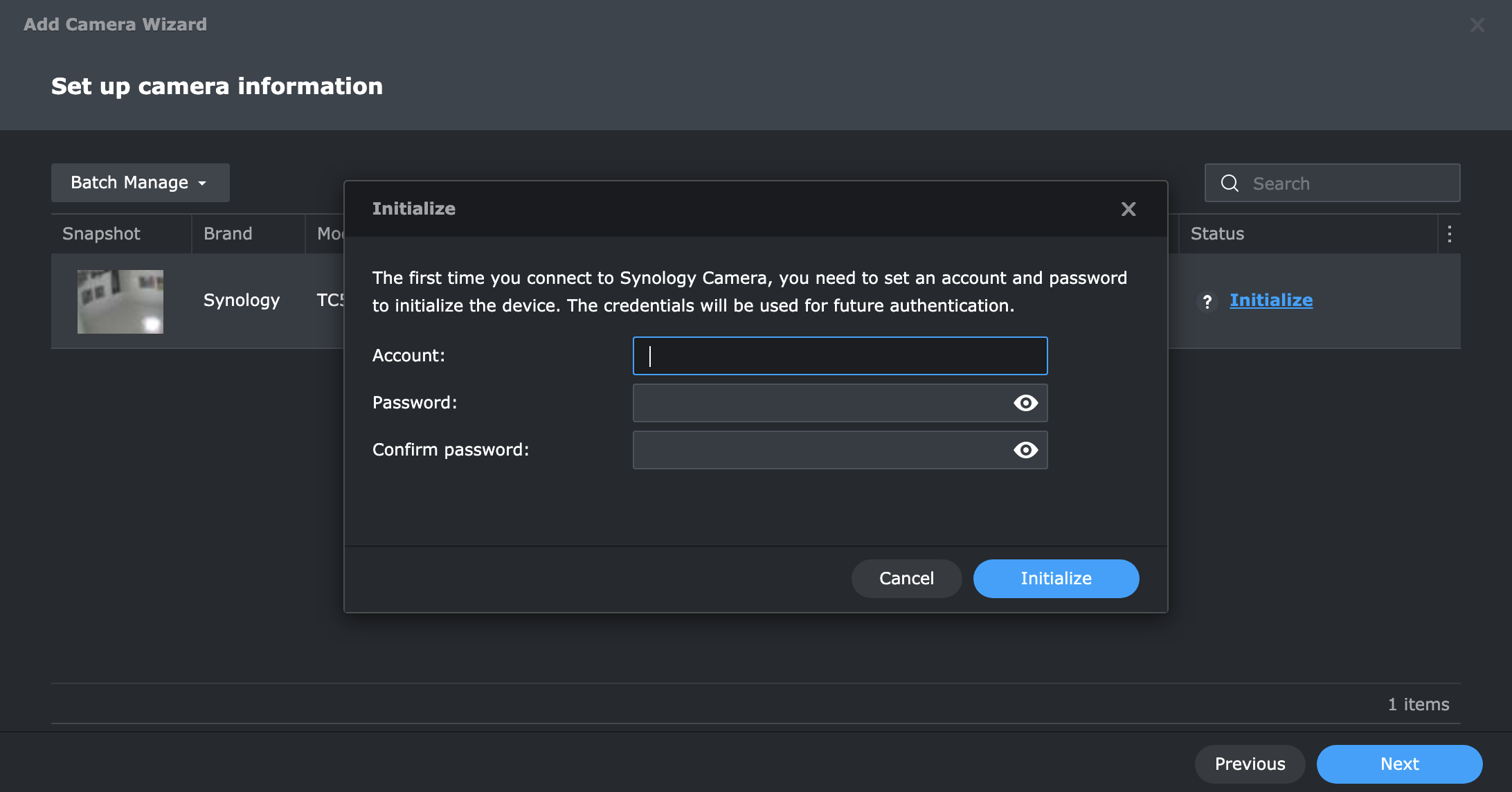

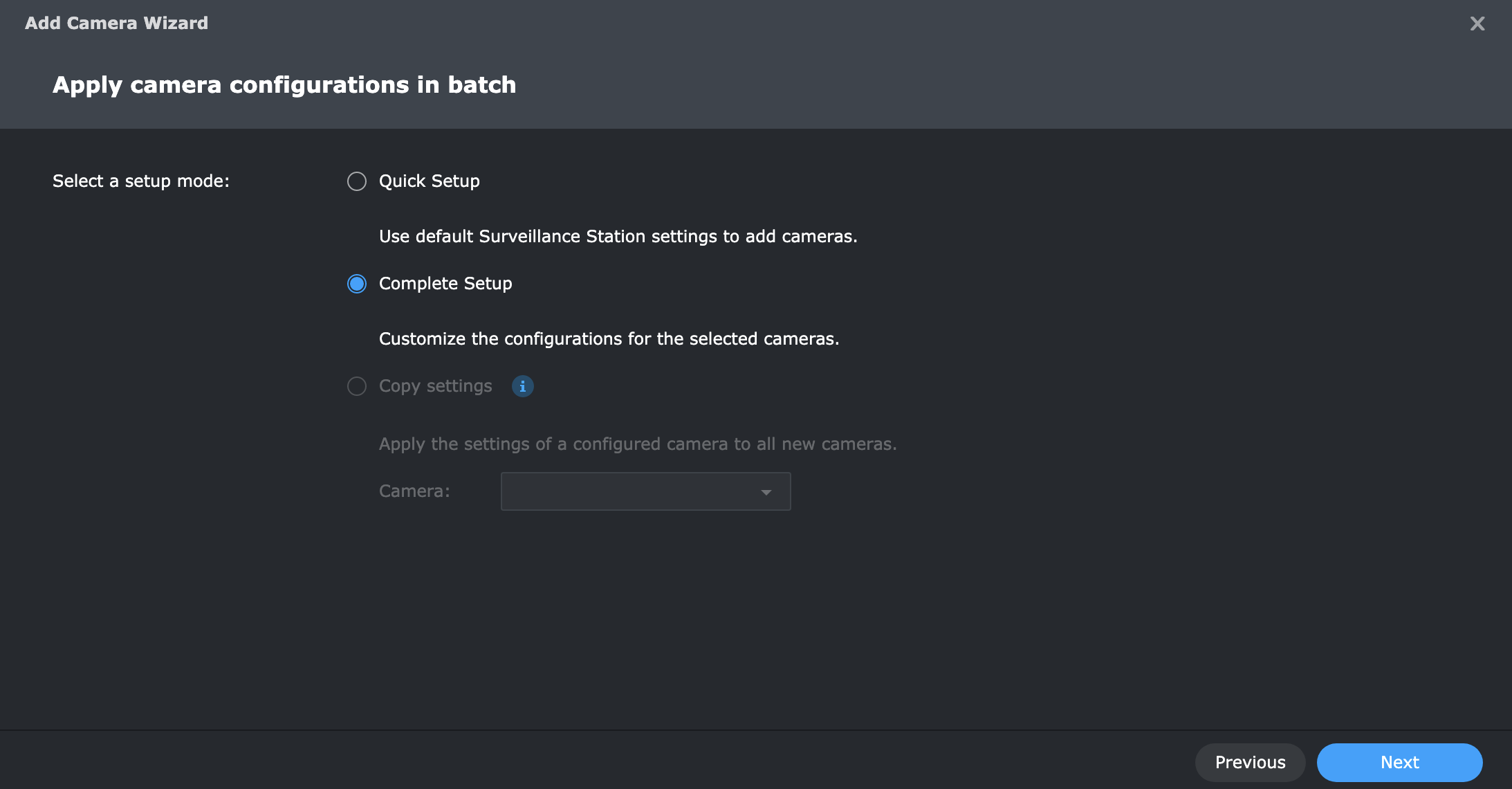

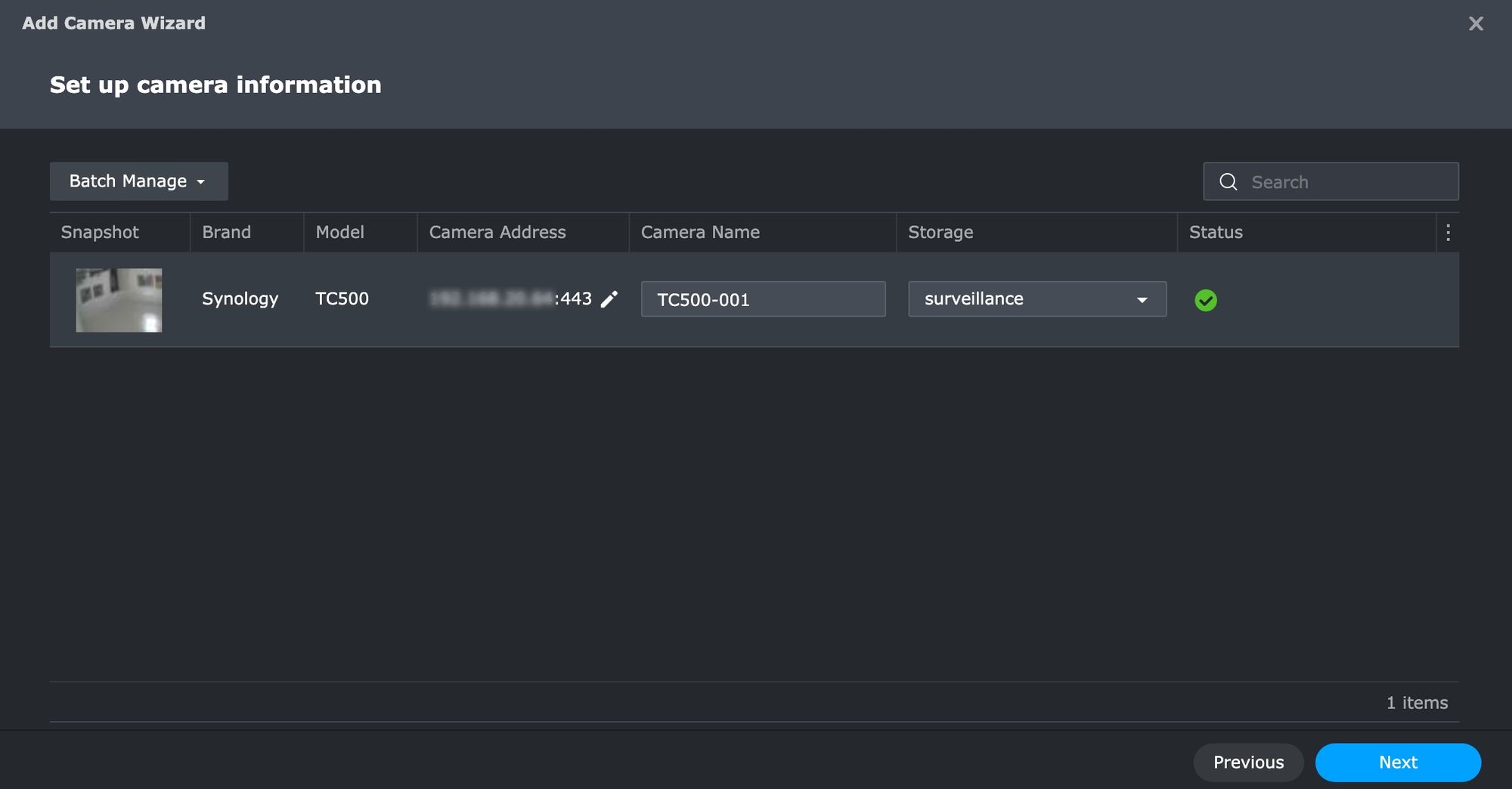

Konfiguracijski čarobnjak koji slijedi tražit će od nas da inicijaliziramo kameru stvaranjem računa koji će se također kasnije koristiti za buduću provjeru autentičnosti. Na kraju, potrebno je dovršiti i konfiguracijsko (brzo ili potpuno) postavljanje.
Sve postavke tijekom te konfiguracije mogu se kasnije promijeniti, a neke također nisu dostupne kao dio čarobnjaka, tako da ćemo ih ionako morati ručno konfigurirati kasnije.

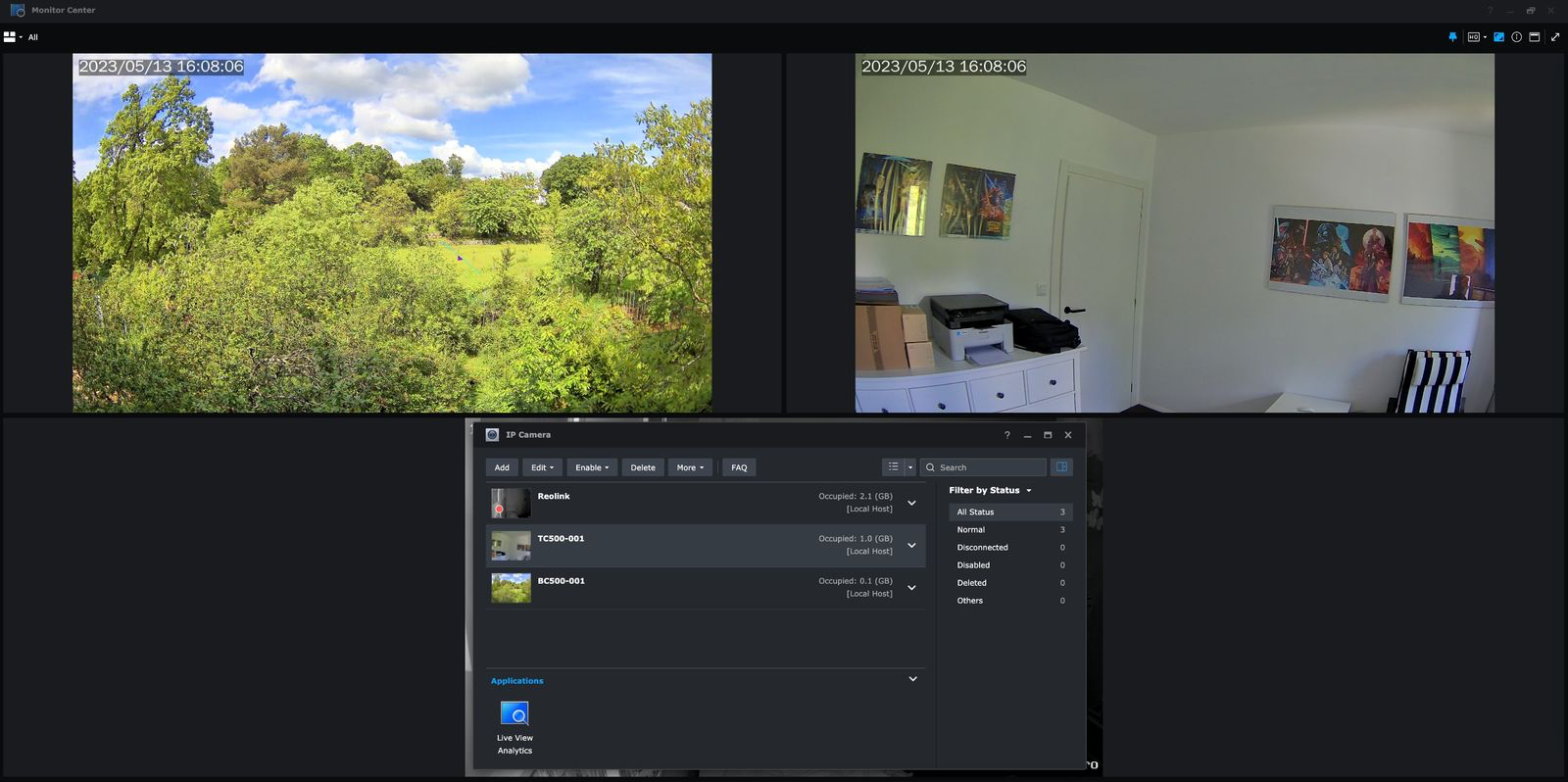

Kao i kod svake druge kamere, nakon što su dodane u SVS možemo ih početi koristiti. Obično je njihovo dodavanje u Monitor Center jedan od načina za to, ali ovisno o njihovim položajima i mogućim ulogama, moramo ih dodatno podesiti.

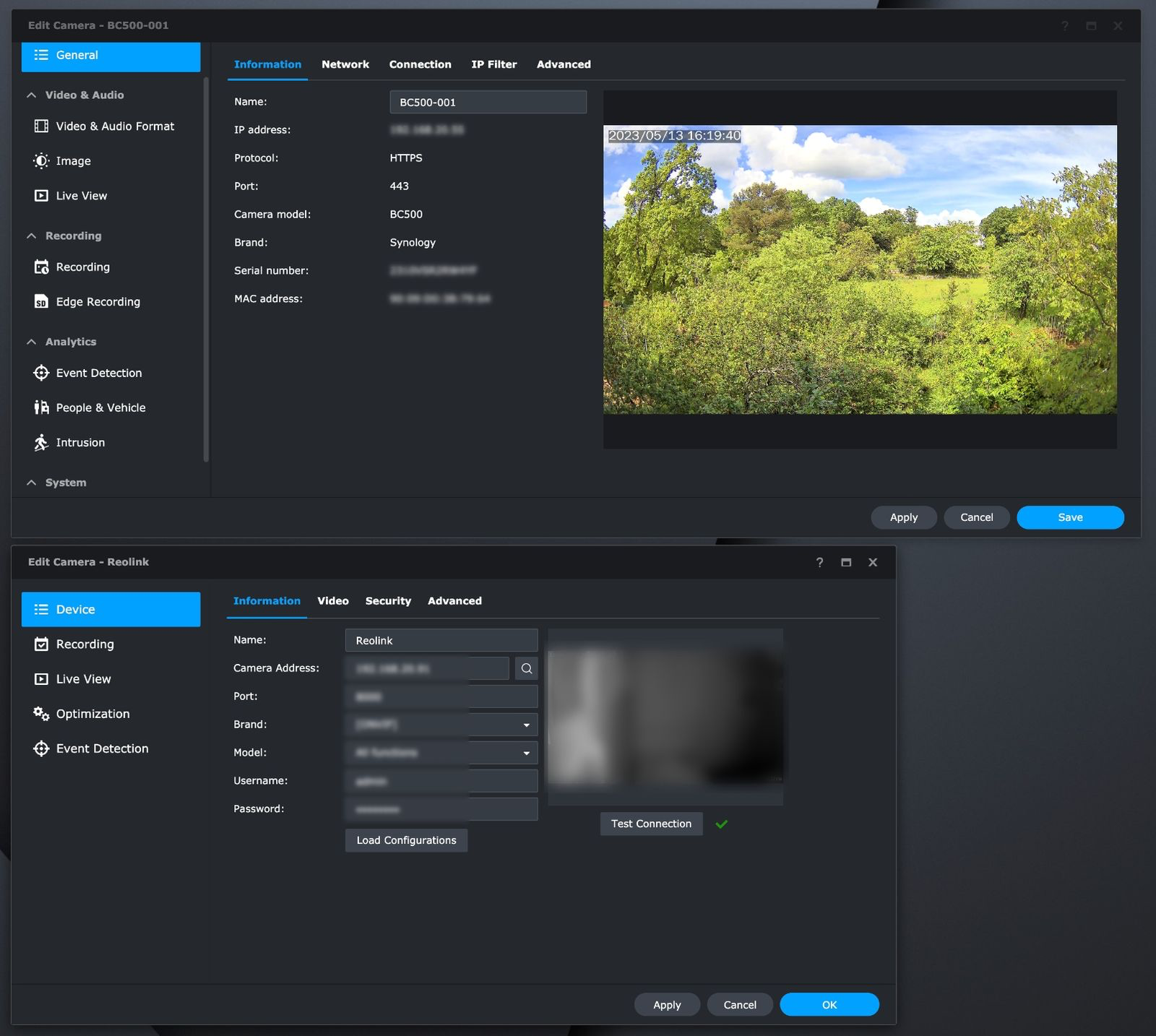

Za razliku od drugih proizvođaća modela, Synology kamere imaju više opcija i značajki unutar same SVS platforme. Neke su također smještene unutar različitih odjeljaka i izbornika, ali općenito imajte na umu da će zaslon za uređivanje kamere izgledati drugačije ovisno o modelu/marki.

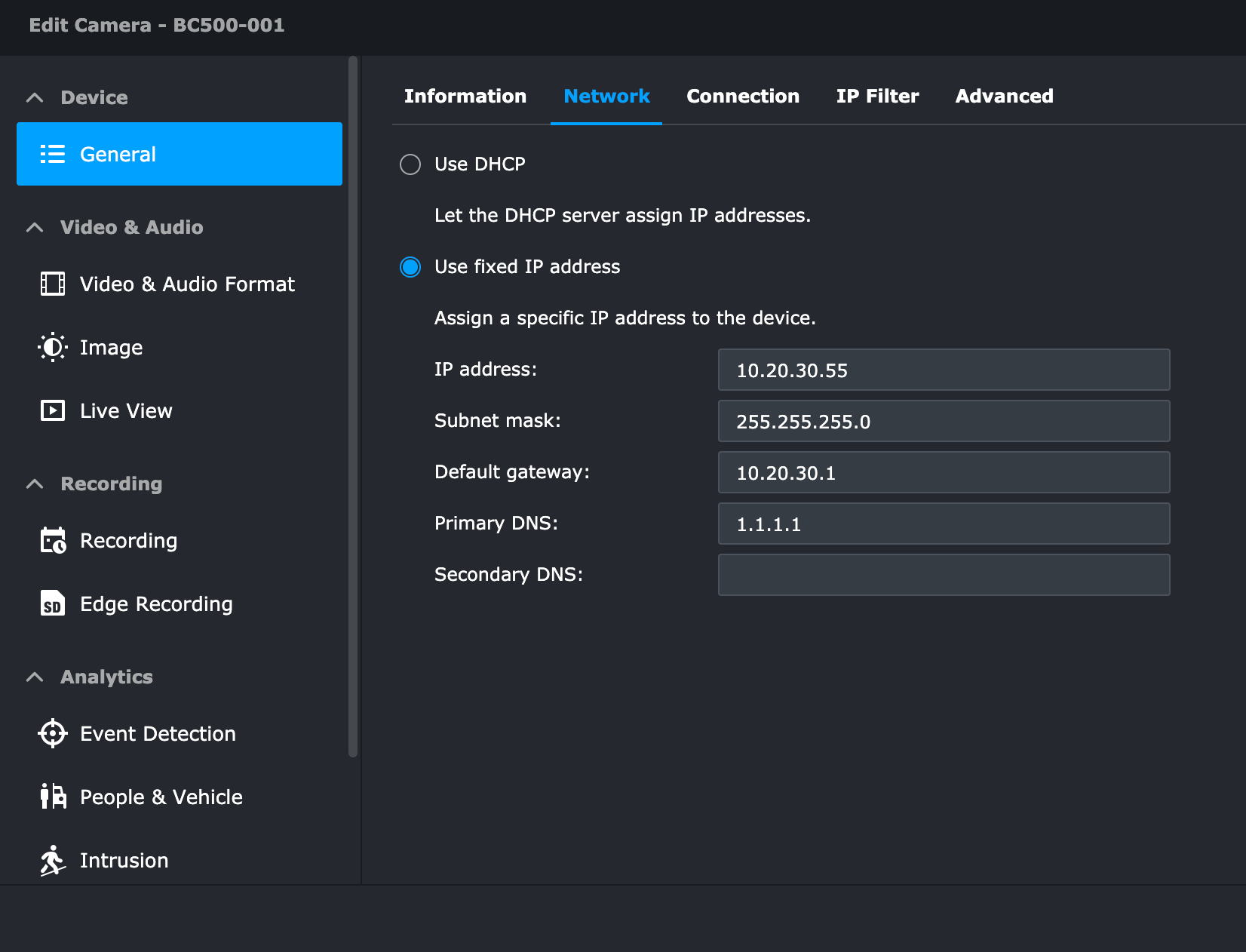

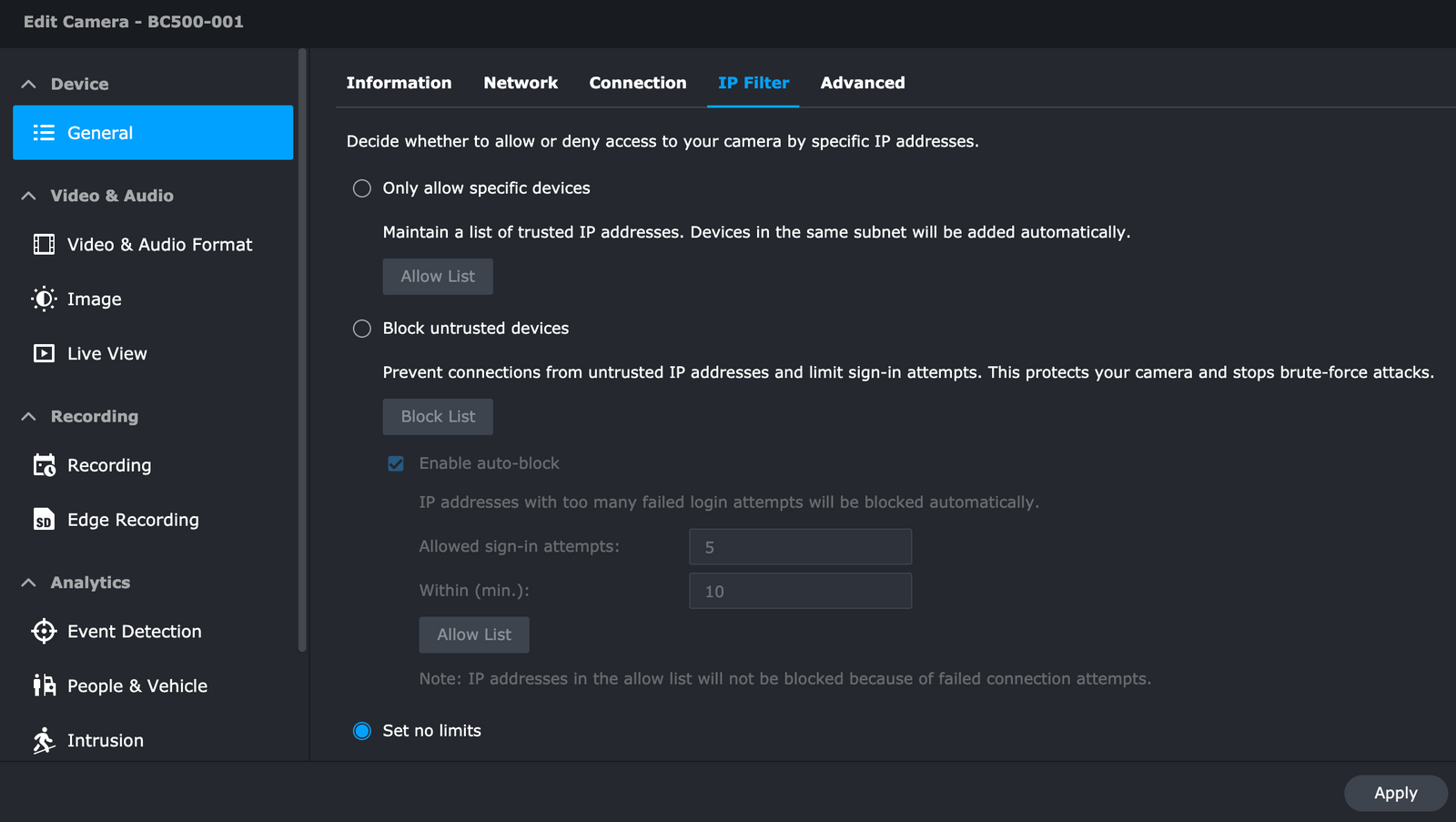

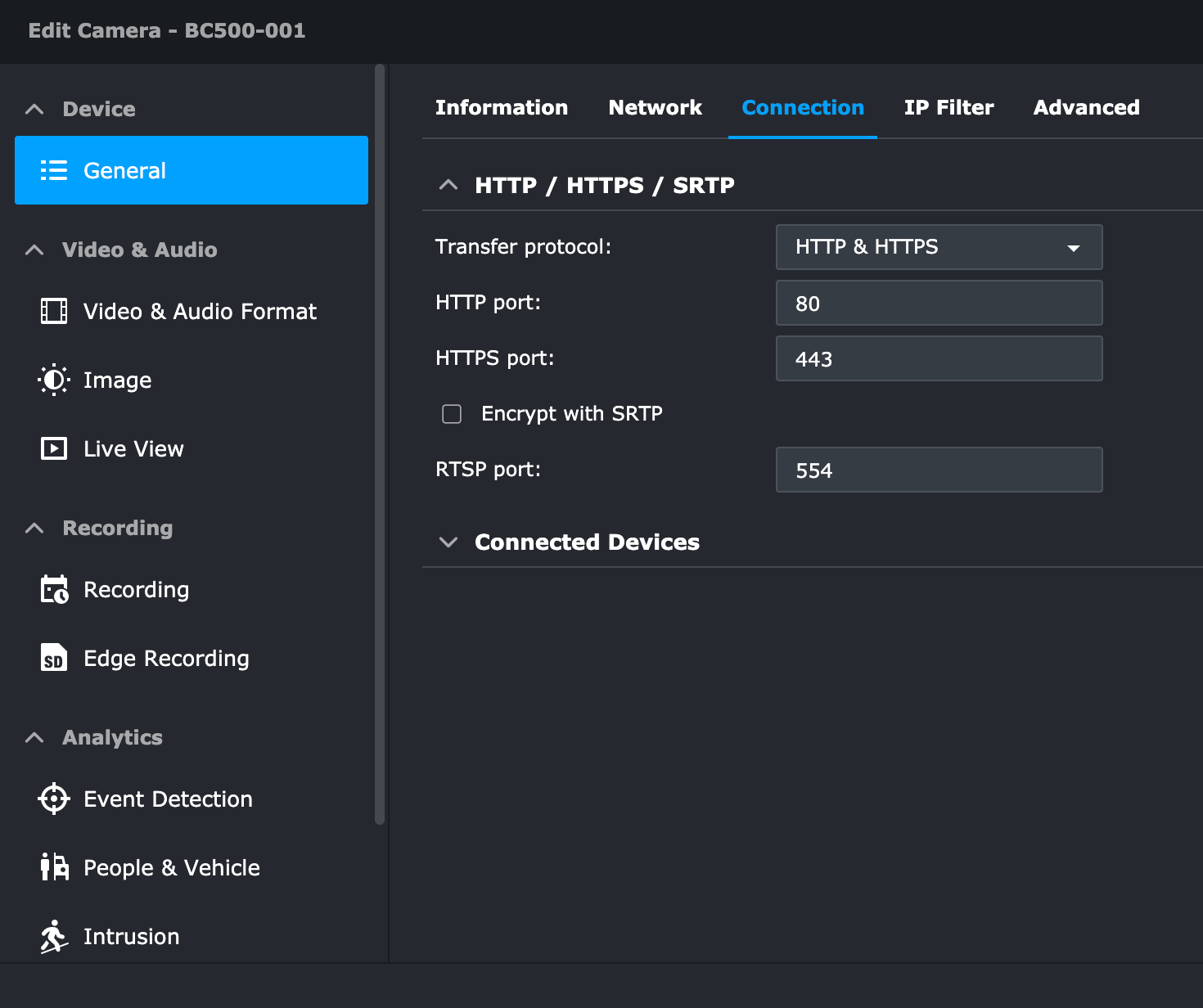

Početne postavke kamere pod karticom General nudi više mrežnih postavki i parametara nego modeli drugih brandova. Od mrežne IP adrese, portova i protokola, pa sve do IP filtriranja i automatskog blokiranja. Korisnici DSM-a bit će upoznati s ovim postavkama jer dolaze kao standard s DSM OS-om na bilo kojem Synology NAS-u.

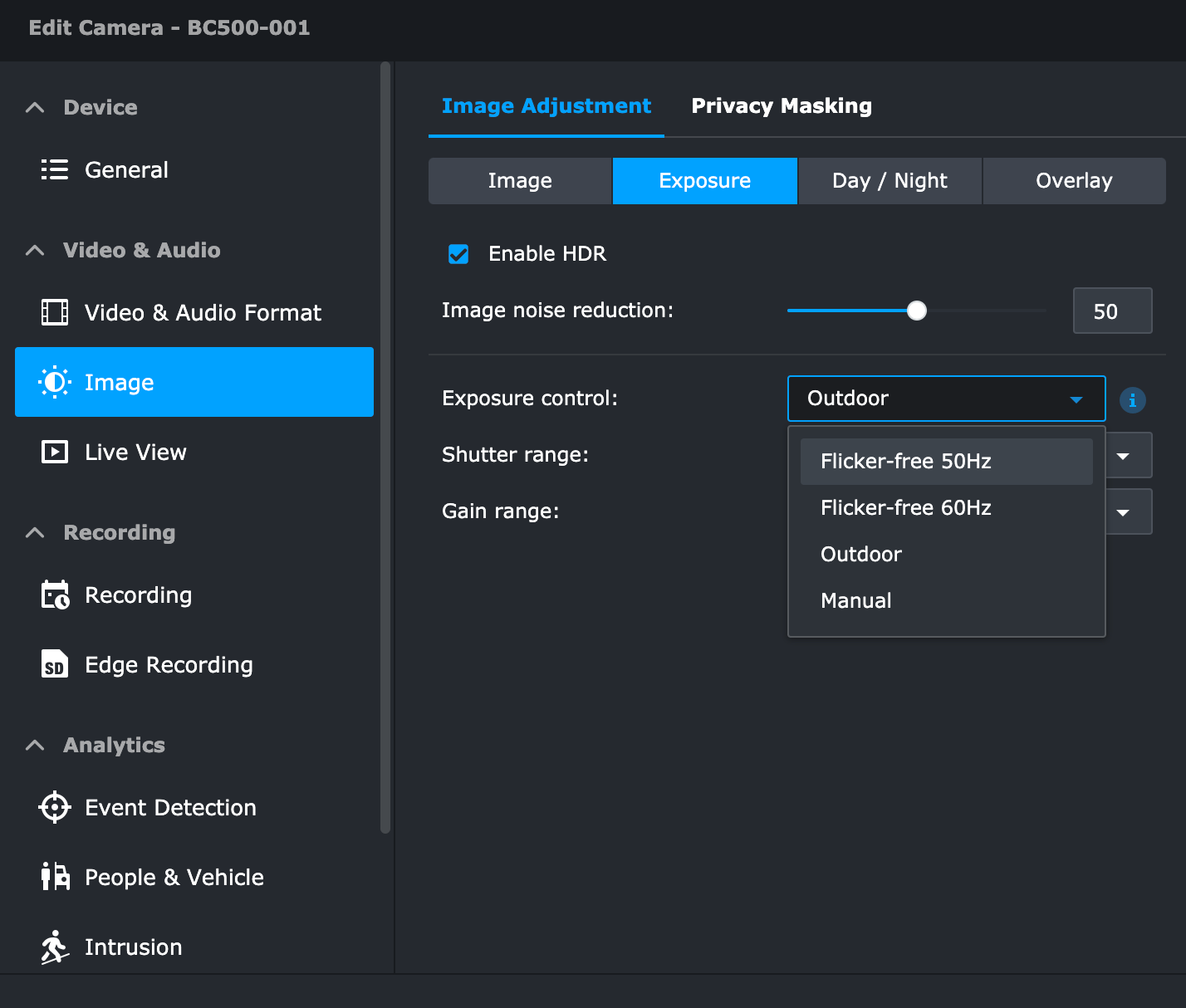

Kao i kod svake druge kamere, za BC ili TC500 moguće je konfigurirati video i audio format, kao i kvalitetu slike te postavke prijenosa uživo. Jedna opcija koja može biti korisna s ovim modelima i njihovim postavkama je kontrola ekspozicije. Što znači da ako su kamere pod LED rasvjetom, možemo kontrolirati postavku kako bismo izbjegli treperenje streama i snimaka zbog LED-a.
Ne ulazeći u svaku postavku i odjeljak, jasno je da ovi modeli u kombinaciji sa Surveillance Station 9 nude mnoštvo opcija koje nekima možda niti ne trebaju, ali dobro je znati da ih ima.
:: Značajke
Određeni elementi među ovim opcijama nisu standardni za sve modele i marke, ali u slučaju ovih novih kamera, postoji nekoliko specifičnih značajki koje nude.

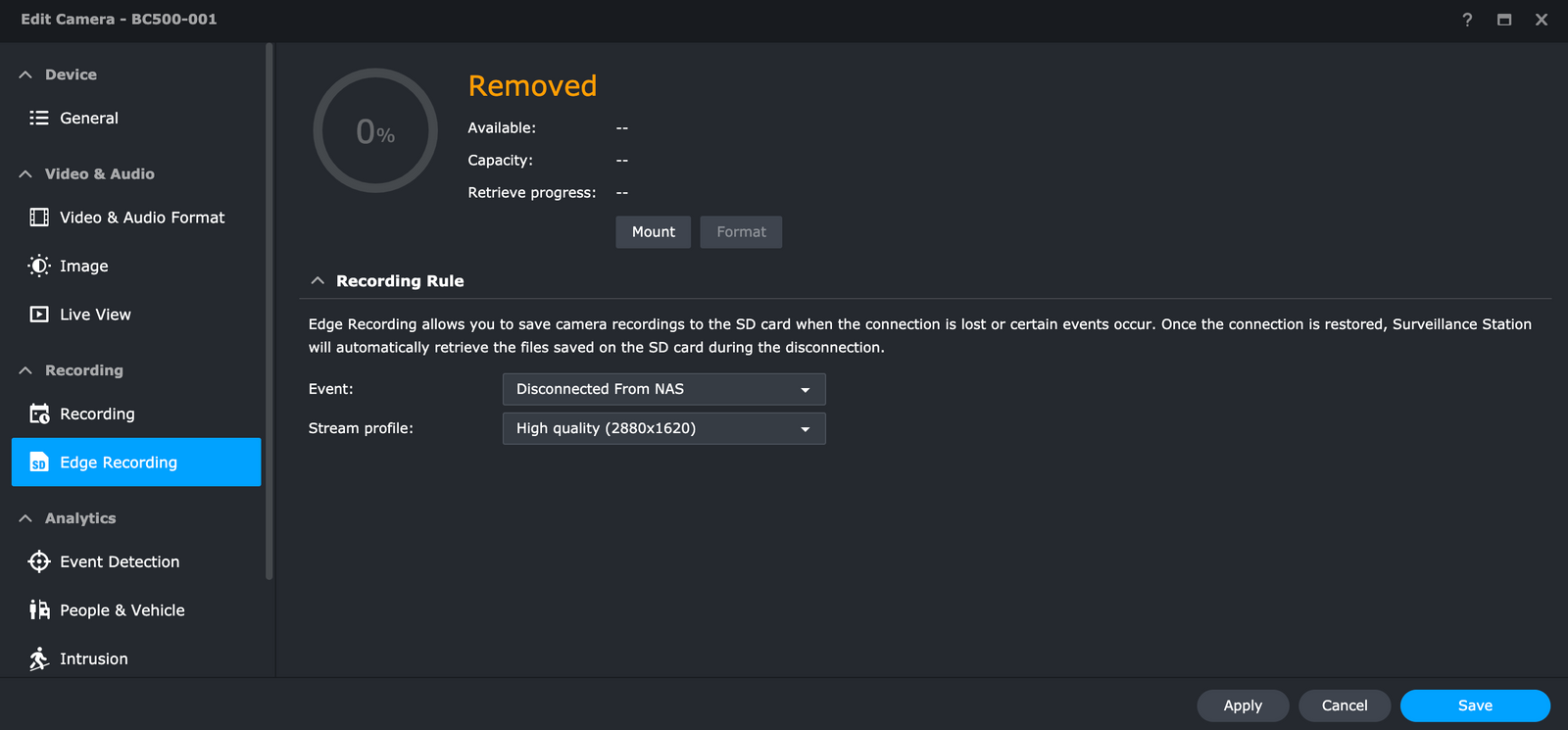

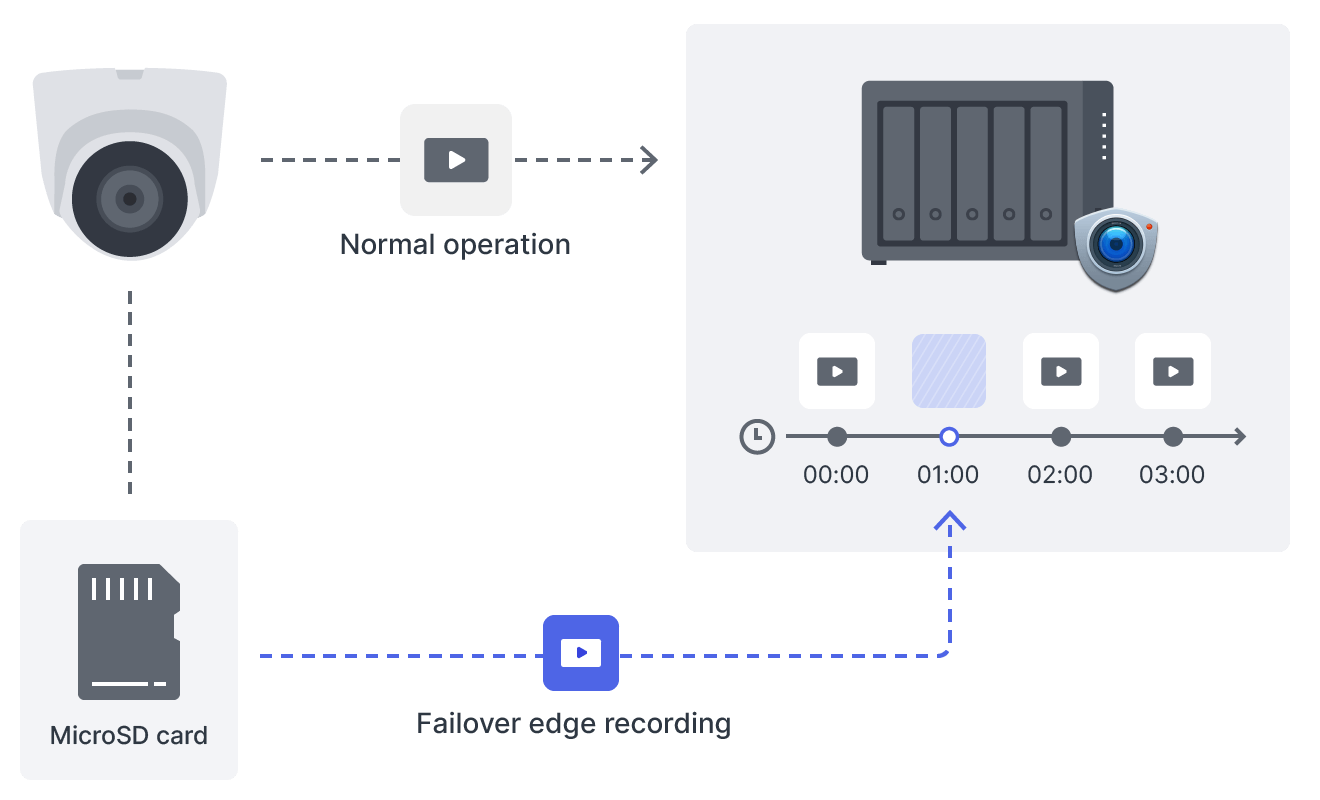

Prvo je korištenje prethodno spomenutog utora za SD karticu koji obje kamere podržavaju. Sa maksimalnih 128 GB prostora za pohranu, značajka edge snimanja tu je da pomogne kada i ako kamere izgube vezu sa SVS-om.

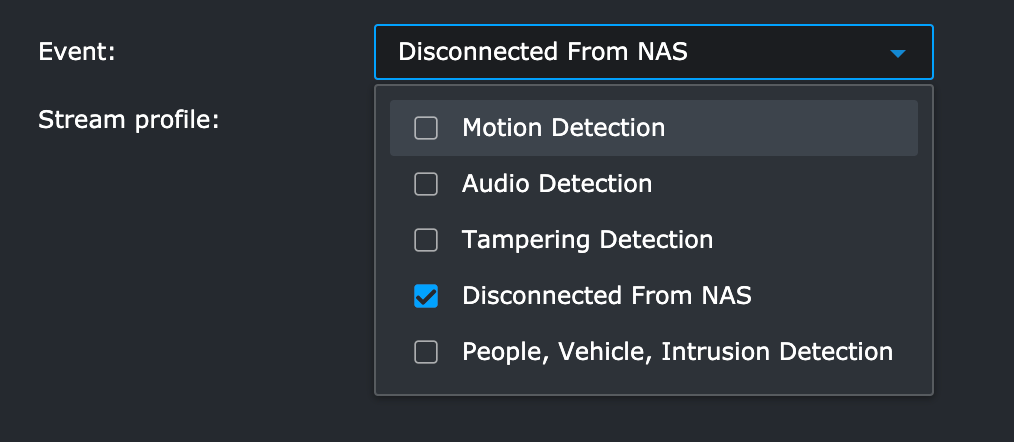

Iako je zadana postavka za failover snimanje prekid veze sa SVS platformom, postoje i opcije koje se mogu konfigurirati za određene događaje kada želimo da se podaci snimaju na SD karticu, a ne na sam NAS. Neki primjeri su detekcija pokreta ili zvuka, kao i događaji detekcije ljudi, vozila ili upada.
Govoreći o tim vrstama detekcije, svakako konfigurirajte kamere za te specifične slučajeve ako kontinuirano snimanje već nije na snazi. To znači da ako konfiguriramo kameru za snimanje događaja kretanja ili otkrivanje događaja, tada moramo dodatno konfigurirati postavke osim ako ne želimo jednu snimku od 1 sekunde svaki put kada se list pomakne ili ptica proleti u kutu objektiva.

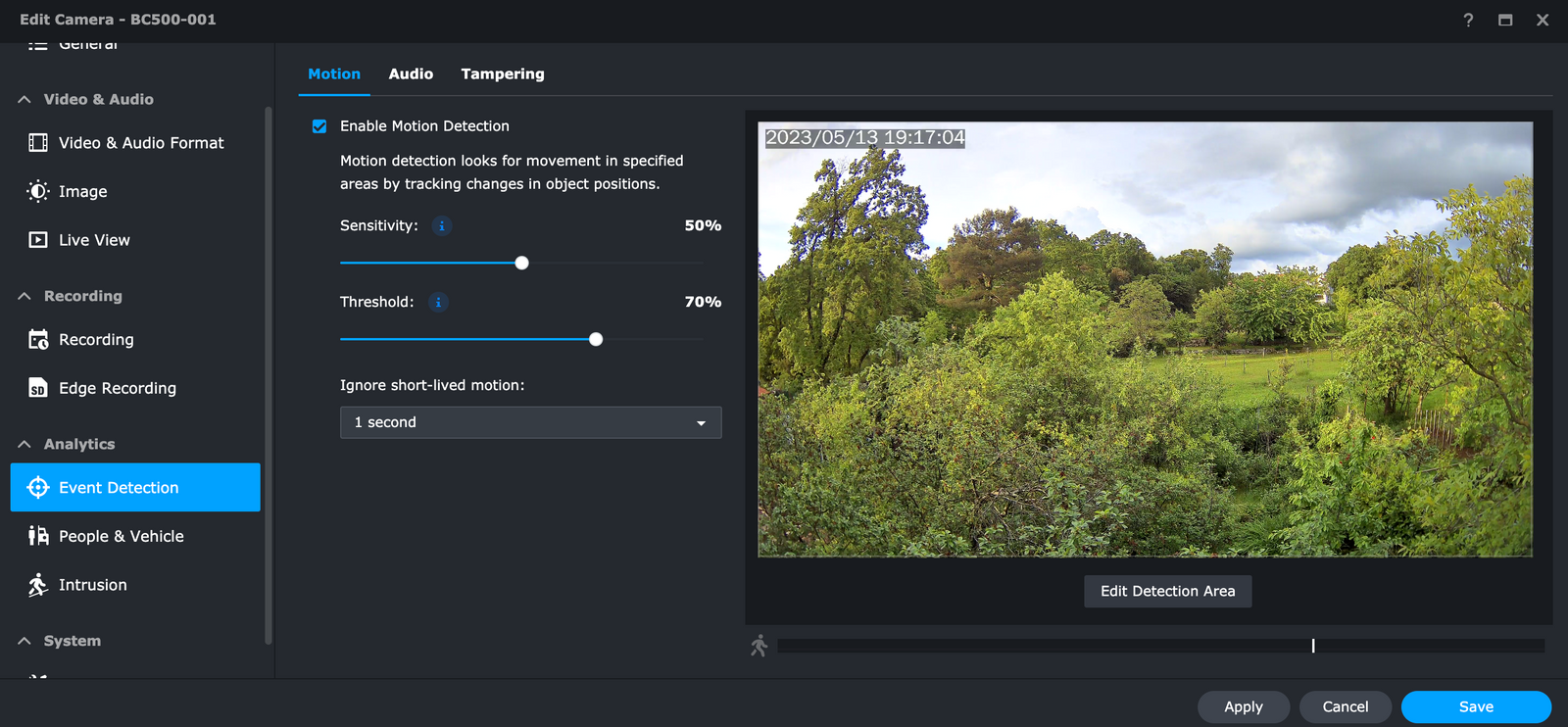

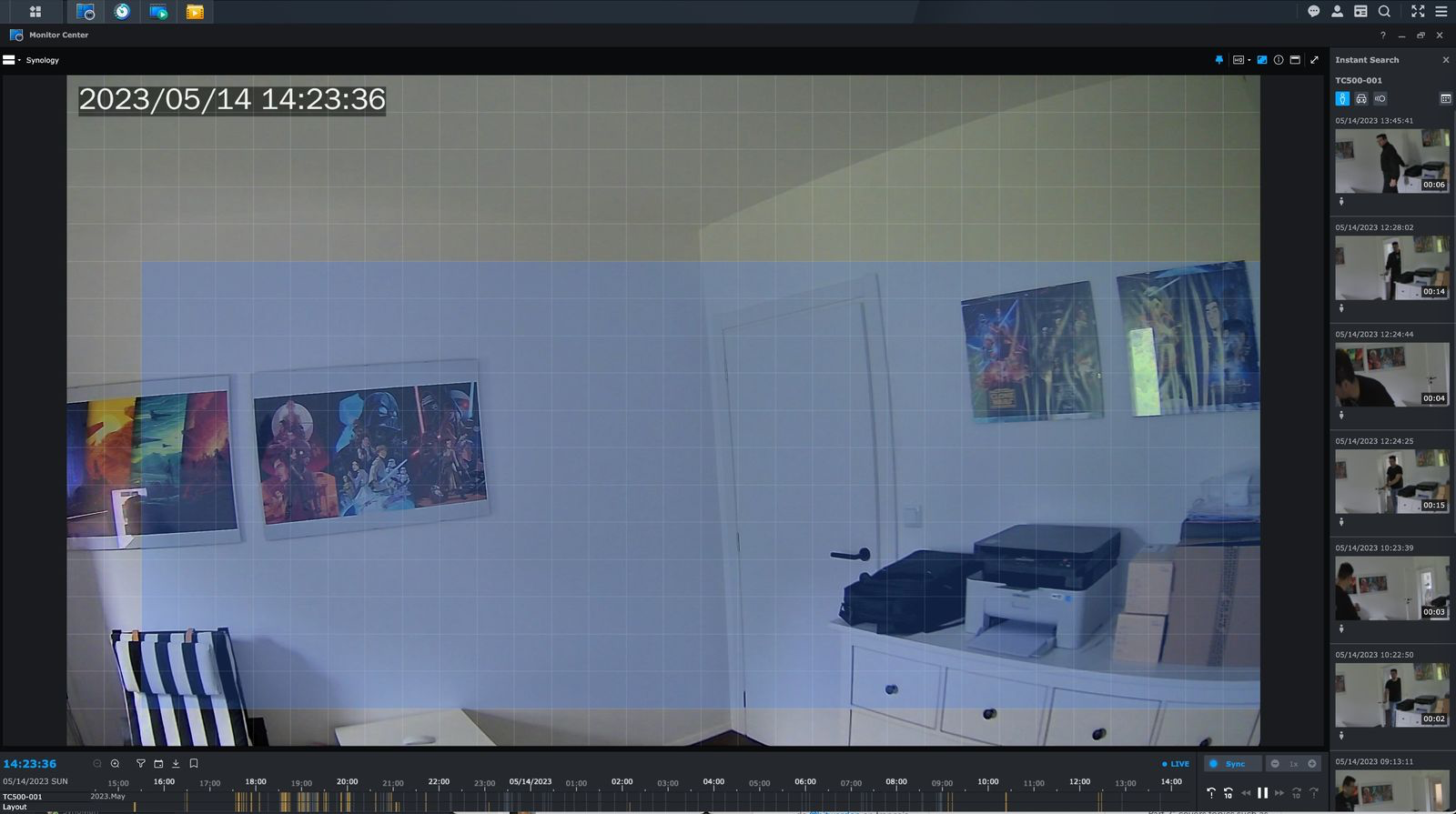

Postavke detekcije događaja standardne su za SVS platformu i mogu se konfigurirati za bilo koju kameru, ali s obzirom na to da su over kamere vrlo oštre slike i brze same po sebi, podešavanje osjetljivosti i postavke praga bit će nužne kako bi se te lažno-pozitivne snimke pokreta svele na minimum.

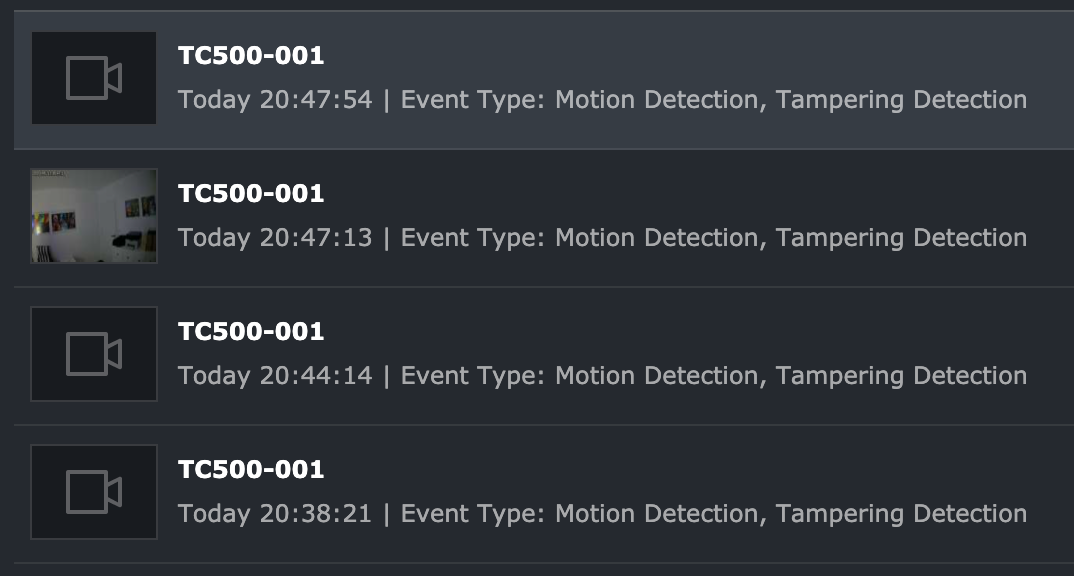

Jedna posljednja kategorija otkrivanja koju vrijedi spomenuti je neovlašteno rukovanje odnosno tampering.

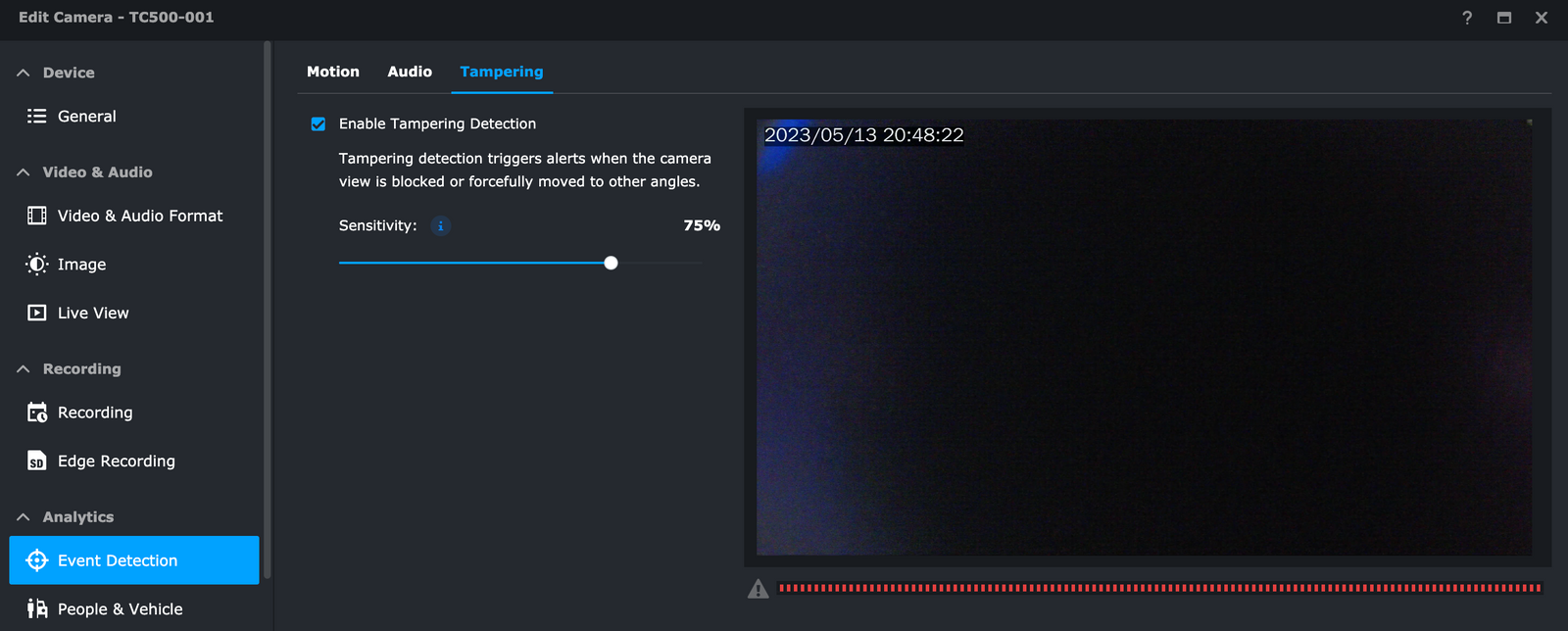

Crvena traka osjetljivosti na dnu prozora omogućit će korisniku da konfigurira osjetljivost kako bi izbjegao lažno pozitivne postavke neovlaštenog rukovanja i zabilježio samo one koje se stvarno kvalificiraju kao takve.

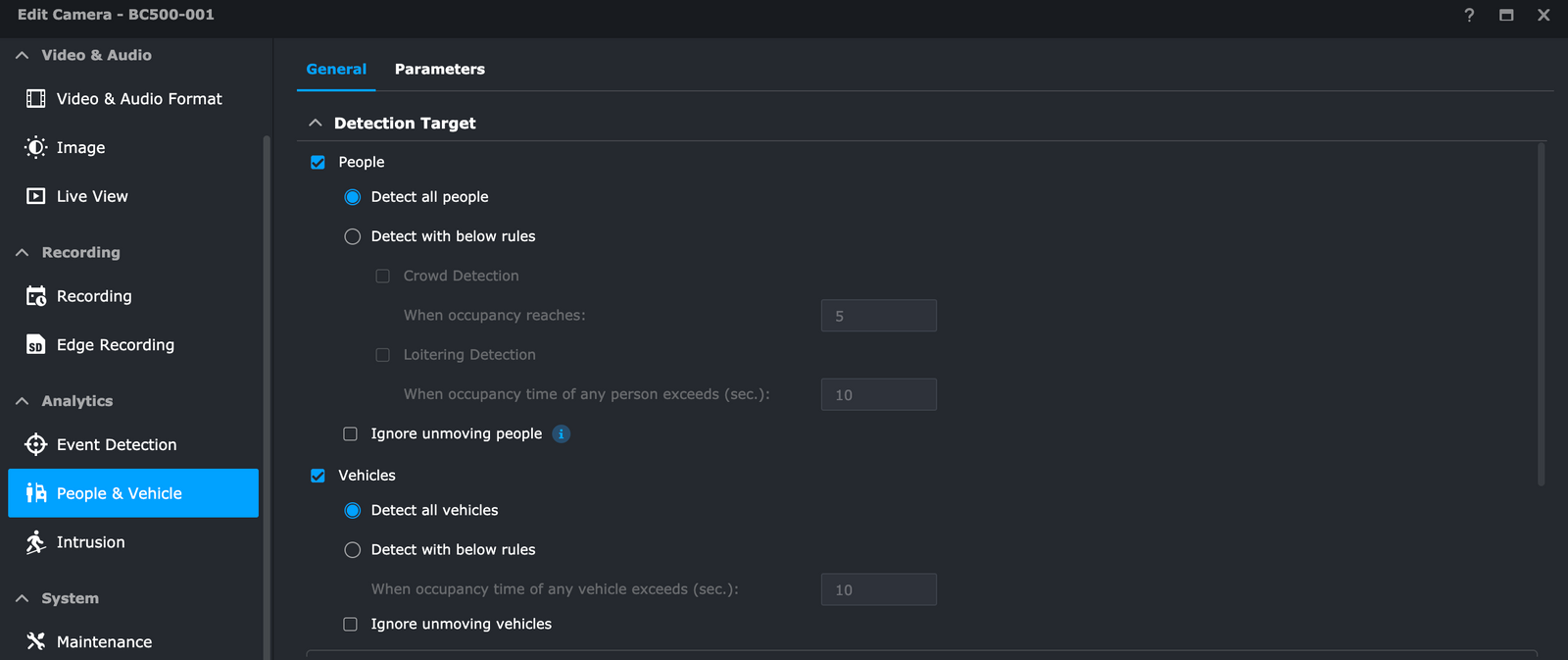

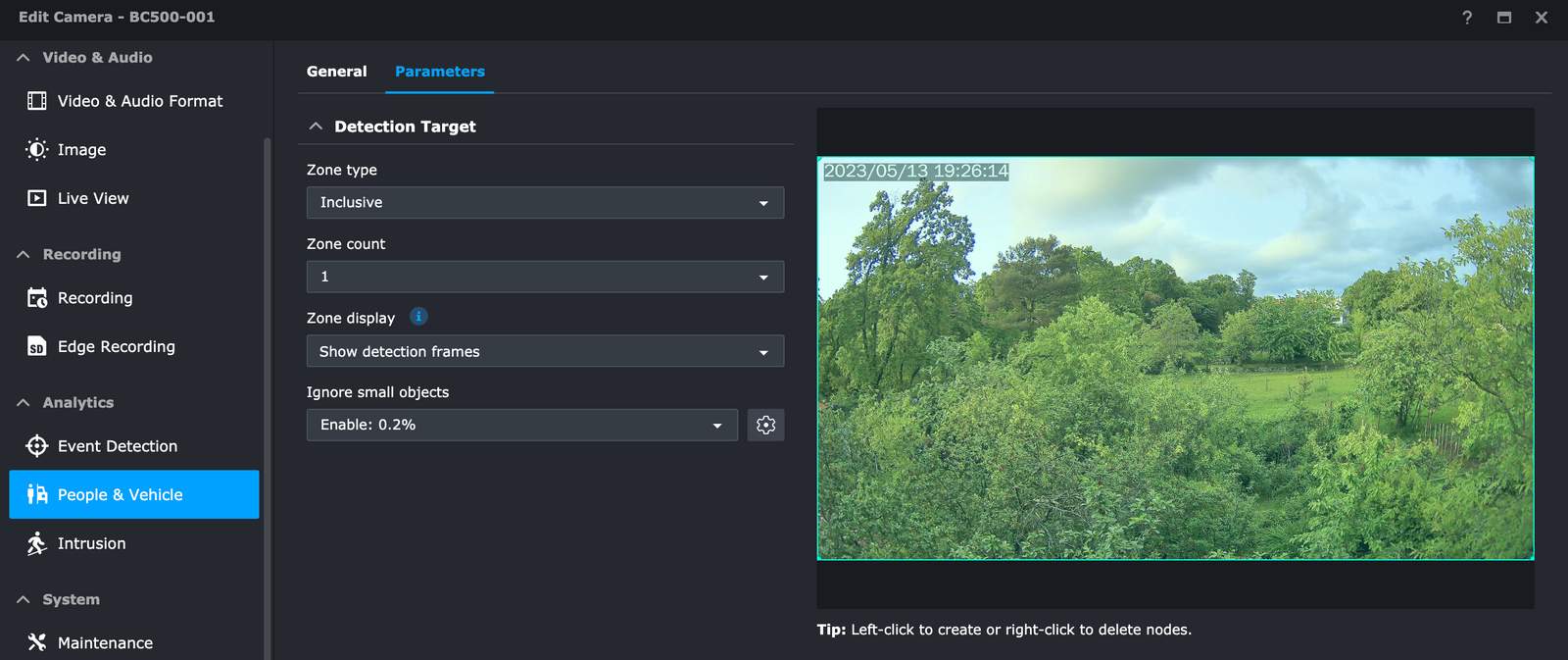

Oba modela TC500 i BC500 imaju određene AI mogućnosti koje su otprilike na pola puta u odnosu na kompletan skup značajki koji nude Synology DVA modeli (DVA1622 ili DVA3221). Iako prepoznavanje lica i registarskih pločica nije podržano bez pomoći prethodno spomenutih DVA uređaja, prepoznavanje ljudi i vozila, kao i detekcija upada, jesu.

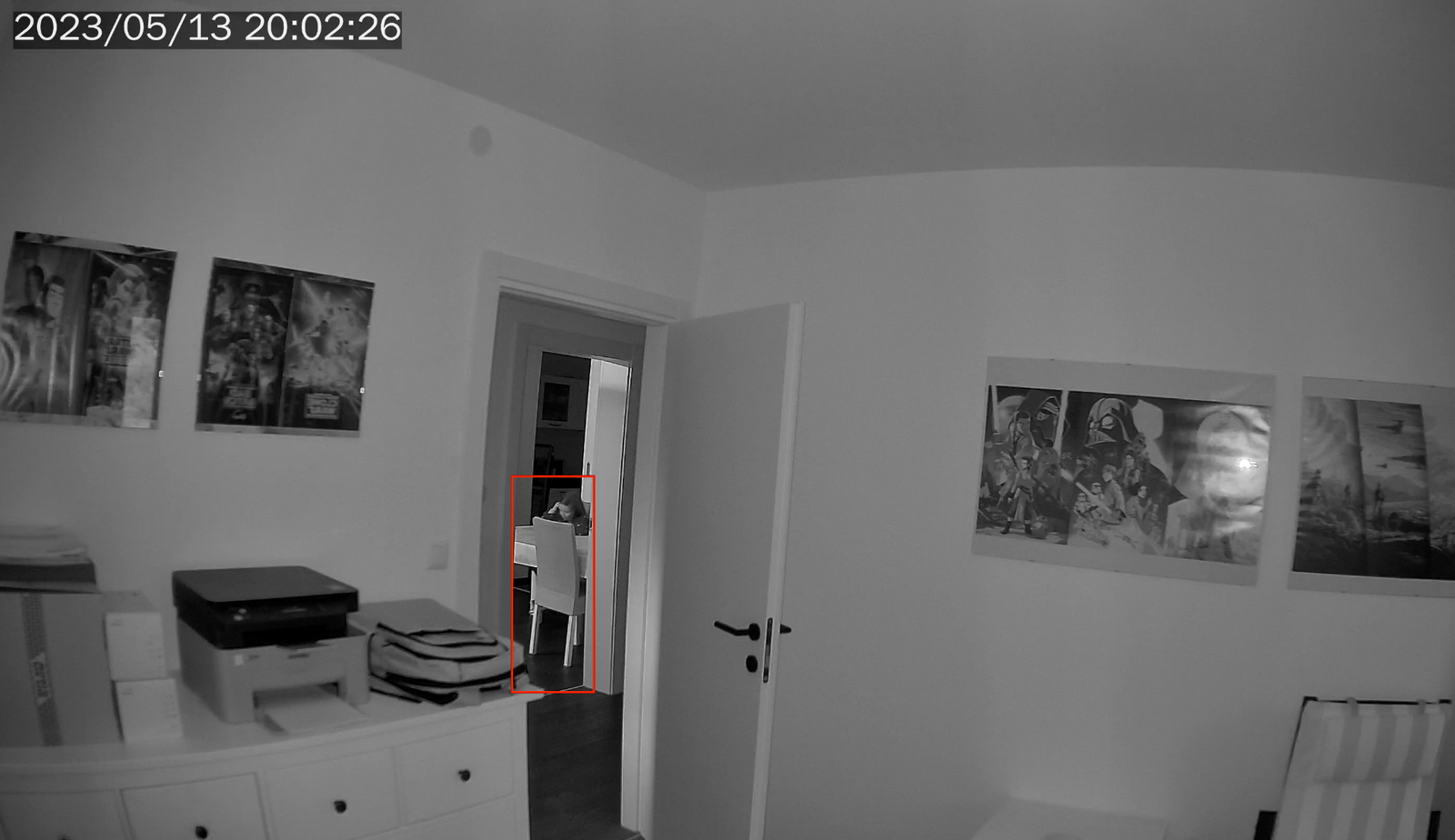

Ove opcije omogućit će neke napredne značajke i detekcije koje neke druge kamere uopće ne nude. U slučaju detekcije osobe ili djeteta, čak i s uključenim noćnim vidom, ove kamere su vrlo brze u detekciji, a to uključuje i dijete koje sjedi 10 metara u drugoj prostoriji skriveno iza stolice.

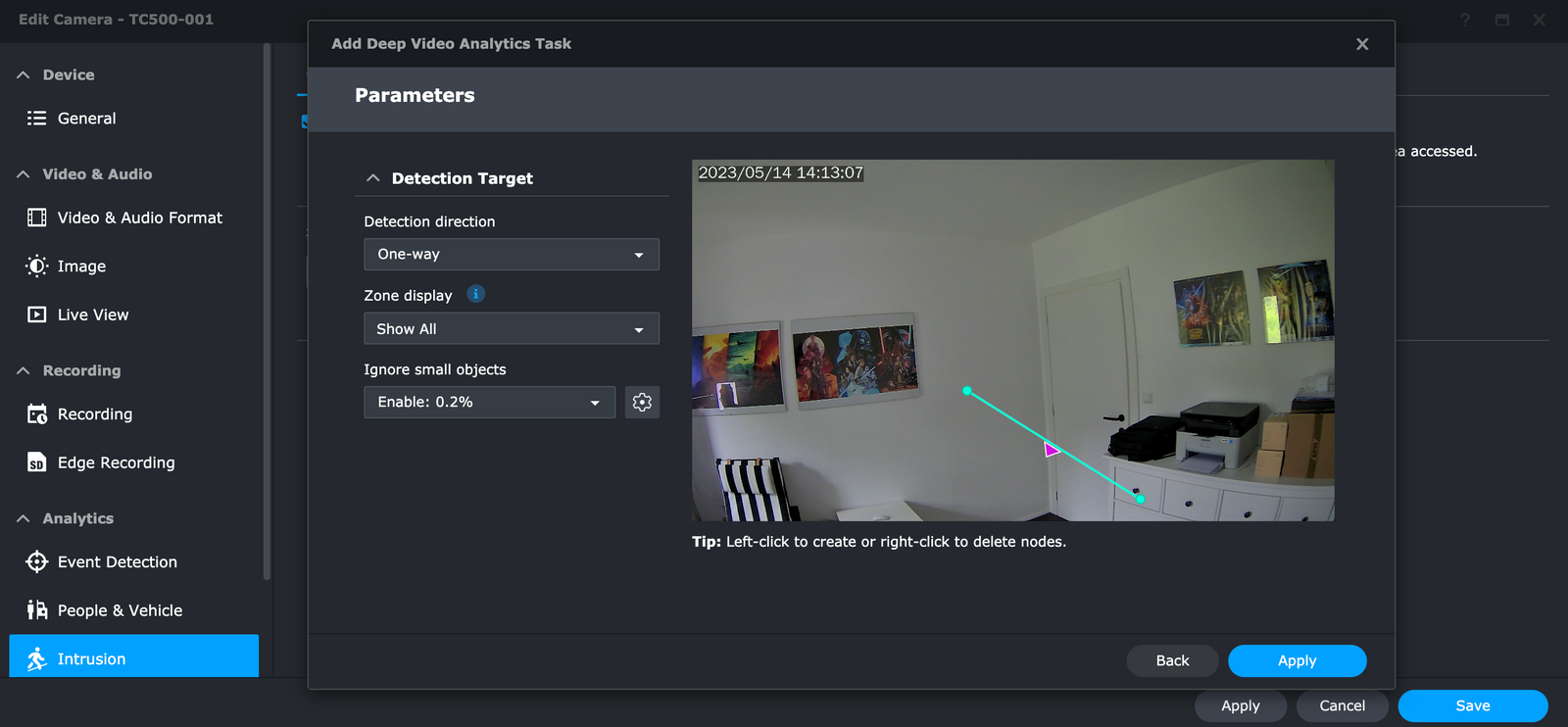

Postavke upada su također dostupne na ovim kamerama i mogu se postaviti za svaku kameru pojedinačno. Način na koji to funkcionira je da možemo nacrtati stazu koja će aktivirati alarm ili push obavijest kada je netko prijeđe. Bilo da se radi o jednosmjernoj ili dvosmjernoj detekciji.
Ovo je korisno za veća područja koja imaju zaštićenu zonu pod zabranom ili bilo koja druga varijacija toga.
Što se tiče specifičnosti ovih kamera to je to. Kao što je već spomenuto, bez kompatibilnog DVA uređaja detekcija lica i registraskih oznaka nije moguća. To također znači da pretraživanjem postojećih snimki neće biti moguće koristiti bazu podataka o osobama, kao ni registarskih oznaka, za brzo filtriranje i pretraživanje određenih zapisa koji uključuju specifičnu osobu. Međutim, značajka trenutnog pretraživanja omogućit će brzi popis ljudi, vozila ili pokreta unutar Monitor Centera. Pomoću ovog alata bit će moguće brzo locirati "aktivnost" za bilo koju specifičnu zonu koju kamera snima.
Uz zadanu maksimalnu razlučivost od 2880 x 1620 pri 30 sličica u sekundi, veličina datoteke bit će oko 1,25 MB/min, pa budite sigurni da imate dovoljno prostora za pohranu ovisno o tome koliko se često snimke čuvaju. Time-lapse testni video to potvrđuje sa zadanim postavkama pri maksimalnoj kvaliteti od 1 minute videozapisa koji snima 4 sata stvarnog vremena i iznosi 300 MB ukupne veličine. Dakle, cjelodnevni videozapis bit će dug 6 minuta i veličine 1,8 GB.
Sve u svemu, za sada je kvaliteta slika i videa vrlo dobra i u zatvorenom i na otvorenom, uključujući noćno gledanje. Kamere rade preko PoE NETGEAR GS308P switcha, ali su testirane i pomoću Unifi Dream Machine SE rutera, bez problema u oba slučaja. Nije bilo otkrivenih prekida, problema sa slikom ili prekida veze bilo koje vrste.

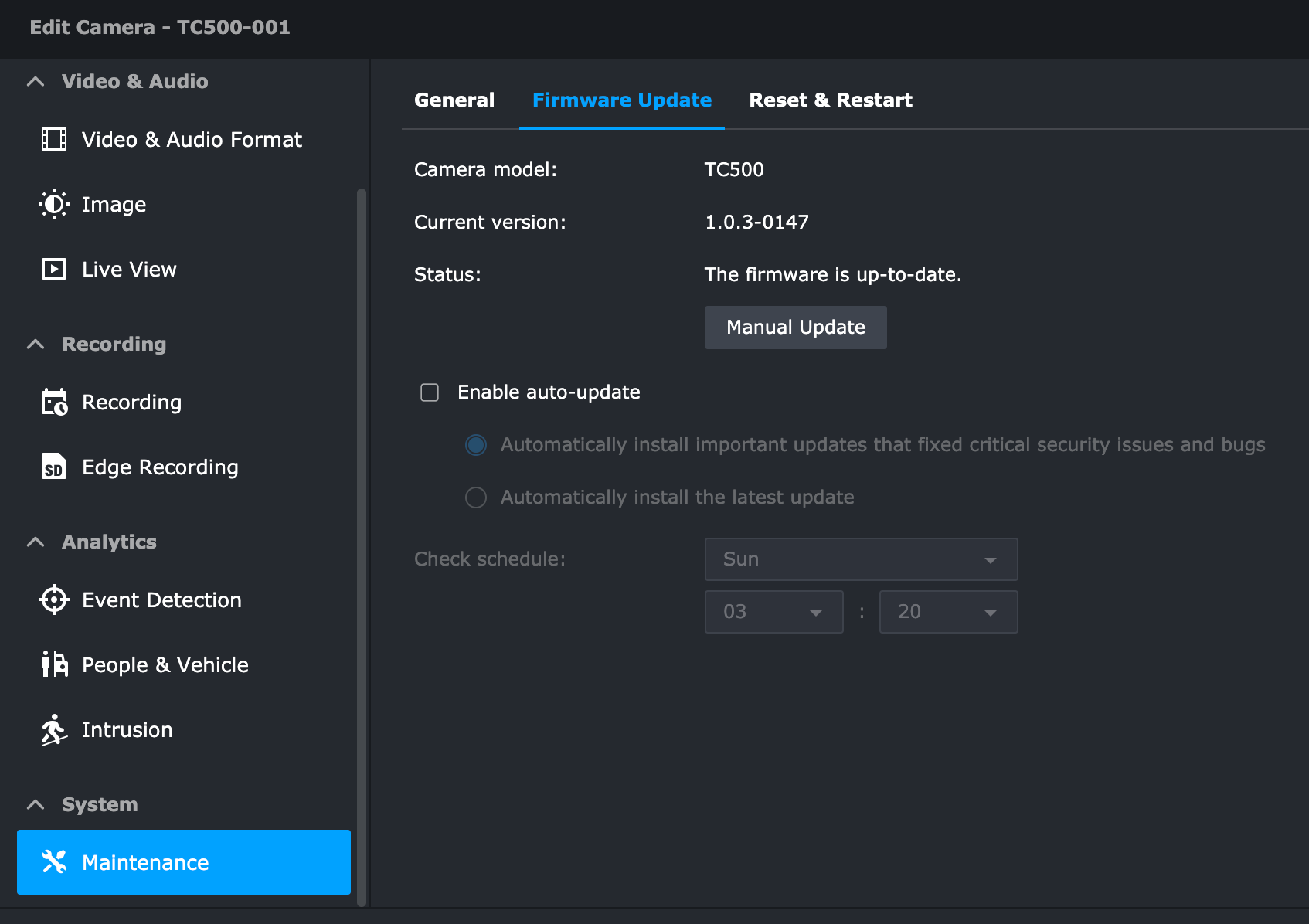

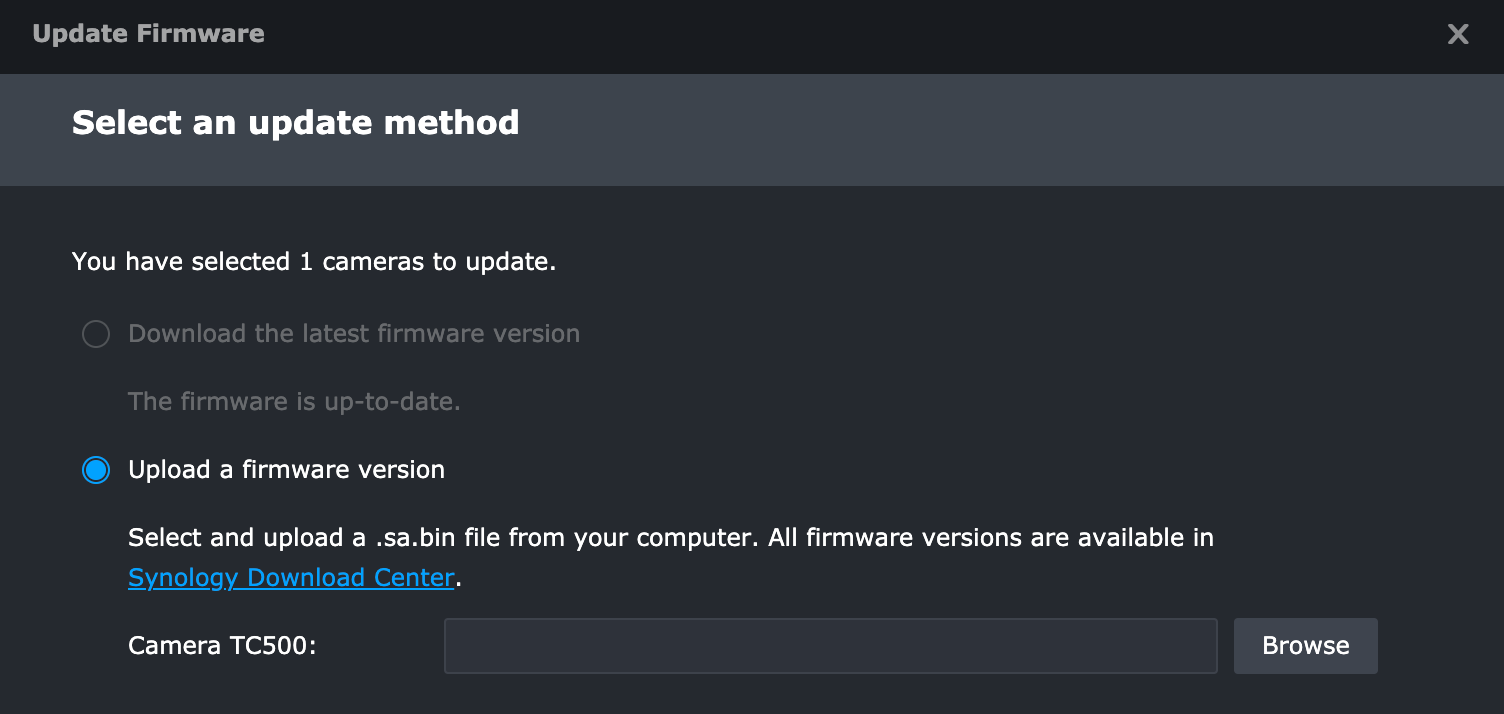

Jedna posljednja značajka koja dolazi u kombinaciji sa Surveillance Station 9 je ažuriranje firmvera. Kao jedna od opcija održavanja kamera, kartica za ažuriranje firmvera pružit će ažurirane postavke (ručne ili automatske), slične DSM ažuriranjima.
Trenutno, tokom svibnja 2023., verzija je 1.0.3-0147 i nijedna nova verzija nije bila dostupna za vrijeme testiranja.
:: Testovi
Proteklih dana obavljeni su testovi na obje kamere. Jedna je pokrivala unutarnji prostor, dok je druga to radila na dvije vanjske lokacije. Ideja je bila vidjeti kako kamere rade pod slabim svjetlom s uključenim noćnim vidom, kao i danju.
Unutarnja detekcija bila je vrlo dobra čak i u uskom prostoru te kratkom vremenu, a takav je bila i vanjska prilikom testiranja i bilježenja prometa i ljudi.

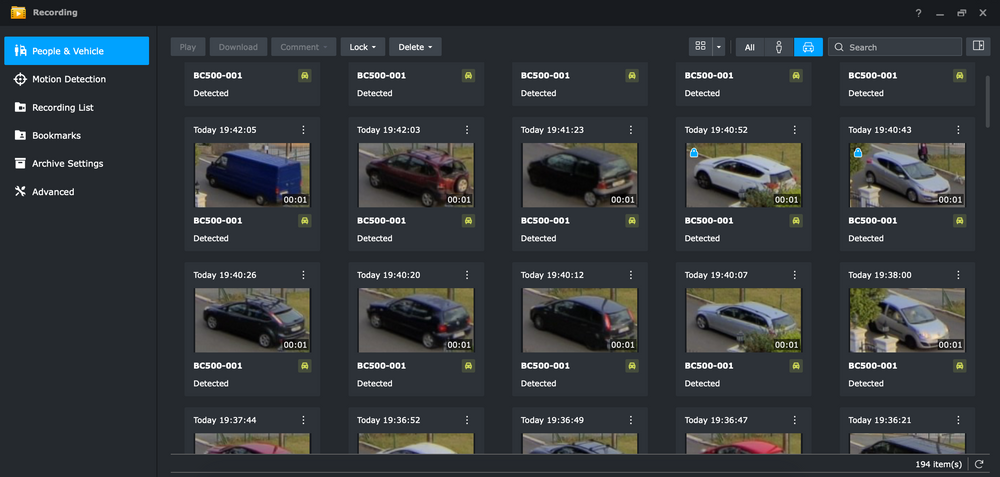

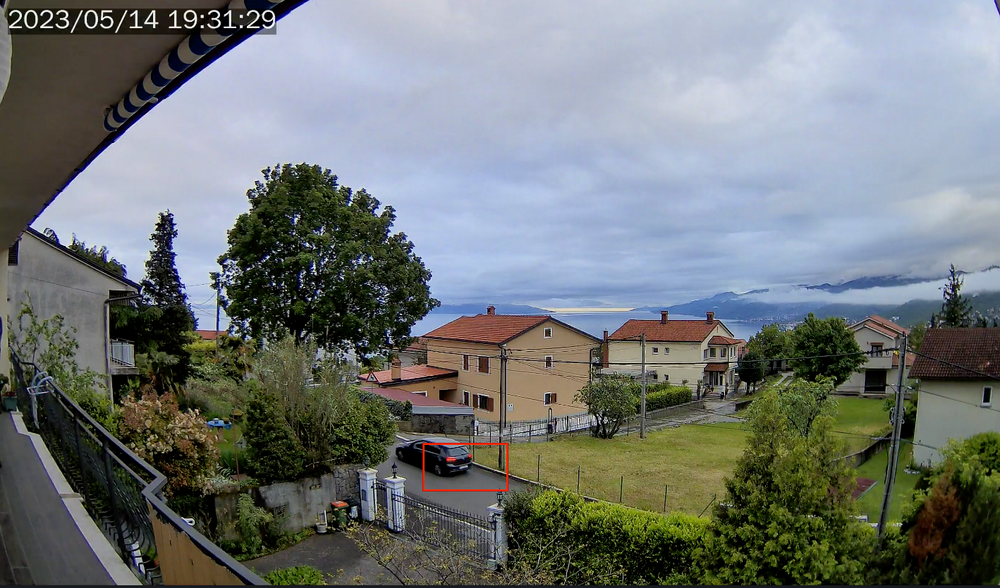

Vanjski model postavljen je na povišenom mjestu od oko 12 metara od tla i oko 20 metara od ceste/ograde. Uz prosječnu brzinu od oko 30-40 km/h, kamera je uspjela snimiti svaki prolazni automobil i osobu koja hoda u vrlo uskom prostoru (širine same ograde) kao što je prikazano u slijedećem videu.
Noćni rand istog mjesta također je ulovi ljude koji su hodali prema vratima bez ikakvih problema. U sljedećem isječku, iako je očito da je u pitanju žena, udaljenost je jednostavno bila prevelika za pozitivnu identifikaciju, ipak, detekcija je bila uspješna.
Tijekom dana, snimke su također vrlo jasne, boje su žive i oštre čak i na zadanim postavkama. Dakle, ukupna kvaliteta slike je vrlo oštra i pregledavanje snimke na velikom ekranu (27" ili većem) otkrit će puno detalja.
Krivo mi je što nisam mogao testirati značajke dubinske analitike (prepoznavanje lica i tablica vozila) s ovim kamerama, ali nisam imao DVA model pri ruci. S obzirom na to koliko su dobri rezultati bili s lošijim kamerama prošli put, mogu samo zamisliti kakvi bi rezultati bili s ovim modelima u adekvatnim uvjetima.

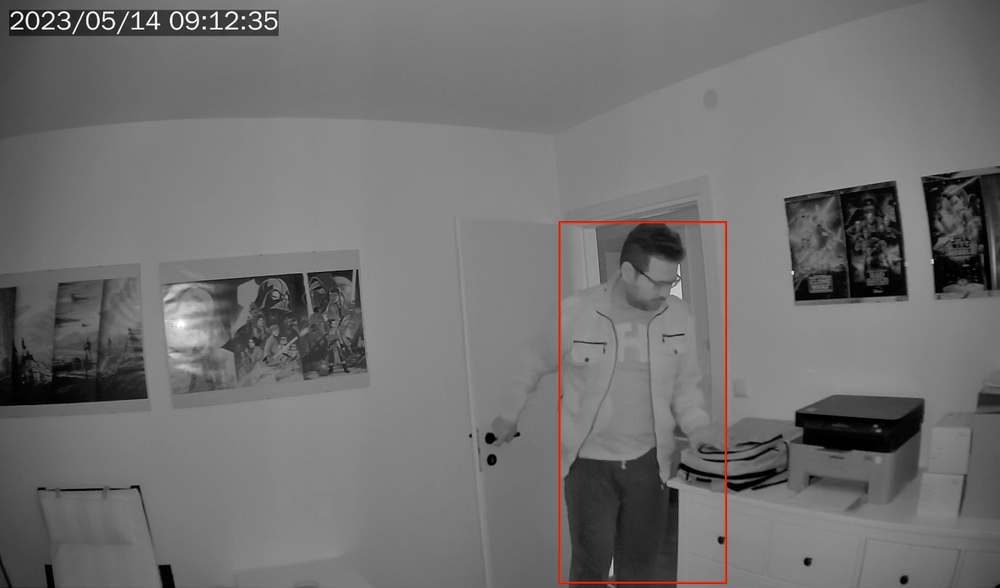

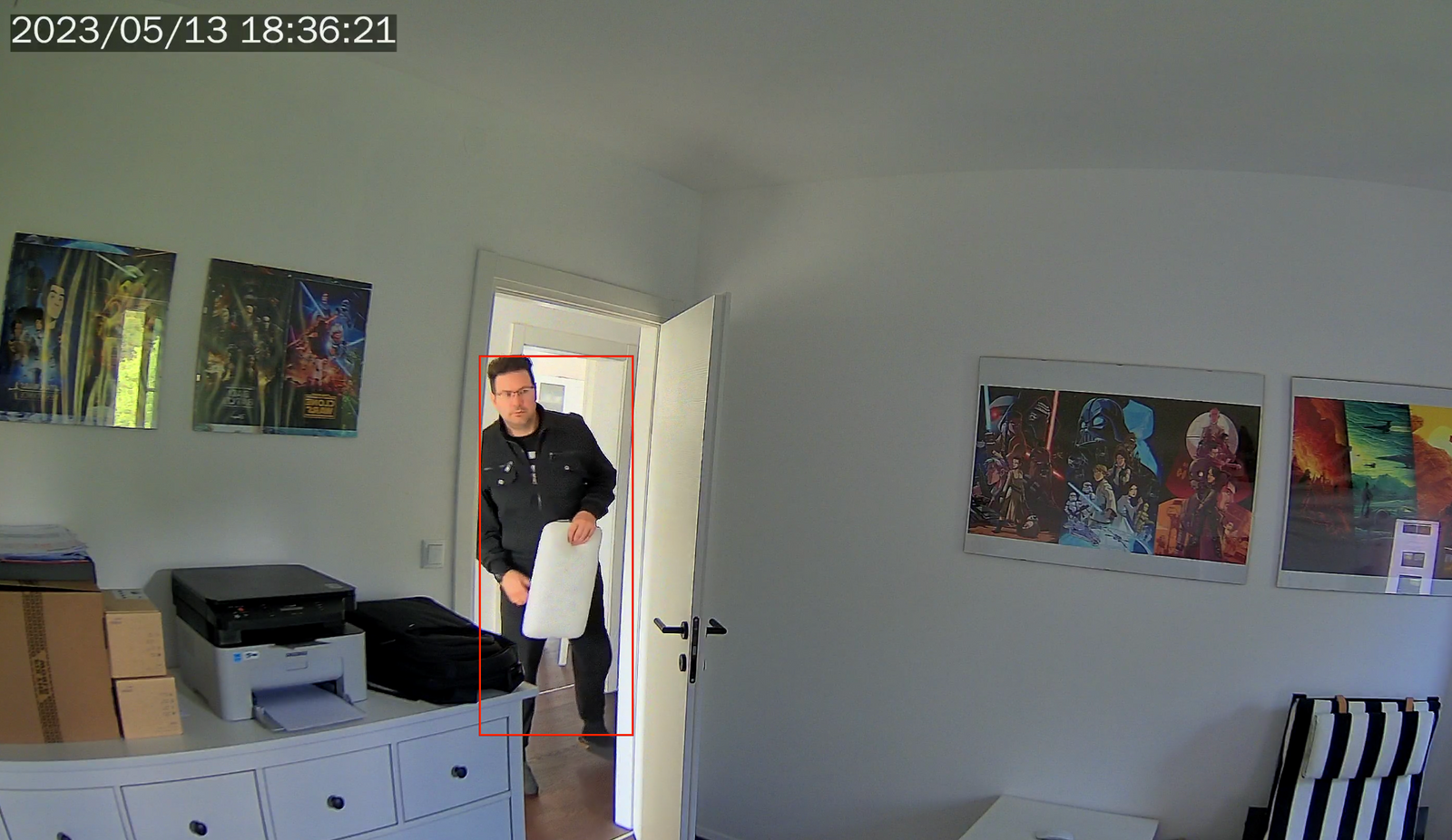

TC500 je bila testna kamera za zatvorene prostore i također je radila jako dobro. U bilo koje doba dana, s uključenim noćnim radom, ispunila je očekivanjima.
Na zadanim postavkama, kamera može snimiti i otkriti ljude bez ikakvih problema. Evo još nekoliko primjera kvalitete videa koristeći TC500 u zatvorenom prostoru.
Zvuk kod oba modela je pristojan, koliko se i može očekivati. Razgovor će biti detektiran, a kamera je reagirala i snimila isječke na temelju detekcije zvuka. Kao što se može čuti u nekim od gornjih isječaka, BC500 i TC500 mogu detektirati zvuk s velike udaljenosti. Pas mog susjeda je udaljen oko 40 metara i još uvijek je zvučao kao da dolazi iz mog dvorišta.
:: Zaključak
Mogu reći da osobno nisam bio previše uzbuđen ovim uređajima kada ih je Synology najavio tijekom 2023 & beyond keynotea, ali moram reći da sam bio znatiželjan. Glavna stvar koju treba izdvojiti iz svega je da su oba modela identična u performansama i kvaliteti izrade. Također ne zahtijevaju licencu za Surveillance Station i očito su dizajnirani da najbolje rade s navedenom platformom.
Ako ste ikada prije imali iskustva sa Synology NAS-om i postavljanjem njegovog DSM operativnog sustava, onda znate kakav je osjećaj postaviti ove kamere unutar SVS-a. Zahvaljujući serijskoj opciji postavljanja više uređaja u isto vrijeme koristeći isti profil i postavke, možemo biti spremni za korištenje unutar par minuta. Rješenje po principu "ključ u ruke" koje pružaju kamere i SVS bit će privlačno mnogima koji traže funkcionalno i stabilno rješenje za nadzor.
Njihova će cijena biti oko 200 € (plus porez), i iako nije cilj natjecati se s nekim vrhunskim PTZ modelima s ozbiljnom optikom i značajkama, TC500 i BC500 po ovoj će cijeni isporučiti vrlo kvalitetan proizvod kompatibilan s priznatom platformom.
Za one od vas koji žele neke značajke duboke umjetne inteligencije (kao što je prepoznavanje lica), Synology DVA linija nudi nekoliko modela. U kombinaciji s ovim PoE kamerama bit ćete na putu imati više nego pristojnu platformu za nadzor vaše imovine.
