U prvom dijelu recenzije govorili smo o općim postavkama jedinice DVA3221 i nekim općim, najčešće korištenim značajkama. Sada nastavljamo s naprednijim elementima koji su dostupni samo na modelima DVA linije kao i nekima koji se mogu koristiti na modelima NAS linije.

Za početak, te će značajke biti Deep Video Analytics, Face Recognition, a kasnije Time Lapse i vrlo praktičan Home Mode.

: Deep Video Analytics

Jedan od razloga zašto bi netko kupio DVA3221 ili DVA1622 je njihova ekskluzivna značajka. Jedan od njih je Deep Video Analytics. Ovaj modul omogućuje brojanje i otkrivanje vozila te ljudi.

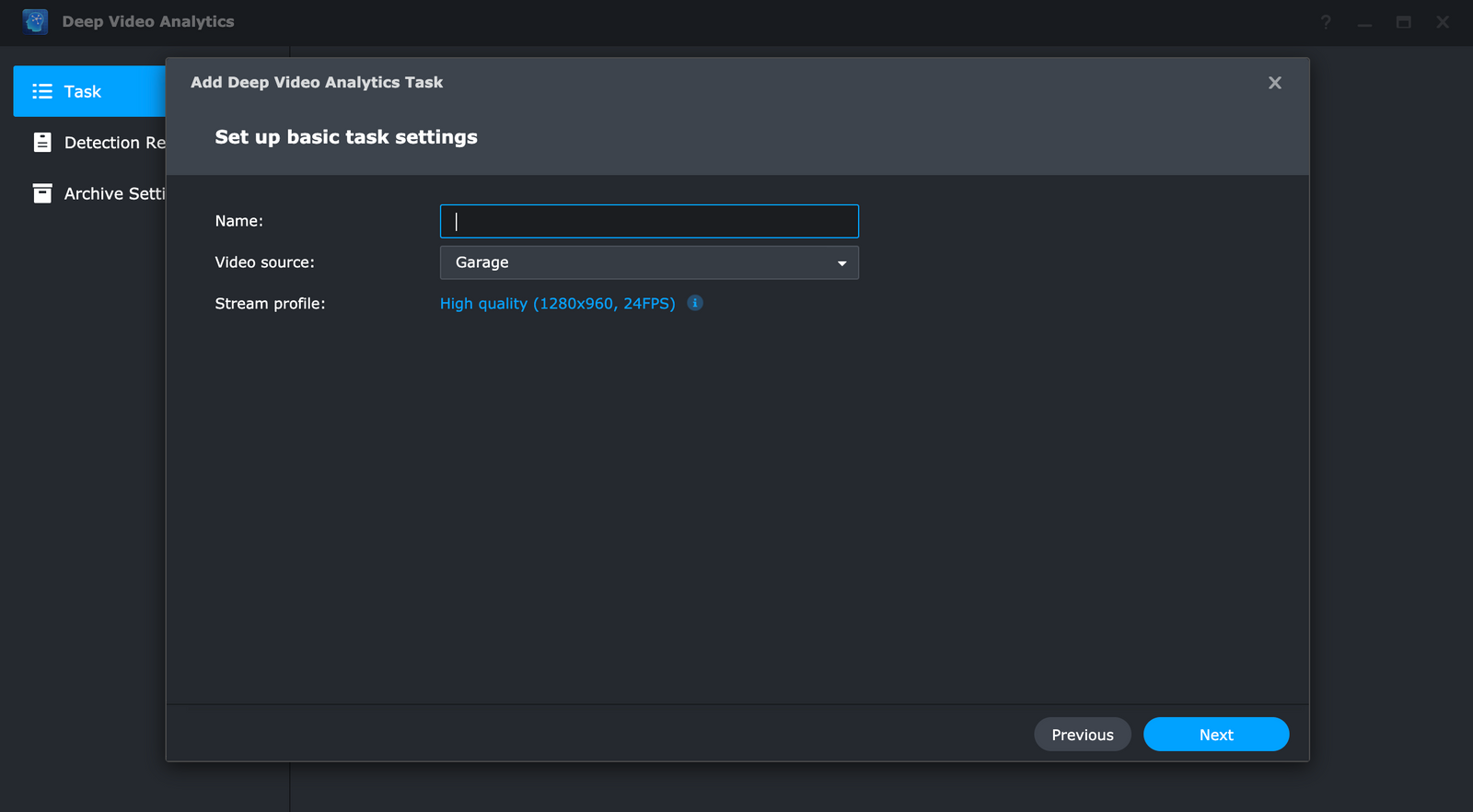

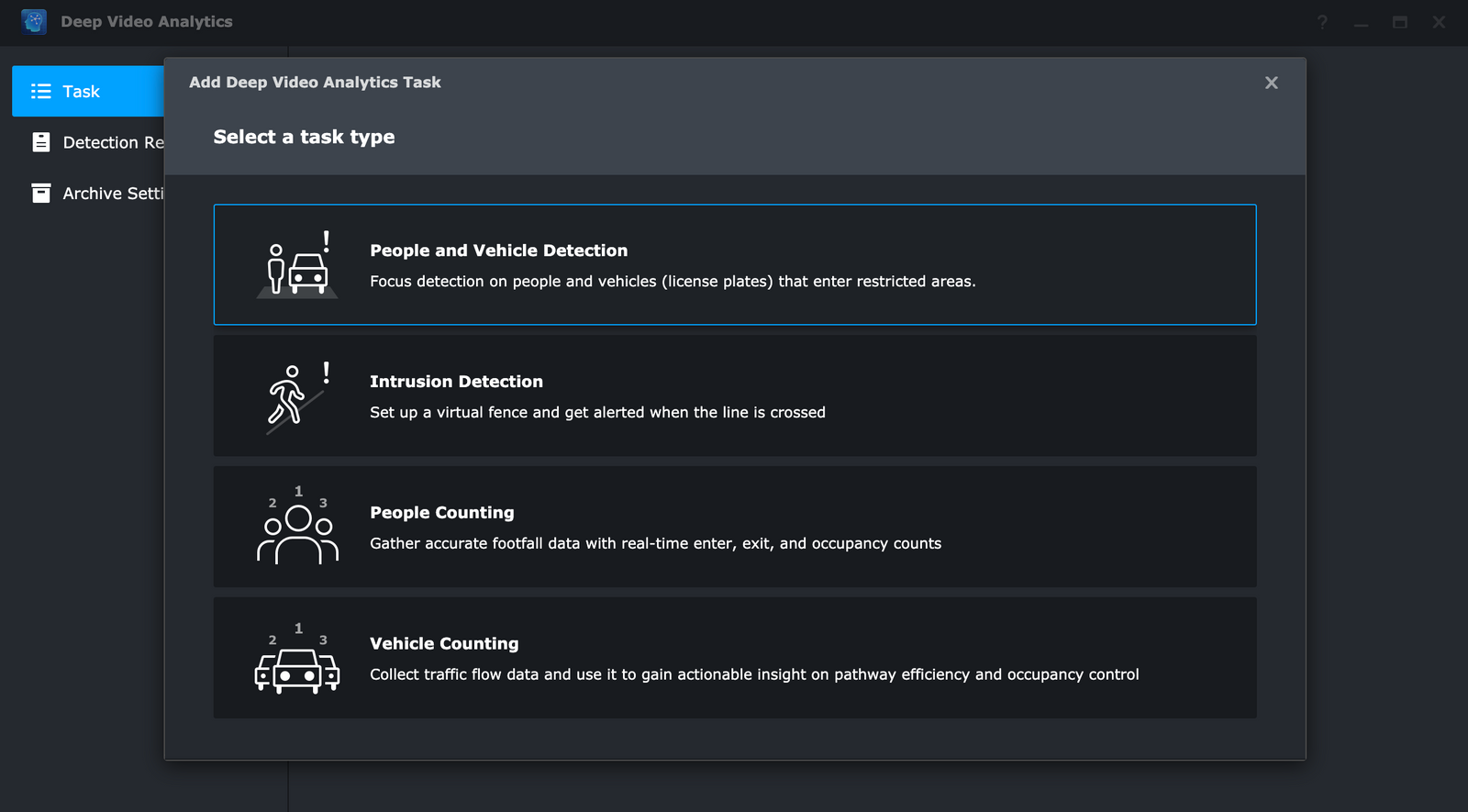

Svaka konfiguracija ima jedinstveni čarobnjak koji će omogućiti prilagođeno podešavanje u smislu kamere, činjenice da želimo detektirati ljude i vozila u isto vrijeme, kao i druge specifične parametre.

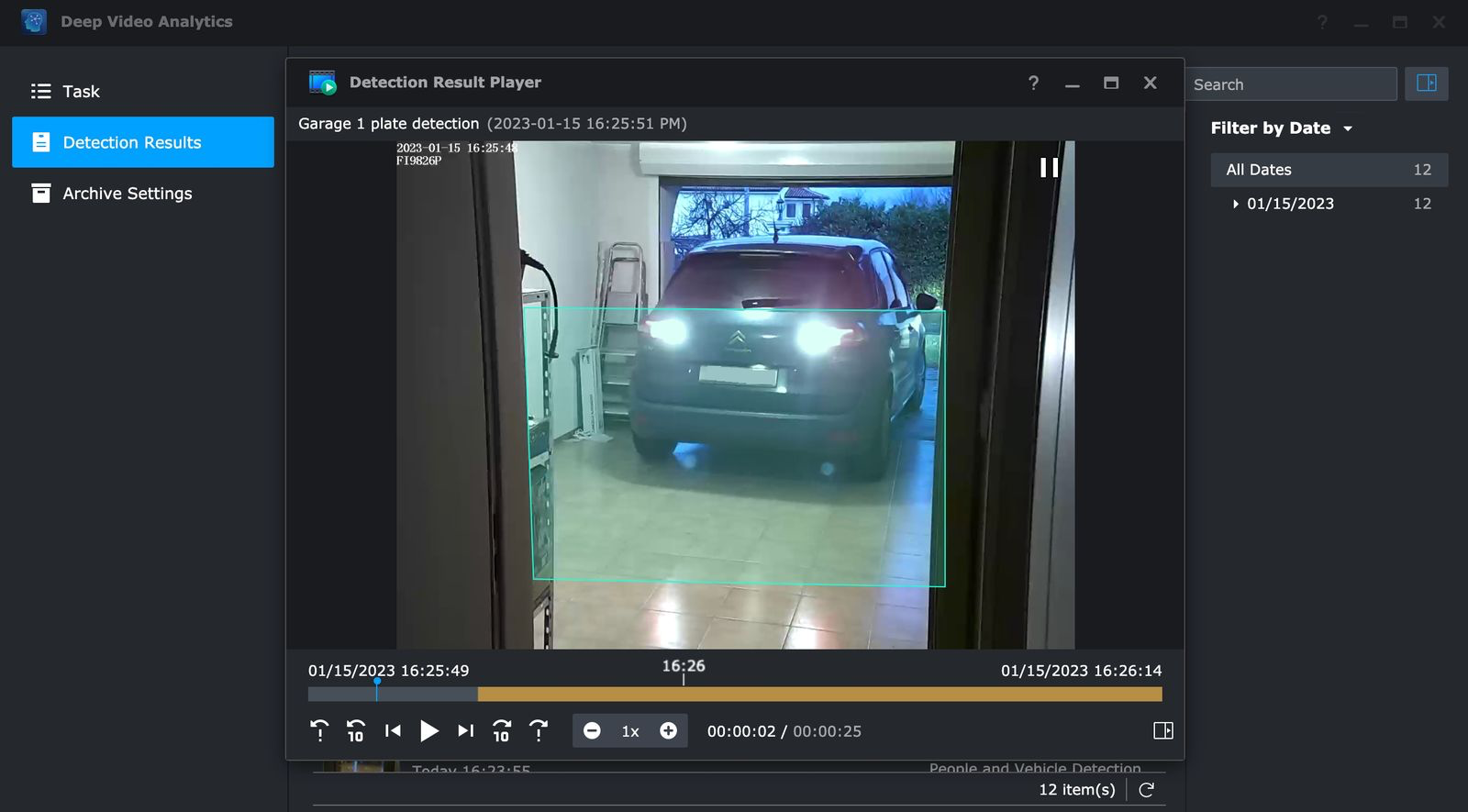

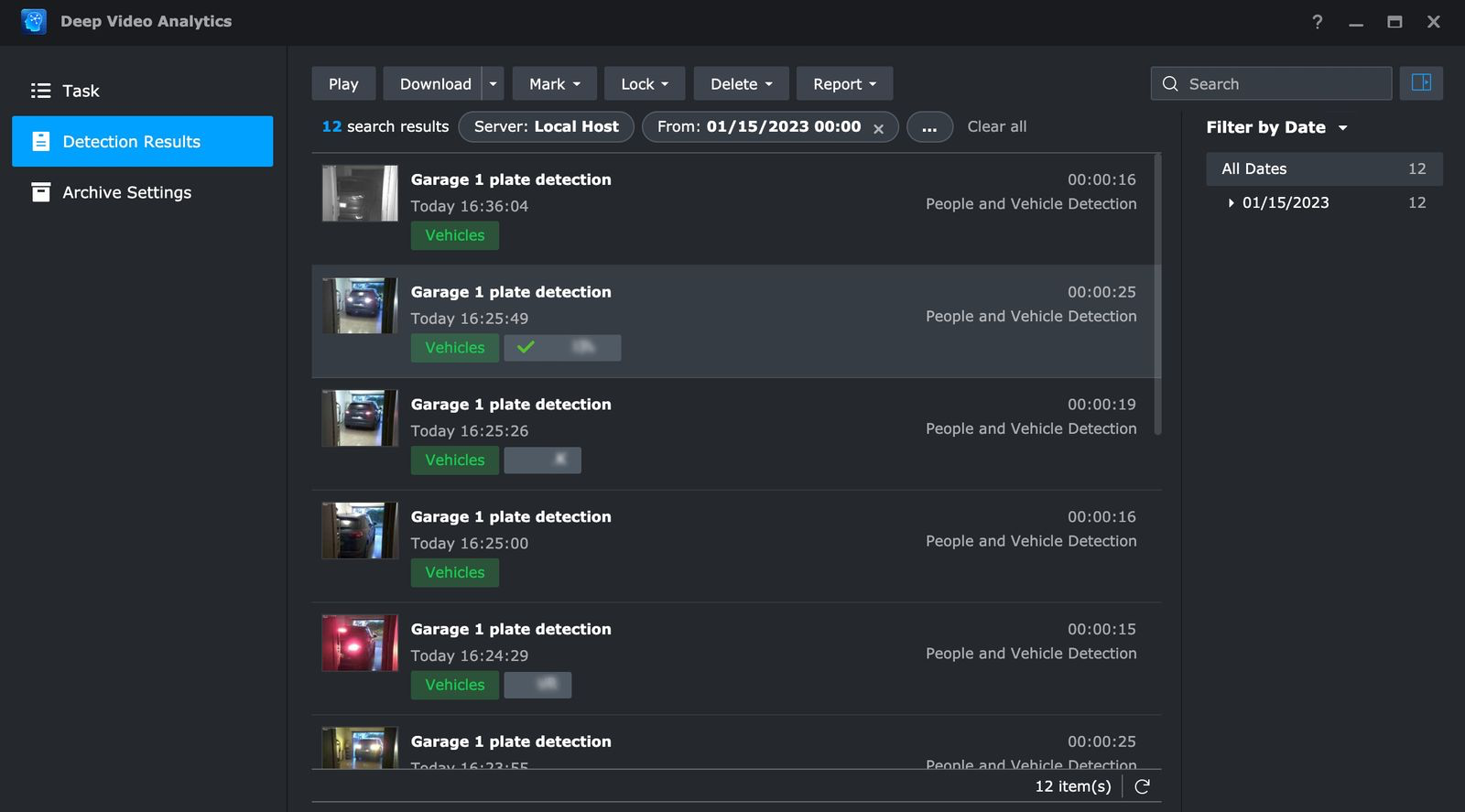

Detekcija ljudi i vozila radi jako dobro, uključujući i slabo osvijetljena okruženja s nešto lošijom kamerom. Ovisno o izvoru svjetla, položaju kamere i kvaliteti možemo očekivati bolje ili lošije rezultate.

Razlog zašto su zadaci dubinske analitike izvrsni jest to što mogu dodatno pokrenuti različita konfigurirana pravila radnji (o njima više kasnije) kako bi se cijeli proces pojednostavnio. Na primjer, nakon prepoznavanja registarske pločice rampa može omogućiti ulazak ili izlazak vozila.

Slično vozilima, brojanje i otkrivanje ljudi funkcionira na isti način, a povrh toga s vrlo dobrim rezultatima.

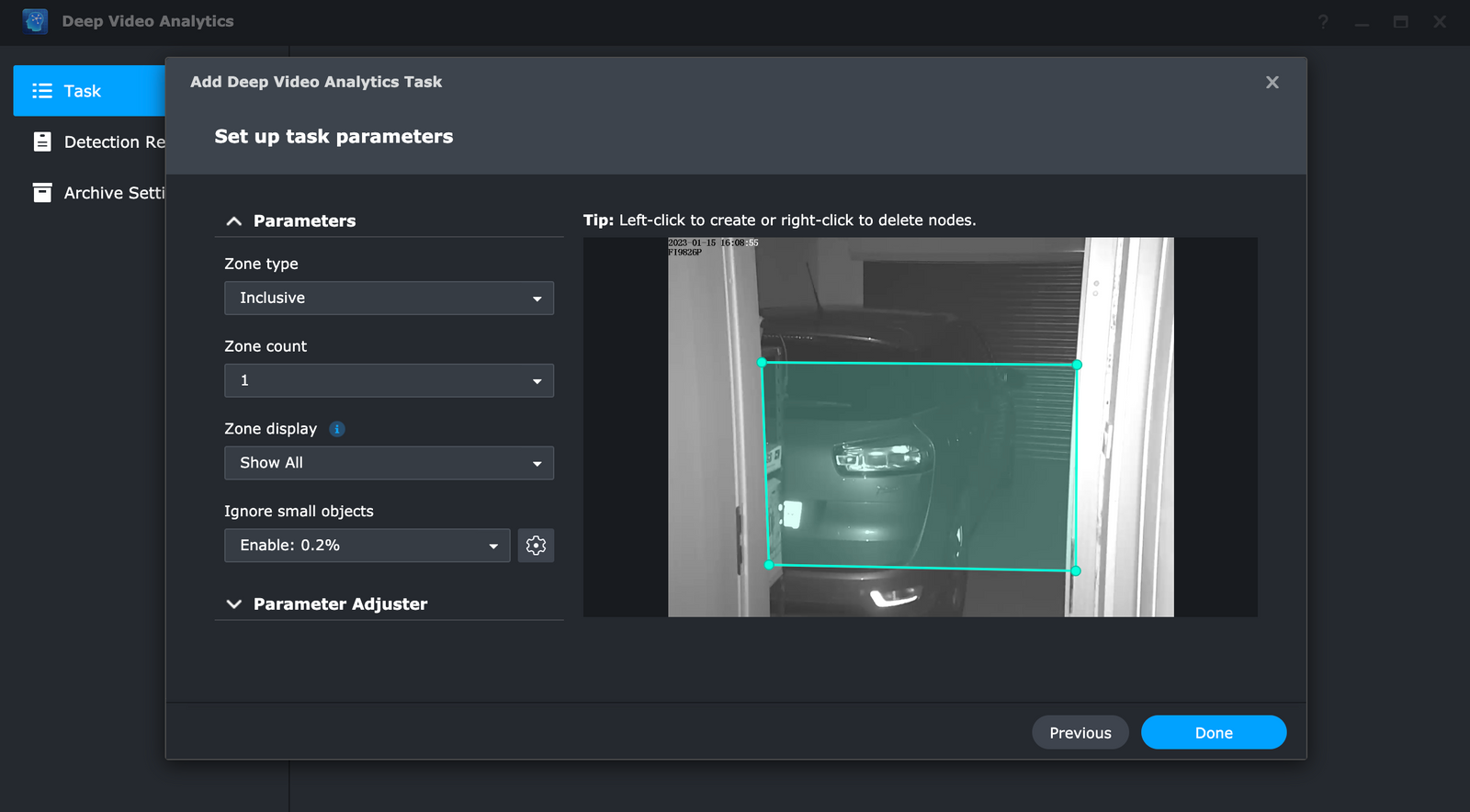

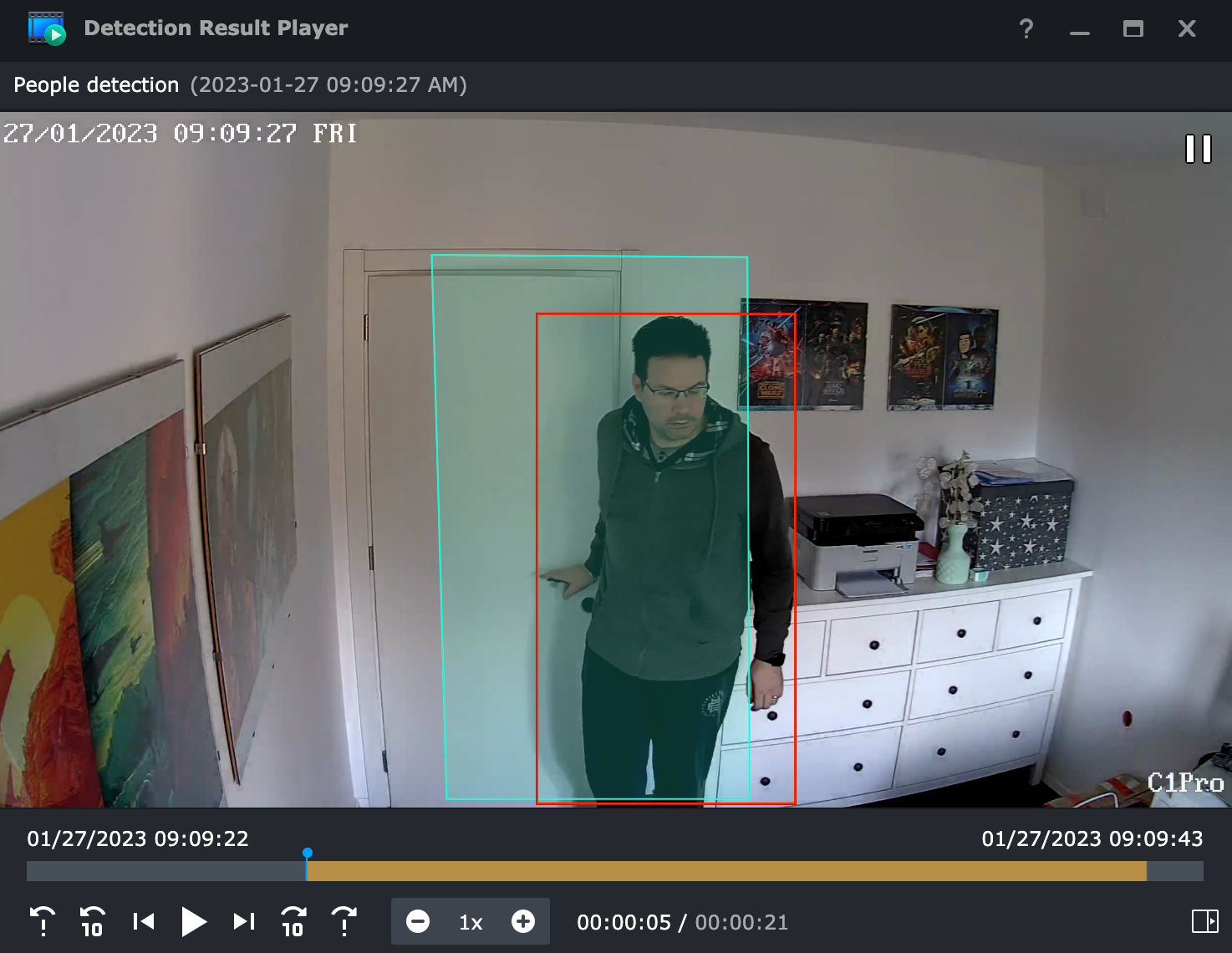

Slično detekciji vozila, detekcija ljudi radi gotovo na isti način. Nakon što smo konfigurirali zone i druge parametre, integrirani GPU će obaviti sav težak posao kada je u pitanju detekcija ili brojanje. Kamere s uključenim noćnim radom pri slabom osvjetljenju također će snimiti ljude koji se kreću, kao i njihova lica ako ista budu otkrivena.

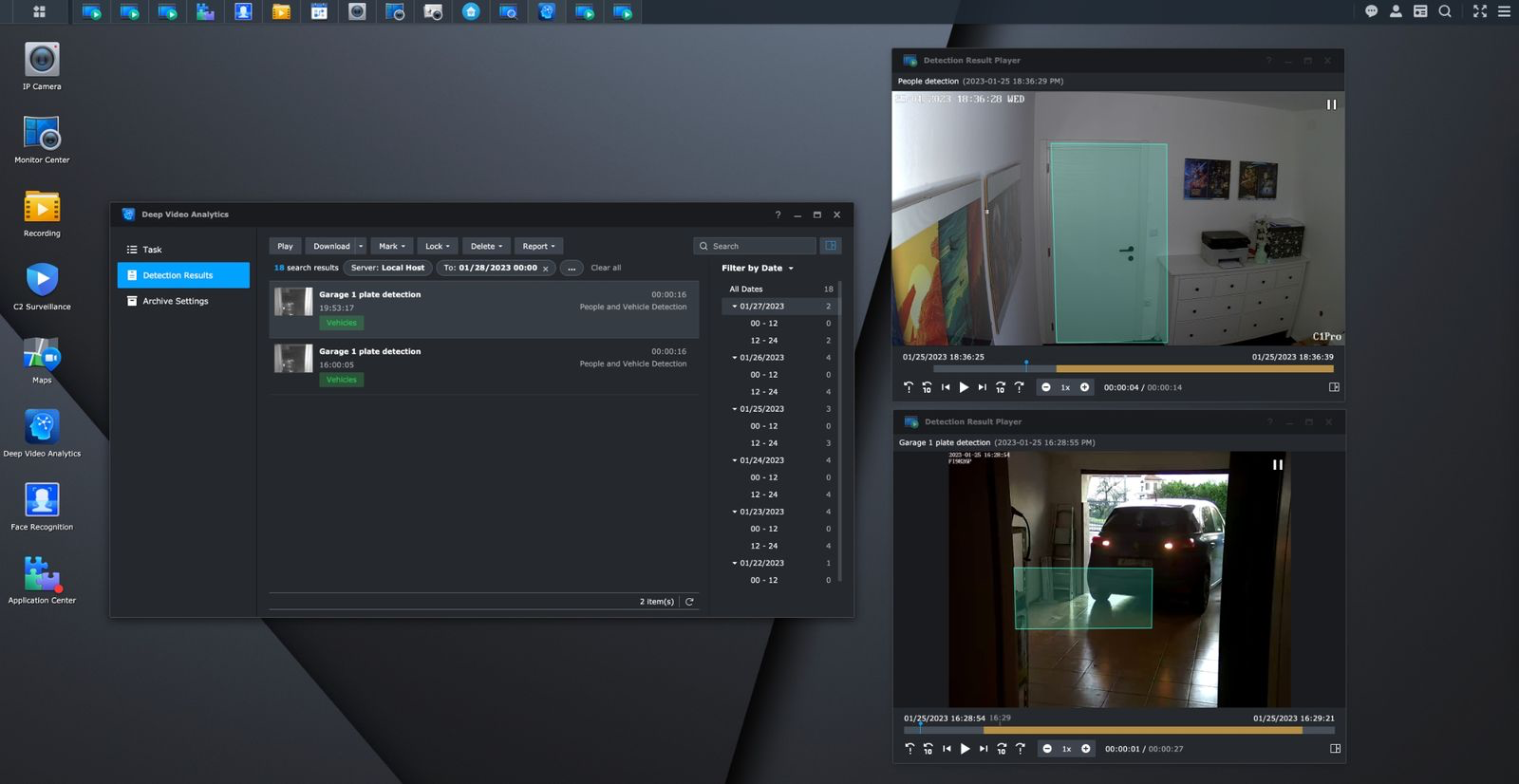

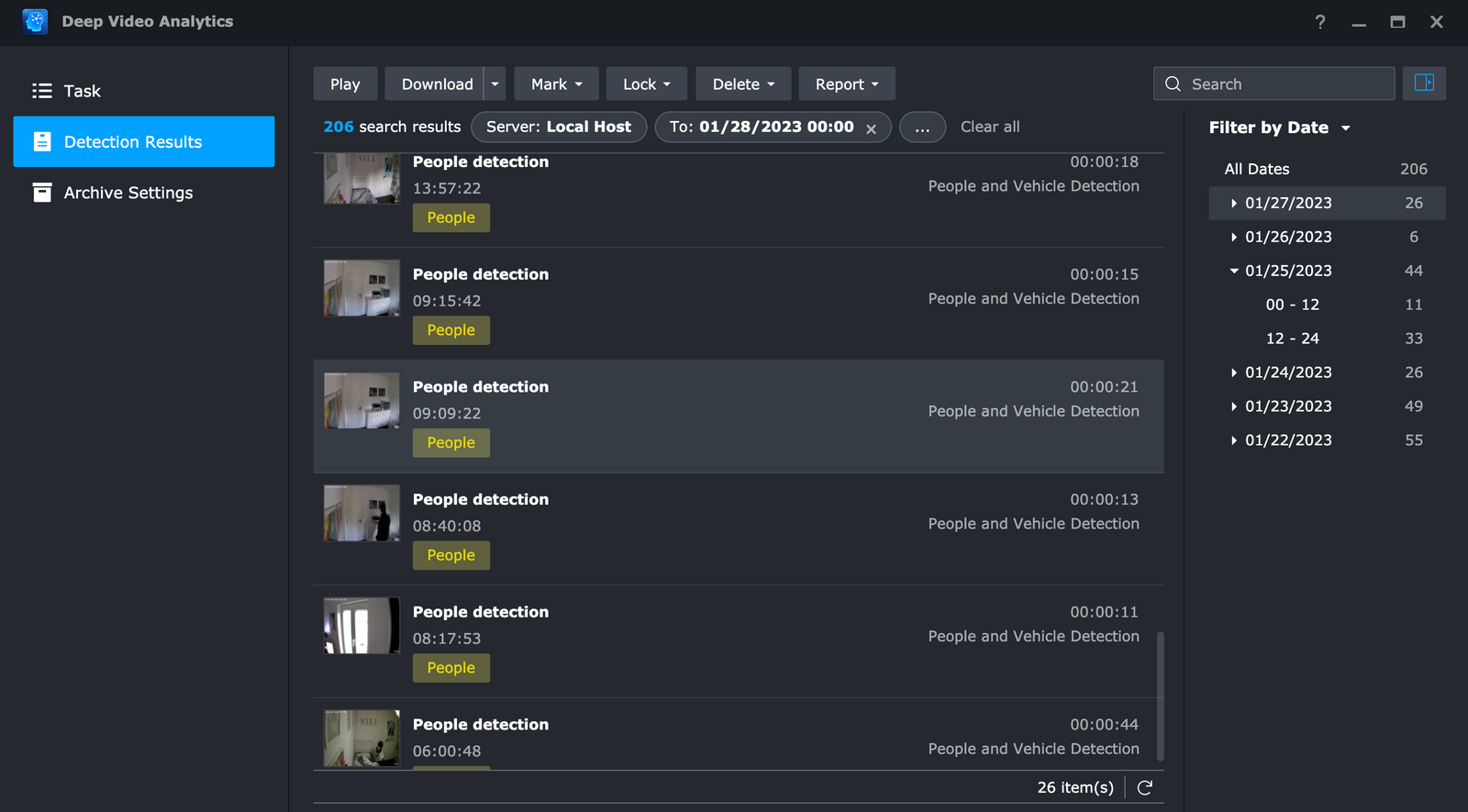

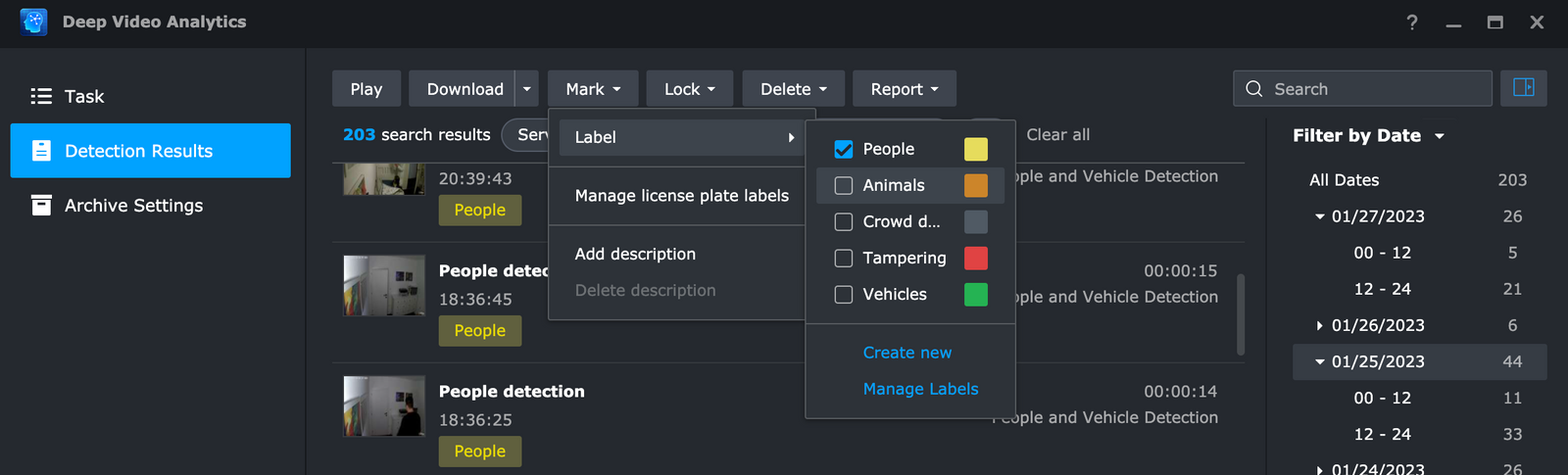

Analitički dio ovog rješenja bogat je značajkama i jednostavan je za korištenje. Uz brojne filtere koji nam pomažu suziti pretragu, Deep Video modul također nudi upravljanje oznakama i izvješća kako bi korisnik dobio bolji i lakši pregled snimljenog materijala. Izvješća mogu biti u obliku HTML datoteke ili vrijednosti odvojene zarezom (CSV) koje se mogu uvesti u proračunsku tablicu. Izvješća o registarskim tablicama uključuju stvarni broj tablice, snimku same tablice kao i vozila.

Ako bih mogao reći jednu stvar koja mi smeta kod ovoga je da je preuzeta snimka u MP4 formatu, ali bez iscrtane "zone" koji se može vidjeti pomoću Surveillance station playera. Bilo bi lijepo kada bi postojao izbor preuzimanja snimke sa i bez preklapanja.

: Prepoznavanje lica

Slično modulu Deep Video Analytics, Face Recognition je još jedna inteligentna značajka samo za DVA model. Konfiguriran kao zaseban zadatak, omogućit će prepoznavanje lica ljudi na dostupnim kamerama. Ovisno o samoj kvaliteti uređaja, njegovom položaju, osvjetljenju okoline i tako dalje, rezultati će varirati. Ovaj modul kao i onaj za vozila omogućuje stvaranje baze podataka korisnika na temelju njihovih slikovnih profila.

Postotak podudaranja može odrediti SVS administrator počevši od zadane vrijednosti od 80%. Također, baš kao i kod otkrivanja registarskih pločica, akcijske radnje se mogu konfigurirati koje će uslijediti u slučaju specifičnog otkrivanja.

U mom testiranju, prepoznavanje je radilo jako dobro osim u potpuno mračnoj prostoriji s osobom koja se brzo kreće. To ne bi bio problem za kameru visoke rezolucije i specifikacija koje odgovaraju takvom scenariju.

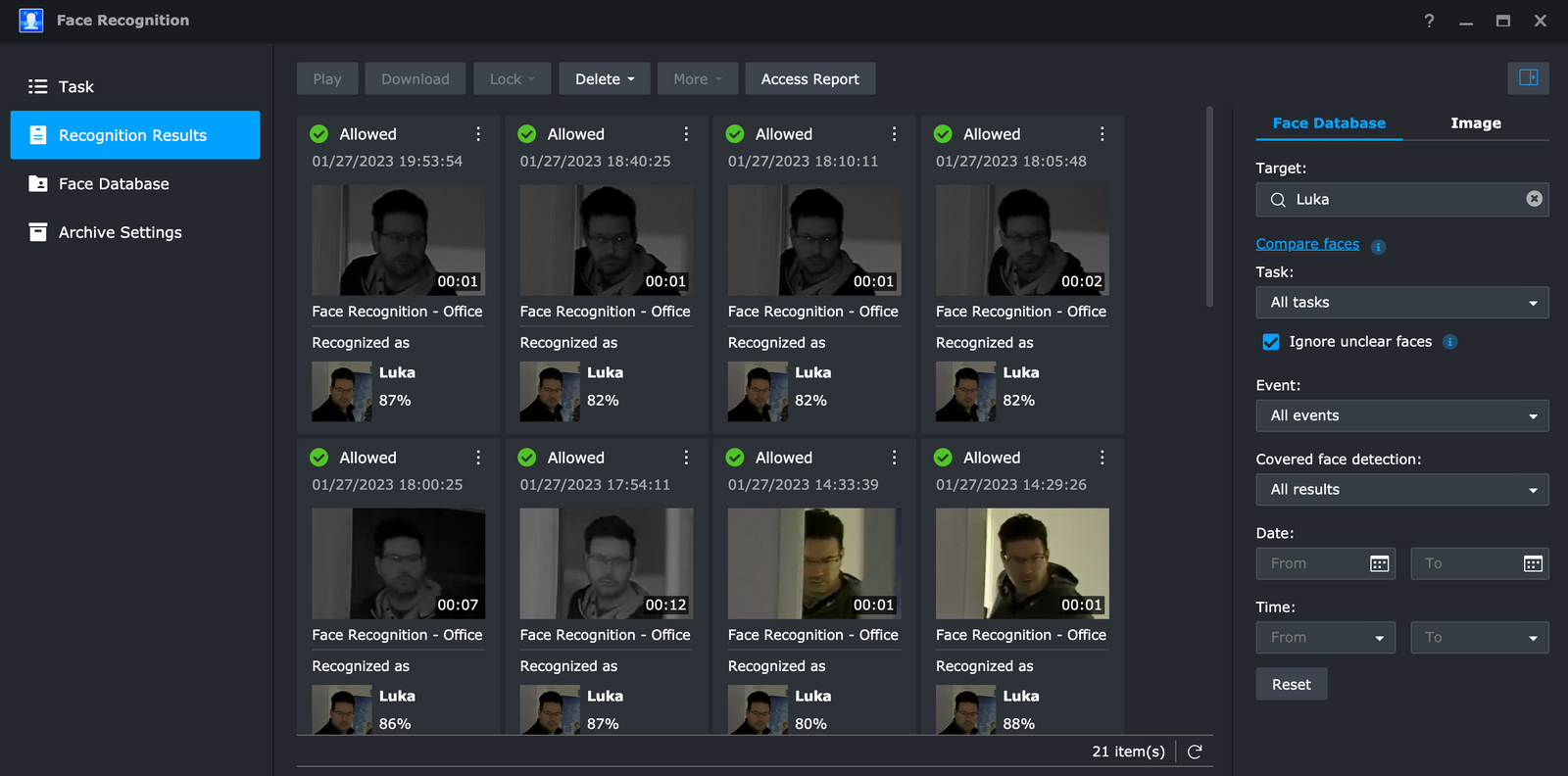

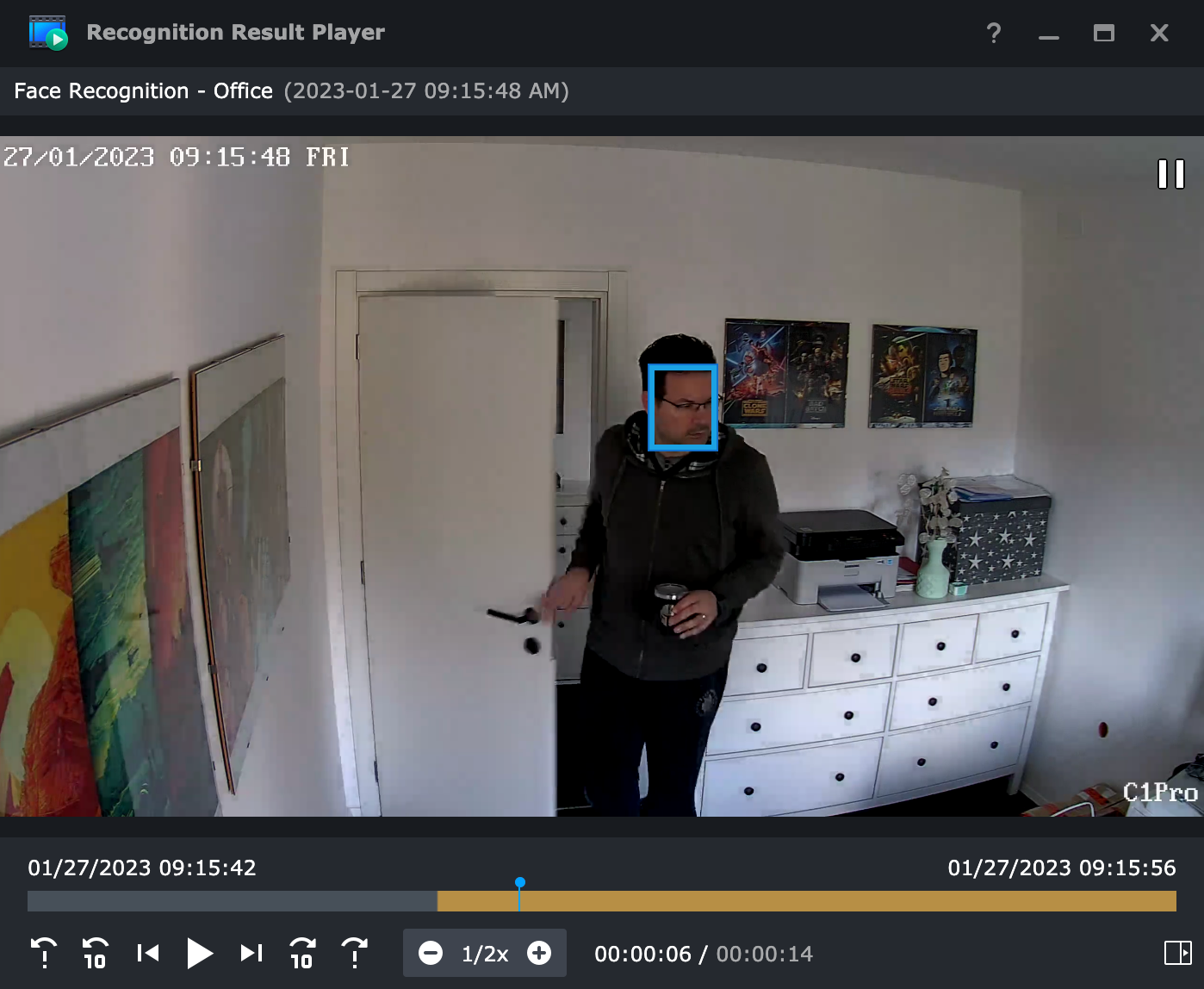

U svakom pristojnom ili vrlo dobro osvijetljenom testu, prepoznavanje je bilo 100% uspješno u podudaranju s pragom raspoznavanja postavljenim na 80%. 2K, 1440p kamera bila je vrlo brza u pogledu snimanja lica, s prepoznavanjem koje se događalo čim je subjekt ušao u "vruću zonu" čak i na sekundu.

Kao i kod Deep Video Analytics, modul Face Detection omogućuje sve vrste filtriranja i pretraživanja, kao i ispravke u slučaju da lice nije ispravno detektirano. Također će omogućiti otkrivanje boja i prikaz imena za prepoznavanje tako da će vizualno svaka osoba koja je prepoznata (ili ne) biti predstavljena sa svojim registriranim imenom u SVS bazi podataka.

Ovdje su prisutne i uobičajene funkcije reprodukcije, preuzimanja, brisanja i zaključavanja u slučaju da je potrebno izvući određenu videodatoteku iz arhive.

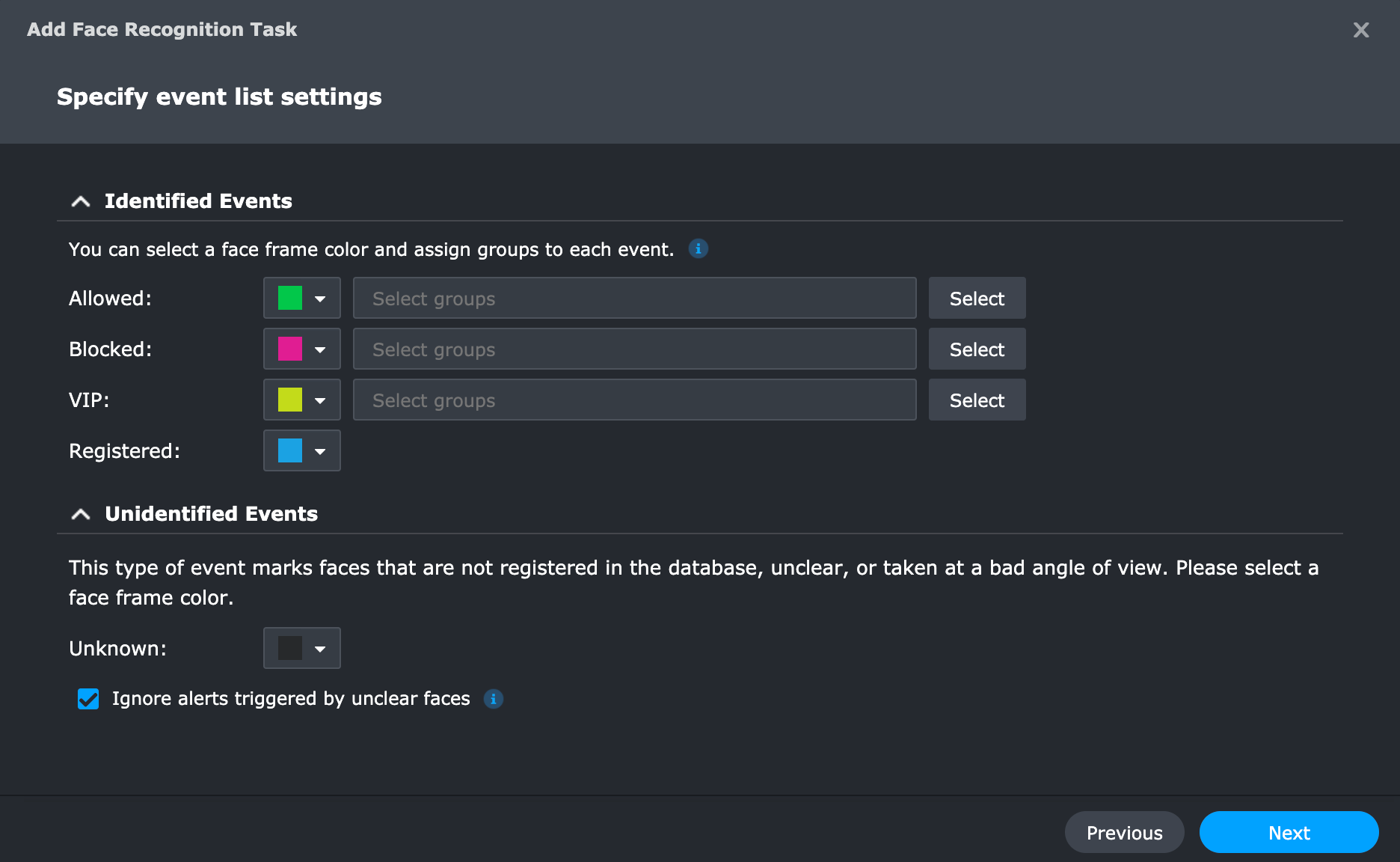

Proces kreiranja zadatka za prepoznavanje lica uključivat će određenu kameru, odabir zone, dakle sve u svemu, gotovo identične opcije kao i čarobnjak za kreiranje osoba i vozila. U slučaju da je potrebno privremeno onemogućiti zadatak bez brisanja, za to isto postoji opcija. Onemogućeni zadatak zadržat će sve postavke i konfiguracije, tako da kada ponovno bude potreban, može se omogućiti pritiskom na gumb.

: Pametno pretraživanje

Iako SVS 9 ima mnogo načina za aktivaciju određenih događaja, te ovisno o kameri detektirati će i najmanju promjenu, s vremena na vrijeme možda će bit potrebno pregledati snimku i pronaći objekt koji nedostaje izvan konfigurirane "vruće zone". Zamislite na trenutak da je nešto nestalo i da je to kamere snimila, ali vi to ne možete pronaći jednostavnim pregledavanjem višesatne snimke.

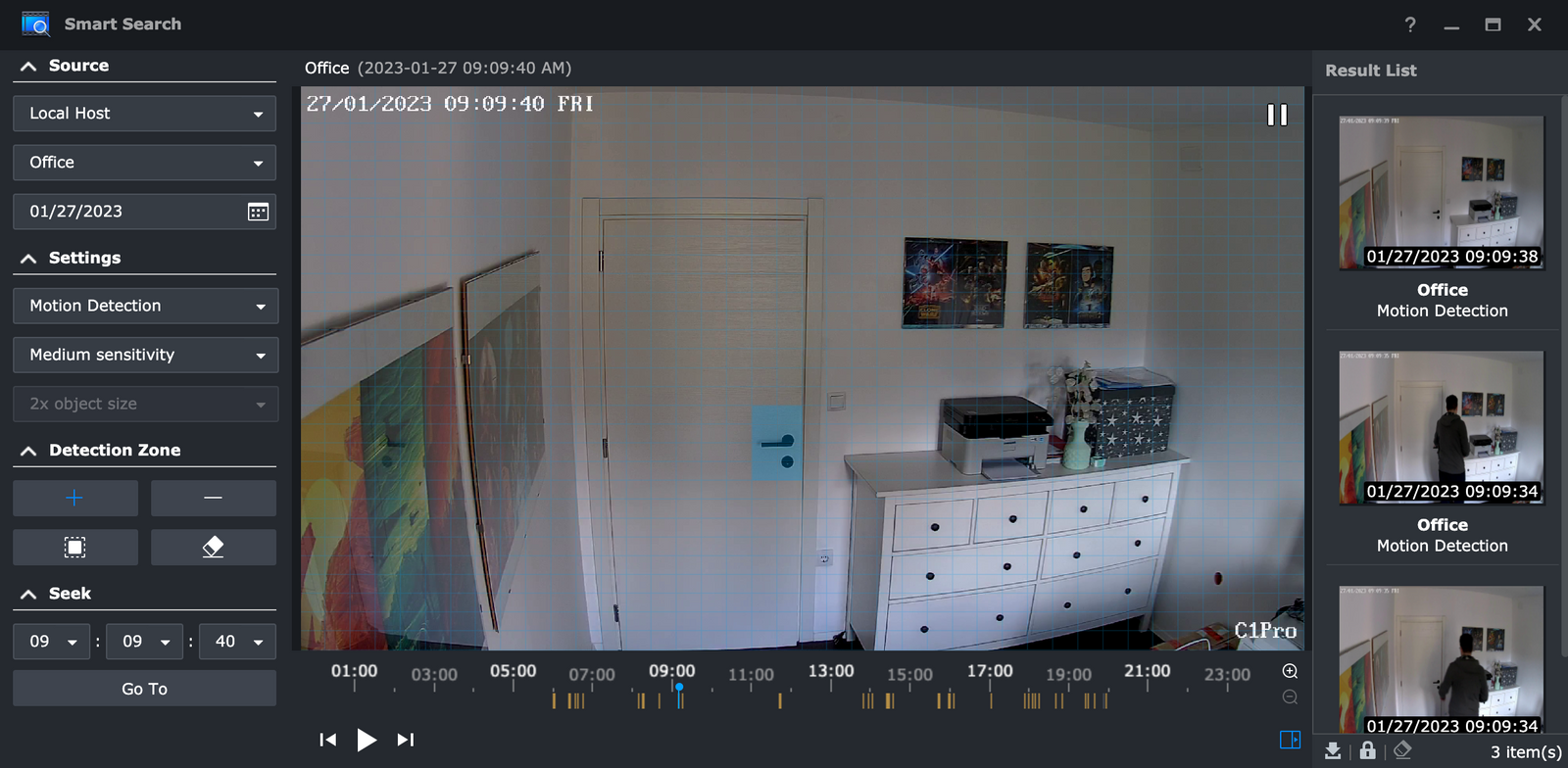

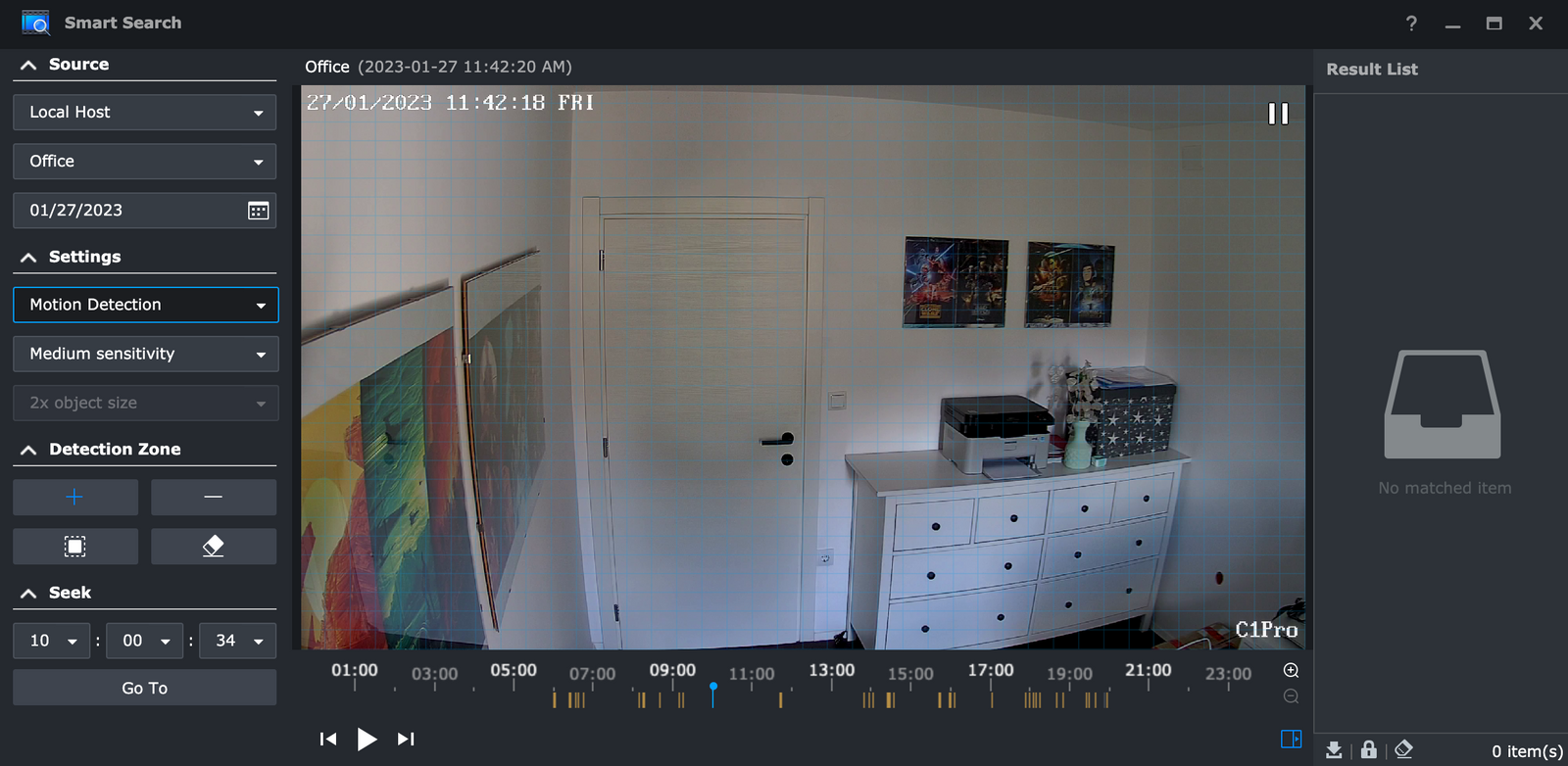

Ovdje pametno pretraživanje funkcionalno dolazi od koristi. Kao jedan od ugrađenih modula, omogućit će "pametan" pregled snimke omogućujući brzo premotavanje svih objekata koji nedostaju u određenom dijelu videa. Na ovaj način moguće je pronaći i detektirati objekt bez pregledavanja sati neprekidnog snimanja u stvarnom vremenu.

: Akcijska pravila

Kao što se može vidjeti, postoji mnogo toga što SVS može učiniti automatski u smislu otkrivanja i prepoznavanja. No, to nije sve što može. Uz mogućnost integracije s raznim drugim uređajima (zvona, vrata, rampe itd.) postalo je očito da postoji potreba za povezivanjem SVS-a na neki način s određenim vanjskim uređajima ili drugim platformama.

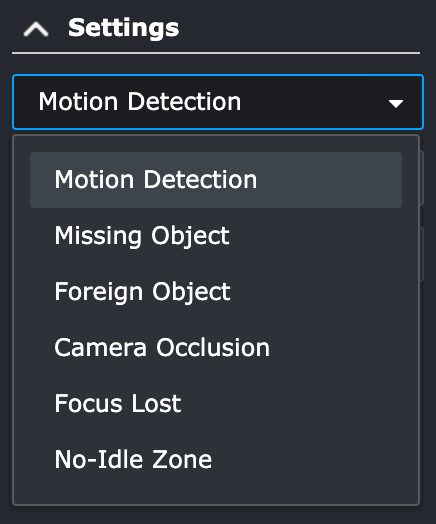

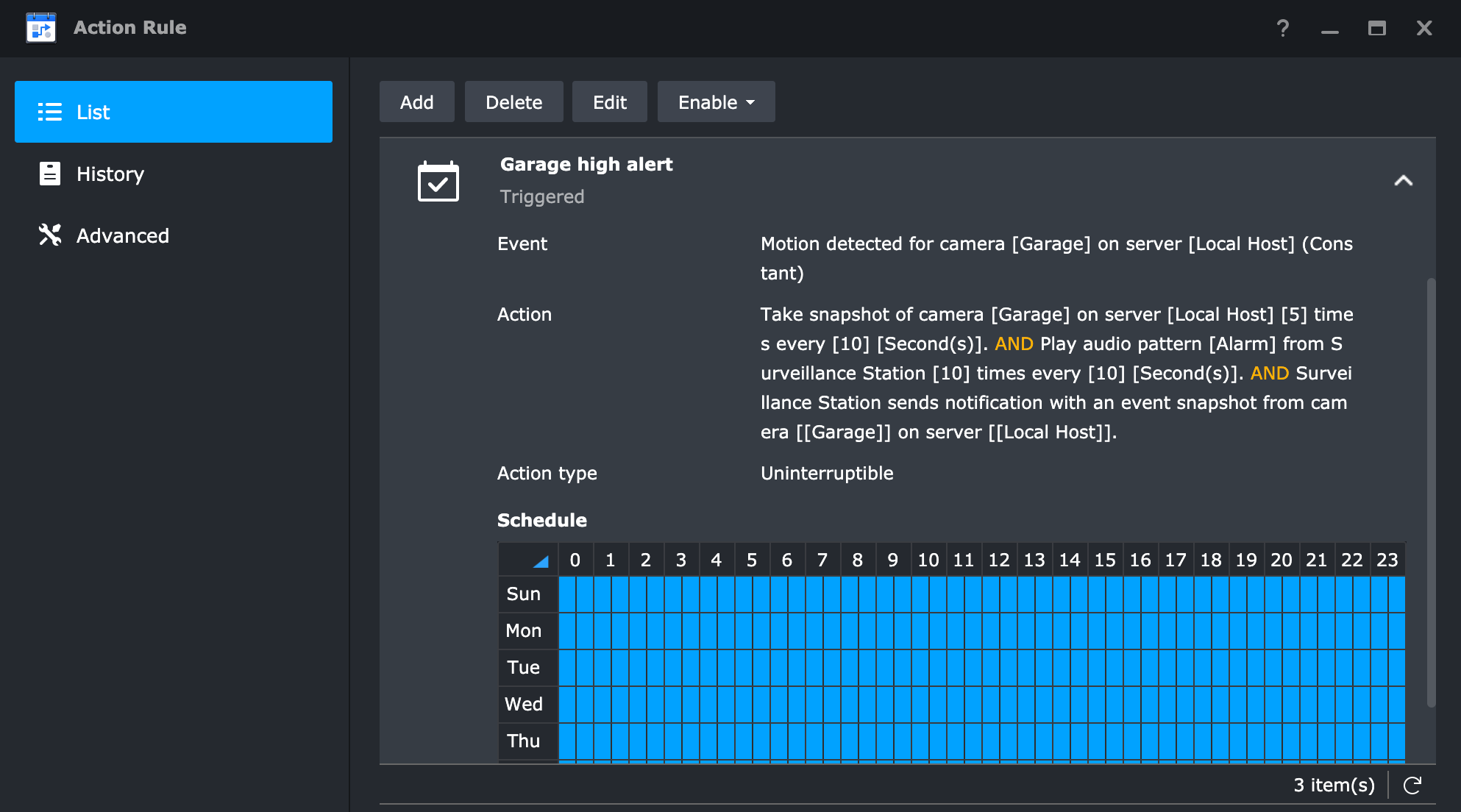

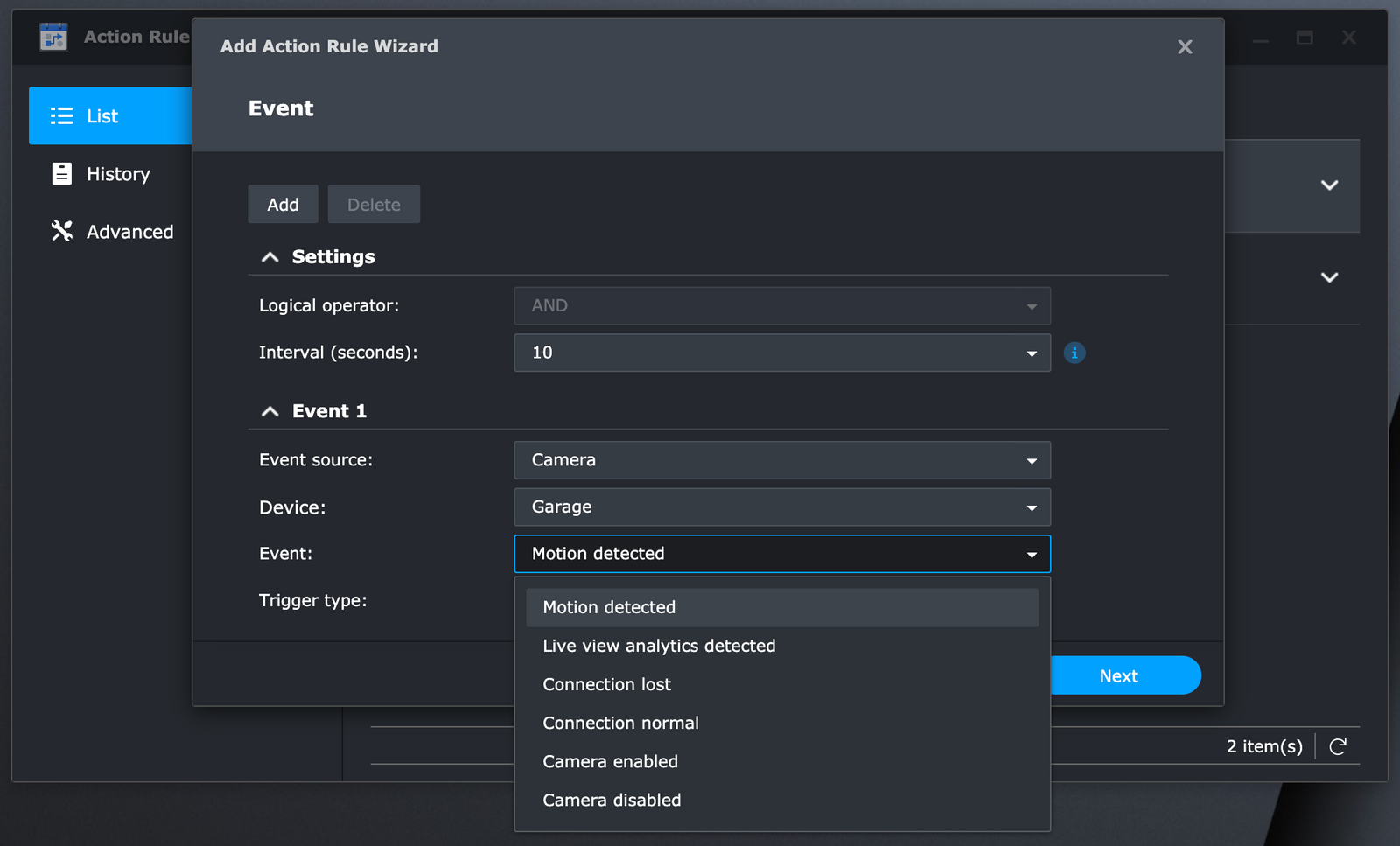

Ovdje na scenu stupaju akcijska pravila. Jednostavan, ali moćan skup konfigurabilnih pravila koja se mogu koristiti u brojnim situacijama. Jednostavan primjer bio bi da se nakon detekcije oglasi alarm ili da dobijemo snimku situacije. Drugi bi bio da se upozorenje pošalje vanjskom sustavu. Možda želimo upozorenje kada je kamera onesposobljena, činjenica je da postoji puno opcija ovisno o konkretnoj situaciji.

Još jedna sjajna stvar kod pravila je da možemo dodati više radnji i događaja kako bismo stvorili jedno pravilo koje će pokrenuti drugi događaj, poslati upozorenje i napraviti snimku, sve u isto vrijeme.

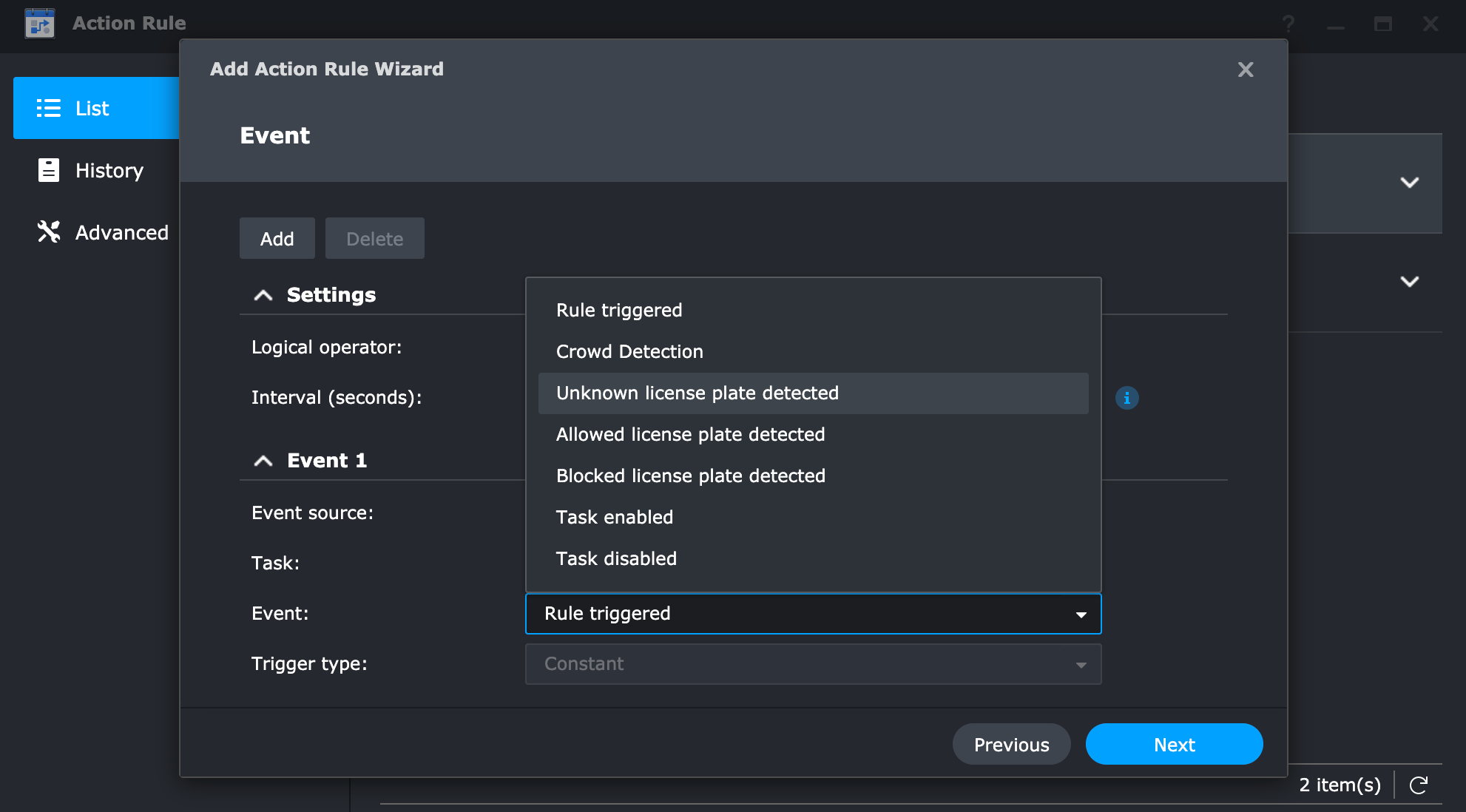

Detekcija lica i Deep Video Analytics također imaju ugrađenu metodu koja se može aktivirati, ali ne u svim slučajevima. Na primjer, otkrivena nepoznata registarska pločica neće se moći poslati vanjskom sustavu pomoću webhook POST metode (dolazi u drugoj polovici 2023.), ali će umjesto toga moći koristiti internu platformu za obavijesti. Općenito, mehanizam radi jako dobro, brzo i zadovoljit će većinu potreba. Vanjski povezani uređaji također su podržani, ali hoće li raditi kako se očekuje ovisit će o stvarnom testiranju, stoga svakako napravite odgovarajuće testove prije nego što se obvežete.

: Home Mode

Stvaranje akcijskih pravila također će biti potrebno ako ih želimo koristiti s nekim drugim elementima SVS platforme. Jedan primjer bi bio Home Mode.

Home Mode omogućuje prilagodbu snimaka, obavijesti, profila streama i postavki pravila radnji kako bi odgovarali potrebama različitih okruženja. Jedan primjer bi bio ukoliko želimo da unutarnje kamere prestanu snimati tijekom određenih sati ili u potpunosti, kao i da prestanu slati obavijesti u trenutku nekog događaja. Dakle, kad stignemo kući, kamere će i dalje raditi u live modu, samo neće biti nikakvog snimanja.

HM se može uključiti ili isključiti na tri načina. Prvi, jednostavnom prijavom u SVS i okretanjem prekidača, drugi prema rasporedu ili lokacijom geoograde pomoću mobilne aplikacije DS Cam. Ova posljednja metoda omogućit će precizniju promjenu profila jer će detektirati mobilni uređaj koji napušta Wi-Fi područje i uključiti način Home mode. Isto će se dogoditi kada se vratimo i ponovno uđemo u wifi područje. U tom trenutku, zadani Home mode način rada ponovno će se uključiti i sve primijenjene postavke preuzet će kontrolu nad konfiguriranim kamerama.

Dakle, da vidimo što je potrebno učiniti kako bi Home Mode učinkovito radio. Prije svega, moramo razumjeti da su sve postavke unutar modula na snazi kada je Home Mode aktivan. Dok je isključen, koristit će se postavke koje su konfigurirane na razini SVS-a.

Imajući to na umu, evo jednog jednostavnog primjera. Dok sam kod kuće, ne želim da moja uredska kamera snima ikakve događaje. No, kad izađem iz kuće i uključi se kućni način rada, želim da bilježi detekciju pokreta svaki put kad se i ako dogodi.

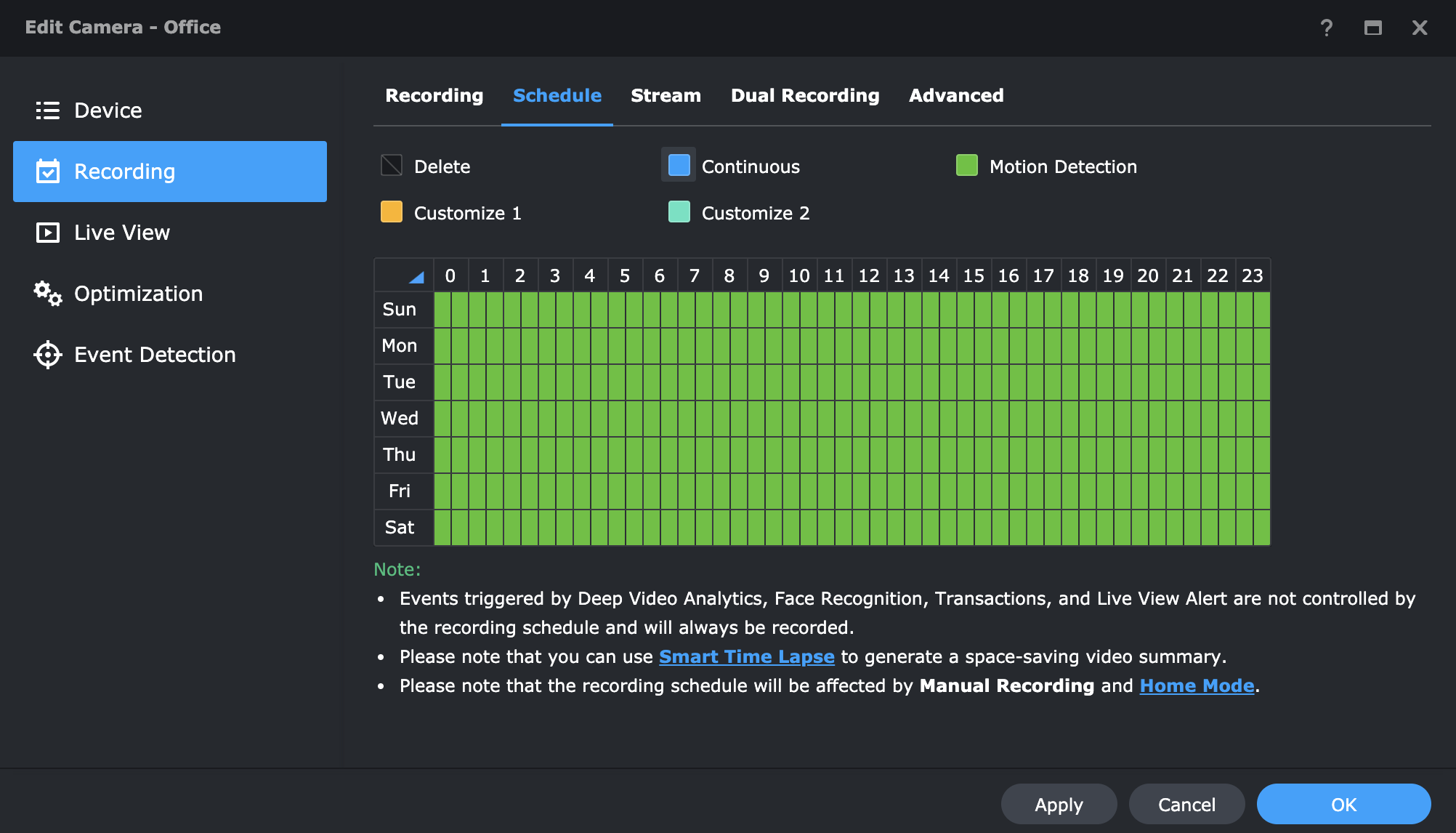

Da bismo to konfigurirali, najprije moramo urediti zadane postavke kamere i zakazati da snima detekciju pokreta cijelo vrijeme.

Ove postavke potrebno je konfigurirati za svaku kameru na koju će utjecati Home Mode, jer možemo konfigurirati HM da radi s nekim kamerama, ali ne sa svima.

Zatim, u HM modulu pod postavkama, moramo konfigurirati sljedeće.

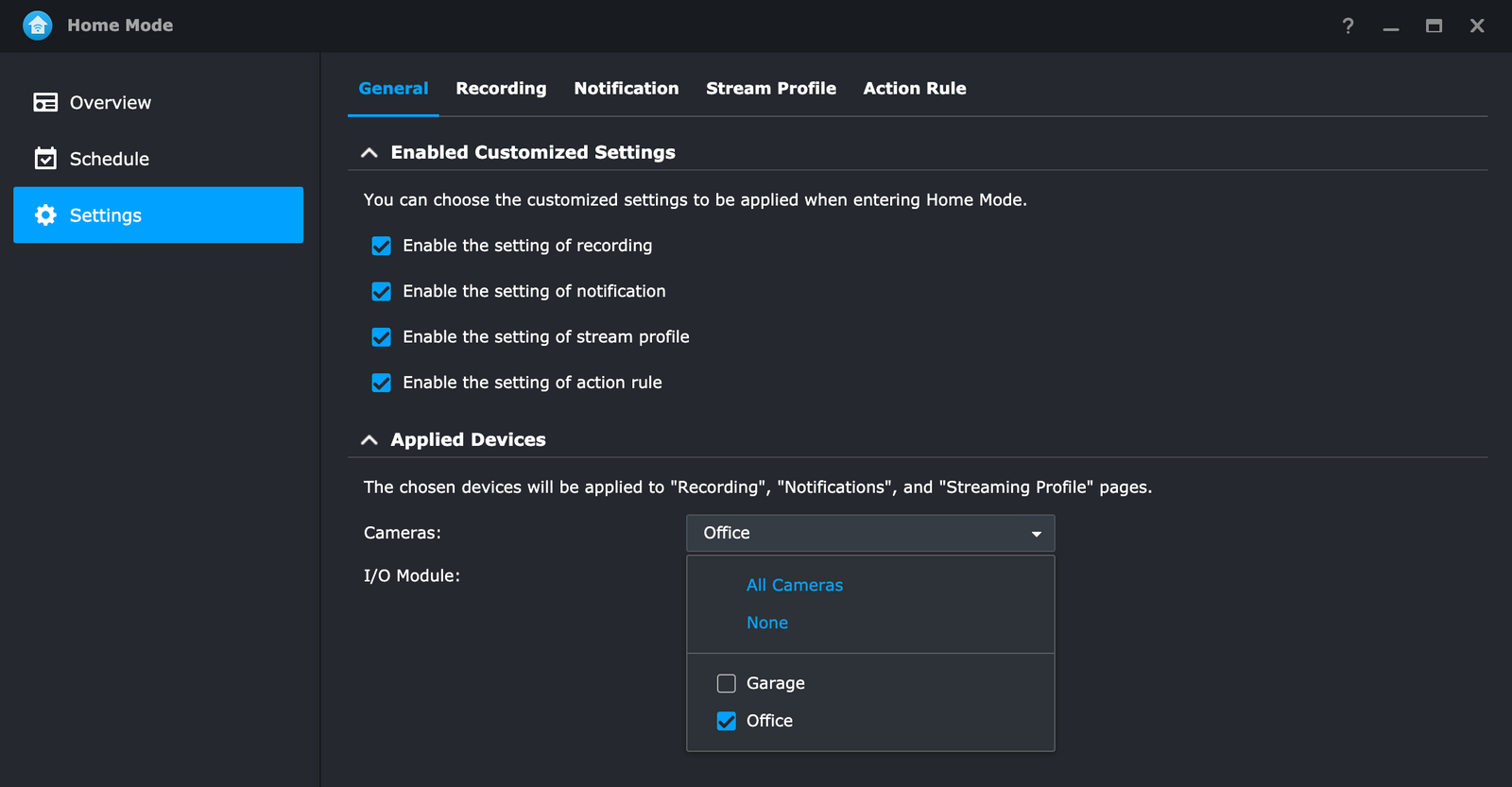

Svaku od opcija unutar HM prozora potrebno je prvo aktivirati koristeći General sekciju. Razlog je taj što možda ne želimo konfigurirati određene obavijesti ili promjene streama kada je HM uključen. Dakle, ovisno o potrebama posjedine sekcije je potrebno aktivirati.

Kao što pokazuje gornja slika, samo će uredska kamera biti uključena kada je HM aktivan, ostavljajući garažnu kameru da radi pod svojim unaprijed definiranim postavkama. Već sam napomenuo, htio sam zaustaviti sva snimanja i obavijesti kada sam kod kuće, koja se odnose samo na uredsku kameru.

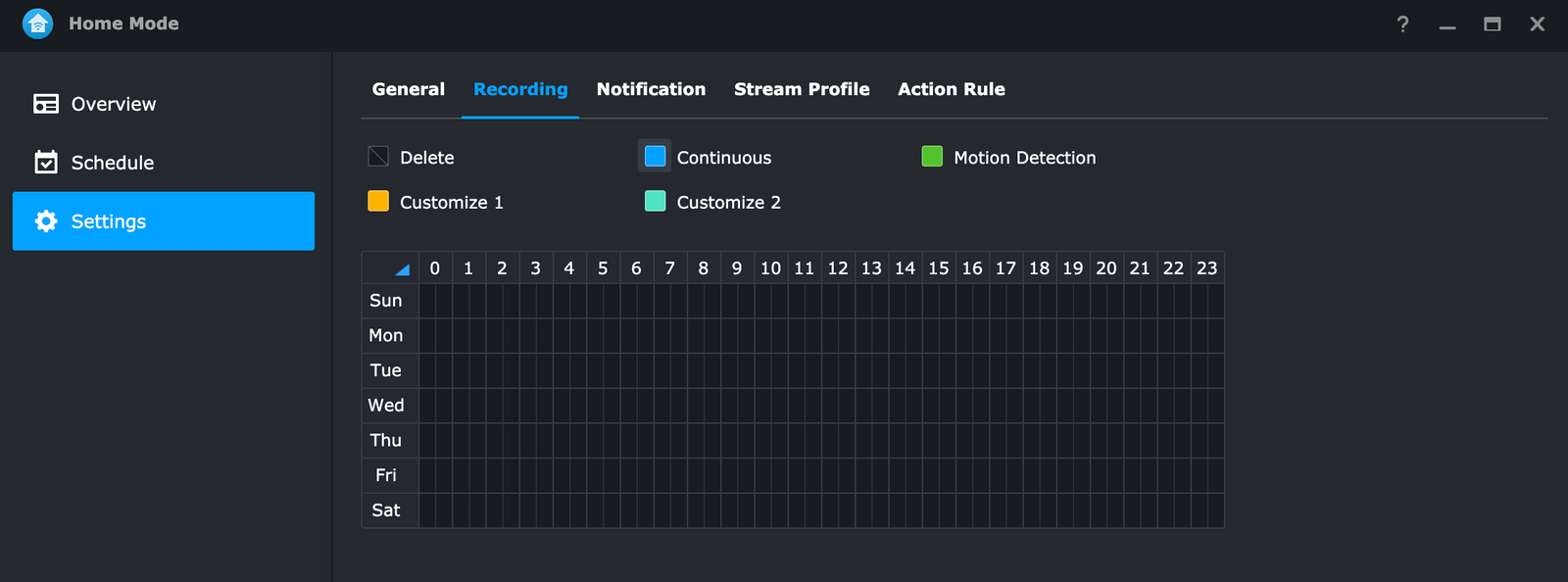

Prelaskom na sekciju za snimanje (recording) u HM-u imat ćemo istu postavku mreže kao dok smo konfigurirali zadane postavke kamere. Ono što ovdje trebamo učiniti je isključiti sve događaje detekcije pokreta.

Dakle, kada je HM uključen, primjerice dok sam kod kuće, ne želimo da SVS snima bilo što preko uredske kamere. Ove postavke će preuzeti kontrolu nad zadanim postavkama (1. slika) dok se HM ne isključi, što će značiti da sam napustio svoju kuću.

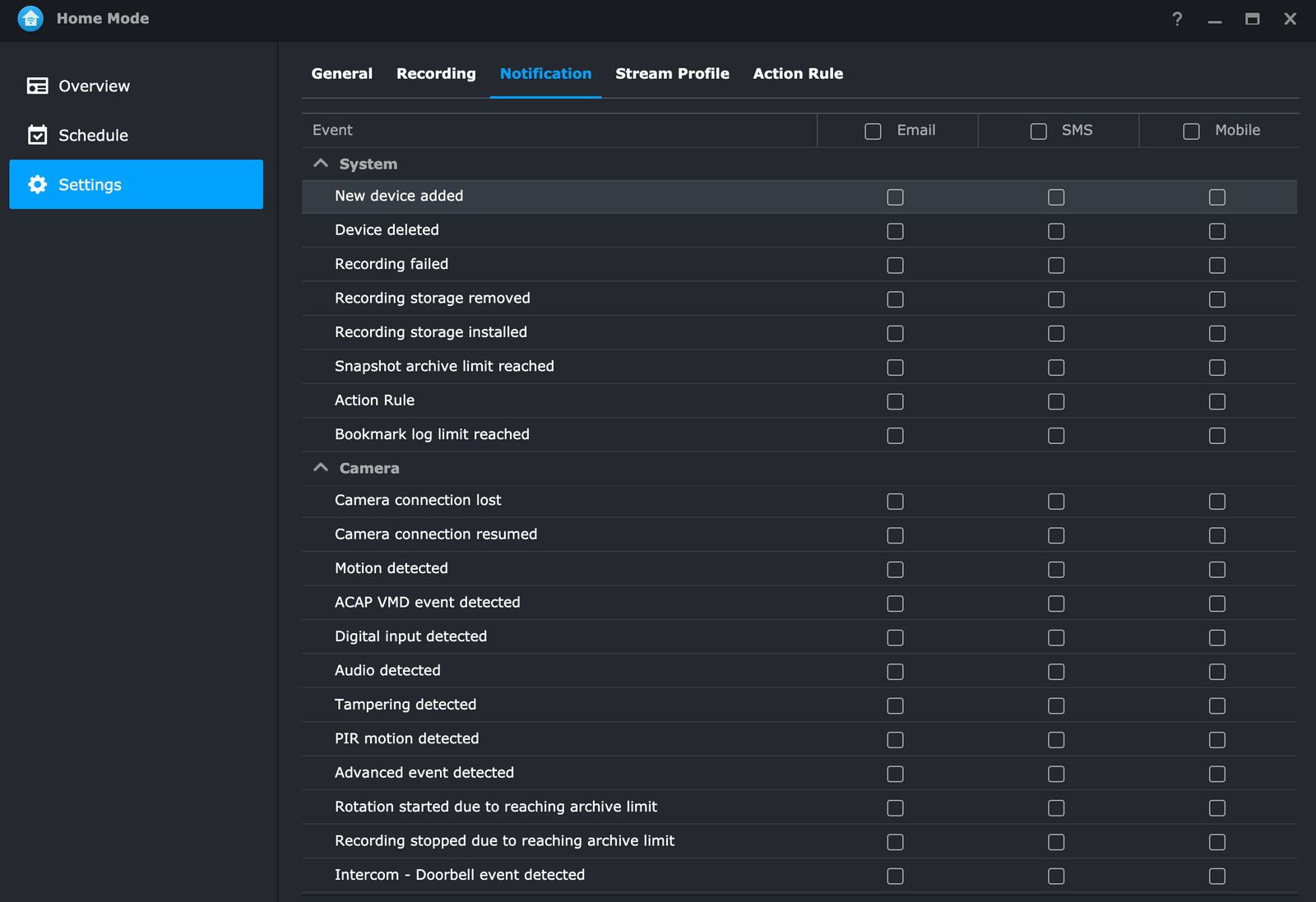

Dok će snimanje prestati, također želim da se ne šalju nikakve vrste obavijesti. Za to će jednostavno onemogućiti sve postavke unutar sekcije obavijesti (notifications).

Naposljetku, želio bih da se aktiviraju određene radnje kada se Home mode uključi ili isključi. Za ovaj sam primjer odlučio poslati jednostavnu obavijest pomoću web-dojavnika (webhook) na vanjsku platformu za chat (Mattermost).

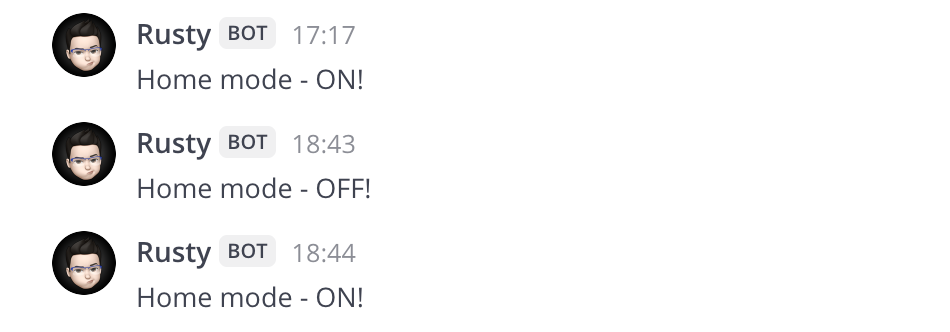

Kada se pokrene događaj (ulazak ili izlazak iz kuće), obavijest će se pojaviti u i kanalu za chat, primjerice poput ove:

Na gornjoj slici možemo vidjeti da sam stigao kući u 17:17, zatim napustio kuću u 18:43 čime sam uključio kamere, samo da bih se vratio kući jednu minutu kasnije i ponovno aktivirao Home mode način rada. Moja postavka konfigurirana je i testirana korištenjem geofence načina rada koji će biti objašnjen u nastavku, ali mogu reći da radi odlično, brz je i vrlo precizan.

Dakle, ukratko, tako funkcionira Home način rada i kao rješenje s jednim gumbom, možemo promijeniti način na koji cijeli naš sustav nadzora radi dok smo kod kuće kao i izvan njega.

Konfiguriranje mobilnog uređaja kao dio geoograde prilikom korištenja Home Mode rada (opcionalno)

Postavljajući svoj mobilni uređaj kao odobreni uređaj kada je u pitanju geoograda kućnog načina rada, postoje određeni koraci koje moramo zadovoljiti prije nego što ovakav način rada postane funkcionalan.

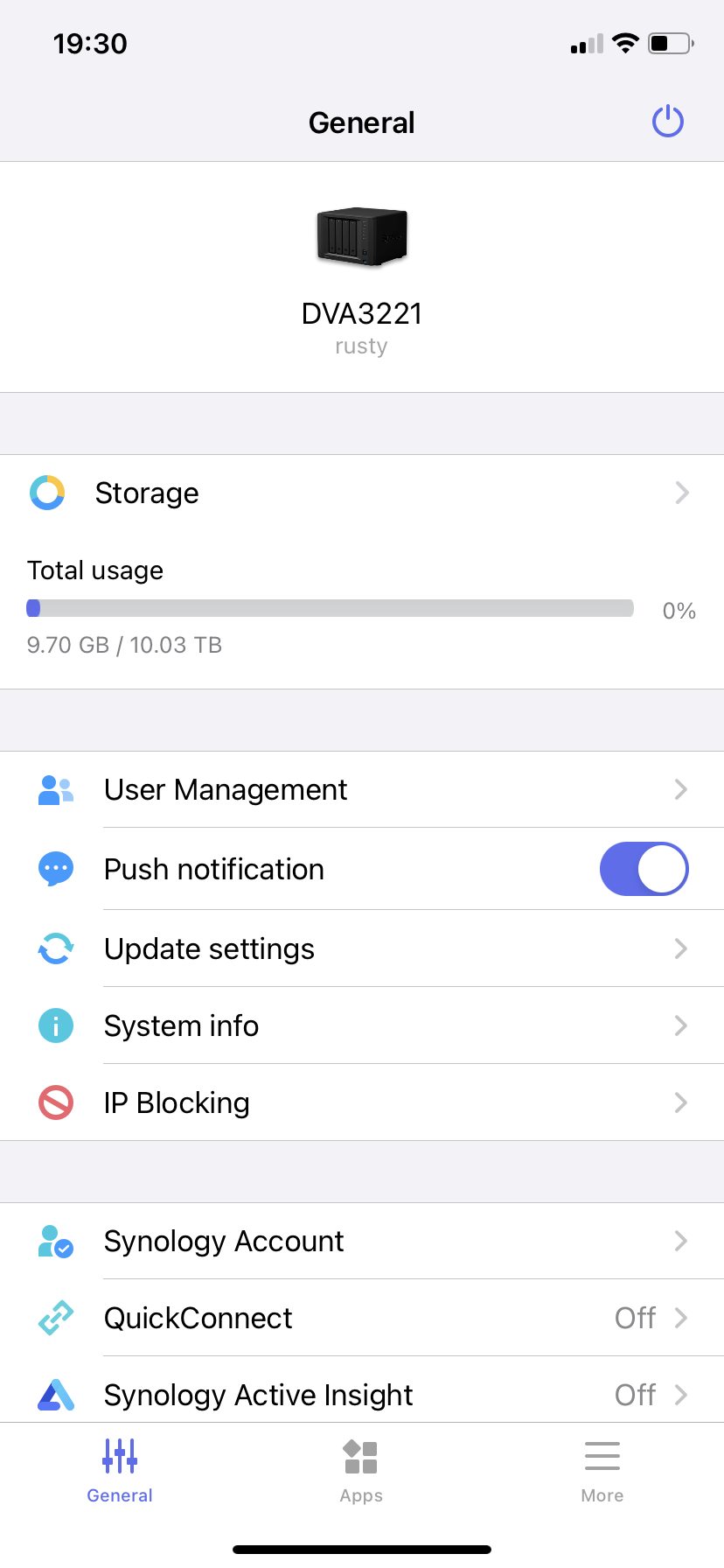

Prvo, na mobilni uređaj moramo instalirati aplikaciju DS Finder. Aplikacija je prisutna u App Storeu kao i u Google Play Storeu. Nakon instaliranja i uparivanja s DVA3221 možemo aktivirati opciju push obavijesti jer će biti korisna prilikom primanja obavijesti.

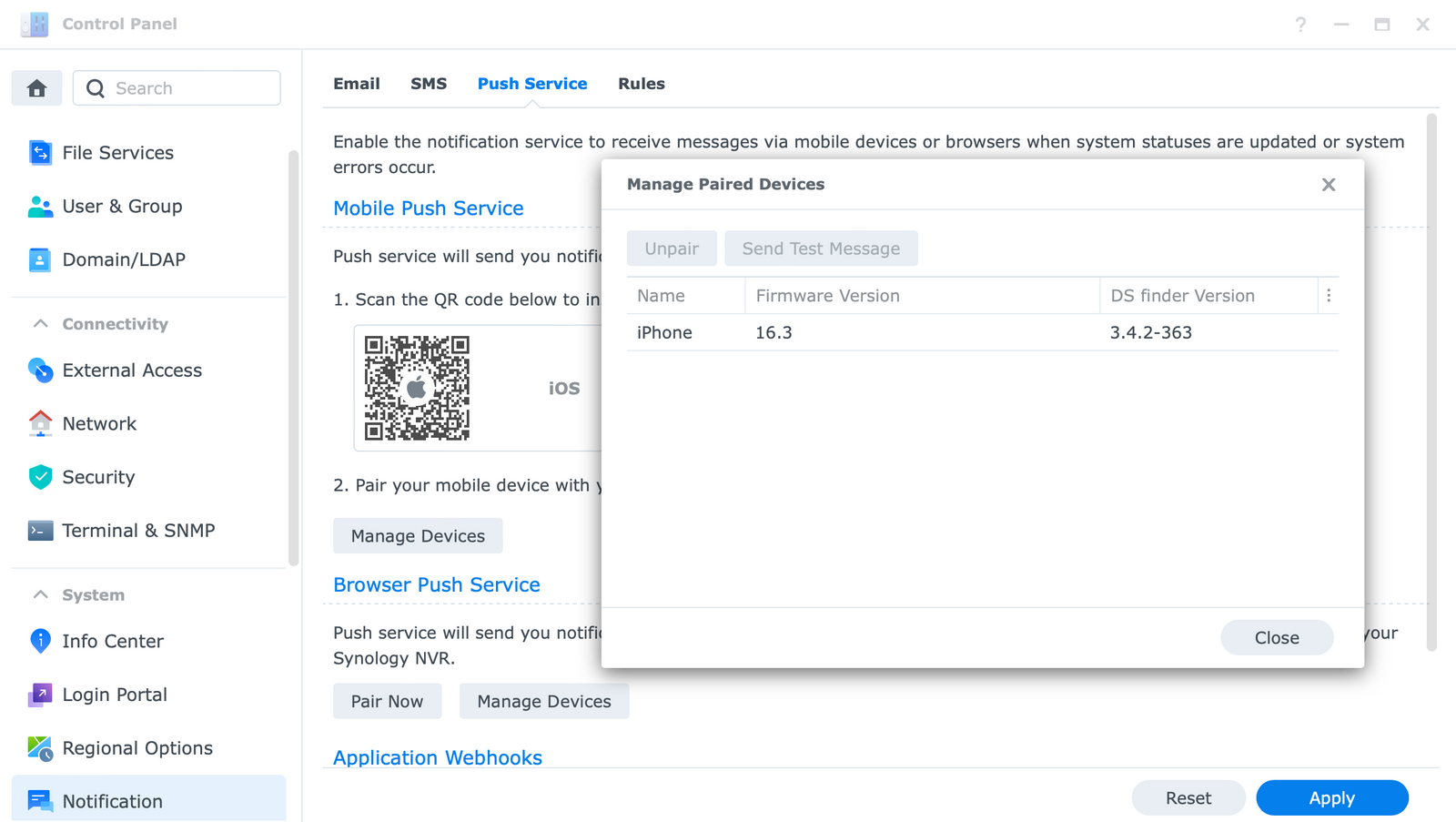

Zatim, platforma za obavijesti unutar SVS-a neće raditi sve dok se mobilni uređaj ne detektira, ali da bi se to dogodilo prvo moramo upariti uređaj na razini DSM-a unutar Control Panel > Notification.

Kao što se može vidjeti na slici, uređaj je automatski detektiran jer smo instalirali DS Finder u prethodnom koraku.

Slijedeće, potrebna nam je aplikacija DS Cam. Točnije odjeljak Notifications. Unutar njega pomoću tri točkice u gornjem desnom kutu otvaramo odjeljak Settings i uključujemo uslugu Push. Ovo će registrirati mobilni uređaj na DS Camu što će zapravo biti preduvjet za Home mode.

Sada možemo prijeći unutar SVS-a gdje će se odvijati ostatak postavki.

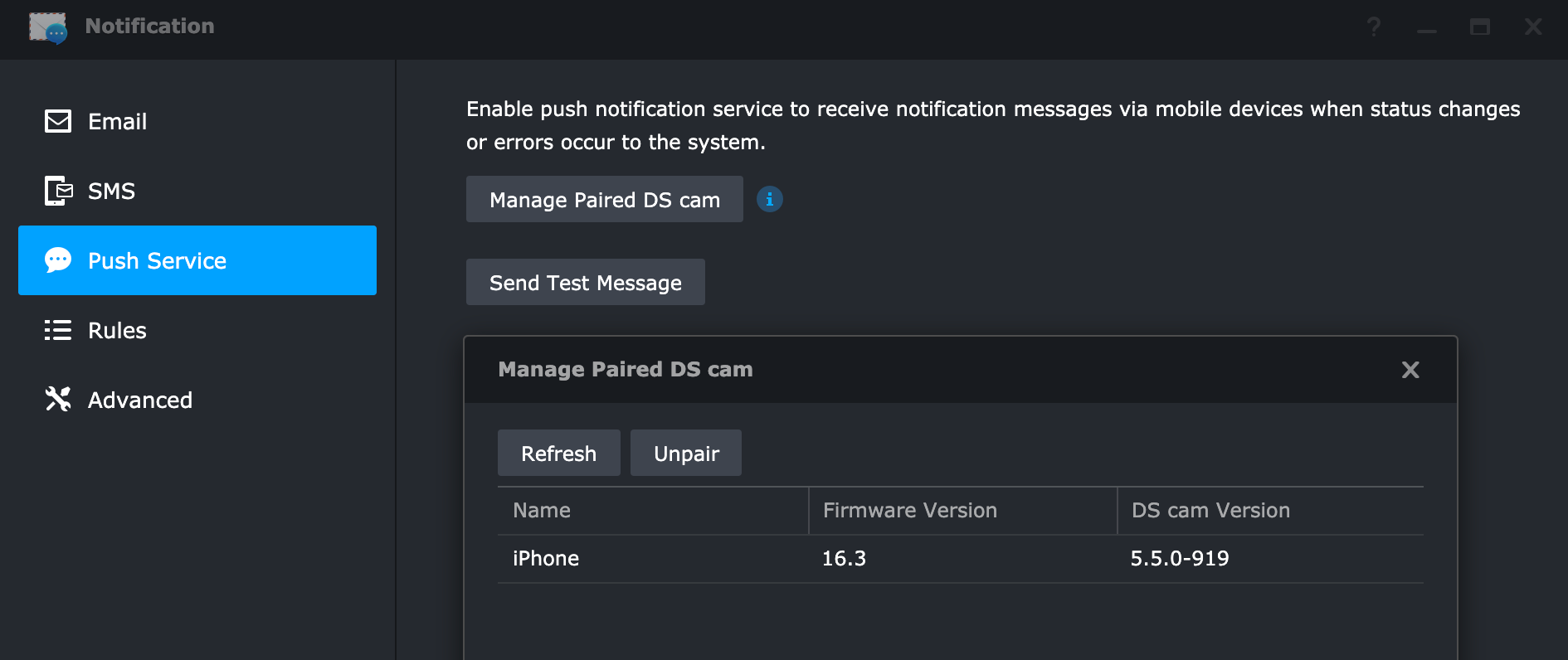

Ponovno otvaranjem modula Notifications unutar SVS-a možemo provjeriti je li mobilni uređaj uparen putem DS Cama i testirati testnu poruku.

Nakon što dobijemo potvrdu da push poruke dolaze na mobilni uređaj, imamo funkcionalan i spreman uređaj za korištenje.

Otvaranjem Home moda, na njegovoj kartici pregleda možemo konfigurirati i postaviti lokaciju koja će biti označena kao naš dom, kao i pregledati sve mobilne uređaje koji će aktivirati Home mode napuštanjem konfiguriranog područja ili povratkom u njega.

Istina, nije baš najjednostavnija konfiguracija, ali radi vrlo dobro u mom testiranju koristeći model iPhone 11 kao mobilni uređaj.

Napuštanjem geoograde (wifi mreža) Home mode će se aktivirati, a zajedno s njime i sva pravila snimanja, obavijesti, streama te akcijskih radnji.

Akcijska pravila putem webhooka prilikom korištenja Home modea (opcionalno)

Evo još jednog izbornog koraka koji se može konfigurirati s Home mode načinom rada kao i prethodno opisanim pravilima akcije. Ovaj primjer će poslati jednostavnu obavijest nakon što je Home mode uključen ili isključen prema konfiguriranom kanalu unutar Mattermost chat platforme.

Pomoću modula Akcijska pravila stvaramo novo sa sljedećim postavkama:

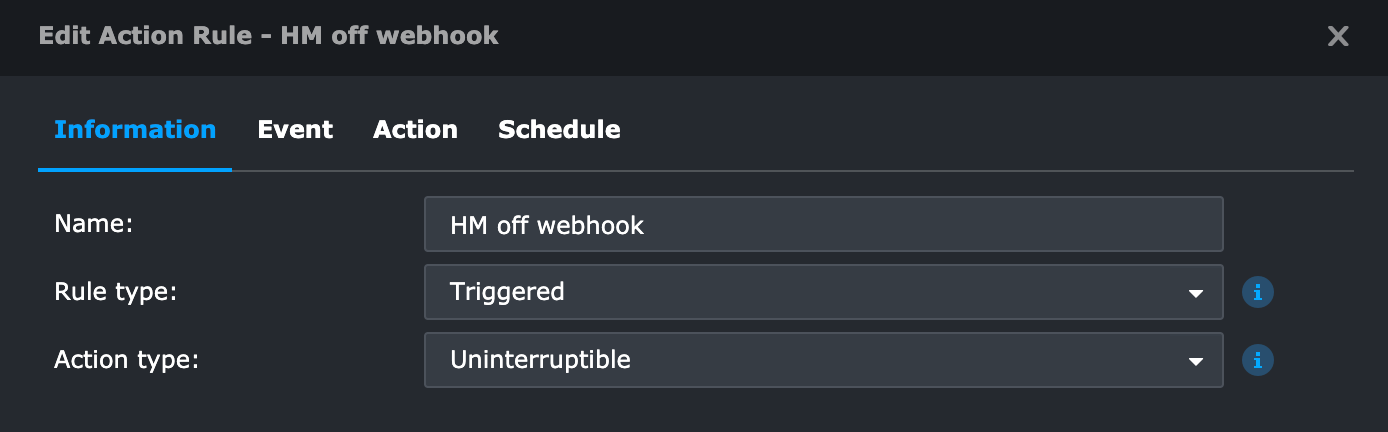

Dajte mu naziv, vrstu pravila te vrstu radnje.

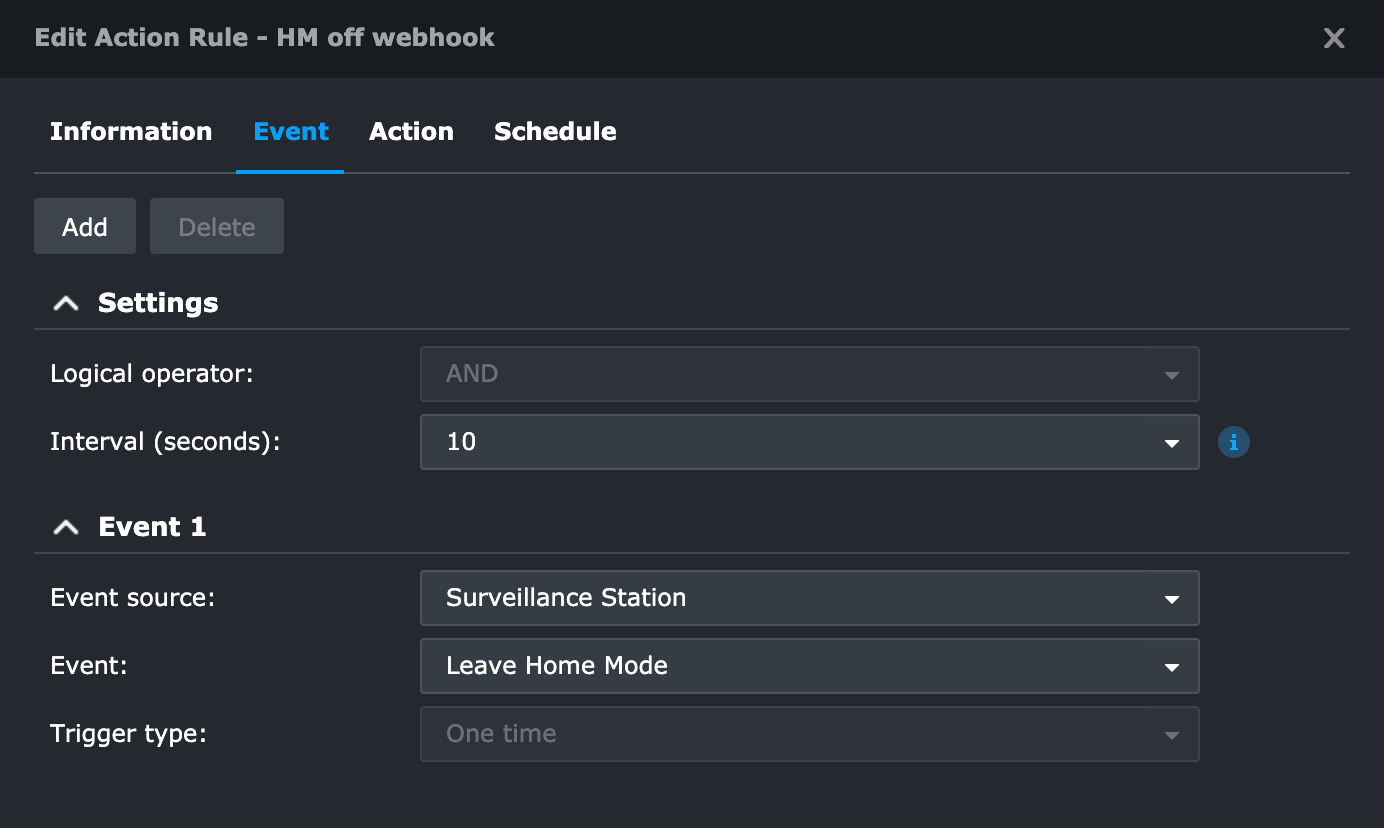

Budući da će događaj, u ovom slučaju, biti odlazak od kuće (što znači uključivanje uredske kamere), odabrat ćemo "leave home mode" kao konkretan događaj.

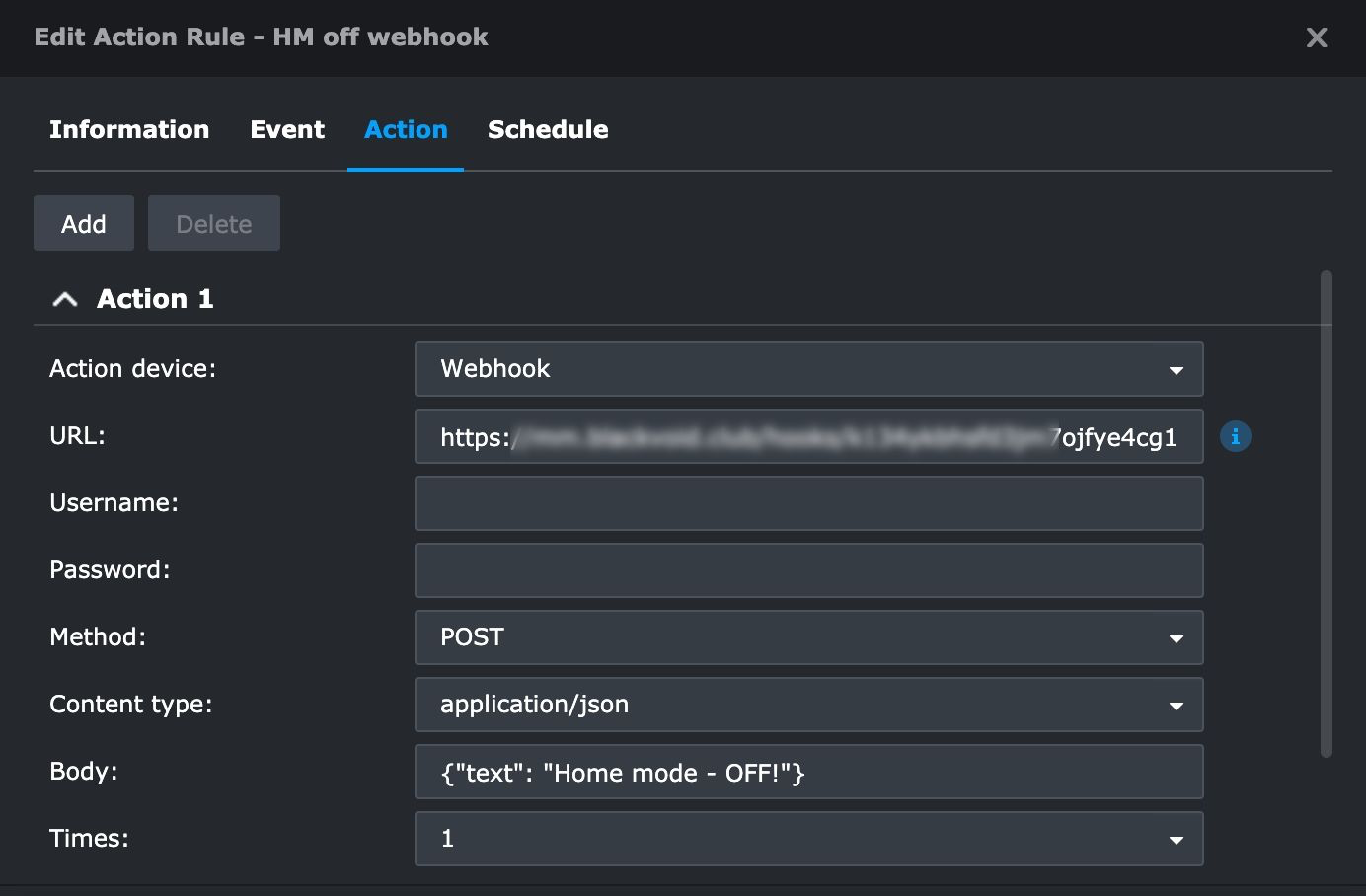

Radnja koja će se dogoditi u tom trenutku bit će POST metoda webhooka. Konkretan sadržaj morat će se unijeti ručno (tijelo) jer webhook još uvijek nije podržan za korištenje bilo koje interne SVS varijable, ali za ovaj primjer će poslužiti jednostavan tekst "Home Mode - OFF".

Uzimajući u obzir da je URL definiran na chat platformi (Mattermost), bilo koji okidač događaja poslat će tekstualnu poruku svaki put kada je HM aktiviran. Isti se postupak može konfigurirati kada HM više nije aktiviran te će na taj način svako aktiviranje ili deaktiviranje rezultirati jednostavnom porukom s vremenskom oznakom.

Ovo je samo jednostavan primjer korištenja akcijskih pravila i webhooka u kombinaciji sa Home mode-om.

: Time Lapse

Jedna od posljednjih značajki koja bi mogla biti korisna sigurno bi bila mogućnost stvaranja videozapisa s ubrzanim protokom vremena. Ako želimo snimiti kratki video zalaska sunca ili jednostavan zabavni video dok čistimo garažu, to je ono što će ovaj modul ponuditi.

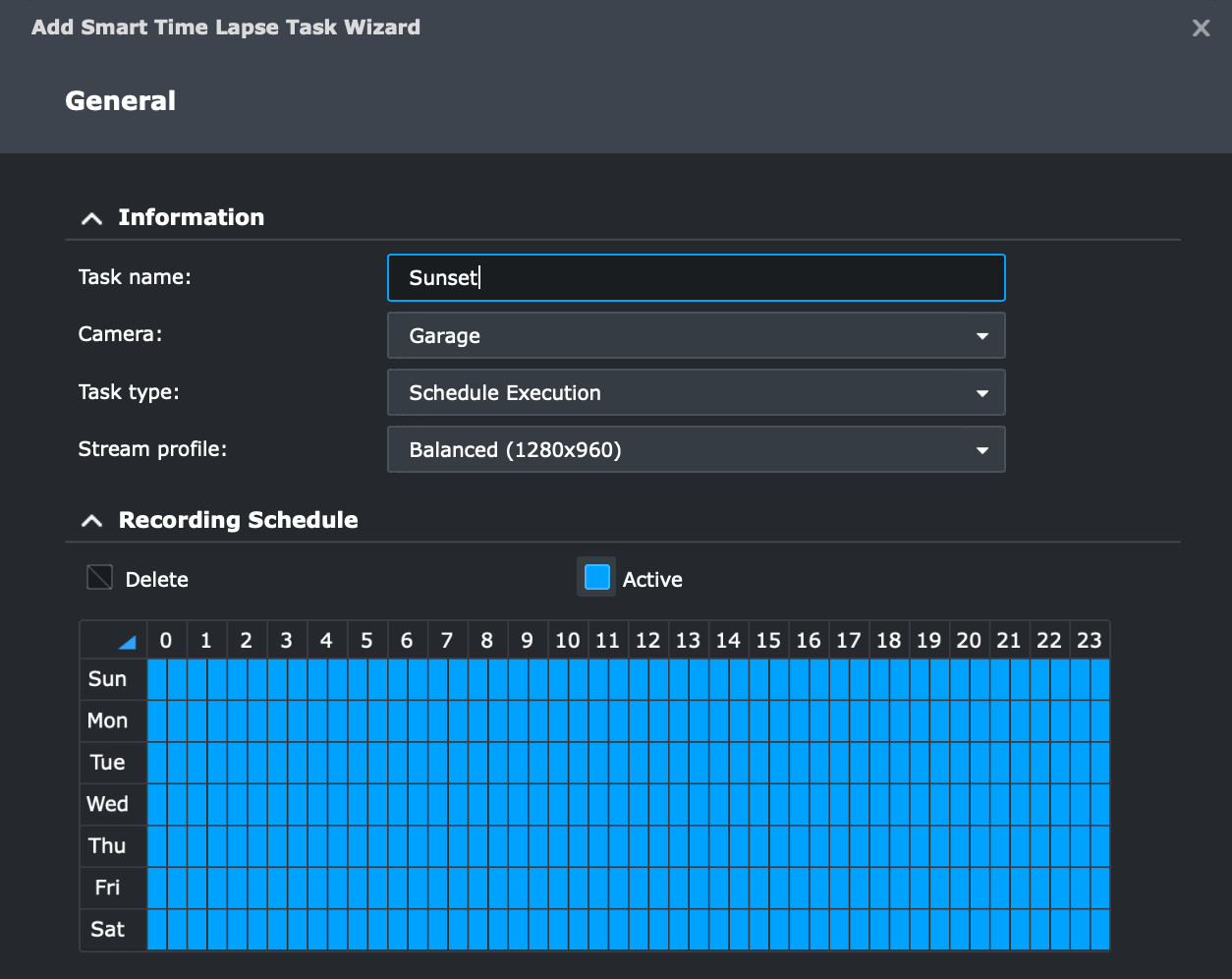

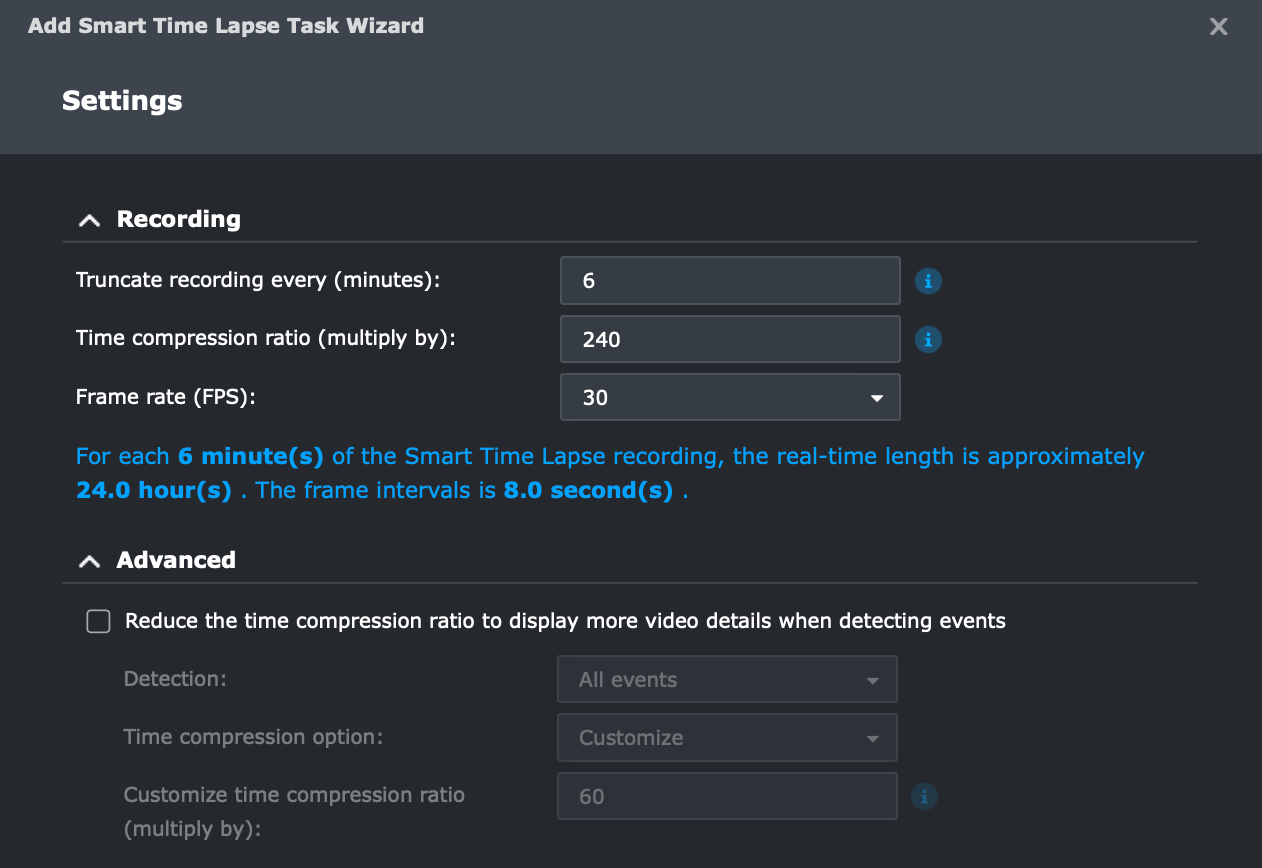

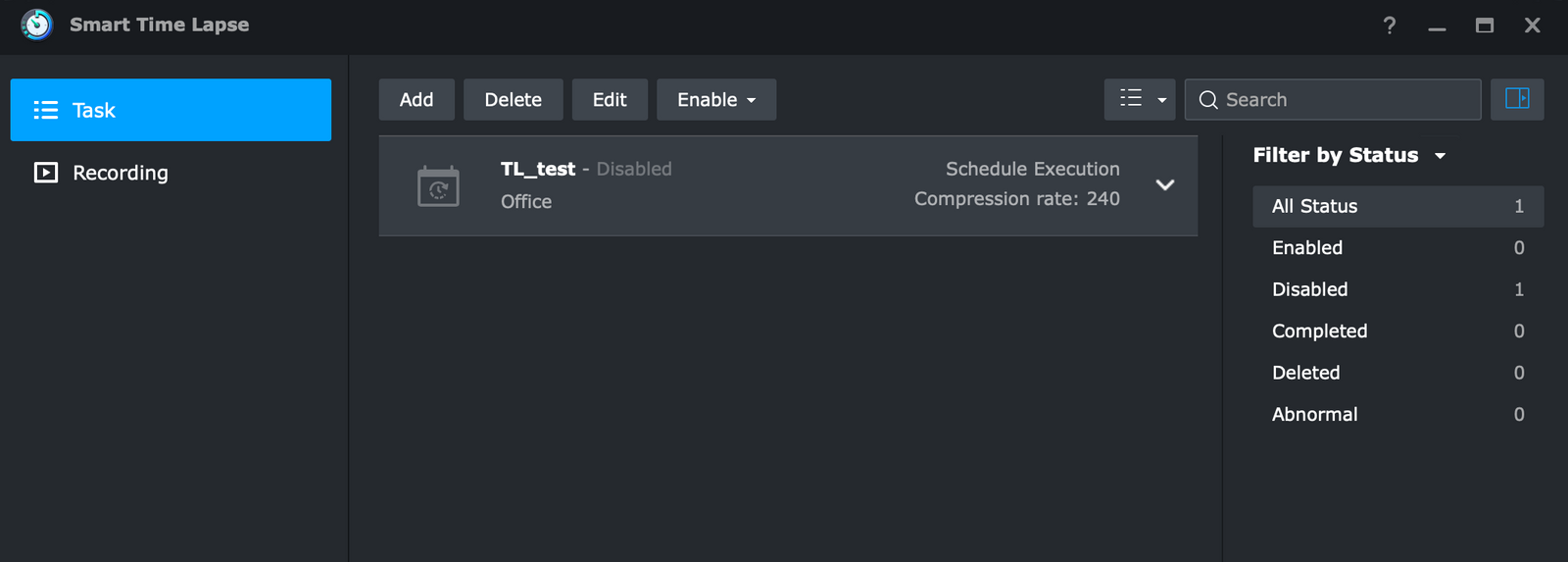

Stvaranje novog zadatka uključivat će odabir kamere i kvalitete streama, kao i broja sličica u sekundi, skraćivanja i omjera kompresije.

Veličina videa u zadanim postavkama bit će oko 200-500 MB za otprilike 6 sati snimke koja završava s duljinom od oko 1,5 min. Naravno, to će većim dijelom ovisiti o omjeru kompresije, kao i o FPS-u i rezoluciji.

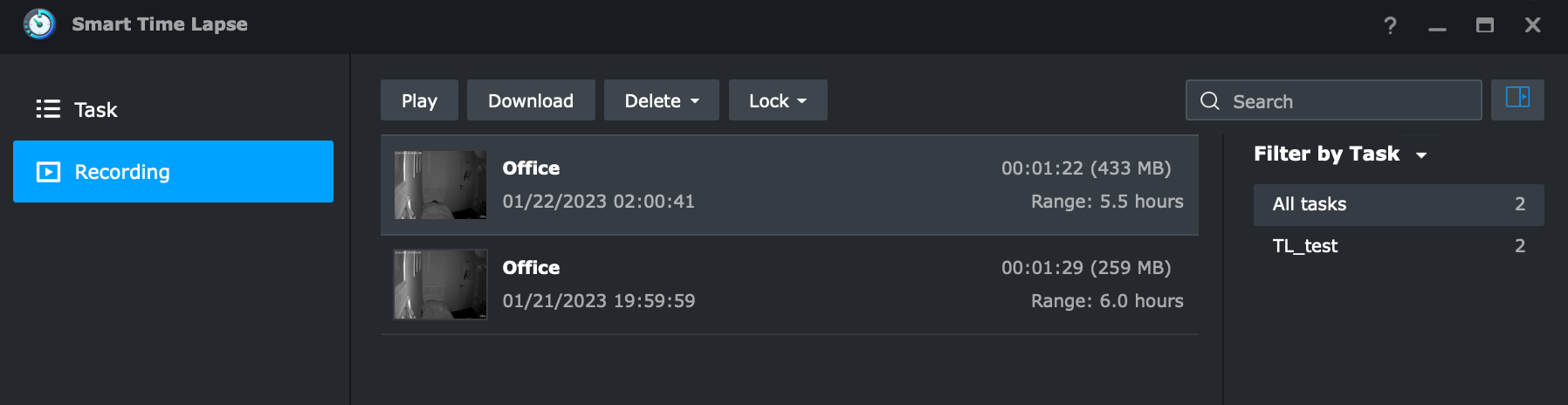

Baš kao i kod svake druge snimke u SVS-u, ona s vremenskim odmakom može se pregledati i preuzeti pomoću odjeljka za snimanje unutar prozora modula. Ovisno o stvarnoj potrebi, to može biti nešto što korisnici nikada neće imati potrebu koristiti, ali lijepo je znati da je tu ako zatreba.

: Zaključak

DVA3221 je izvrstan komad hardvera za ono što se reklamira. Istina, skup je, ali nudi puno više od običnog NVR uređaja.

S 32 istodobna video streama kojima upravlja jedan uređaj, kao i 12 dubinskih video analitičkih zadataka u stvarnom vremenu, ovaj model može učiniti ono što nijedan drugi u liniji ne može. Njegovi priključci na stražnjoj strani ponudit će mogućnosti proširenja i redundanciju mreže, što ga čini također vrlo otpornim u smislu bilo kakvog potencijalnog prekida rada.

Hardver je uvijek bio beskoristan bez softvera i dok DSM igra ključnu ulogu, Surveillance Station 9 je taj koji ovdje pobjeđuje. Čak i ako će se koristiti u svrhu osobne zaštite i sigurnosti, SVS nudi mnogo značajki. U ova dva članka pokrili smo djelić njegovih mogućnosti, ali dotaknuli sve glavne. Ove značajke i mnoge druge izašle bi na vidjelo ako bi se koristile u korporativnim i profesionalnim scenarijima, ali ovi testovi nisu bili usredotočeni na to.

Dobro je vidjeti da su neke napredne značajke poput prepoznavanja lica i brojanja ljudi, na primjer, također moguće na puno manjim i jeftinijim uređajima kao što je novi DVA1622, ali ako ste zainteresirani za uređaj koji nudi puno više konjskih snaga, više istodobnih streamova , kao i više ležišta (s mogućim proširenjem), tada je DVA 3221 još uvijek najbolje što Synology može ponuditi.

U sljedećoj polovici 2023. stići će i nove Synology kamere pa će biti zanimljivo vidjeti hoće li se SVS dodatno razvijati s njima.

U međuvremenu, nadam se da su članci bili zanimljivi i informativni, pa mi u u nastavku odjeljka za komentare javite ako imate pitanja o ovoj ili bilo kojoj drugoj temi!
