Synology RS3626xs osvrt
U travnju ove godine Synology je počeo postupno uvoditi osvježenu liniju rack uređaja predstavljajući neke nove i „stare” uređaje sve do 3U modela.
U svibnju je objavljen kratak pregled modela RS3626xs, pa će se većina uvoda u ovom članaku sastojati od istog materijala.
Luka Manestar
Sadržaj
: Uvod
: Umirovljenje modela RS3614xs
: Raspakiravanje i ugradnja
: Testovi
> :: HAT3300 > HAT5300 SMB kopiranje (jedna velika datoteka)
> :: HAT5300 > SAT5221 SMB kopiranje (jedna velika datoteka)
> :: HAT3320 > HAT5300 SMB kopiranje (velik broj malih datoteka)
> :: HAT5300 > SAT5221 SMB kopiranje (velik broj manjih datoteka)
> :: HAT5300 > više Mac računala (jedna velika datoteka)
> :: Virtualni strojevi
: ActiveProtect i Synology Tiering
: Synology produktivni alati i umjetna inteligencija
: Zaključak
Uvod

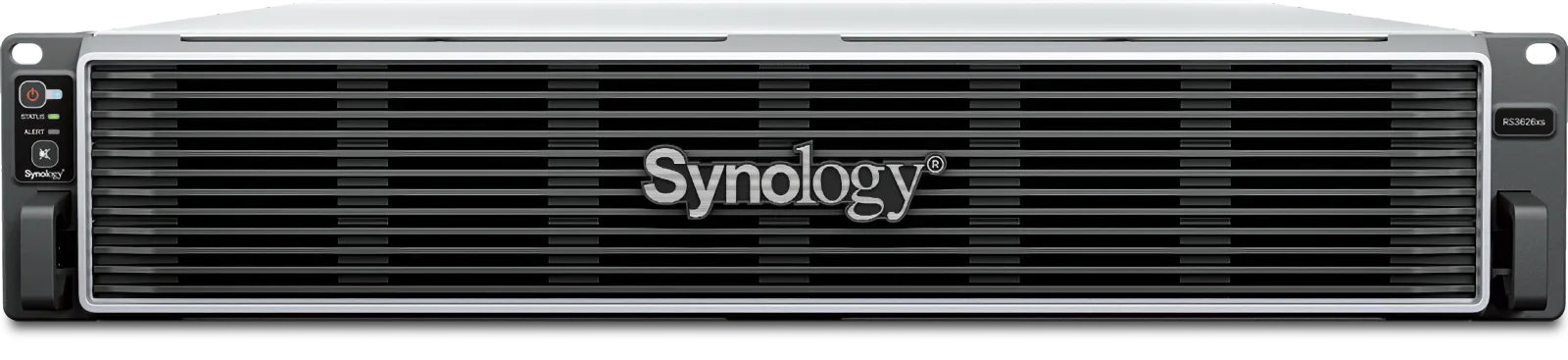

RS3626xs izravni je nasljednik postojeće linije RS3600 serije, od koje je posljednji model bio RS3621xs. Bez ikakvih većih promjena izvana, pred nama je potpuno novi RS3626xs.

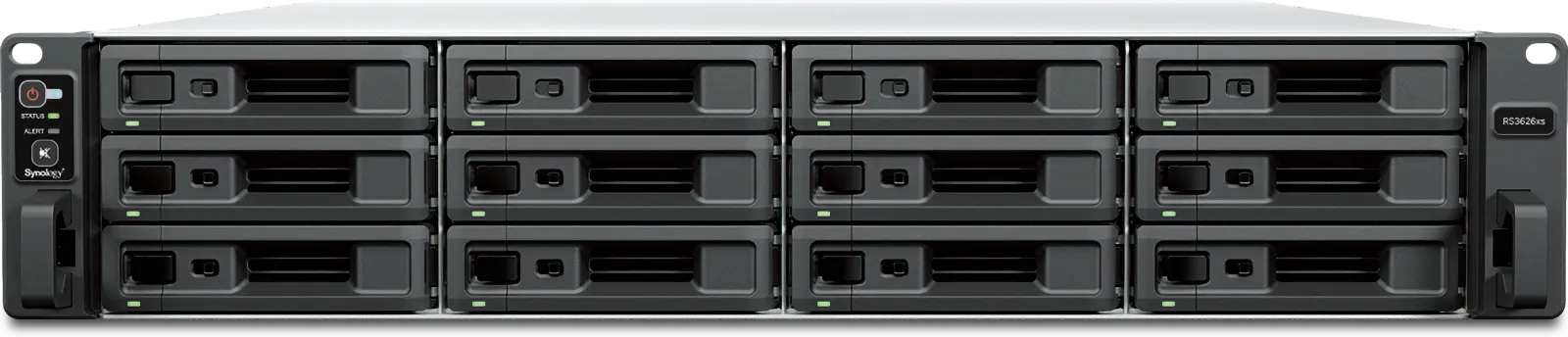

Kao što mu ime govori, i dalje je to uređaj s 12 utora koji može podržati ukupno 36 diskova dodavanjem dviju dodatnih ekspanzijskih RX1225RP uređaja putem mini-SAS HD priključaka na stražnjoj strani.
12-bay 2U RS3626xs pruža performanse, pouzdanost i skalabilnost potrebne u poslovnim okruženjima
RS3626xs i dalje ostaje pod Intelovim okriljem (kao i svi novi modeli XS+), ali je dobio nadogradnju na i dalje podržani procesor iz 2022., Intel Xeon D-1726. Ovaj 6-jezgreni (12-nitni) procesor radi na 2,9 GHz s opcijskim turbo ubrzanjem do 3,5 GHz. Osnovna memorija ostala je ista kao u modelu iz 2021., s 8 GB DDR4 ECC memorije i maksimalnim podržanim kapacitetom do 48 GB.
Vrijedi napomenuti da je memorijska konfiguracija smanjena u odnosu na prethodnu generaciju, na 8 GB x 6, umjesto 16 GB x 4 (maksimalno 64 GB za X21). Iako je maksimalni podržani kapacitet RAM-a za ovaj konkretni Xeon 384 GB, ostanak u rasponu od 48 GB i dalje pruža vrlo sposoban ureađaj.
Visok brzinom: više od 115.000 4K slučajnih zapisa IOPS i 6.300/3.700 MB/s sekvencijalne brzine čitanja/pisanja podržava zahtjevna radna opterećenja
Skok na moderniji i trenutačno i dalje podržani procesor donosi dvije dodatne jezgre, nižu cijenu, ali i 35% veću potrošnju energije, jer je TDP ovog Xeona D-1726 70 W.
Procesor je također izrađen u manjoj 10-nanometarskoj litografiji, ali jedan važan aspekt jest podrška za PCIe 4.0 (u usporedbi s PCIe 3.0 na X21). S PCIe 4.0, RS3626xs nudi dva Gen4 x8 utora (x8 veza), čime se otvara mogućnost za dodatne NVMe kartice, 10 ili 25GbE mrežne adaptere i još mnogo toga. Iako je X21 nudio isto, sada uz dvostruko veću brzinu, ulaganje u PCIe ekspanzijsku karticu imat će još veće prednosti.

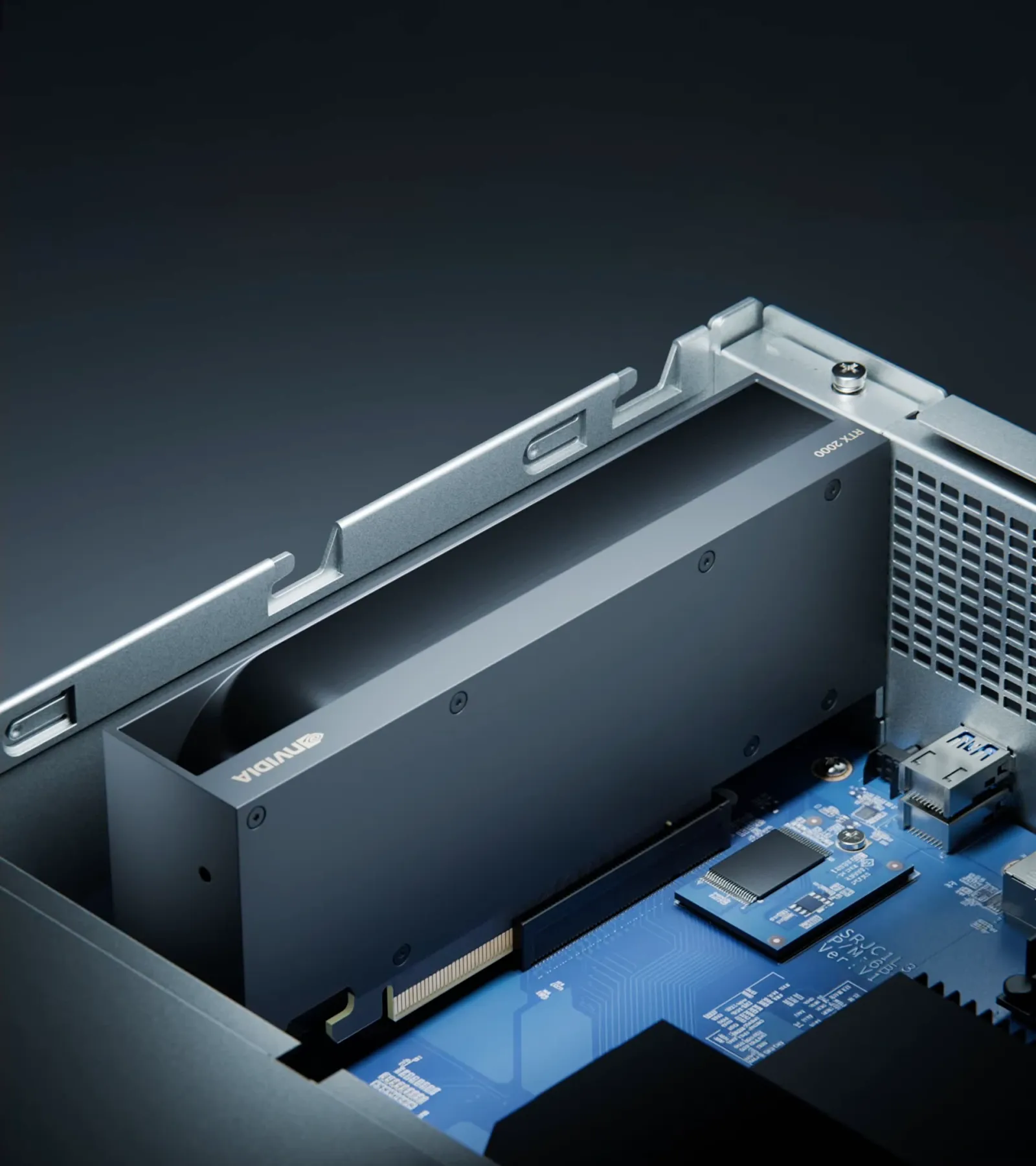

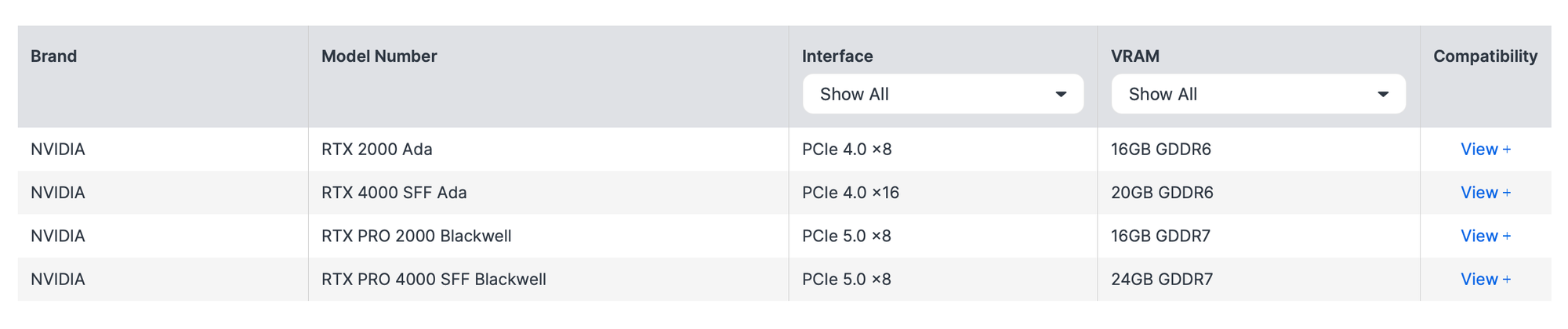

Jedna od tih prednosti jest kompatibilnost 2U i 3U modela x26 s NVIDIA GPU-ovima, što otključava AI mogućnosti na samom uređaju. Uvođenjem DSM NVIDIA Runtime Library paketa, odabrani modeli x26 i FS sada se mogu opremiti kompatibilnim i podržanim GPU karticama.
Kao i prethodne generacije, RS3626xs ima redundantno napajanje i četiri 80-milimetarska sistemska ventilatora odmah iza dvanaest utora za 3,5" diskove. Unutrašnjost se nije mnogo promijenila, osim očitog sklopa matične ploče, RAM-a i procesora.
Svestrano umrežavanje: dva ugrađena 10GbE priključka mogu se nadopuniti 10/25GbE NIC karticama i Fibre Channel adapterima putem dva PCIe 4.0 ekspanzijska utora

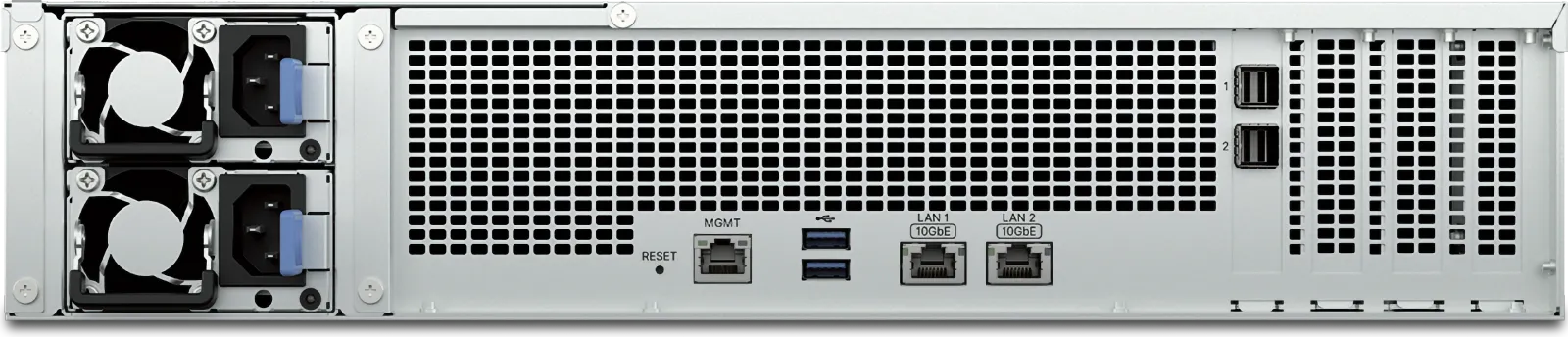

Ono što se promijenilo jest stražnja strana uređaja. Iako smo već spomenuli neke promjene, očita razlika na stražnjoj strani bit će izostanak niza 1GbE priključaka koji su bili standard na starijim modelima. Ovaj je put Synology to uklonio i zamijenio s dva 10GbE bakrena LAN priključka, kao i jednim izdvojenim 1GbE upravljačkim priključkom.
Stari konzolni priključak također je uklonjen, dok su dva USB 3.2 Gen 1 (5 Gb/s) priključka i dalje prisutna za povremenu potrebu povezivanja vanjskog pohrambenog uređaja ili povezivanja UPS-a, ako postoji potreba da ovo bude glavni UPS poslužitelj u mreži.
Model je i dalje smješten u identično X21 kućište s dimenzijama 19" (dubina 724 mm) i teži 14,5 kg, kao i njegov prethodnik. Jamstvo se također nije promijenilo, pa vrijedi isto standardno jamstvo od 5 godina.
Umirovljenje modela RS3614xs
Novi RS3626xs jedan je od dvaju modela nabavljenih kao dio mog osobnog osvježavanja Synologyj opreme. Prije tri godine zamijenio sam RS3614xs potpuno novim RS2423+ modelom, a sada je došlo vrijeme da zamijenim i drugi.
Luka Manestar

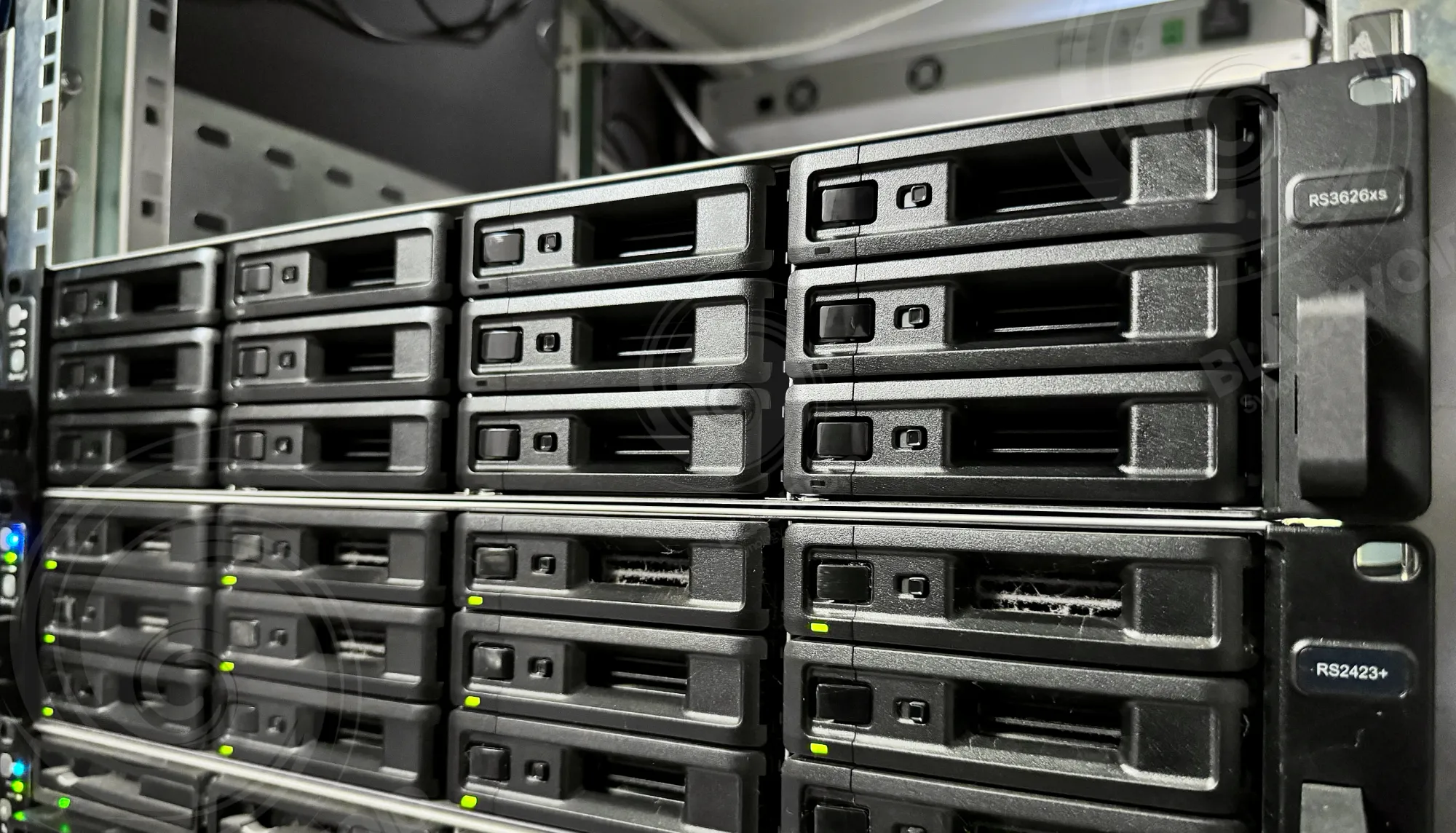

S obzirom na to da je Synology ove godine izdao samo RS verzije iz višeg razreda, odlučio sam preuzeti točno određenog nasljednika iz iste serije. Nakon dvanaest godina službe RS3614xs i dalje dobro radi i uskoro će pronaći novi dom, a DSM 7.1.1 koristit će još neko vrijeme.

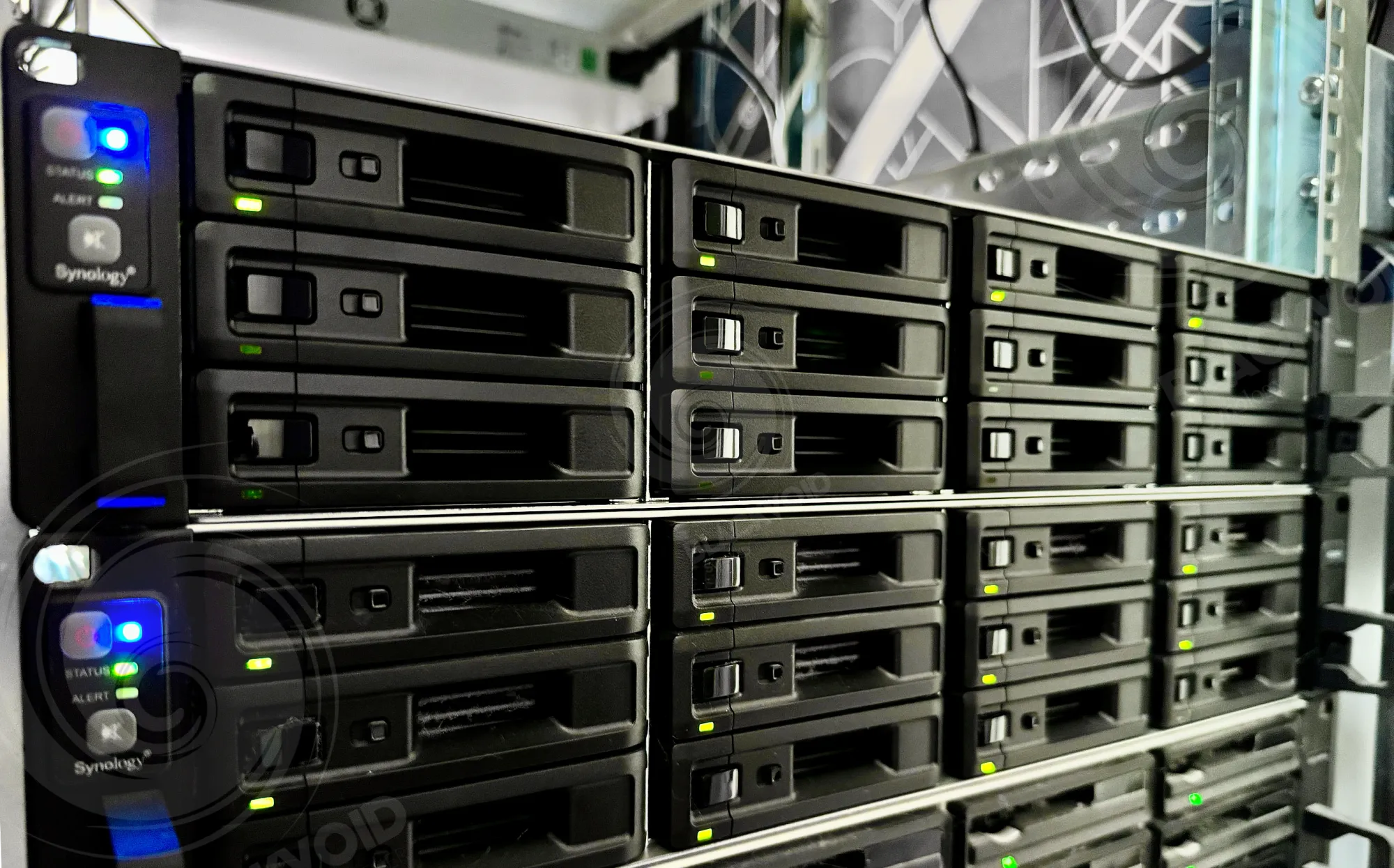

Plan je dovesti novi NAS u rad i izvršiti uživo migraciju sadržaja, uključujući gotovo cijeli Docker stack.
Raspakiravanje i ugradnja

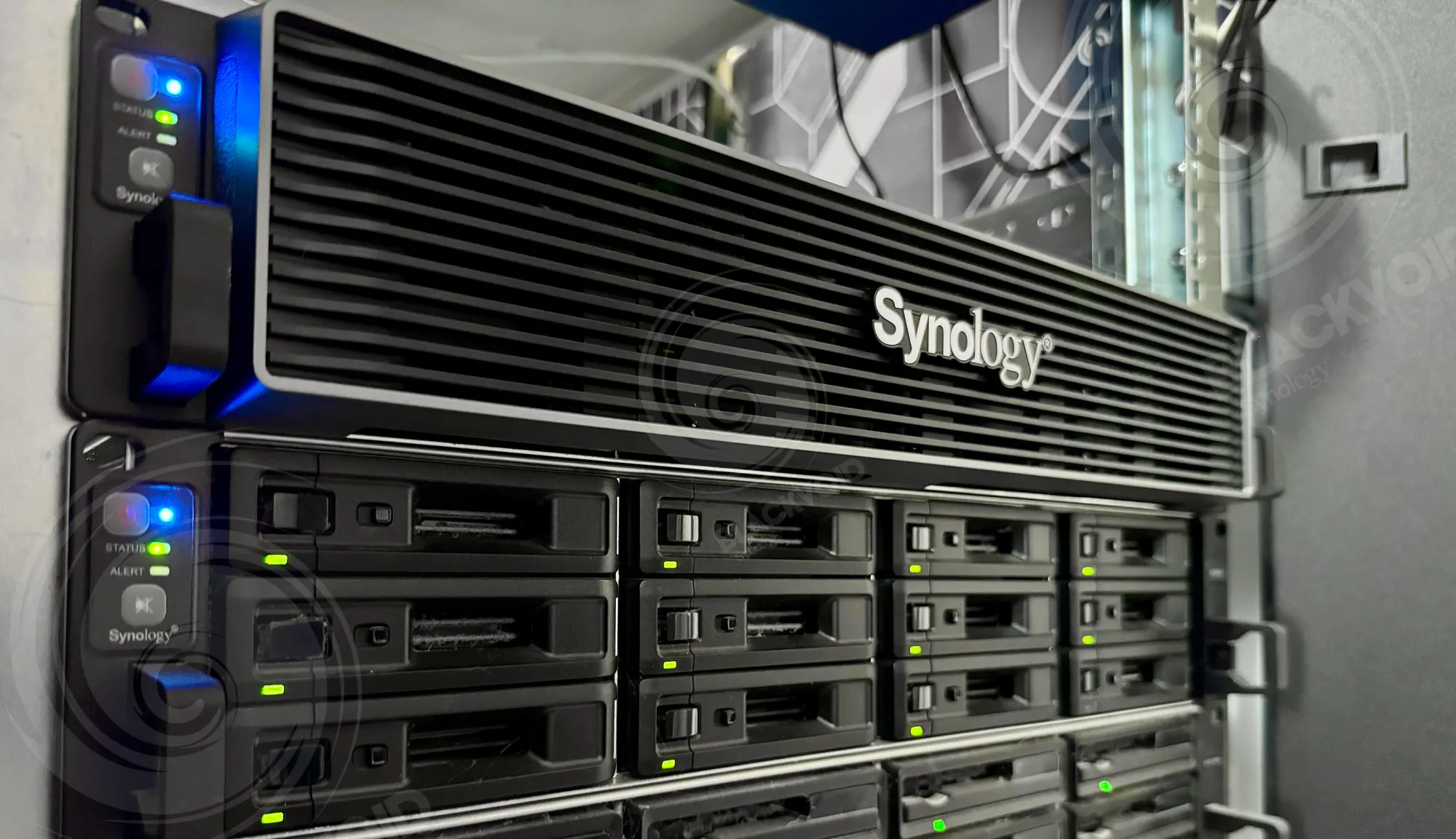

Nakon određenog kašnjenja s potpuno novim CyberPower UPS-om koji će podržavati i RS3626xs i RS1626xs+, došlo je vrijeme za ugradnju novog modela u ormar.

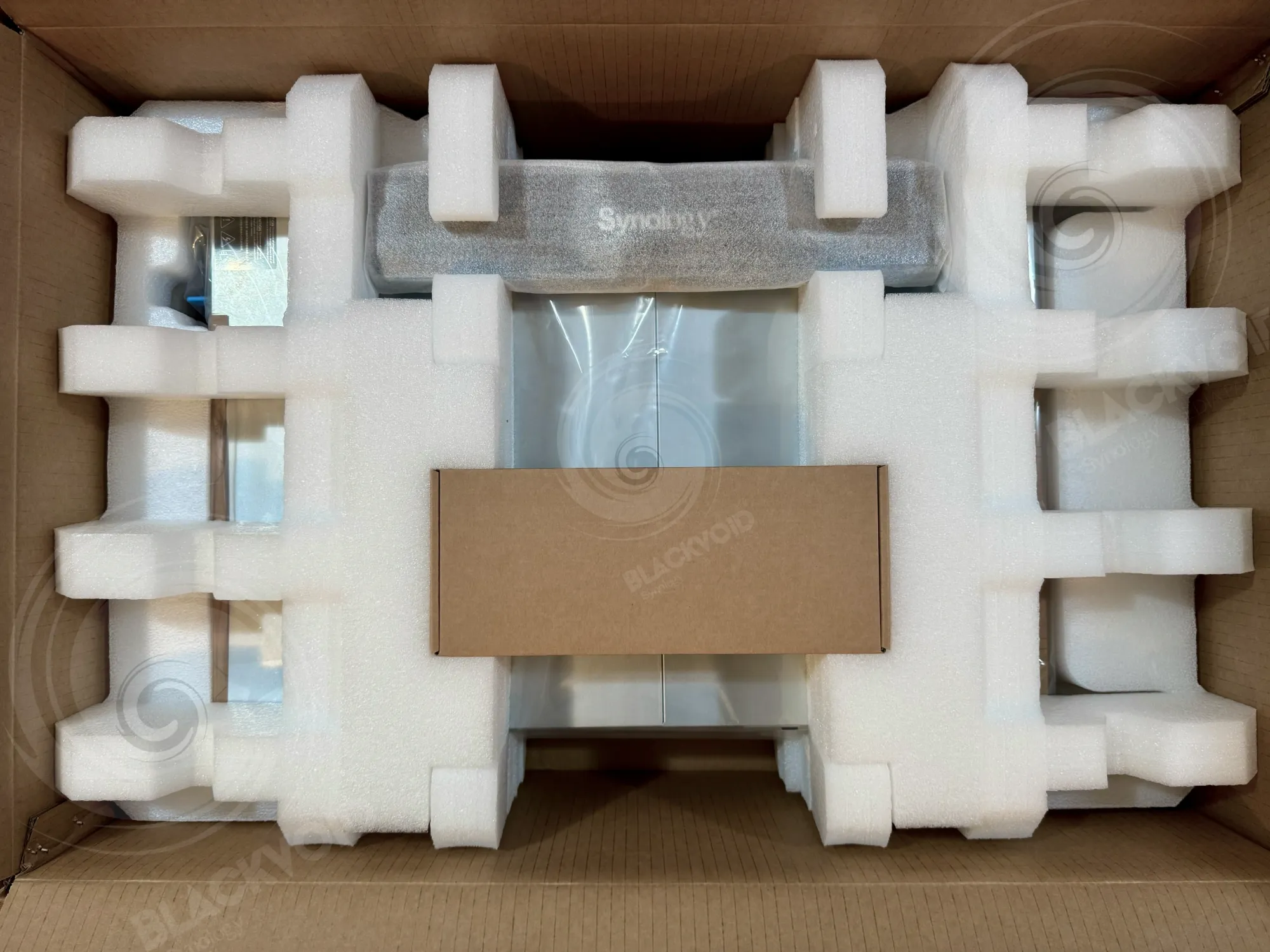

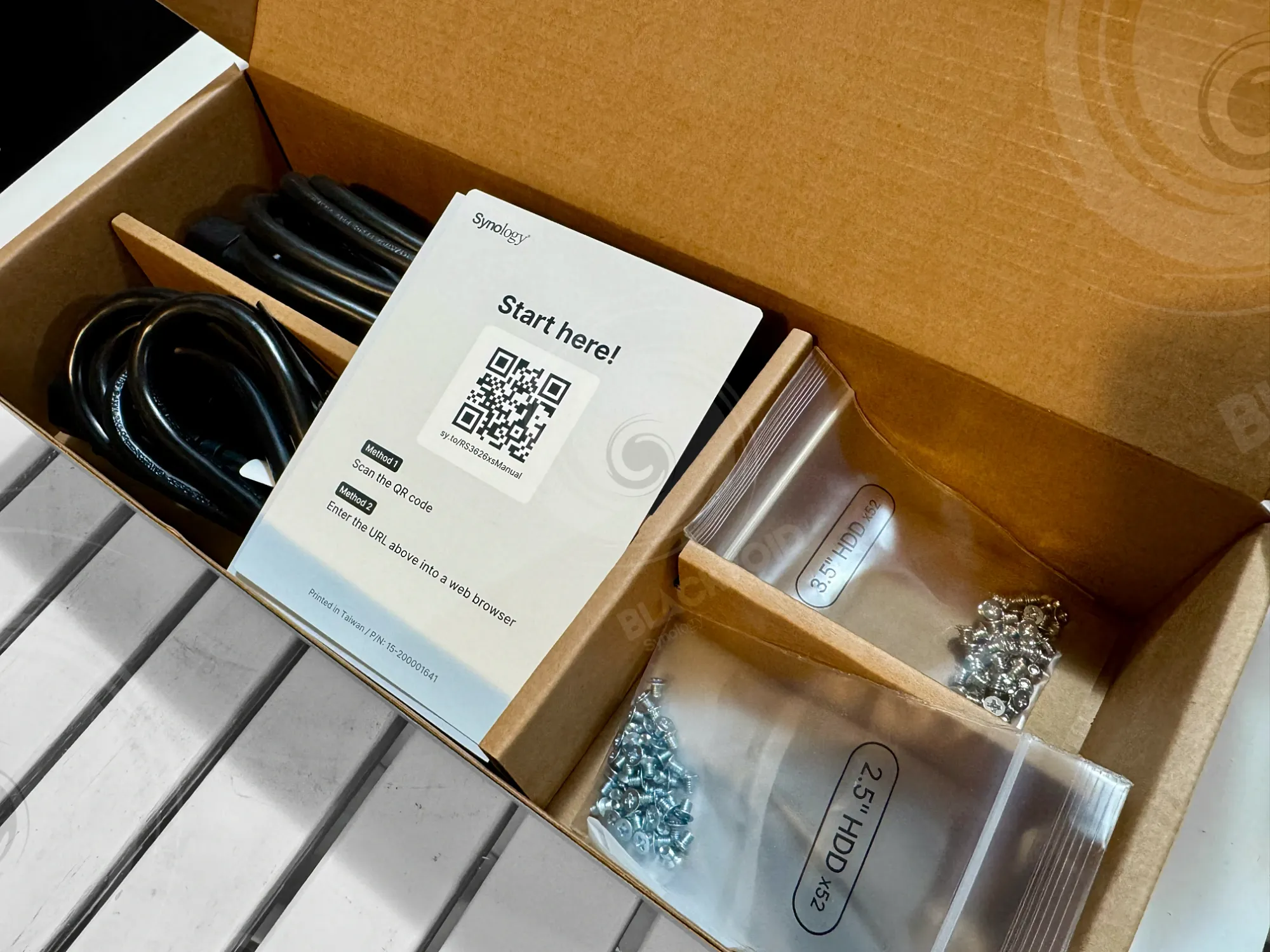

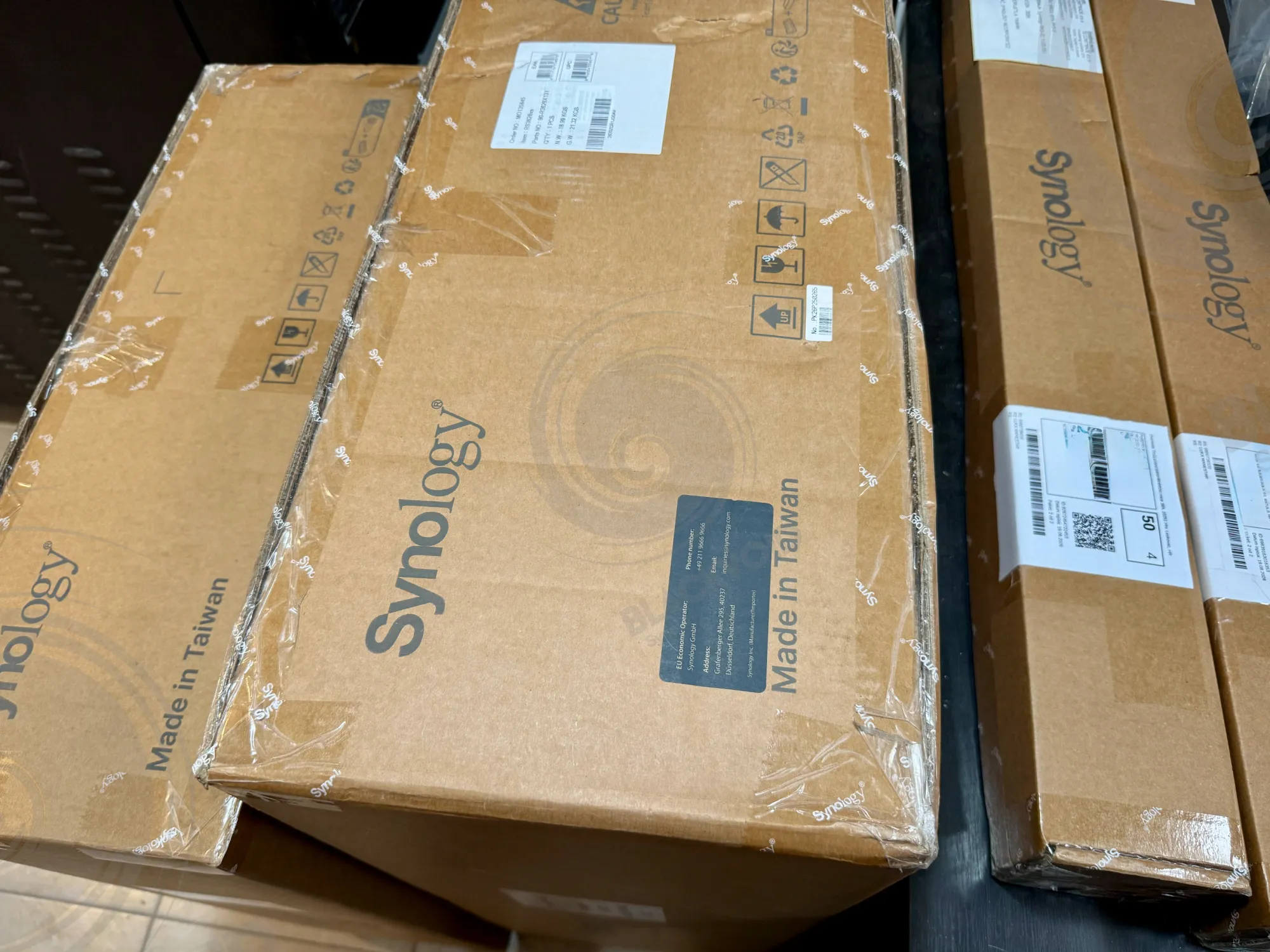

U skladu s uobičajenim Synology pakiranjem, NAS je stigao u dvostrukoj kartonskoj kutiji s obilnom zaštitom od pjene i bez vidljivih oštećenja. Kutija s dodatnom opremom sadrži dva C14 kabela za napajanje, dva ethernet RJ45 kabela, pakiranje vijaka za diskove od 3,5" i 2,5", te jedan list s QR kodom za pokretanje. Osim samog NAS-a, tu je i ukrasna prednja maska koja po želji prekriva kavez ležišta za HDD.

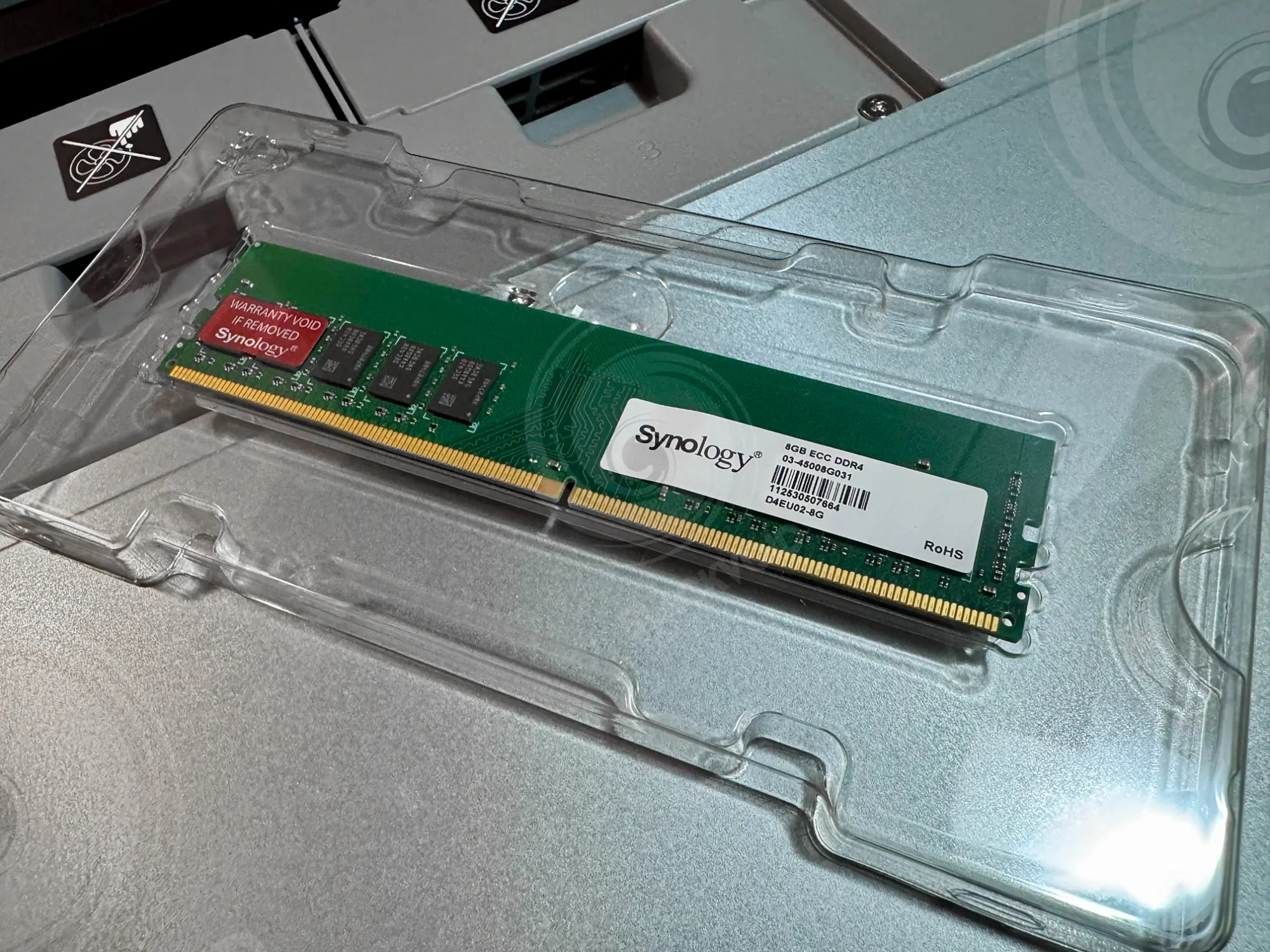

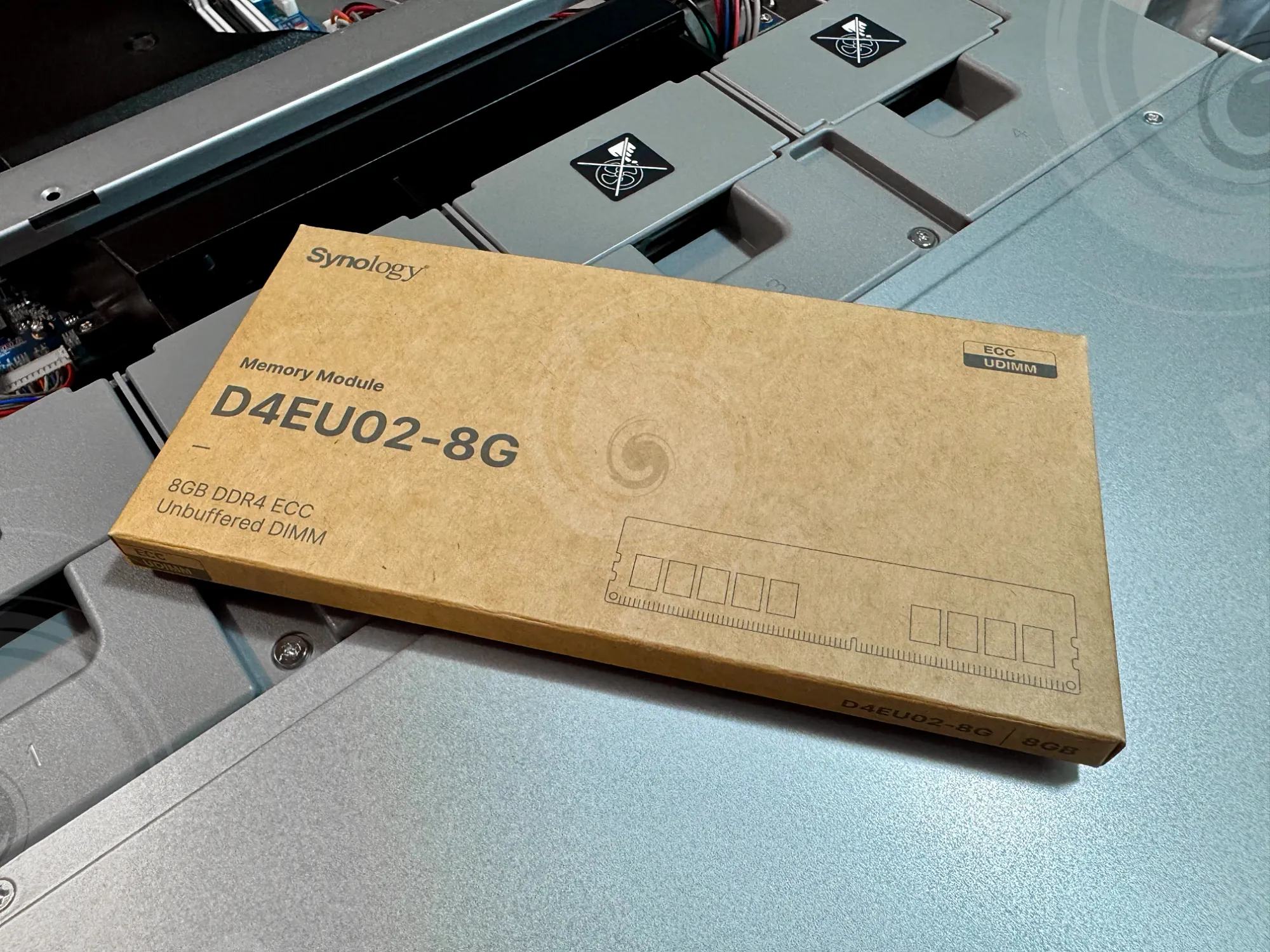

Ovaj konkretni model dolazi s 8 GB DDR4 ECC memorije, kao što je već navedeno, ali s obzirom na to da će to biti dugoročna investicija, bit će nadograđen dodatnim 8 GB RAM modulom.
Iako trenutačna kompatibilnost i podrška zahtijevaju Synology memoriju, ni „AI faktor” ovdje ne pomaže, jer D4EU02-8G modul trenutačno stoji nešto manje od 800 € (s uključenim PDV-om). Međutim, s ukupno 16 GB, RS3626xs je sada konfiguriran kao RS1626xs+, također s 6-jezgrenim Intel Xeonom.

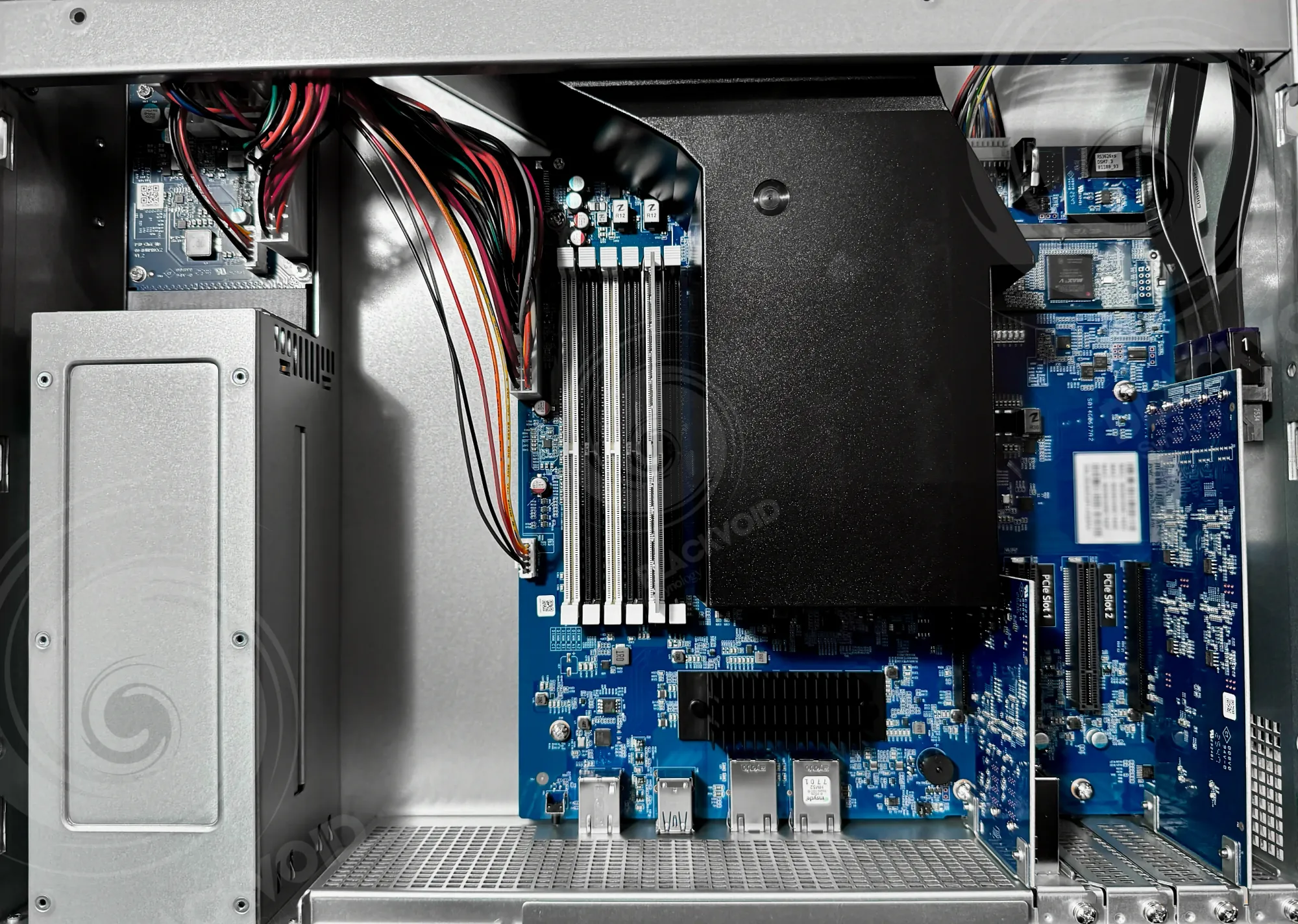

Kad je riječ o memoriji, unutarnji raspored NAS-a je jednostavan, vrlo uredan i minimalan. Od prednje prema stražnjoj strani, NAS ima SATA kavez s 12 utora, nakon čega slijedi red od četiri otvora za ventilaciju koji se protežu do stražnjeg dijela kućišta.
Lijeva strana zauzeta je dvostrukim redundantnim napajanjima, dok se na desnoj strani nalazi matična ploča sa svim glavnim komponentama. Od četiri PCI utora, dva su zauzeta SATA kontrolerom (krajnje desno) i dvostrukom ekspanzijskom karticom koja može prihvatiti dvije RX ekspanzijske jedinice.

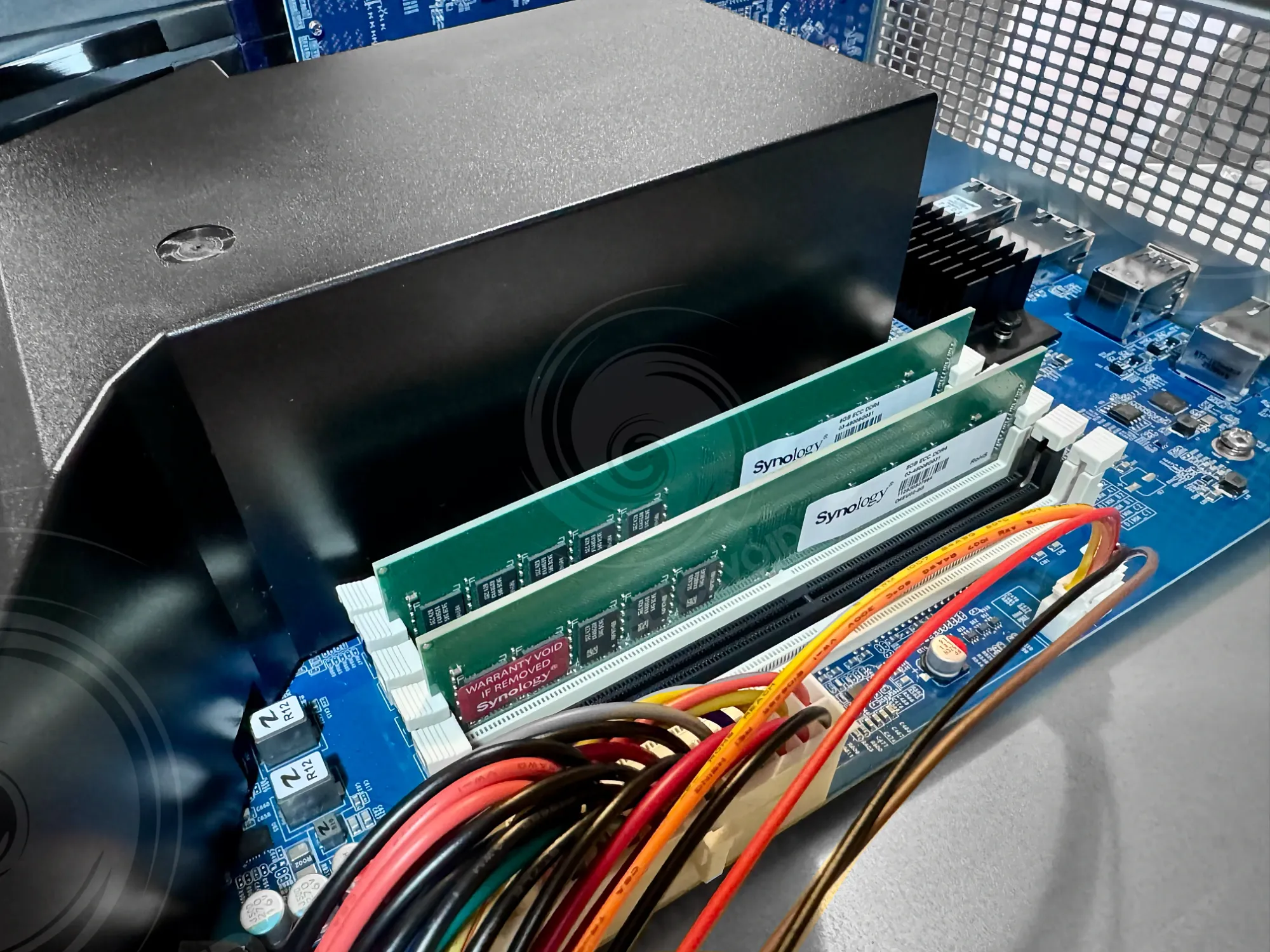

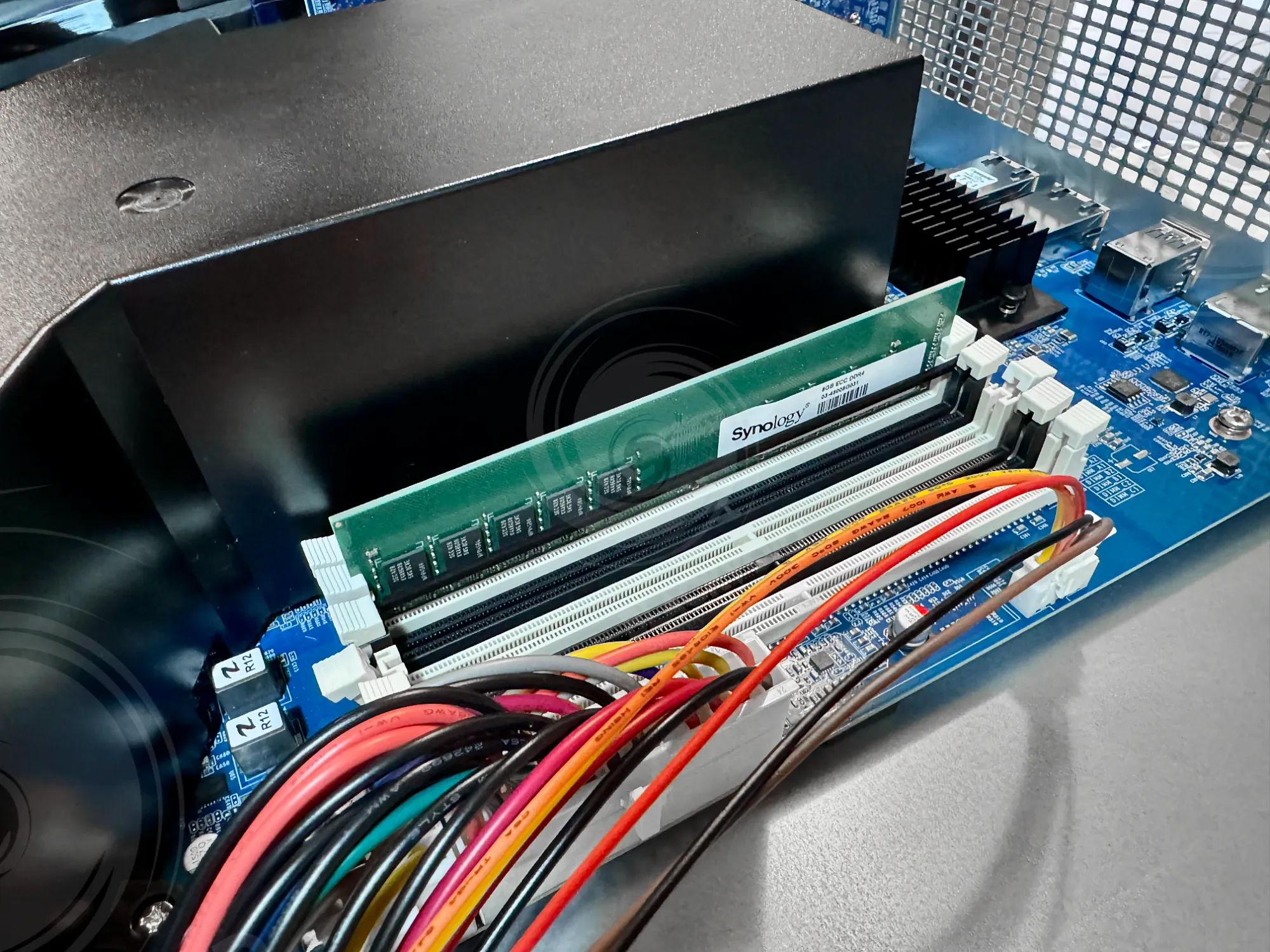

Matična ploča ima ukupno šest (6) RAM utora, pri čemu je jedan zauzet spomenutim 8 GB RAM modulom.
Svaki Synology NAS ima preporučenu shemu ugradnje RAM-a, ovisno o broju utora i memorijskih modula. U ovom slučaju preporučena je klasična dvokanalna konfiguracija.

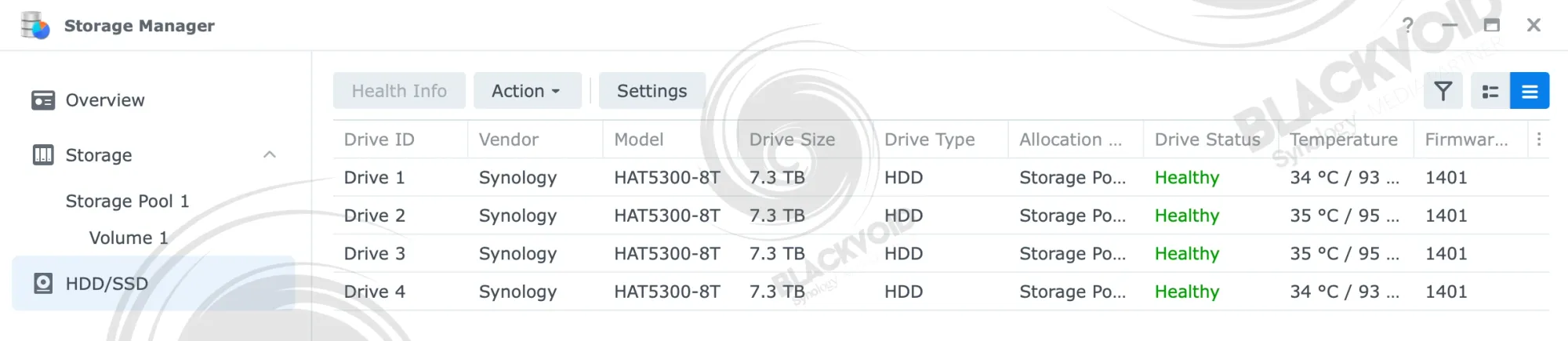

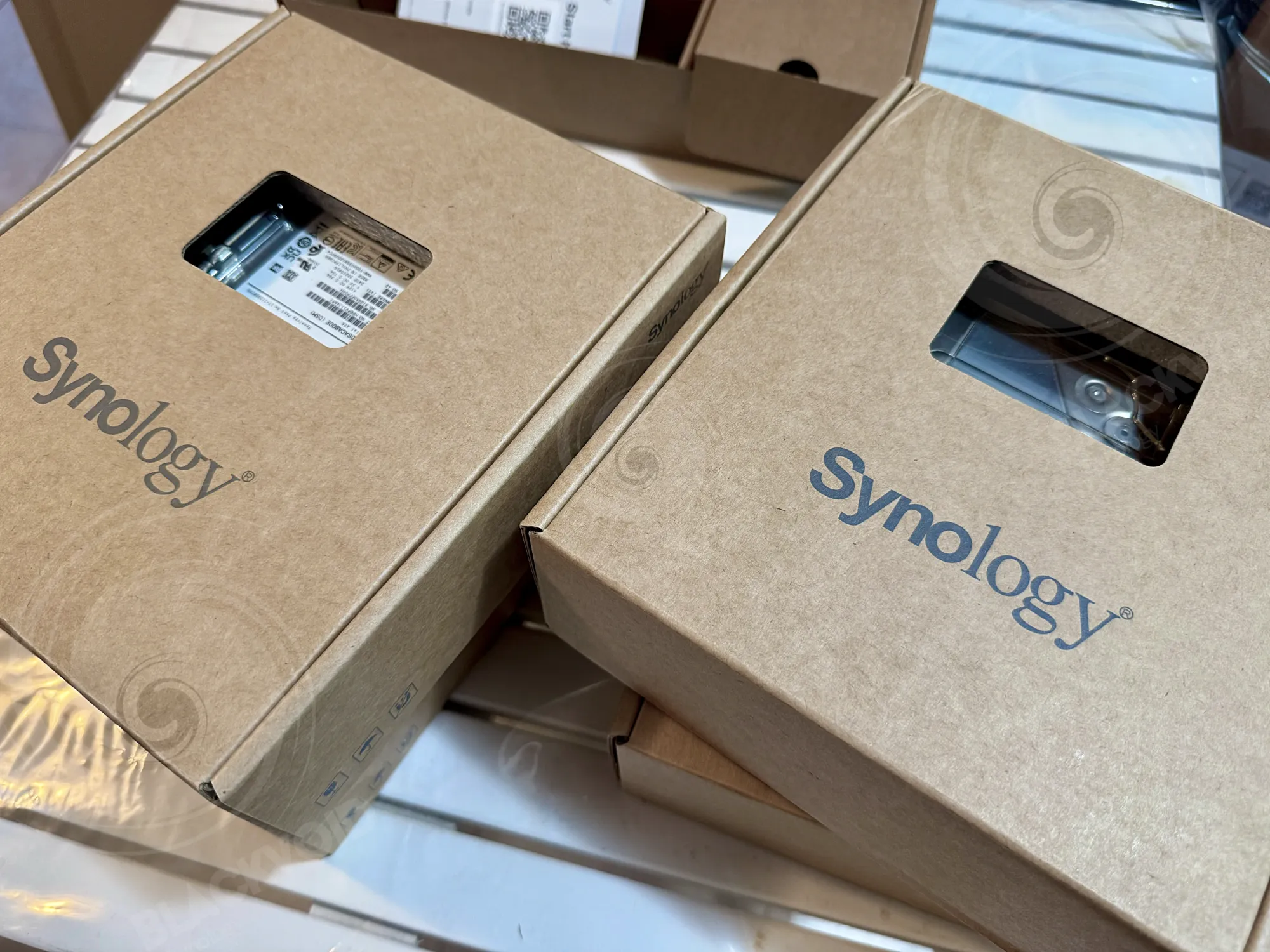

Napokon, diskovi. Kao i sve ostalo, serija XS službeno je kompatibilna samo sa Synology diskovima i to samo s enterprise serijom HAT5300. Za početak će ovaj NAS smjestiti četiri (4) modela HAT5320-8T u RAID5 konfiguraciji.
Za razliku od stolne/desktop serije Synology NAS modela, koja ne zahtijeva nikakav alat za ugradnju diskova (osim za 2,5" SSD-ove), RS modeli traže da se isti pričvrste vijcima, neovisno o tome jesu li 3,5" ili 2,5".
Umetanje diskova na mjesto i uključivanje NAS-a sve je što je potrebno za početak konfiguriranja uređaja. Ugradnja rack vodilica i diskova dva su zadatka koja će oduzeti najviše vremena, budući da je sve ostalo kranje trivijalno.

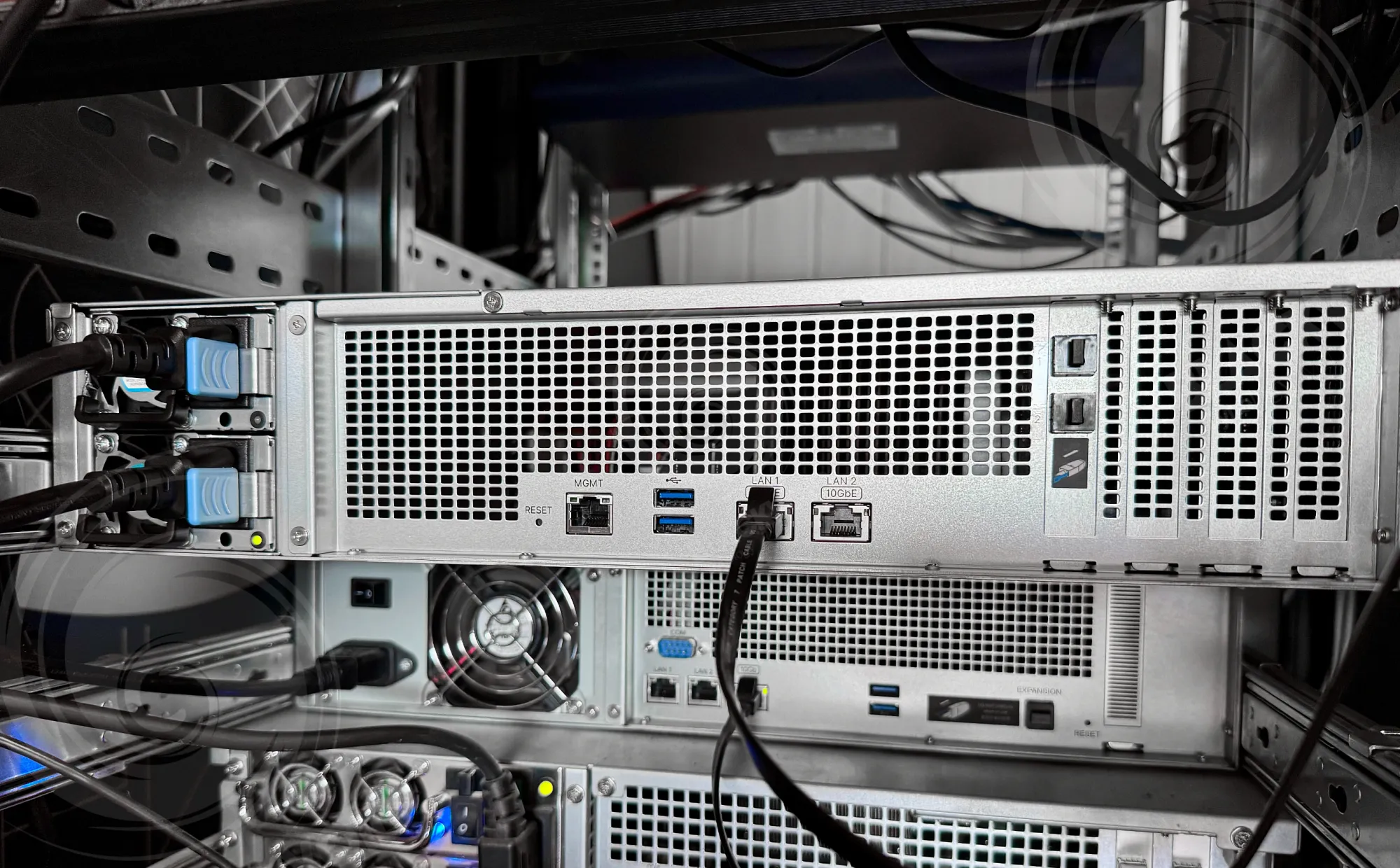

Spajanje napajanja i barem jednog mrežnog kabela jedino je što treba učiniti s stražnje strane prije nego što je NAS potpuno spreman za uporabu. Kao što je već spomenuto, NAS dolazi s dva 10Gbit priključka te jednim 1GbE upravljačkim priključkom na lijevoj strani. Potrošnja energije u ovoj konfiguraciji iznosi ukupno oko 80 W, što za NAS ove veličine i mogućnosti nije uopće puno.
Testovi
Uzimajući u obzir da ovaj NAS, kao i mnogi drugi, dijeli isti princip instalacije DSM-a, odlučio sam ga preskočiti za ovu recenziju, jer ne donosi ništa zanimljivo.

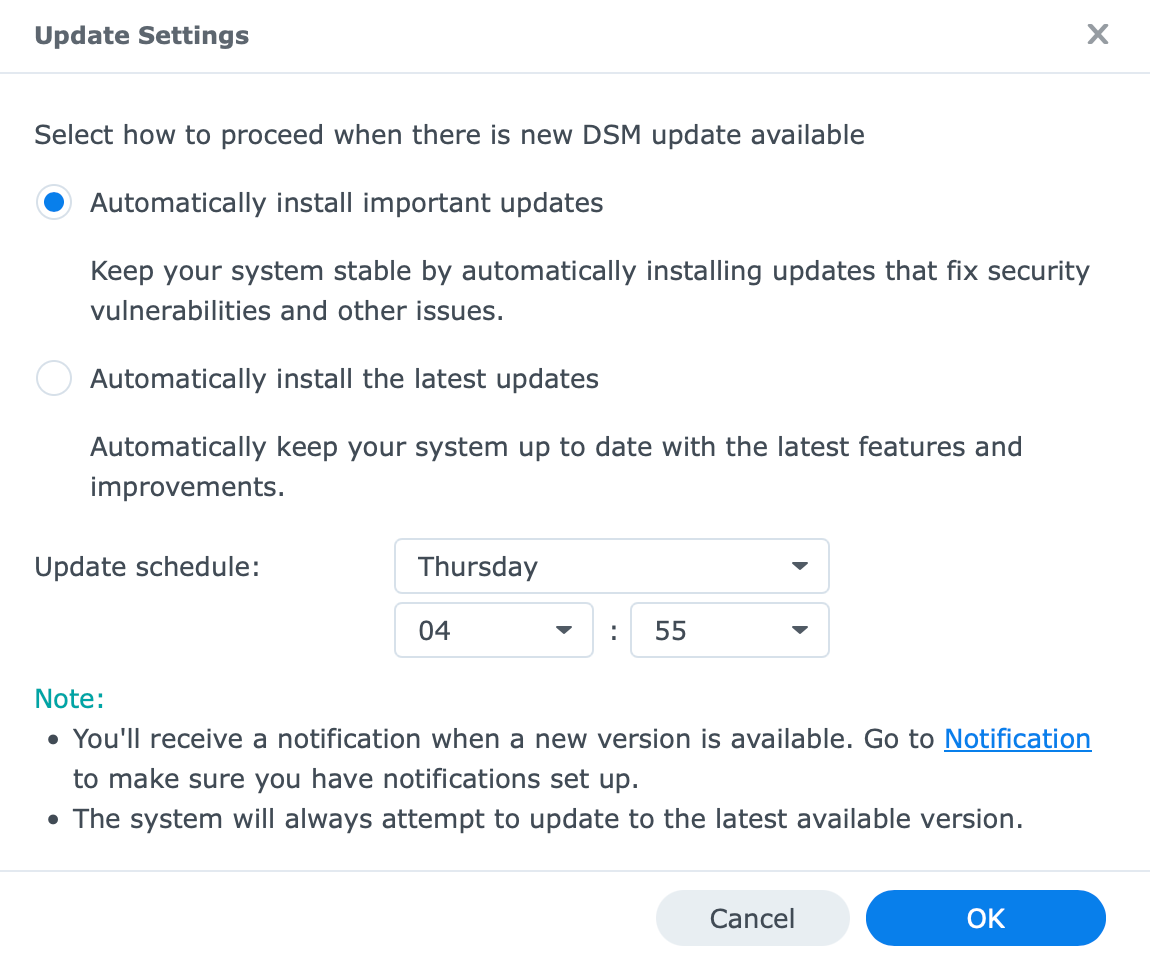

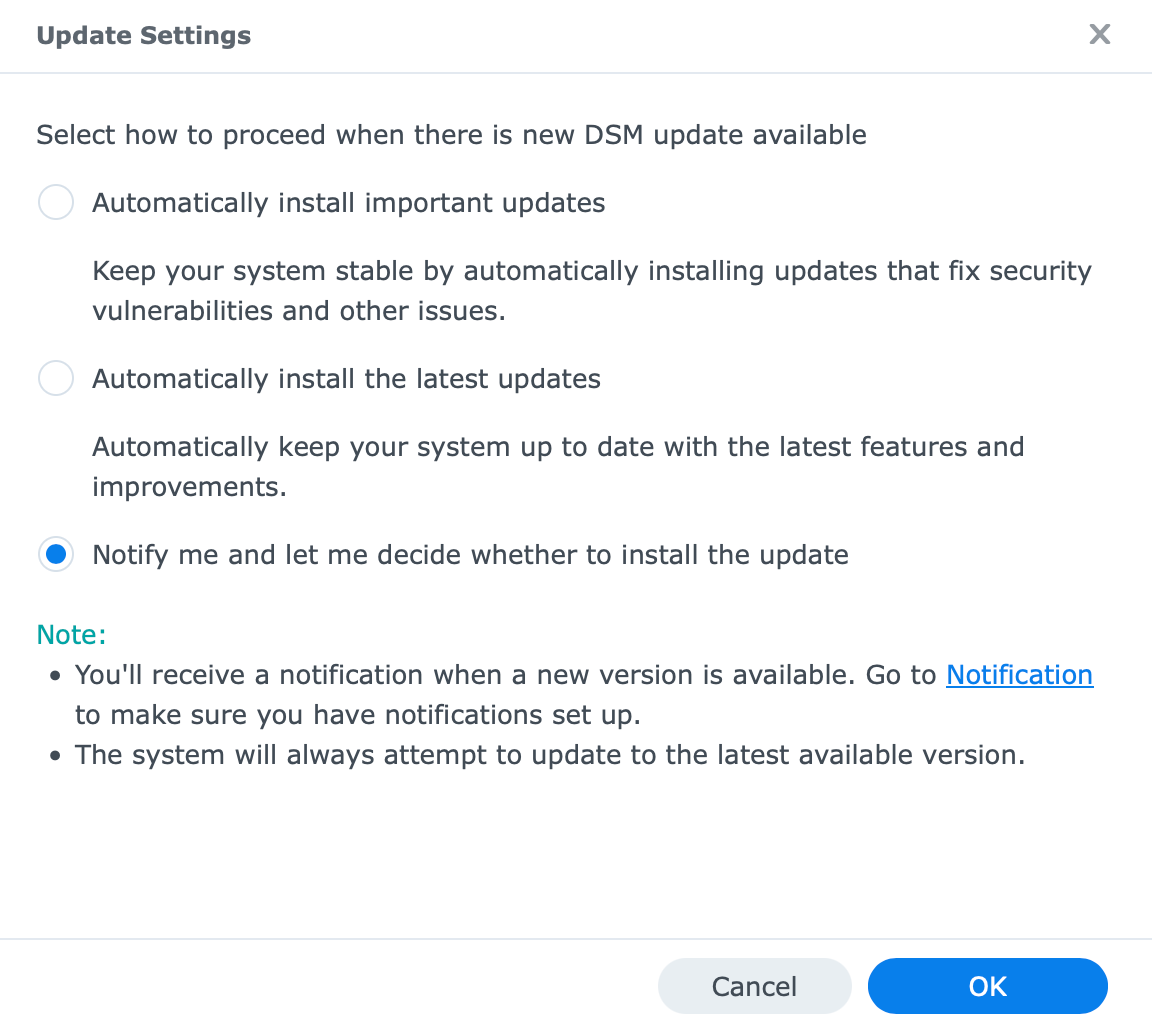

Ono što bi ovdje trebalo spomenuti kao podsjetnik, prije nego što nastavimo, jesu postavke ažuriranja DSM-a.
Od DSM-a 7.2.2. Synology je odlučio ukloniti opciju ažuriranja DSM-a koja administratorima omogućuje da budu obaviješteni o ažuriranjima sustava, ali da se ista ne instaliraju automatski.
Ako postoji potreba da se ponovno uvede treća opcija, pomoću SSH možemo je vratiti i odabrati.
Pokretanjem /usr/libexec/syno-update-settings --set-autoupdatetype-notify kao root i ponovnim učitavanjem DSM-a, sada možemo odabrati tu opciju.
Iako je sigurnost ključna, osobito danas, neke situacije s automatskom instalacijom (i naknadnim ponovnim pokretanjem) mogle bi uzrokovati više problema i IT-u i poslovanju.
Sada kada su postavke DSM-a postavljene, vrijeme je testirati konfiguraciju i mogućnosti samog uređaja.
Budući da je riječ o modelu koji po defaultu podržava 10GbE, uključujući povezivanje više 10GbE priključaka u LAG konfiguraciju te ugradnju kartica od 25GbE, RS3626xs nudi mnogo mogućnosti kad je riječ o umrežavanju. Naravno, ovisno o namjeni, na korisniku će biti da definira konfiguraciju, ali i broj korisnika i konfiguracija diskova također će igrati ulogu.
[ ID] Interval Transfer Bitrate Retr Cwnd RTT
[ 5] 0.00-1.00 sec 1.10 GBytes 9.42 Gbits/sec 0 6.07 MBytes 3ms
[ 5] 1.00-2.00 sec 1.09 GBytes 9.39 Gbits/sec 2 2.14 MBytes 2ms
[ 5] 2.00-3.00 sec 1.10 GBytes 9.41 Gbits/sec 0 2.50 MBytes 3ms
[ 5] 3.00-4.00 sec 1.10 GBytes 9.41 Gbits/sec 5 2.12 MBytes 2ms
[ 5] 4.00-5.00 sec 1.10 GBytes 9.41 Gbits/sec 0 2.47 MBytes 2ms
[ 5] 5.00-6.00 sec 1.10 GBytes 9.41 Gbits/sec 14 2.01 MBytes 2ms
[ 5] 6.00-7.00 sec 1.10 GBytes 9.41 Gbits/sec 0 2.45 MBytes 2ms
[ 5] 7.00-8.00 sec 1.09 GBytes 9.40 Gbits/sec 10 2.12 MBytes 2ms
[ 5] 8.00-9.00 sec 1.10 GBytes 9.42 Gbits/sec 0 2.48 MBytes 3ms
[ 5] 9.00-10.00 sec 1.10 GBytes 9.41 Gbits/sec 24 2.05 MBytes 2ms
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bitrate Retr
[ 5] 0.00-10.00 sec 11.0 GBytes 9.41 Gbits/sec 55 sender
[ 5] 0.00-10.00 sec 11.0 GBytes 9.41 Gbits/sec receiverTestiranje 10G mogućnosti pomoću iPerf3
Testiranje zadane ugrađene Ethernet kartice putem iPerf3 daje nam prolazni rezultat od 1,10 GB/s brzine prijenosa. To nema nikakve veze sa prijenosom podataka u stvarnom vremenu, jer nema ograničenja kad je riječ o RAID polju, broju i veličini datoteka i još mnogo čemu.
HAT3300 > HAT5300 SMB kopiranje (jedna velika datoteka)
U ovom prvom primjeru možemo vidjeti jedno veliko SMB kopiranje s polja HAT3300 (5400 o/min) smještenog na RS2423+ prema polju HAT5300 (7200 o/min) na RS3626xs. Uz prosječnu brzinu od 228 MB/s, za kopiranje datoteke od 67 GB trebalo je 5 minuta.
HAT5300 > SAT5221 SMB kopiranje (jedna velika datoteka)

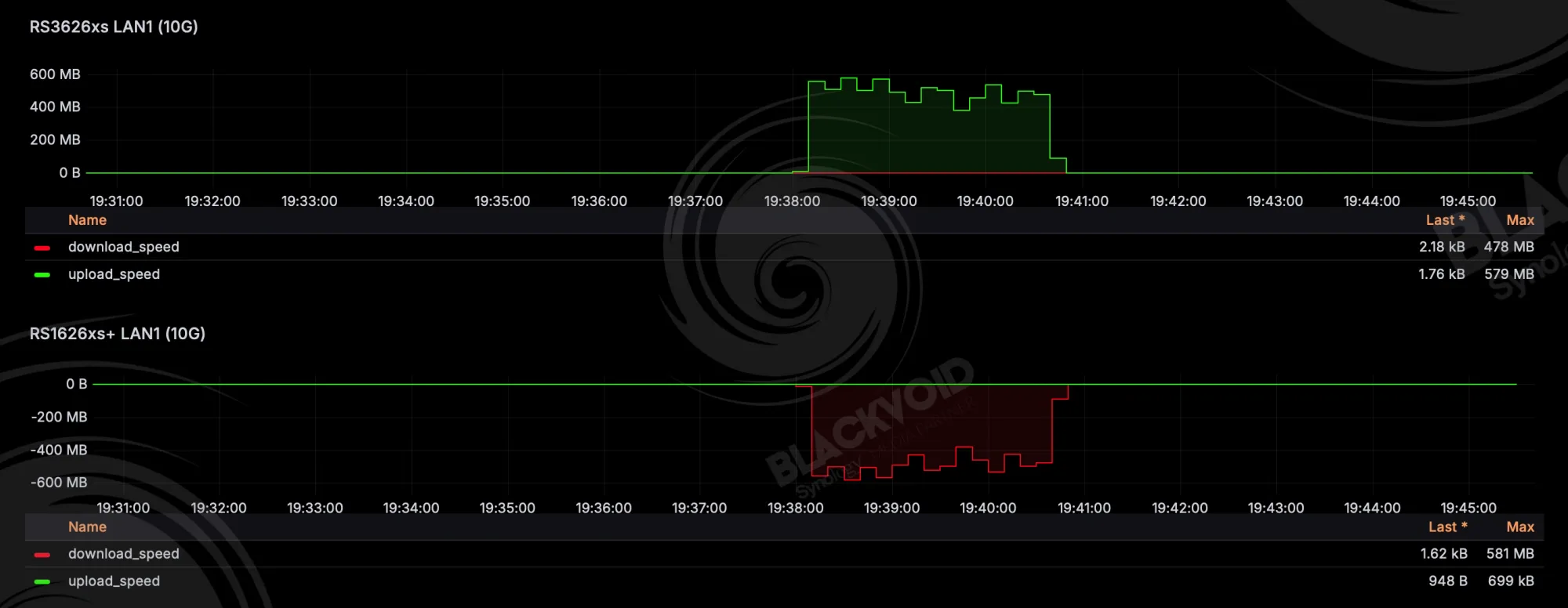

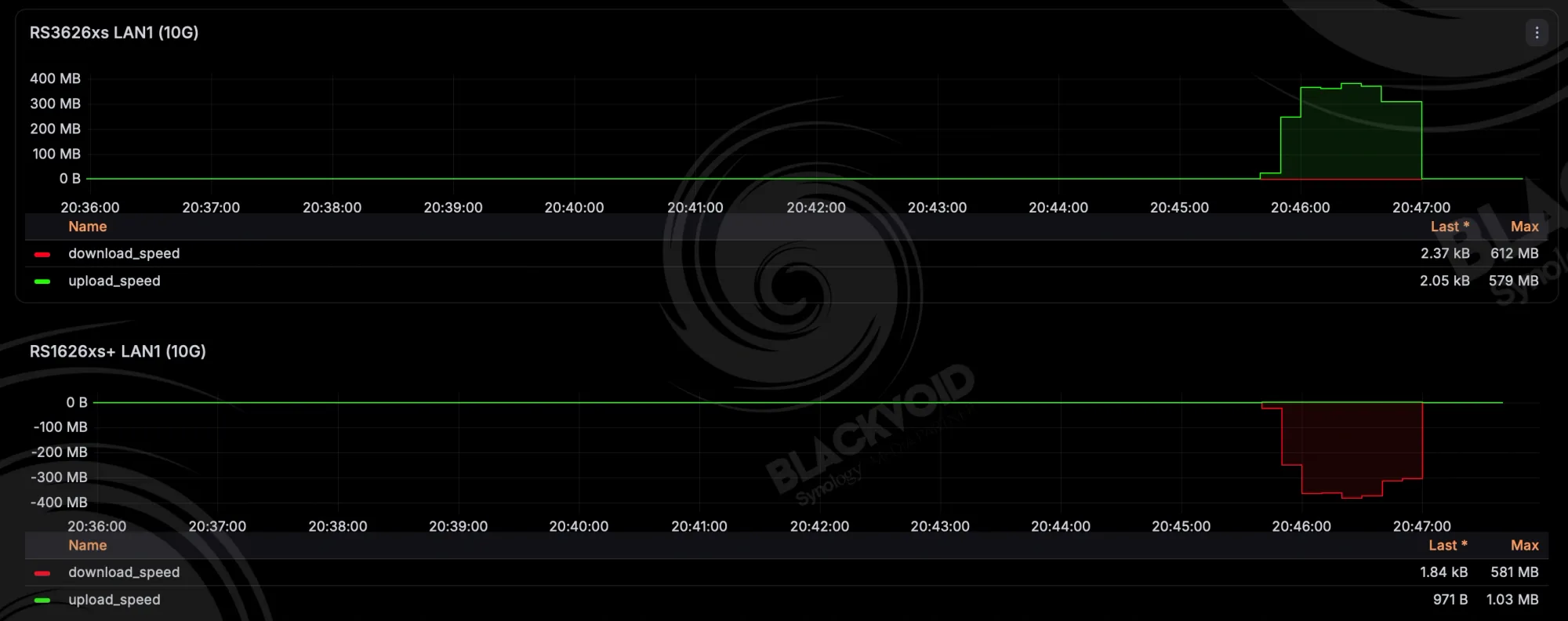

Premještanjem iste datoteke s RS3626xs i njegova HAT5300 polja prema RS1626xs+ i njegovu SSD RAID1 polju, možemo vidjeti da se slika dramatično mijenja. Uz prosječnu brzinu od 440 MB/s, isti se prijenos sada dovršava za nešto manje od 2,5 minute, pri čemu većinu vremena doseže maksimalnu SSD brzinu SSD polja. Uzimajući u obzir da su modeli SAT5221 ograničeni na brzinu od cca 500 MB/s, u mirror konfiguraciji, ne možemo ni očekivati više.
Ipak, rezultat pokazuje gotovo stalnu brzinu tijekom prijenosa, što pokazuje stvarnu razliku između diskova od 5400 „plus” i 7200 „enterprise”, kao i ukupno robusniju konfiguraciju ovih novih X26xs i xs+ modela. U pojedinim trenucima maksimalna brzina u tim konfiguracijama dosezala je i gotovo 600 MB/s.

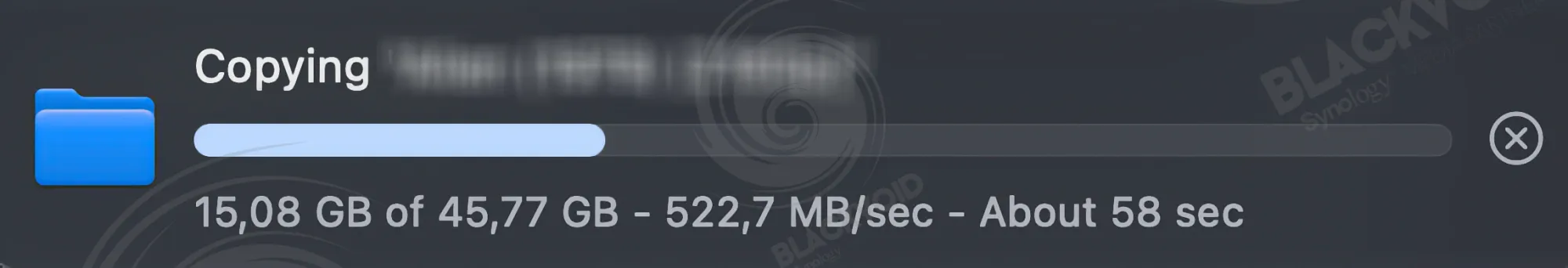

Kad je već riječ o SMB prijenosima, RS3626xs također ostvaruje iznimno postojane prijenose prema stolnim uređajima. Pri testiranju jedne velike datoteke od 46 GB s Mac Studiom M1 Max (10GbE, macOS27 Golden Gate), njezino kopiranje trajalo je 1,5 minutu, uz prosječnu brzinu od 523 MB/s.

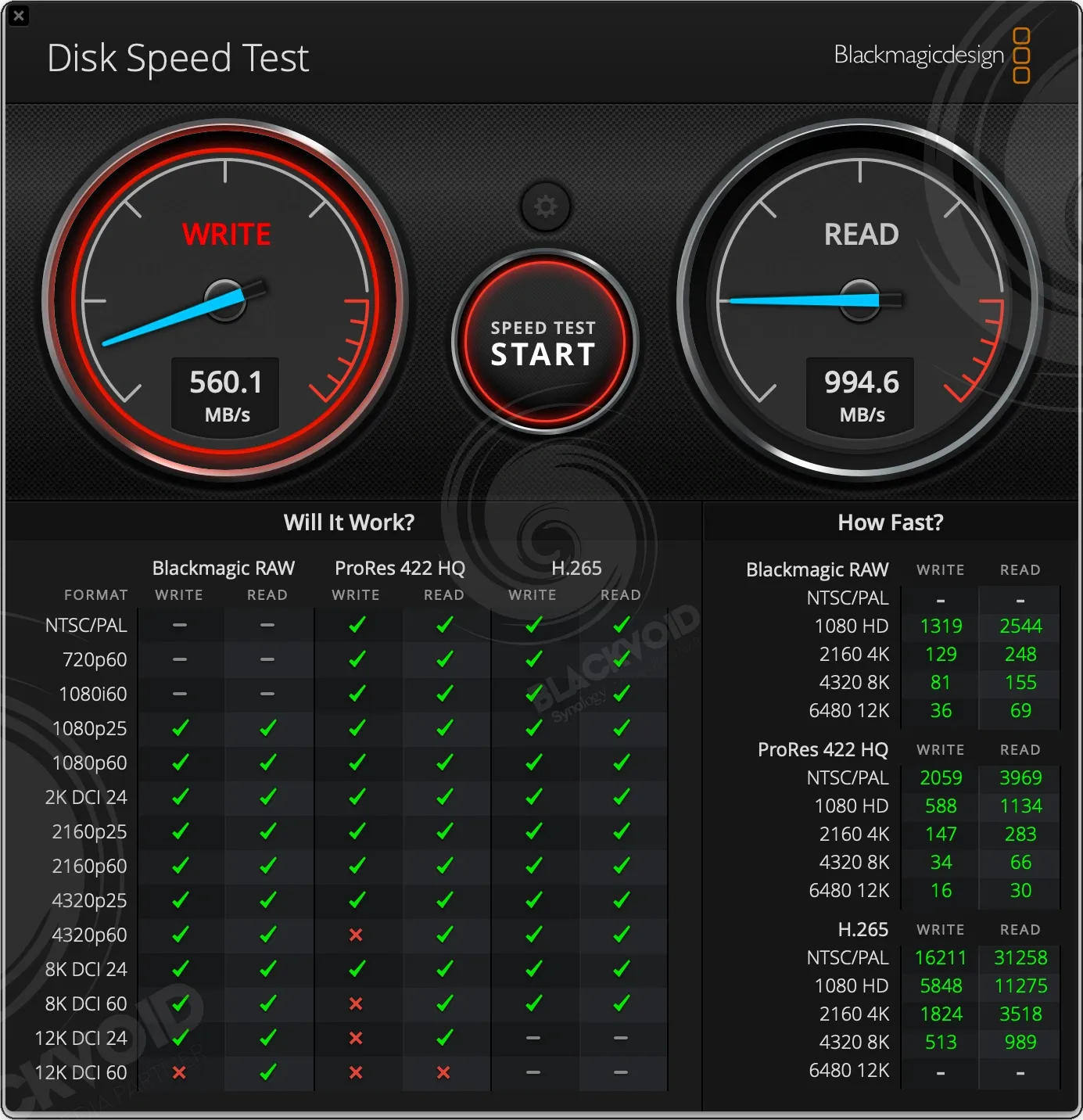

Naravno, brzine će ovisiti o protokolu i aplikaciji koja se koristi. Pri testiranju putem Black Magic disk speed testa, koristeći isti Mac Studio i RS3626xs kao odredište, možemo vidjeti da su 10GbE brzine moguće pri operacijama čitanja, kao i pristojno visoke operacije pisanja.
Ovi rezultati pokazuju da je pozadinski sustav, u ovom slučaju RAID5 polje na RS jedinici, itekako sposoban podržati 8K ProRes 422HQ kao i 8K RAW.
Iskorištenost CPU-a i RAM-a tijekom tih prijenosa bila je zanemariva (CPU oko ukupno 3%), iako NAS uz sve to pokreće namjensku instancu VDSM-a (virtualnog DSM-a).
HAT3320 > HAT5300 SMB kopiranje (velik broj malih datoteka)

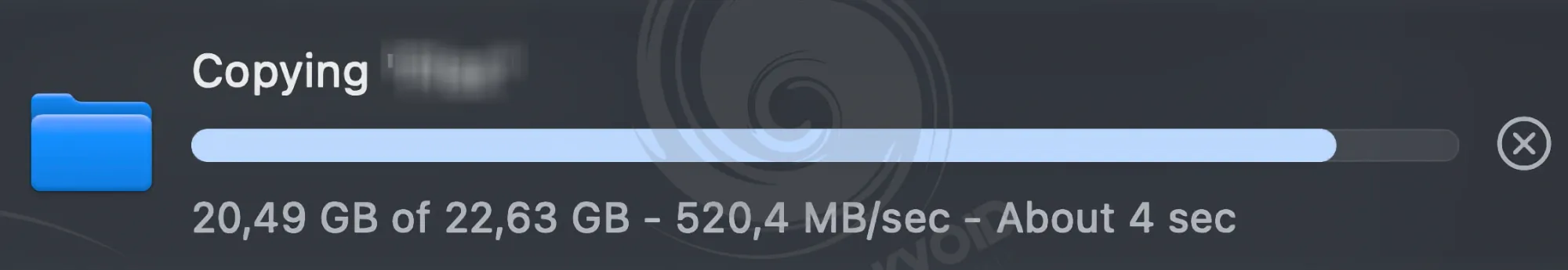

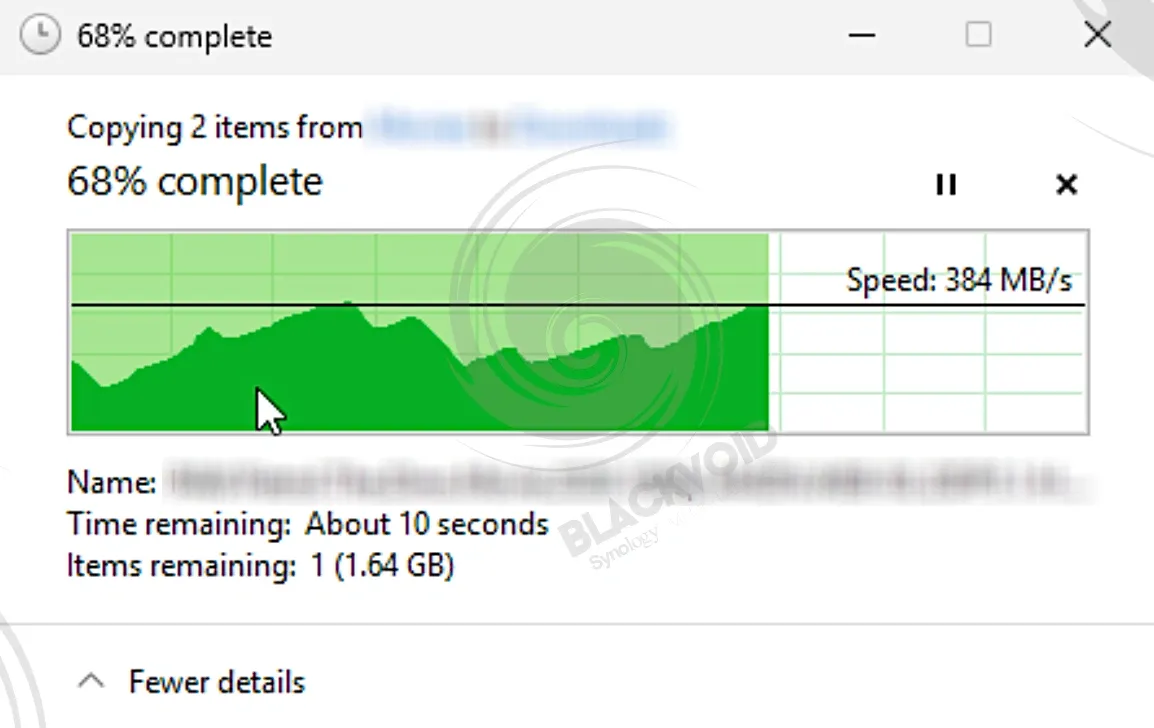

Sada prelazimo na veći broj malih datoteka, pri čemu je ukupna veličina 22 GB, a uzorak se sastoji od 2857 datoteka raspoređenih u 295 mapa. Pri kopiranju uzorka s istog RS2423+, ovaj put je RAID5 polje sastavljeno od HAT3320 (7200 o/min) diskova.
Iako se i dalje vode kao diskovi „plus” serije, ovi novi diskovi od 7200 o/min pokazuju razliku u performansama u usporedbi sa HAT3300. Tijekom tog prijenosa u trajanju od 1 minute postignuta je prosječna brzina od 375 MB/s.
HAT5300 > SAT5221 SMB kopiranje (velik broj manjih datoteka)
Kao i prije, premještajući isti uzorak dalje, pri čemu je RS3626xs izvor, a RS1626xs+ odredište, iako je trebao oko 10 sekundi više, u osnovi je ostvareno gotovo jednako prolazno vrijeme isto kao i u prethodnom testu.
Iako se očekuje da će prijenos jedne datoteke ukupno biti brži, te su brzine, uzimajući sve u obzir, vrlo dobre. Još više kada se podaci prenose na Mac Studio klijentskog računala. Uz prosječnu brzinu od oko 470 MB/s, za kopiranje istog uzorka trebalo je svega 50 sekundi.
HAT5300 > više Mac računala (jedna velika datoteka)
Kao što je prikazano, RS3626xs ima dovoljno mogućnosti kada je riječ o čistim prijenosima podataka putem danas najčešće korištenoga protokola. I opet, ovisno o mrežnom postavu, veličini uzorka, kao i krajnjim klijentima i njihovu OS-u, brzine će varirati.
Završimo SMB testove još jednim vrlo uobičajenim scenarijem, kopiranjem podataka na više klijenata istodobno. Iako smo dosad vidjeli da je prijenos podataka prema jednom klijentu otprilike 400-500 MB/s, što se događa kad imamo više 10GbE klijenata?

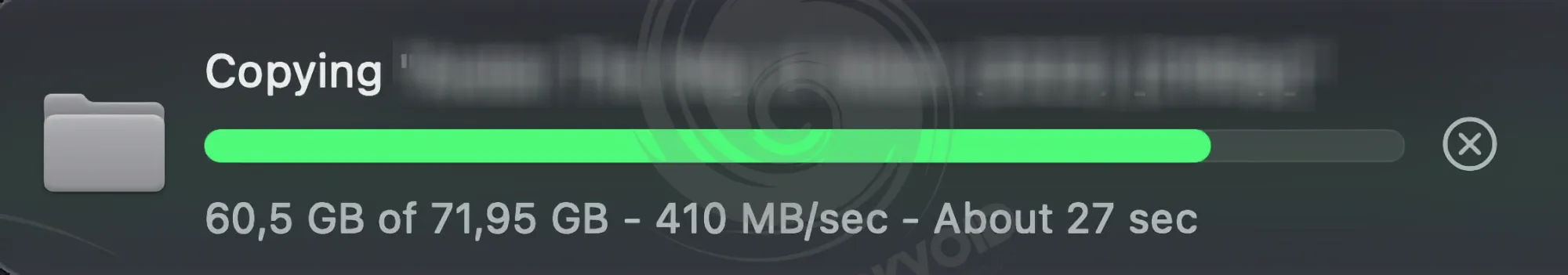

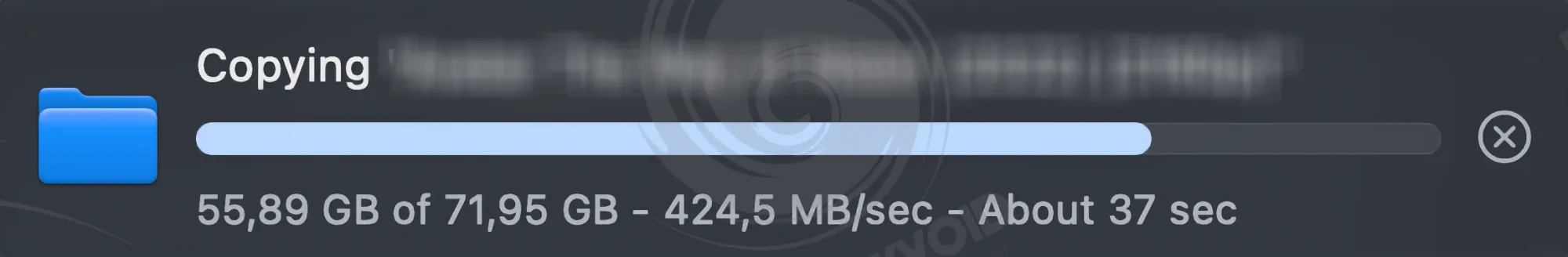

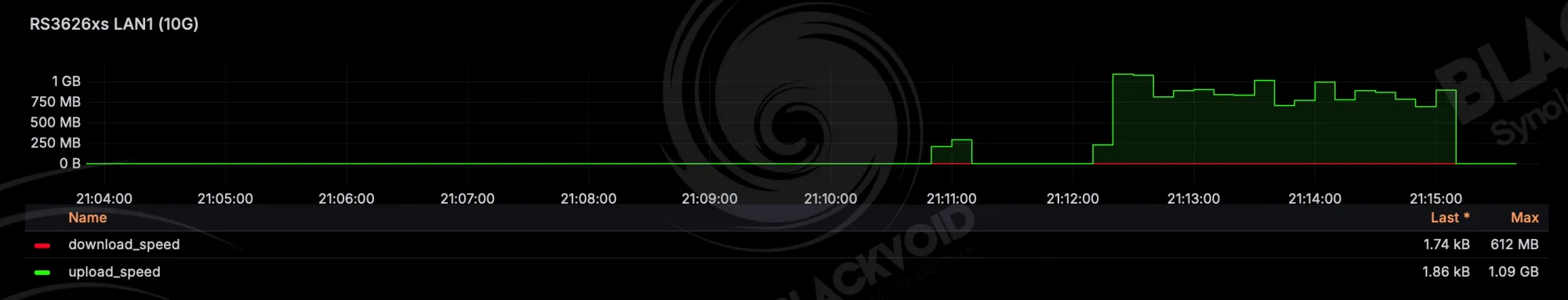

Uzimanjem iste datoteke od 67 GB kao i prije, ovaj ćemo put upotrijebiti spomenuti Mac Studio M1 Max i Mac Mini M4 Pro (oba na 10GbE) kao dvije testne jedinice.
Ovaj paralelni test dovršen je za otprilike 3 minute, uz prosječnu brzinu prijenosa od oko 800 MB/s (oba toka zajedno), a u trenucima je dosezao i puni 10GbE. I opet, CPU i RAM nisu bili ni najmanje opterećeni, što pokazuje da je ovaj svestrani uređaj osmišljen za daleko veća opterećenja od ovoga.
Virtualni strojevi
Za NAS ove veličine i mogućnosti, virtualizacija je područje u kojem možemo očekivati da neće biti nikakvih problema. Instalacija posve novoga stroja sa Windows 11 sustavom trajala je ukupno oko 8 min od početka do prvoga zaslona za ažuriranje (uključujući dva ponovna pokretanja).

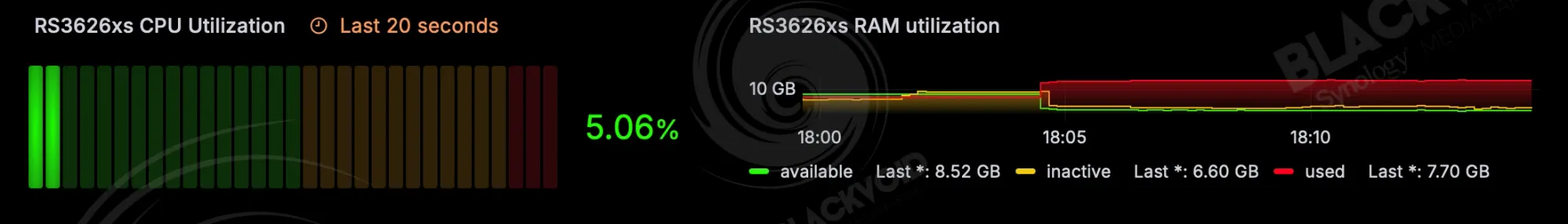

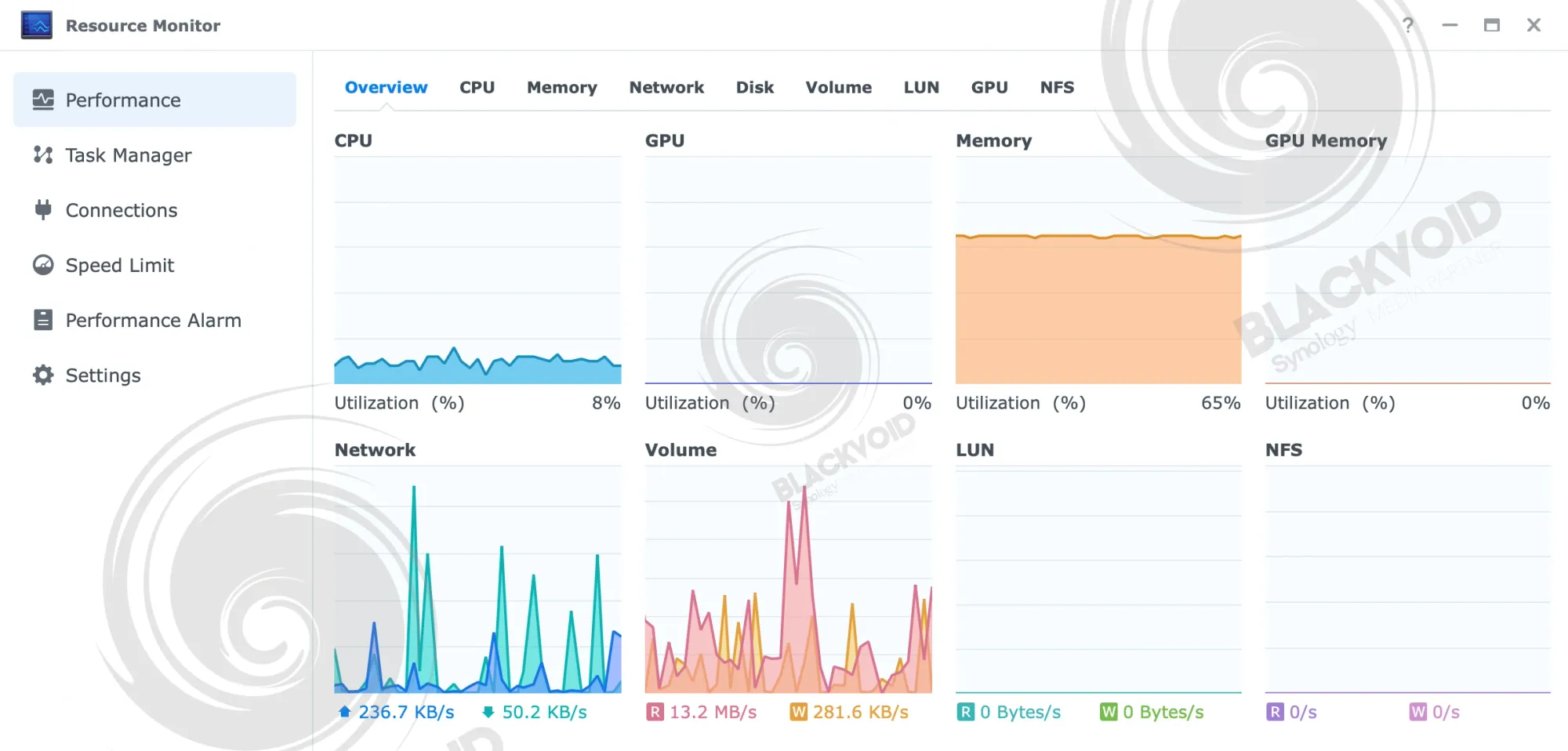

Iskorištenost CPU-a i RAM-a bila je očekivana, između 10-20% tijekom instalacije, uz oko 9-10 GB RAM-a za DSM, virtualnu DSM instancu te jedan Windows 11 stroj.

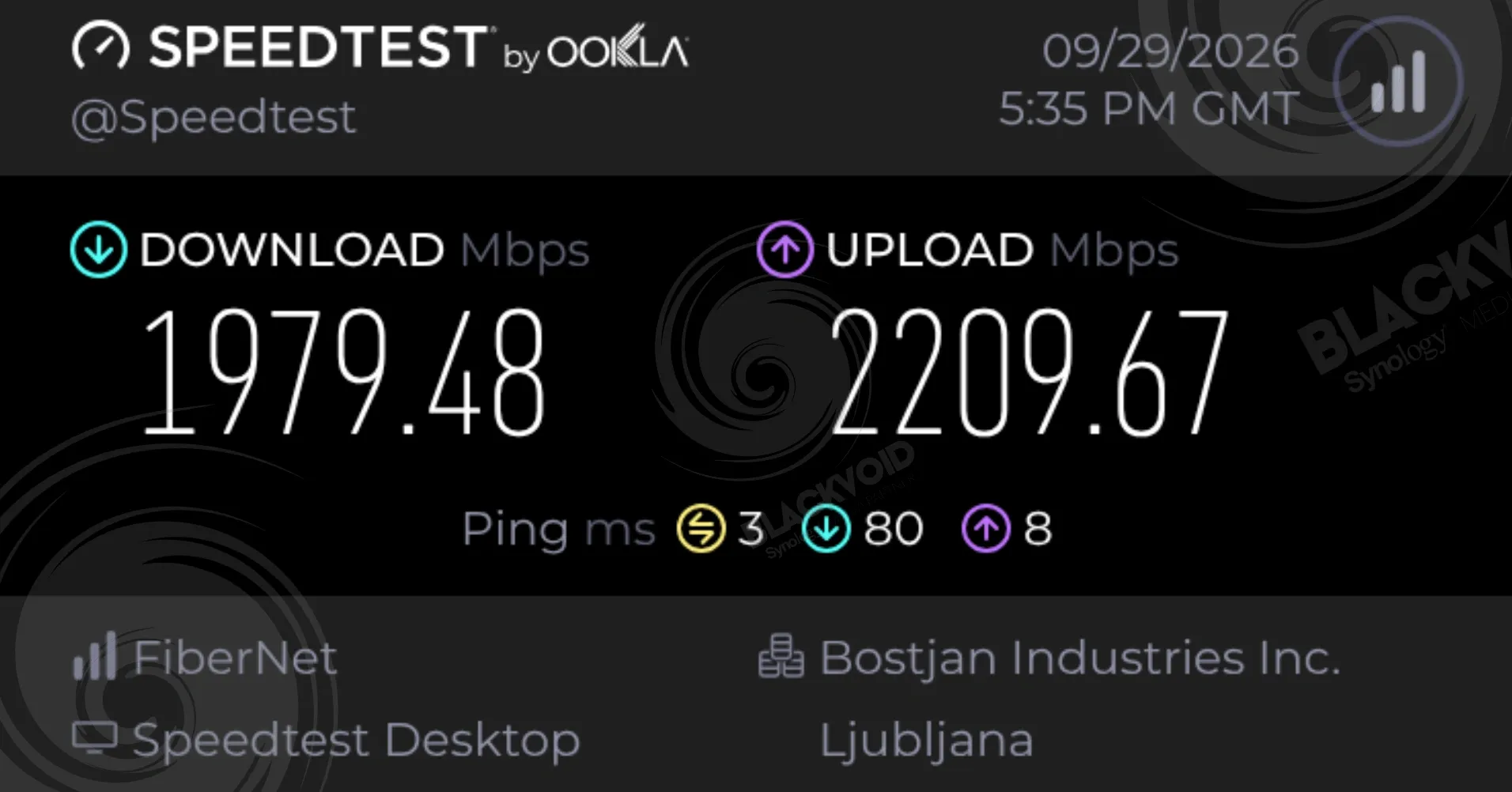

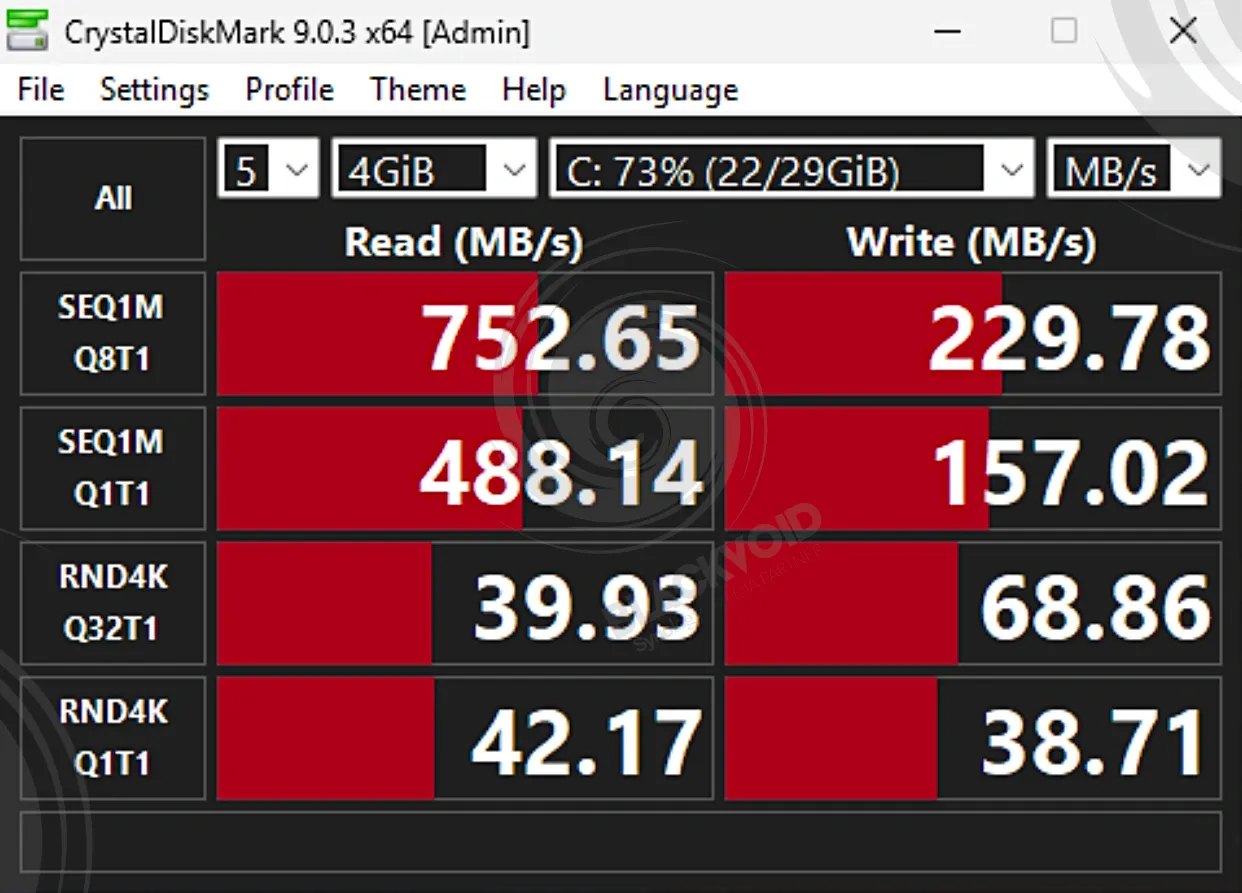

Nakon instalacije VMM alata te pristupa virtualnom stroju putem RDPa, osjećaj rada na njemu gotovo je jednak radu na izvornome hardveru kada je riječ o osnovnim operacijama. Konfiguriran s 10G adapterom, mrežne brzine bile su očekivane tijekom testiranja interneta kao i SMB prijenosa.
Iako je NAS više nego sposoban pokretati i više od nekoliko virtualnih strojeva (ovisno o hardveru i dotičnom operacijskom sustavu), u usporedbi s nekim nižim modelima, ovo je i dalje prije svega NAS. To znači da bi ulogu hipervizora bilo najbolje prepustiti namjenskom računalu s još moćnijim CPU-om, kao i nekim NVMe diskovima.
Nije da se ovaj NAS ne može opremiti NVMe diskovima putem namjenske PCIe kartice, nego je samo to što su njegove glavne uloge i dalje sigurnosno kopiranje i usluge. U tome se ovaj RS iznimno ističe.
ActiveProtect i Synology Tiering
Kad smo već kod sigurnosnog kopiranja i usluga, RS3626xs podržava aplikacije i značajke Synology Tiering i ActiveProtect Vault. Trenutačno samo osam Synology linija podržava te mogućnosti, točnije 48 uređaja, koji nude dodatnu podršku za uređaje za sigurnosno kopiranje i obradu.
Luka Manestar
Luka Manestar

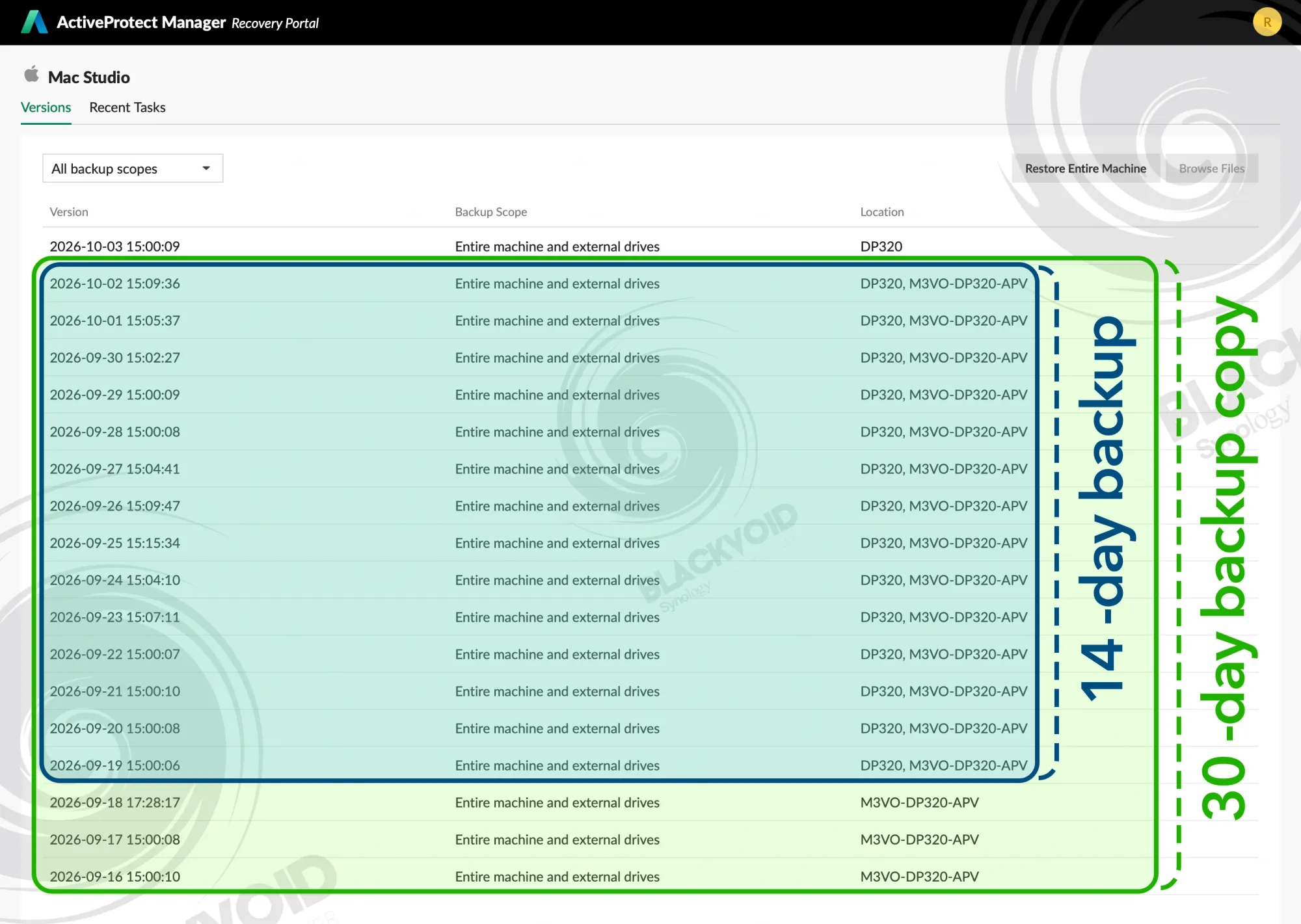

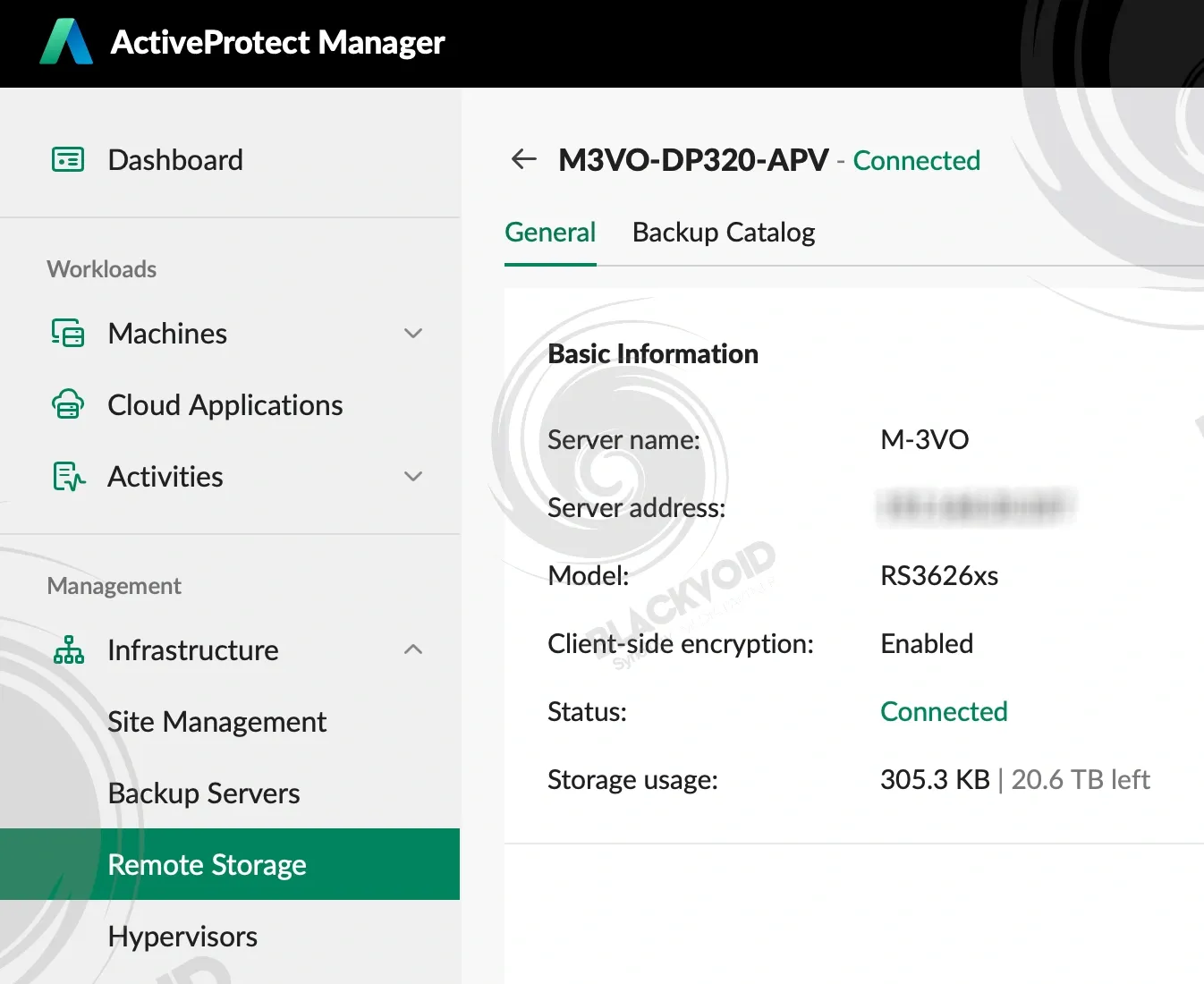

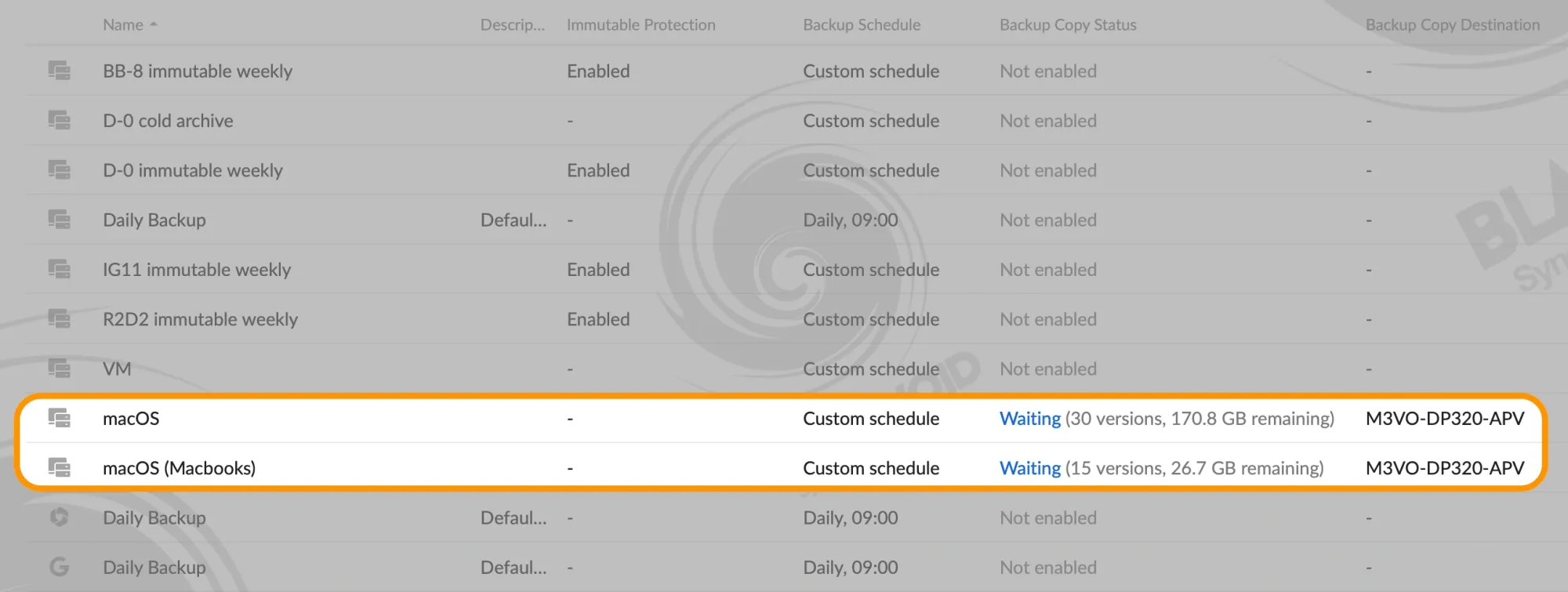

To znači da ovaj NAS može služiti kao mjesto za immutable kopiju putem Active Protect uređaja poput DP7400 ili DP320, ali i kao uređaj za hot ili cold tiering pri optimizaciji resursa pohrane.

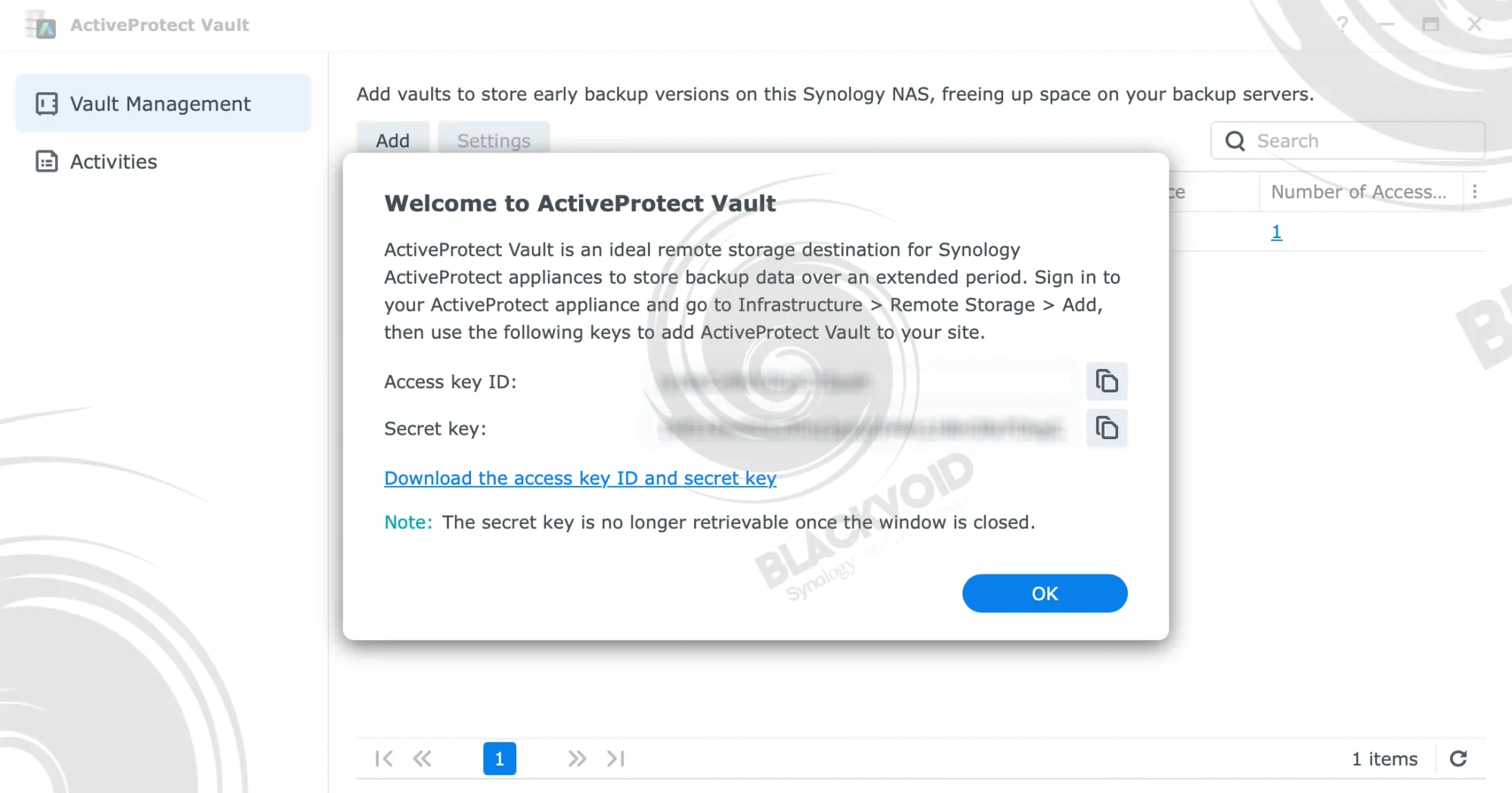

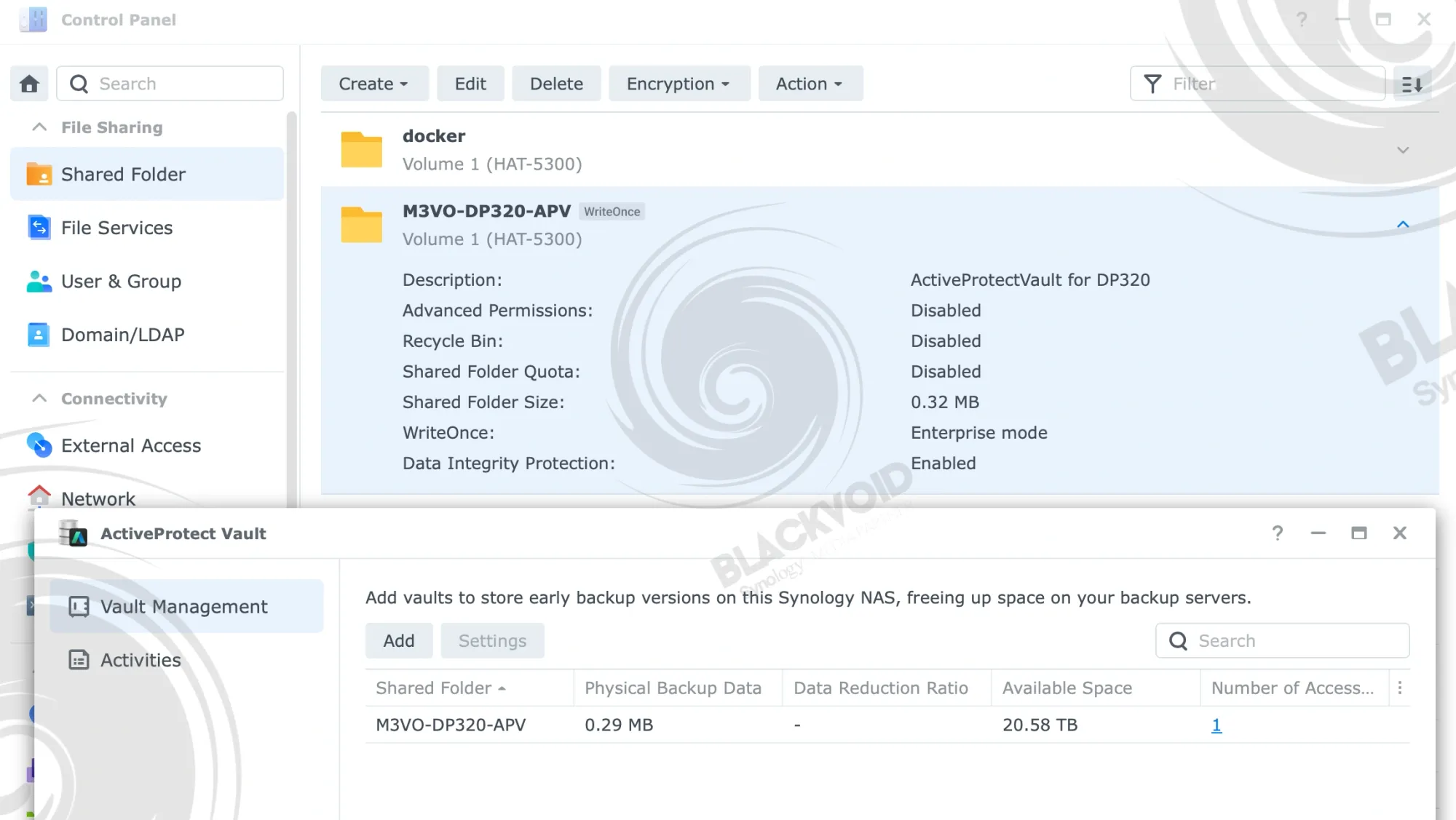

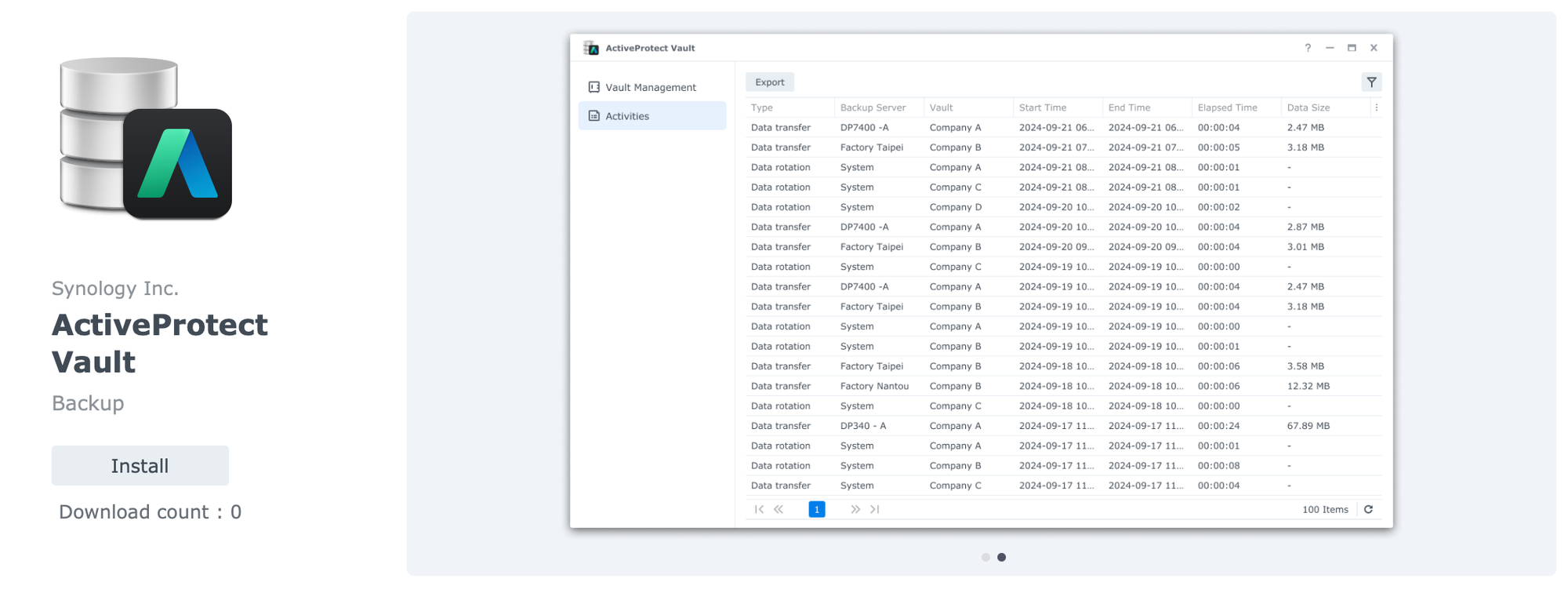

Prilikom instalacije ActiveProtect Vault aplikacije, po zadanim postavkama, bit će stvorena nova W.O.R.M. mapa (mogu se dodati i nove) koja će se upotrebljavati kao odredište za DataProtect zadatke sigurnosnog kopiranja. Kao i s bilo kojom drugom ActiveBackup platformom iz Synology DSM Package Centra, APV će omogućiti stvaranje prilagođenih mapa te više ključeva koji se mogu upotrijebiti za konfiguraciju NAS-a kao udaljenog mjesta za sigurnosno kopiranje za do stotinu DP uređaja.
Uređaji velikoga kapaciteta poput RS3626xs mogu bez ikakvih problema obavljati zadatke kopiranja sigurnosnih kopija ili tieringa, osobito zato što se ti zadaci mogu konfigurirati prema prilagođenom rasporedu izvan produkcijskih sati, čime se sprječavaju zasićenje i problemi s performansama za aktivne korisnike.
Synology produktivni alati i umjetna inteligencija
Još jedna stvar koja izdvaja upravo ovaj model, kao i druge rack modele iz X26 serije, jest uvođenje novih verzija Drive 4.1 i Office 3.8 (oba su trenutačno još uvijek u beta verziji).

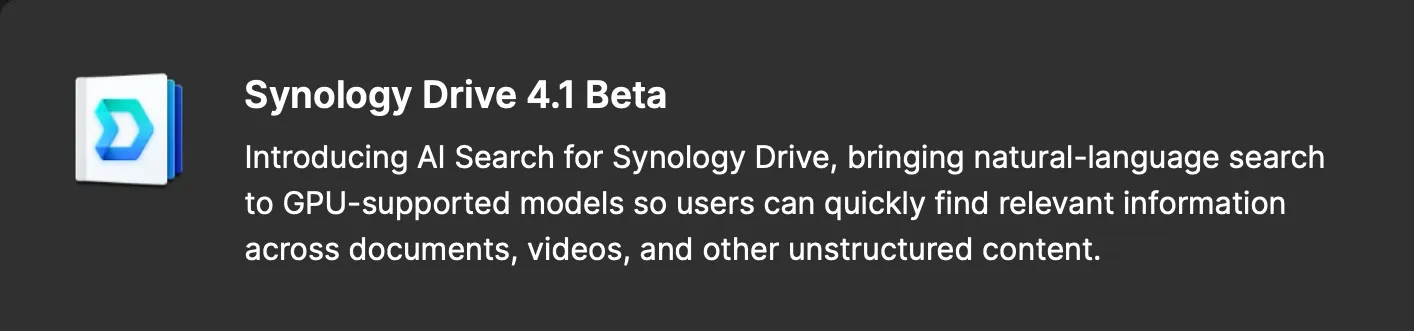

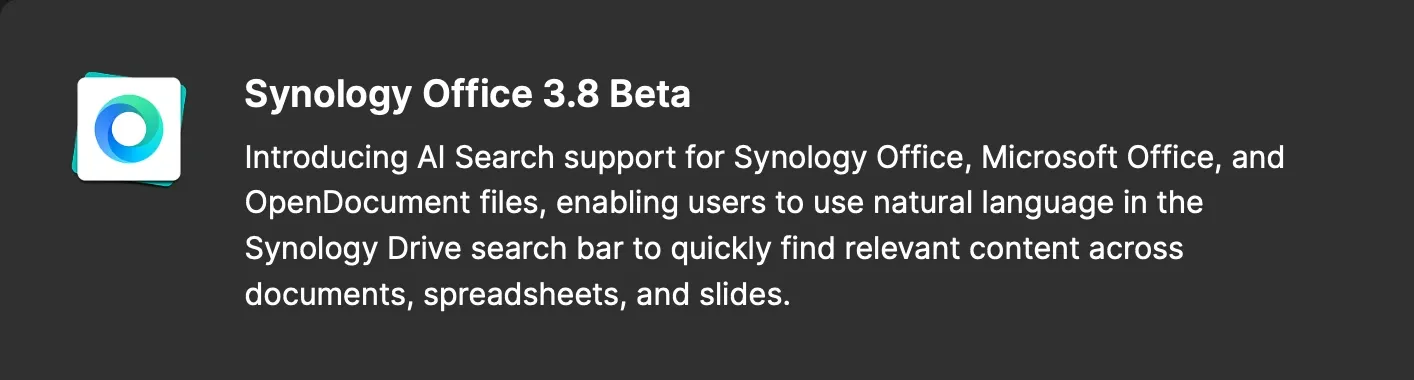

Navedene platforme sada podržavaju mogućnosti pretraživanja uz pomoć umjetne inteligencije koju pokreće NVIDIA GPU koji se može ugraditi unutar samoga NAS-a.
Ta značajka korisnicima omogućuje brzo pronalaženje datoteka pomoću upita na prirodnom jeziku i pregled relevantnih isječaka sadržaja za intuitivnije iskustvo pretraživanja.

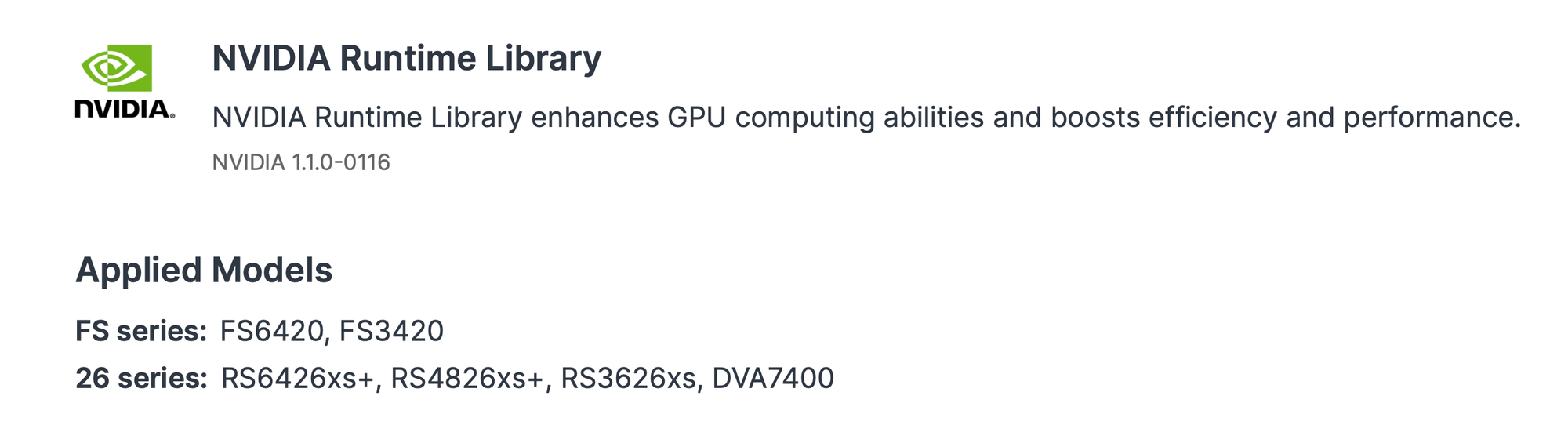

Kao što je prethodno spomenuto, podržane su NVIDIA kartice 2000 i 4000 RTX serija, a recenzija toga uslijedit će u zasebnom članku, no to pokazuje da Synology od serije x26 počinje uvoditi lokalnu implementaciju umjetne inteligencije / LLM-a.
Uz Drive i Office, već možemo isprobati i novi ChatPlus i Meet Server, koji su također u beta verziji u vrijeme ovog članka. Iako će te platforme biti licencirane, Synology ih je izradio od temelja, nudeći korisnicima lokalne alternative najpopularnijim alatima za suradnju koji su trenutačno dostupni.
U kombinaciji s AI mogućnostima RS3626xs-a putem ugrađenog GPU-a, moći ćemo upotrebljavati različite značajke unutar svih aplikacija kako bismo dodatno potaknuli i ubrzali produktivnost.
Zaključak
S obzirom na to da postoji još mnogo scenarija u kojima se ovaj uređaj može upotrijebiti, nemoguće ih je sve pobrojati, no poanta je da je RS3626xs doista svestran model sposoban poslužiti stotinama korisnika, aplikacija i usluga. Od čistoga odredišta za sigurnosno kopiranje, hot ili cold tiering, kao i poslužitelja za nadzor, pa sve do sigurnosnog kopiranja podataka iz javnih pružatelja usluga u oblaku.
Koji god slučaj bio, sa svojim mogućnostima proširenja RS3626xs doista nudi neograničene kombinacije. Po cijeni od oko 5200 € (bez diskova), novi 12-bay model bit će dobra polazna točka za svakoga tko traži rack AI uređaj, uz sve ono što DSM i njegove aplikacije imaju za ponuditi. Također moramo reći da podrška za Docker dodatno otključava još čitav niz usluga za vrhunsku kombinaciju prilagođenu svačijim potrebama.
Početnih 8 GB RAM-a moglo bi biti malo, osobito ako razmatramo virtualizaciju, ali 6-jezgreni CPU i širok raspon HDD, SSD i NVMe diskova nude mnoštvo kombinacija koje će najbolje odgovarati malim poduzećima kao i velikim tvrtkama.
Također vrijedi napomenuti da uređaj u stanju mirovanja troši manje od 90 W u kombinaciji do šest diskova, što je financijski vrlo pristupačno.
Iako ovo nije jedini model X26 koji je Synology ove godine objavio, zasigurno će biti najpopularniji, jer dolazi iz već dobro provjerene serije 12-bay modela koji su mu prethodili.
