Većina Synology uređaja ima ciklus ažuriranja od 1-3 godine, ovisno o specifičnom modelu. Bez obzira da li se radi o DS (desktop) ili RS/SA/UC (rack) jedinicama, korisnici imaju mogućnost kupiti ili ažurirati svoj postojeći NAS uređaj s novijim modelom u nekom trenutku.
U veljači 2023., Synology je predstavio ažurirani RS NAS s 12 diskova kao nasljednika RS2421+/RP+ modela, nazvan RS2423+/RP+. Kao i prethodna generacija, ovaj model je dizajniran kao svestrano rješenje za poslovne potrebe i procese.
RS2423+ i RS2423RP+ (redundantno napajanje) su svestrani i ekonomični 2U uređaji za pohranu s 12 utora, namijenjeni za centralnu pohranu i dijeljenje podataka, sigurnosno kopiranje krajnjih točaka i poslužitelja, upravljanje nadzorom te druge poslovne aplikacije. Sa brzinama sekvencijalnog čitanja/zapisivanja od preko 3,500/1,700 MB/s, kapacitetom do 216 TB sirove pohrane i mogućnošću poboljšanja I/O brzine putem SSD cache-a, RS2423+ i RS2423RP+ pružaju fleksibilno skladištenje sa snažnim ugrađenim mogućnostima zaštite podataka.
RS2423+ se nalazi na donjem dijelu "rack" segmenta između bržih RS XS/XS+ jedinica, kao i SA modela, te ostalih RS "+" modela. Kao uređaj sa 12 utora, ovaj NAS se može proširiti sa još jednom jedinicom za proširenje također od 12 utora, za ukupnih 24 diska.
Za razliku od nekih drugih marki, uključujući Synology, novi model obično zamjenjuje stariji, ali u ovom slučaju, RS2421+ još uvijek je opcija ako netko traži moćan NAS uređaj za pohranu.
Glavna razlika između prethodne i trenutne generacije razlikuje se u nekoliko elemenata. Prvo, najočitija je razlika u procesoru. RS2423+ dolazi s AMD Ryzen 1780B četverojezgrenim procesorom koji radi na 3,35 GHz, dok je stariji model koristio Ryzen V1500B na 2,2 GHz. Količina početne DDR4 ECC memorije je udvostručena i sada iznosi 8 GB, a za oba modela postoji još jedno slobodno mjesto tako da ukupna količina ide do maksimalnih 32 GB memorije.

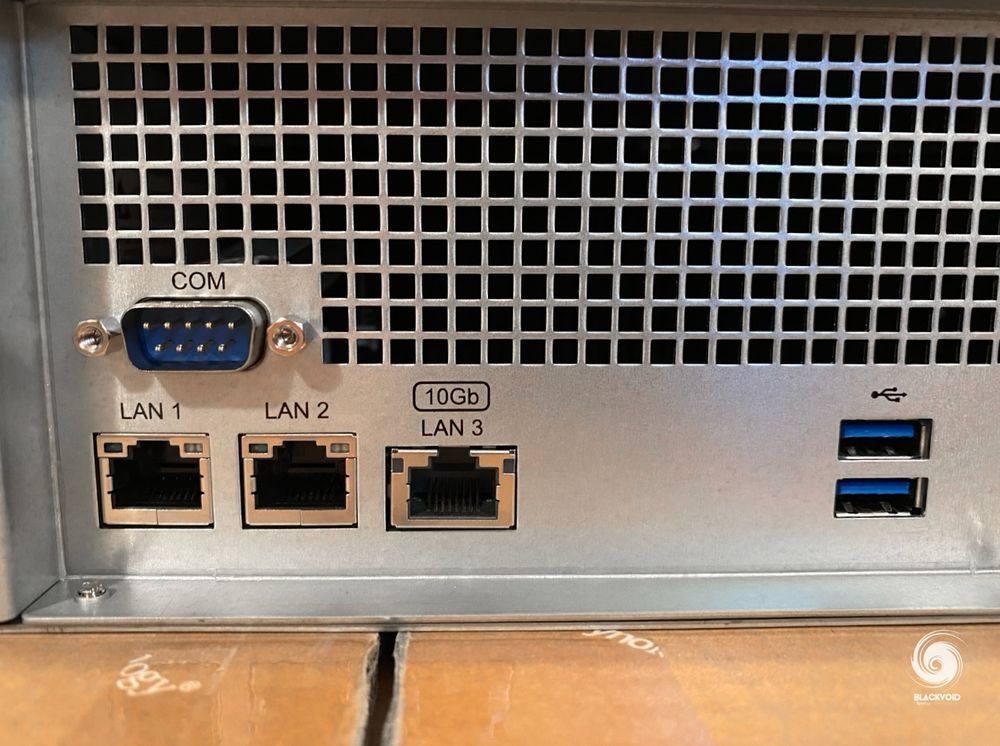

Pogledavši stražnju stranu jedinice, nećemo vidjeti mnogo razlika, osim činjenice da x23 model dolazi s ugrađenim 10G mrežnim adapterom i dva 1G porta manje od x21 modela (koji ima ukupno 4x 1GbE porta i nema ugrađeni 10G adapter).
Još jedna usporedba između obje generacije odnosi se na buku i potrošnju energije. Zbog CPU-a i 10G mreže, x23 model će u prosjeku koristiti malo više struje, dok će istovremeno proizvoditi i nešto više decibela buke (50-54 dB(a) za x21 naspram 53-56 dB(a) za x23).
Solidna performansa - Preko 3,500/1,700 MB/s sekvencijalnog čitanja/zapisivanja
Proširenje po potrebi - Proširite se na 24 utora sa Synology RX1223RP jedinicom, omogućujući kapacitet do 432 TB sirove pohrane.

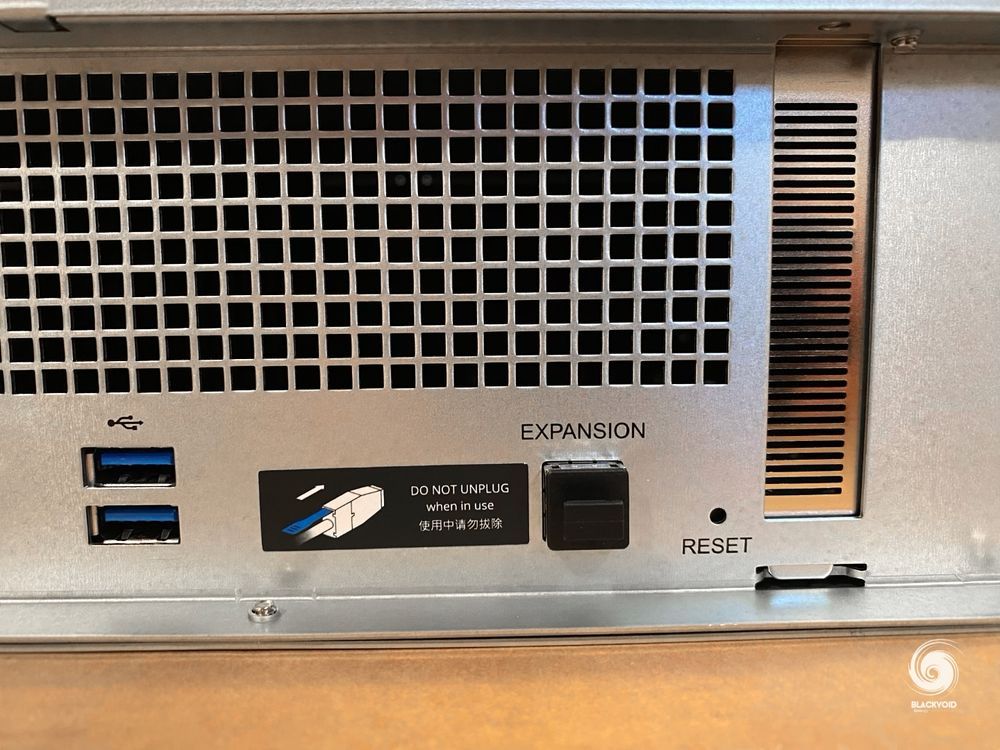

Kao što je već spomenuto, RS2423+ nudi jedan priključak za proširenje koji omogućuje povezivanje RX1223RP jedinice sa 12 utora. S istim, može se koristiti ukupno 24 diskova, ali naravno, proširenje će ovisiti o glavnom RS uređaju kako bi ispravno funkcioniralo.
Kao i prethodna generacija, RS2423+ također nudi jedan PCIe Gen3 x8 utor koje se može koristiti s različitim PCI karticama poput onih za 10/25G mrežnu podršku, ili možda M.2 SSD karticom za cache. Važno je napomenuti da ovaj model ne podržava stvaranje korisnički upotrebljivih particija uz pomoć M.2 SSD-ova instaliranih putem PCI kartice.
Pakiranje je uobičajena dvostruka kartonska kutija (transport + proizvod) koja služi kako bi se spriječila bilo kakva oštećenja prilikom transporta.
Nakon otvaranja kutije proizvoda, možemo vidjeti da se NAS nalazi u sredini i podržavaju ga četiri velika komada tvrde spužve koje apsorbiraju bilo kakve udarce prilikom manevriranja sa samom kutijom.
RS2423+ dolazi s jednim strujnim kabelom, uputama te dvije vrste vijaka za 2.5" i 3.5" diskove.
Očekivano je da s bilo kojim RS/SA/UC/HD modelom nisu uključeni mrežni kabeli kako bi se moglo udovoljiti individualiziranim instalacijama. To omogućuje korisnicima slobodu odabira najprikladnije kategorije, duljine pa čak i boje za specifičnu potrebu.

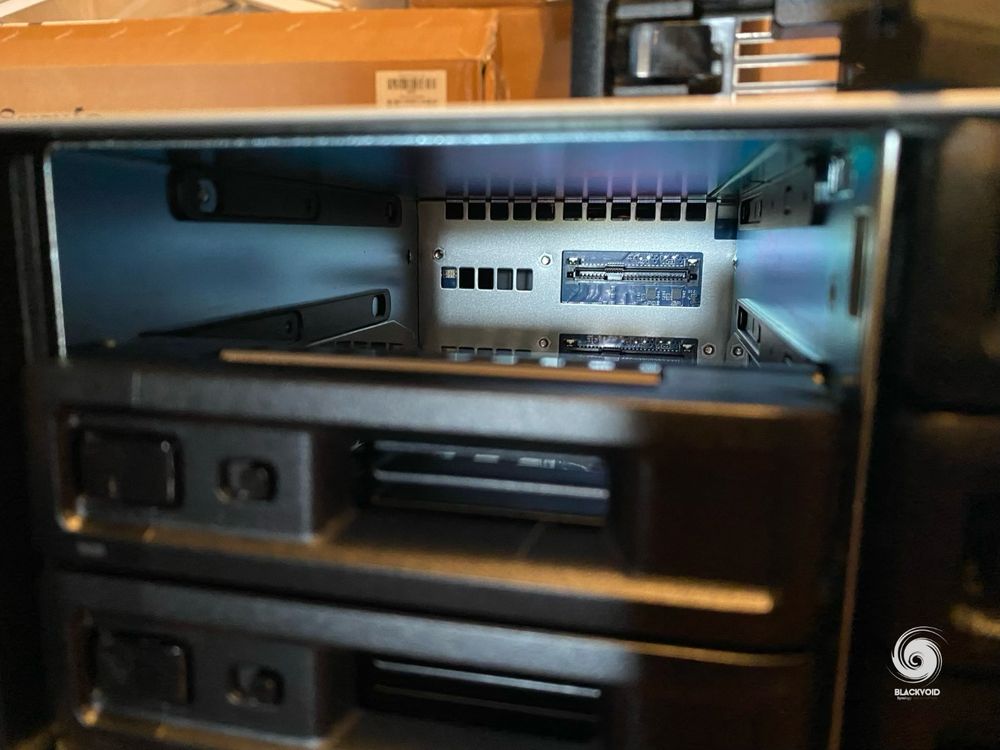

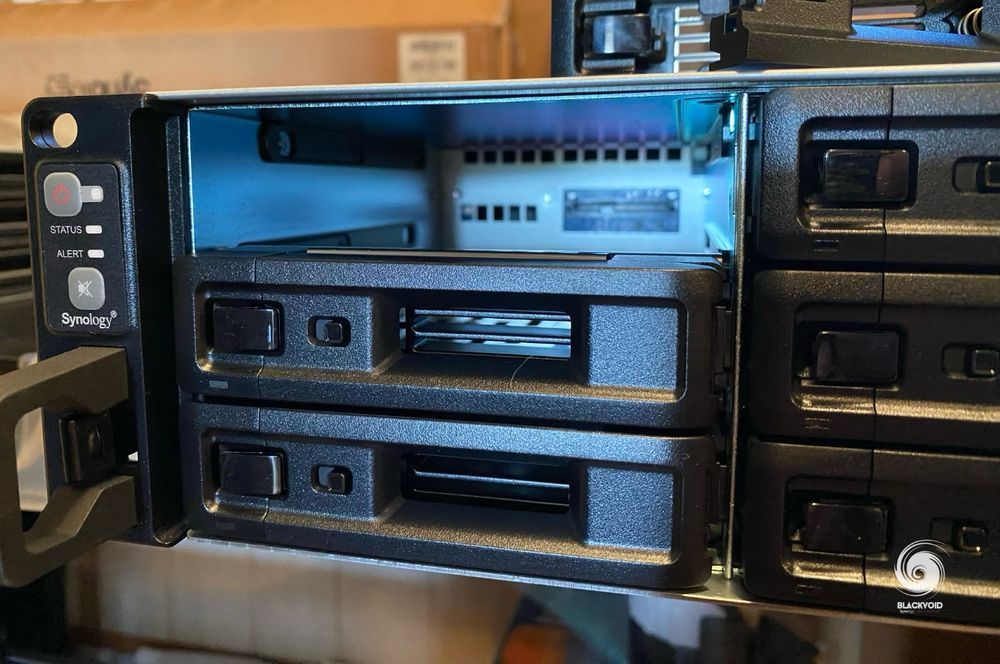

Prikaz prednje strane nosača pogona i unutarnjeg SATA konektora
Instalacija dvanaest diskova pomoću nosača s prednje strane vrlo je jednostavna. Samo jednim pritiskom na gumb, nosač će iskočiti i možemo započeti s instalacijom pogona. Ne postoji krivi način za instalaciju pogona, jer je položaj SATA konektora na stražnjem panelu jedinstven. Pazite da pravilno poravnate pogon prije instalacije!
Luka Manestar
Jedna stvar koja nije vidljiva ni sa prednje ni sa stražnje strane je stvarno unutarnje uređenje ovog RS uređaja. Uklanjanjem samo nekoliko vijaka i srednjeg panela, možemo zaviriti i vidjeti kako je ovaj RS uređaj organiziran.
Kada uklonimo srednji panel, odmah dobivamo pristup četiri modularna ventilatora za usis zraka. Modularno znači da se mogu ukloniti iz utora bez upotrebe alata, ali također mogu biti zamijenjeni rastavljanjem kućišta i zamjenom konkretnog ventilatora.

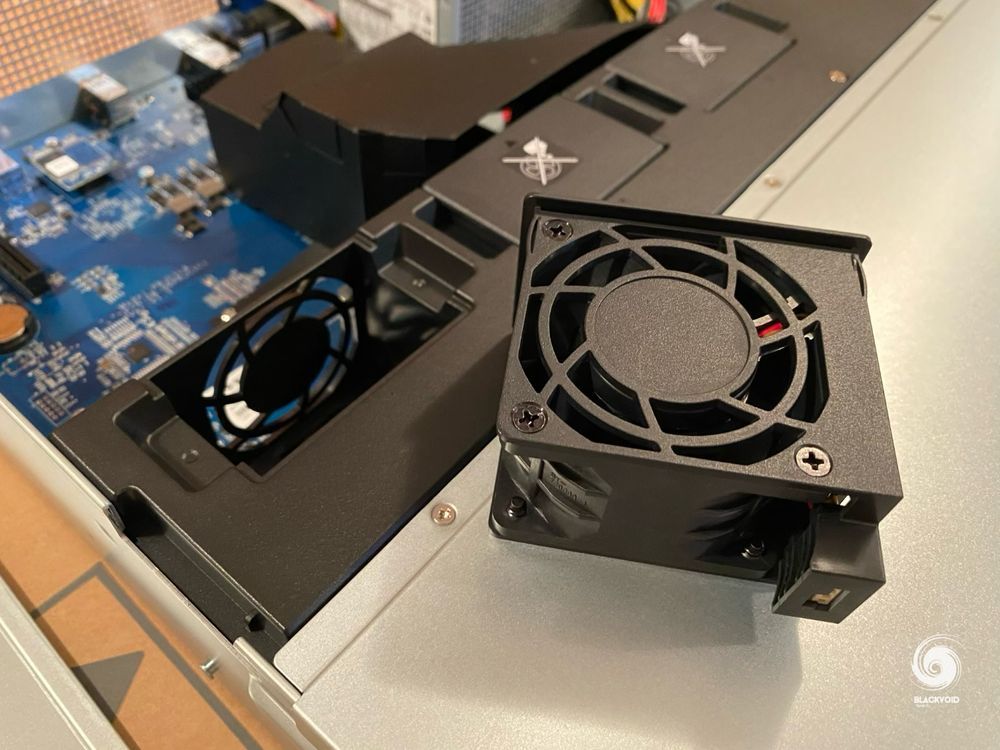

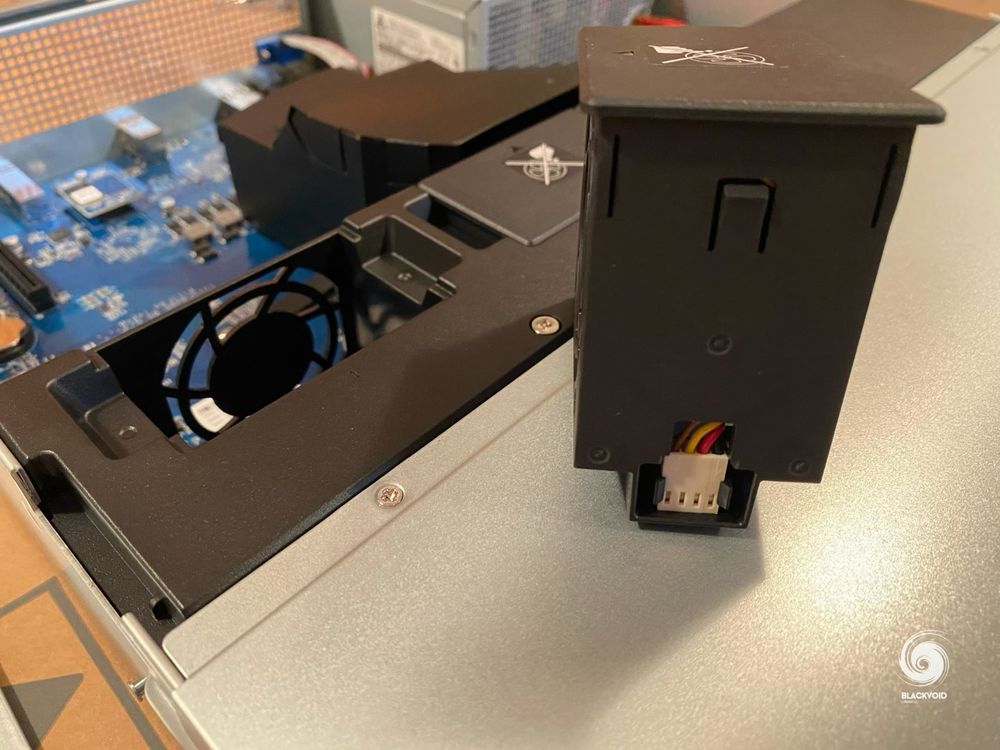

Modularni ventilatori
Navedeni ventilatori nalaze se iza SATA odjeljka, ali prije matične ploče i napajanja. Oni će crpiti svu toplinu iz pogona i gurati je prema stražnjem dijelu kroz mrežasti leđni panel NAS-a. Vidljivi ventilator na stražnjoj strani je dediciran za napajanje te je njegova zadaća održavati ga hladnim potpuno odvojeno od ostatka NAS-a.
Unutarnji raspored svakog RS uređaja je vrlo minimalističan te optimiziran za protok zraka. Osim matične ploče, procesora (s tunelom za hlađenje istog) i nešto RAM-a, ovdje nema mnogo toga za razgledati. S bočne strane matične ploče nalazi se napajanje s urednim kabliranjem.
Kao što se može vidjeti, tu su dva utora za RAM te PCIe slot koji se još uvijek može koristiti za proširenje postojeće konfiguracije. Veći dio lijevog dijela NAS uređaja rezerviran je za napajanje. Još jedna napomena o RAM-u jest da je pričvršćen zip vezicama, pa to treba imati na umu ako će biti potrebe za zamjenom ili nadogradnjom.
Kao što je već spomenuto, cijela stražnja strana jedinice je šuplja kako bi omogućila da vrući zrak napusti NAS i održava ga hladnim. Drugi dio koji nije šuplji je područje oko konkretnih priključaka.
Šuplja stražnja strana NAS-a omogućiti će jednostavan odvod toplog zraka
Budući da se radi o RS jedinici, ista je namijenjena za ugradnju u 19-inčni rack ormar. Kao i kod Ethernet kabela, nijedna RS jedinica neće dolaziti s setom vodilica (rails), već se one moraju posebno kupiti. RS2423+ je kompatibilan s Synologyjevim RKS-02 setom, stoga je potrebna instalacija prije nego što se NAS može postaviti unutar ormara.

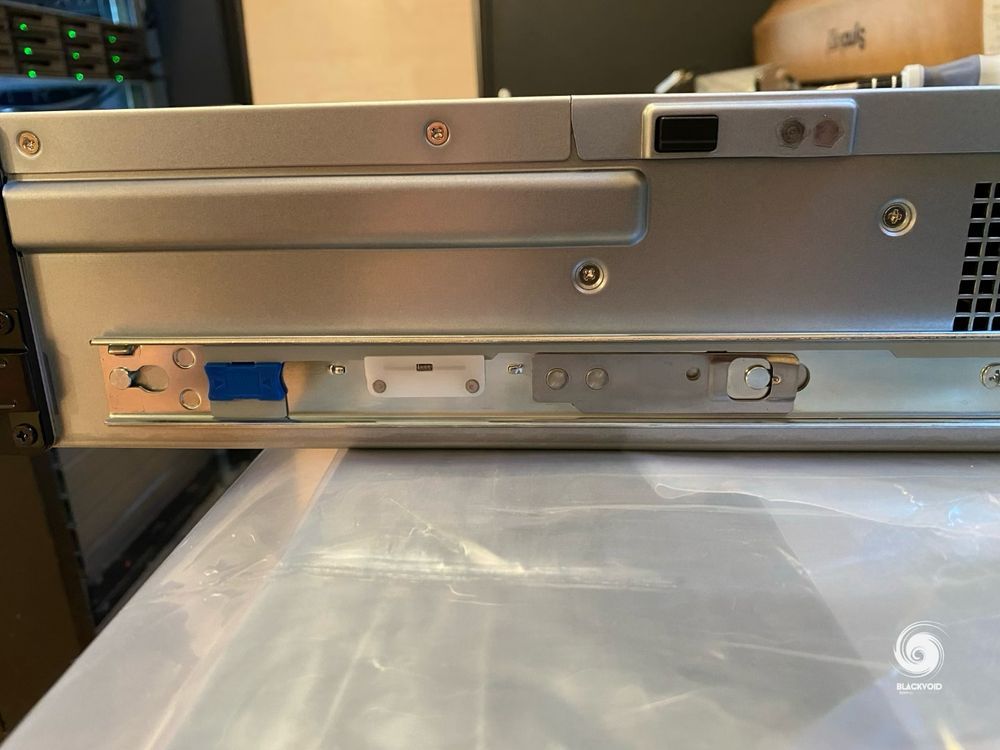

Postavljanje rail vodilica prije instalacije unutar ormara
Kada je sve na svom mjestu, diskovi instalirani, a napajanje i mrežni kabel priključeni, možemo pokrenuti NAS i započeti s njegovom konfiguracijom.
Cijeli postupak ne bi trebao trajati više od 20 minuta od početka do kraja. Najviše vremena će vjerojatno biti potrebno za pričvršćivanje diskova vijcima, a u slučaju da treba instalirati svih dvanaest, bit će potrebno neko vrijeme za pričvršćivanje svih 48 komada.
Sljedeći dio ove serije bit će o instalaciji i konfiguraciji, pa ćemo vidjeti koliko dobro ovaj RS model radi s novim HAT3300 pogonima i aktualnim DSM 7.2 operativnim sustavom.
