: Pregled

Tijekom posljednjih dana svibnja 2023., Synology je službeno predstavio novu seriju diskova nazvanu HAT3300, namijenjenu kućnim i malim uredima. Ovi pogoni, za razliku od već dostupne poslovne serije HAS5300 ili HAT5300, prvi su iz onoga što Synology naziva "plus" serijom.

Pouzdani diskovi za kućnu i small office uporabu

Synology HAT3300 8TB SATA disk

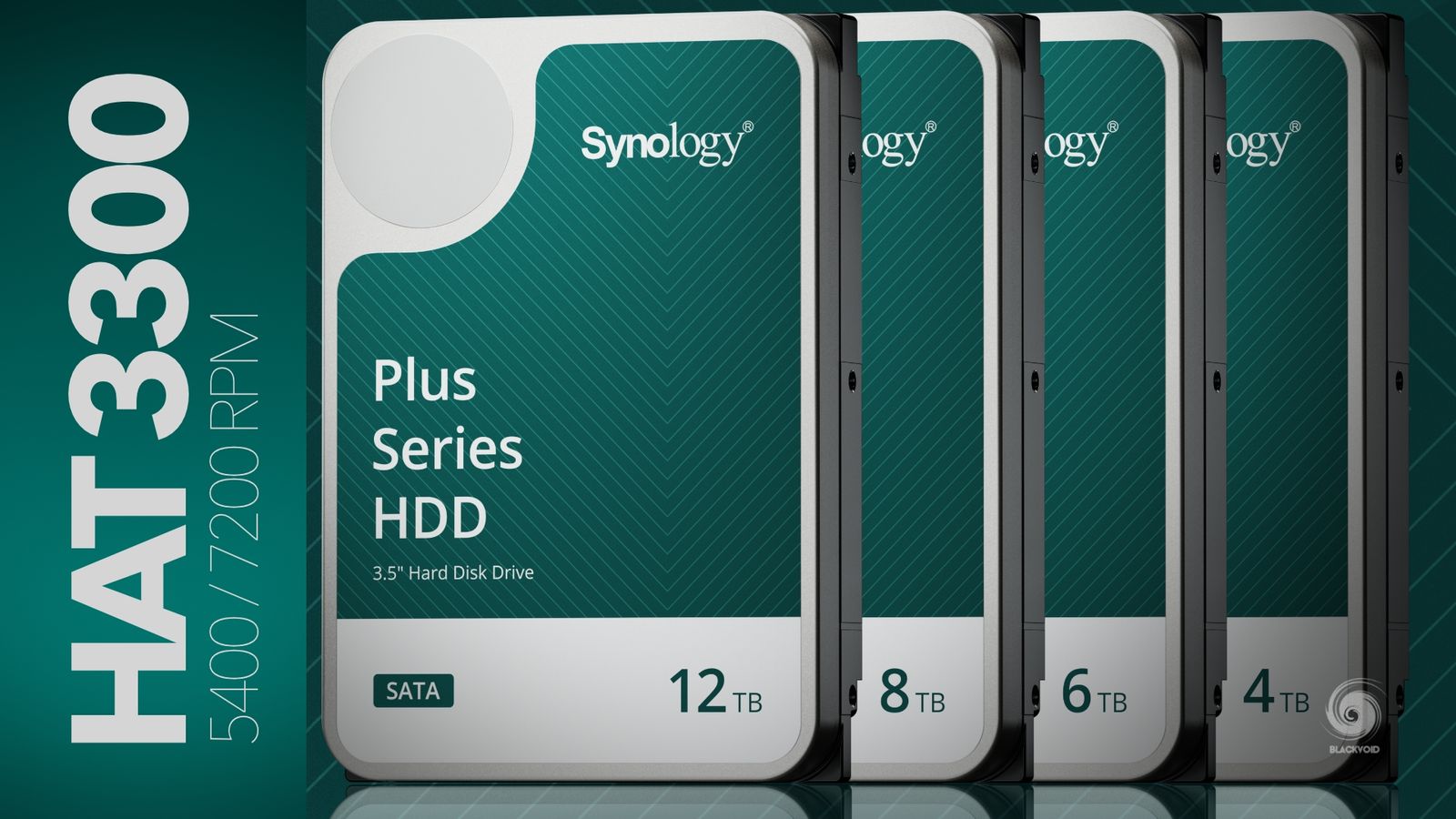

Ovi 3,5" SATA 6 Gb/s diskovi dolaze u četiri kapaciteta, od 4TB do 12TB (4, 6, 8, 12), s brzinom vrtnje od 5400 RPM osim 12TB koji ima brzinu vrtnje od 7200 RPM.

Kompletna HAT3300 postava

Uspoređujući s ranije spomenutom serijom HAT/HAS5300, novi HAT3300 je dizajniran za neprekidne radne operacije (24/7) u malim i srednjim sustavima pohrane podataka. Ovi pogoni su u istom razredu kao Western Digital RED ili Seagate Ironwolf, štoviše, temeljeni na pogonima Ironwolf, ali imaju prilagođeni Synology firmware optimiziran za Synology-kompatibilne sustave.

HAT3300 koriste tehnologiju konvencionalne magnetske snimke (CRM), s kapacitetom radnog opterećenja od 180TB godišnje i MTBF (srednje vrijeme između kvarova) od 1 milijun sati.

HAT3300 specifikacije

Osim izdržljivosti, ovi pogoni također imaju prilagođeni firmware koji omogućuje vrlo jednostavan proces ažuriranja firmware-a.

Synology Plus diskovi mogu se ažurirati bez ikakvih poteškoća putem DiskStation Managera (DSM) na Synology sustavima za pohranu podataka, eliminirajući potrebu za korištenjem alata treće strane ili uklanjanjem diska radi ažuriranja firmware-a.

Nadogradnja diskova putem DSM-a

S aspekta kompatibilnosti, ovi diskovi bit će kompatibilni s sljedećim NAS jedinicama, a vjerojatno će biti podržane i dodatne u budućnosti:

24 series: DS224+, DS124
23 series: RS2423RP+, RS2423+, DS923+, DS723+, DS423+, DS423, DS223, DS223j
22 series: RS822RP+, RS822+, RS422+, DS2422+, DS1522+, DVA1622
21 series: RS2821RP+, RS2421RP+, RS2421+, RS1221RP+, RS1221+, DS1821+, DS1621+, DVA3221
20 series: RS820RP+, RS820+, DS1520+, DS920+, DS720+, DS420+, DS420j, DS220+, DS220j, DS120j
19 series: RS1219+, RS819, DS2419+II, DS2419+, DS1819+, DS119j, DVA3219
18 series: DS1618+, DS418, DS418j, DS218, DS218play, DS218j, DS118

Trenutna HAT3300 kompatibilnost (kolovoz 2023.)

Kao što se može vidjeti, modeli J i "+" su uključeni, kao i modeli iz value linije. To daje jasan uvid da bi budući uređaji mogli biti ekskluzivni za segment HAT3300, ali to još ostaje za vidjeti. Modeli visokog ranga FS, HD, SA i UC, kao i RS XS/XS+, neće biti kompatibilni s ovom linijom. Trenutno su samo neki RS+ modeli kompatibilni, poput novog RS2423+. Serije x23 NAS nisu ograničene samo na Synology modele, pa će ovi novi HAT3300 diskovi samo proširiti postojeću listu kompatibilnosti.

Ova serija diskova ima fiksno Synology jamstvo u trajanju od 3 godine koje nije moguće dodatno proširiti. Što se tiče cijene, preporučena maloprodajna cijena (MSRP) je više nego pravedna i konkurentna kada se uspoređuje s istom klasom diskova od WD-a ili Seagate-a. Cijene se kreću od 89 dolara sve do 249 dolara za model od 12 TB.

Prepručene cijene za HAT3300 modele

: Pakiranje

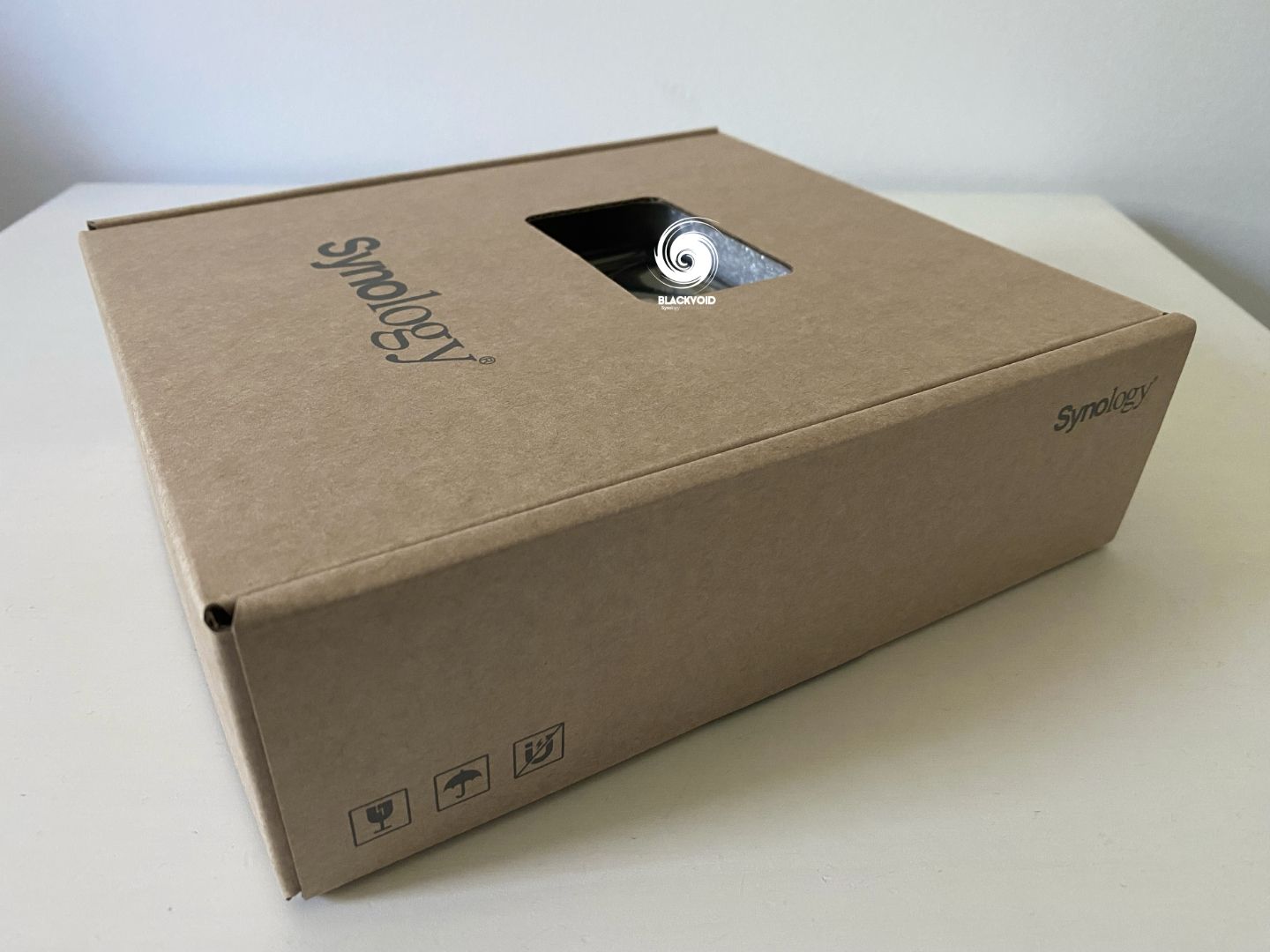

Pakiranje diskova je malo iznad prosjeka koji bismo mogli doživjeti u trgovini ili prilikom online kupovine. Dolazi u poznatoj ekološki prihvatljivoj i minimalističkoj kartonskoj kutiji, a HAT3300 pritom ima dovoljno zaštite od vanjskih elemenata.

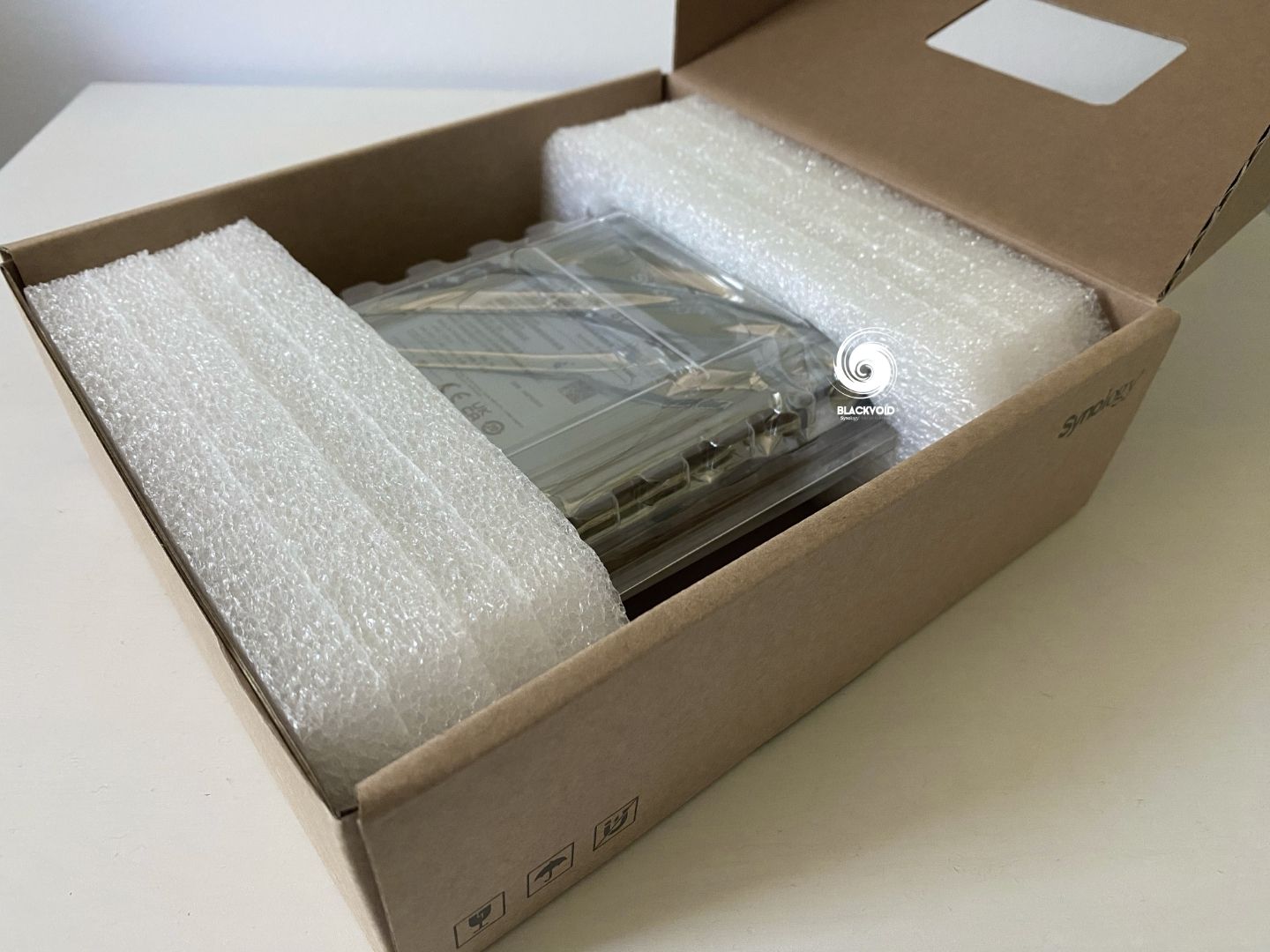

Da biste došli do diska unutar kutije, trebat će malo vremena, jer osim same kutije, diskovi su dodatno zaštićeni s dva komada tvrde pjene, zatim standardnom plastičnom "3.5" kutijom" te na kraju smješteni u protuelektrostatičnu vrećicu.

Razlog zbog kojeg to spominjem je taj što od devet (9) diskova koje sam dobio, nijedan nije bio oštećen ili neispravan. Dakle, s aspekta zaštite i pakiranja, izvrsno.

: Karakteristike

Kada su diskovi spojeni na kompatibilni NAS sustav, pojavit će se unutar Storage Managera i biti spremni za stvaranje radnih particija.

HAT3300 unutar DSM Storage Manager aplikacije

:: Temperatura

Prije nego što pređemo na sve to, upravitelj će nam omogućiti provjeru nekih osnovnih informacija o disku(ovima) u pogledu temperature, verzije firmwarea i općeg statusa. Radni raspon temperature je od 0-65°C (32-149°F), ali prosjek tijekom testiranja je bio oko 32-40°C, ovisno o NAS sustavima i njihovoj fizičkoj lokaciji.

Kao usporedba, ovdje su dva Synology NAS uređaja koji su dio istog rack ormara, s razlikom od otprilike 1,5 metra u visini. RS2423+ se nalazi na dnu, između još dva aktivna RS uređaja, dok se DS224+ nalazi na vrhu racka s mnogo strujanja zraka oko njega.

RS2423+ sa 6 HAT3300 diskova (kolovoz 2023)
DS224+ sa 2 HAT3300 diska (kolovoz 2023)

Kao što se može primijetiti, DS224+ ima puno veću temperaturu od RS jedinice, iako ima bolji protok zraka oko sebe. Međutim, biti na višoj poziciji uzrokuje da bude okružen s više toplog zraka. Uzmite u obzir također i da je kolovoz te vrlo vruće. Dakle, iako je taj rack podzemno smješten, bit će vrlo važno pravilno pozicionirati NAS (posebno za duže vrijeme) na prikladnoj lokaciji kako bi se minimalizirala temperatura na diskovima koliko god je to moguće.

⚠️
Općenito, izbjegavajte zatvaranje NAS-a u ormar ili bilo kakvo zatvoreno okruženje koje će spriječiti pristojan protok zraka.

:: Buka

Kada je riječ o buci, to je također važan faktor za mnoge korisnike, posebno kada se radi o manjim DS uređajima koji se obično nalaze u radnim ili dnevnim prostorijama ili čak na samom radnom stolu.

Ukratko, HAT3300 nije tihi disk. Bez obzira na kapacitet, prosječna razina buke bit će od 23-30 dB(A) po disku (ovisno o stanju mirovanja/aktivnog rada). Ako to kombiniramo s nedavnim NAS modelom poput DS224+ i njegovih 22 dB(A) koji dolaze od ventilatora na stražnjoj strani, očito je da ćemo čuti ovu konkretnu konfiguraciju u prosječnoj sobi i radnim uvjetima.

Stoga, osim ako je NAS napunjen SSD-ovima, diskovi će biti bučniji od ventilatora NAS-a kada govorimo o DS jedinicama. S RS jedinicama, ventilatori prave puno buke pa će se diskovi čuti samo kada je osoba vrlo blizu samog uređaja.

HAT3300 diskovi unutar DS224+ ladica

Kao i sa bilo kojim diskom veličine 3,5" s kapacitetom većim od 3 TB, buka će biti prisutna. Pokušajte je smanjiti dodavanjem s više gume ispod NAS-a ili unutar nosača diska, ali imajte na umu da bi temperatura također mogla postati faktor. Također, diskovi će biti sigurni unutar nosača koji imaju gumene otvore sa strane kako bi se spriječila distribucija buke na ostatak NAS-a. Dakle, u 2 ili 4-bay NAS-u većina buke dolazi od samog diska, a ne od ventilatora ili vibracija.

Sve rečeno, ako ciljamo na tišinu zbog posla ili mira, držanje NAS-a u istoj sobi vjerojatno će predstavljati problem za većinu kada je uparen s HAT3300, pa se pobrinite da isplanirate odgovarajuće mjesto za uređaj.

:: Specifikacije

DSM Storage manager će nam pružiti samo određene informacije o ovim diskovima, stoga će biti potrebne neke SSH operacije kako bismo maksimalno iskoristili ovaj firmware.

Korištenjem zadanih Linux naredbi možemo dobiti mnogo više detalja, pa evo nekih općenitih informacija za početak.

=== START OF INFORMATION SECTION ===
Vendor:               Synology
Product:              HAT3300-8T
Revision:             PL01
User Capacity:        8,001,563,222,016 bytes [8.00 TB]
Logical block size:   512 bytes
Physical block size:  4096 bytes
LU is fully provisioned
Rotation Rate:        5400 rpm
Form Factor:          3.5 inches
Logical Unit id:      0x5000c500e6f1dfdd
Serial number:        ZPV01Z64
Device type:          disk
Local Time is:        Wed Aug  9 15:19:16 2023 CEST
SMART support is:     Unavailable - device lacks SMART capability.

=== START OF READ SMART DATA SECTION ===
Current Drive Temperature:     0 C
Drive Trip Temperature:        0 C

Čudno je da uređaj ne bilježi temperaturu ili označava podršku SMART kao "nije dostupno", budući da su te informacije jasno dostupne putem korisničkog sučelja DSM Storage Managera.

SMART podaci HAT3300 diska putem Storage Manager-a

Izvršavanjem malo drugačije naredbe unutar SSH-a možemo vidjeti još više detalja, uključujući podržane i omogućene značajke:

ATA device, with non-removable media
        Model Number:       Synology HAT3300-8T
        Serial Number:      ZPV01Z64
        Firmware Revision:  PL01
        Transport:          Serial, ATA8-AST, SATA 1.0a, SATA II Extensions, SATA Rev 2.5, SATA Rev 2.6, SATA Rev 3.0
Standards:
        Used: unknown (minor revision code 0x006d)
        Supported: 10 9 8 7 6 5
        Likely used: 10
Configuration:
        Logical         max     current
        cylinders       16383   16383
        heads           16      16
        sectors/track   63      63
        --
        CHS current addressable sectors:    16514064
        LBA    user addressable sectors:   268435455
        LBA48  user addressable sectors: 15628053168
        Logical  Sector size:                   512 bytes
        Physical Sector size:                  4096 bytes
        Logical Sector-0 offset:                  0 bytes
        device size with M = 1024*1024:     7630885 MBytes
        device size with M = 1000*1000:     8001563 MBytes (8001 GB)
        cache/buffer size  = unknown
        Form Factor: 3.5 inch
        Nominal Media Rotation Rate: 5400
Capabilities:
        LBA, IORDY(can be disabled)
        Queue depth: 32
        Standby timer values: spec'd by Standard, no device specific minimum
        R/W multiple sector transfer: Max = 16  Current = 16
        Recommended acoustic management value: 128, current value: 128
        DMA: mdma0 mdma1 mdma2 udma0 udma1 udma2 udma3 udma4 udma5 *udma6
             Cycle time: min=120ns recommended=120ns
        PIO: pio0 pio1 pio2 pio3 pio4
             Cycle time: no flow control=120ns  IORDY flow control=120ns
Commands/features:
        Enabled Supported:
           *    SMART feature set
                Security Mode feature set
           *    Power Management feature set
           *    Write cache
           *    Look-ahead
           *    Host Protected Area feature set
           *    WRITE_BUFFER command
           *    READ_BUFFER command
           *    DOWNLOAD_MICROCODE
                Power-Up In Standby feature set
           *    SET_FEATURES required to spinup after power up
                SET_MAX security extension
           *    48-bit Address feature set
           *    Device Configuration Overlay feature set
           *    Mandatory FLUSH_CACHE
           *    FLUSH_CACHE_EXT
           *    SMART error logging
           *    SMART self-test
           *    Media Card Pass-Through
           *    General Purpose Logging feature set
           *    64-bit World wide name
           *    WRITE_UNCORRECTABLE_EXT command
           *    {READ,WRITE}_DMA_EXT_GPL commands
           *    Segmented DOWNLOAD_MICROCODE
                unknown 119[6]
           *    unknown 119[7]
           *    Gen1 signaling speed (1.5Gb/s)
           *    Gen2 signaling speed (3.0Gb/s)
           *    Gen3 signaling speed (6.0Gb/s)
           *    Native Command Queueing (NCQ)
           *    Phy event counters
           *    READ_LOG_DMA_EXT equivalent to READ_LOG_EXT
           *    DMA Setup Auto-Activate optimization
                Device-initiated interface power management
           *    Software settings preservation
                unknown 78[7]
           *    SMART Command Transport (SCT) feature set
           *    SCT Write Same (AC2)
           *    SCT Error Recovery Control (AC3)
           *    SCT Features Control (AC4)
           *    SCT Data Tables (AC5)
                unknown 206[7]
                unknown 206[12] (vendor specific)
                unknown 206[13] (vendor specific)
                unknown 206[14] (vendor specific)
           *    DOWNLOAD MICROCODE DMA command
Logical Unit WWN Device Identifier: 5000c500e6f1xxxx
        NAA             : 5
        IEEE OUI        : 000c50
        Unique ID       : 0e6f1xxxx
Checksum: correct

:: Testovi brzine

Brzina ovih diskova nisu ništa izvanredno s obzirom na njihove specifikacije. Službena Synology specifikacija navodi brzinu diska od otprilike 202 MB/s (model od 4-8 TB) do 240 MB/s (model od 12 TB).

Testiranje diska u stvarnom okruženju korištenjem DS224+ dalo je upravo te brzine u više testova pomoću ugrađenog Storage Manager alata.

Brzina jednog HAT3300 diska (DSM Storage Manager)

Uspoređujući s HAS5300 (SAS) modelom unutar SA3400 NAS-a, ovo su sasvim dobri rezultati za pojedinačni HAT3300 disk.

HAS5300 rezultat unutar SA3400 NAS-a

Evo i rezultata izvršavanja standardne dd Linux naredbe:

-------------------
WRITE
-------------------
dd if=/dev/md2 of=/volume1/temp/test.txt bs=1M count=5000 conv=fdatasync
5000+0 records in
5000+0 records out
5242880000 bytes (5.2 GB, 4.9 GiB) copied, 62.9118 s, 83.3 MB/s
-------------------
dd if=/dev/md2 of=/volume1/temp/test.txt bs=1M count=1000 conv=fdatasync
1000+0 records in
1000+0 records out
1048576000 bytes (1.0 GB, 1000 MiB) copied, 11.6813 s, 89.8 MB/s
-------------------


-------------------
READ
-------------------
dd if=/volume1/temp/test.txt of=/dev/md2 bs=1M count=1000 conv=fdatasync
1000+0 records in
1000+0 records out
1048576000 bytes (1.0 GB, 1000 MiB) copied, 12.6448 s, 82.9 MB/s
-------------------
dd if=/volume1/temp/test.txt of=/dev/md2 bs=1M count=5000 conv=fdatasync
5000+0 records in
5000+0 records out
5242880000 bytes (5.2 GB, 4.9 GiB) copied, 58.4909 s, 89.6 MB/s
-------------------
dd if=/volume1/temp/test.txt of=/dev/null bs=1M count=5000 conv=fdatasync
5000+0 records in
5000+0 records out
5242880000 bytes (5.2 GB, 4.9 GiB) copied, 23.1191 s, 227 MB/s

Sa bilo kojim NAS-om koji ne podržava 10G brzine, bit će teško testirati bilo što preko 1G, budući da su ovi diskovi sposobni za prijenos od barem 2G. Sada, s DSM-ovom službenom podrškom za SMB multichannel, bit će korisno znati da se te brzine mogu postići na podržanim sustavima.

Međutim, konkretni diskovi dobro se nalaze i u 10G okruženju. Za vrlo uobičajenu RAID5 konfiguraciju s HAT3300, prijenos putem mreže je kontinuirano iznad 400MB/s.

HAT3300 u RAID5 konfiguraciji putem 10G mreže. Prijenosi od preko 400+MB/s

Slika prikazuje gotovo 2TB (točnije 1,8TB) podataka koji se prenose preko 10G u trajanju od nešto više od 1h. S obzirom da su na istom sustavu, ali sa SAT5200 (SSD) diskovima, brzine otprilike između 570-630MB/s, ovi "plus" mehanički diskovim pružaju pristojnu i, prije svega, kontinuiranu brzinu prilikom prijenosa.

Synology DS224+ osvrt
Novi Synology DS224+ je stigao, a ovdje je cjelokupni osvrt koja uključuje neke od značajki DSM 7.2, testove brzine i još mnogo toga!

Za više testova brzine na različitim aplikacijama i uslugama koristeći HAT3300, pogledajte ovu DS224+ recenziju.

Još jedan test koji će potvrditi rezultate s DSM-ovog benchmarka i onaj koji može biti koristan ako netko razmišlja o ulaganju u ove diskove zbog potrebe virtualizacije, ovdje su neki testovi iz programa Crystal Disk Mark, kao i ATTO Disk koristeći virtualni stroj s Windows 11 operativnim sustavom.

Par napomena. Virtualni stroj imao je 4 x vCPU i 4 GB RAM-a, na RS2423+ Synology NAS-u s 6 x HAT3300 diskova u RAID 5 polju.

ATTO rezultati na 4GB datoteci
Crystal Disk Mark rezultati, također na 4GB datoteci

Imajte na umu da su prikazani rezultati možda drugačiji na drugom hipervizoru, kao i s drugom konfiguracijom polja, ali vjerojatno ne puno.

Kao usporedbu, slobodno provjerite testove SA3400 s Synology HAS5300 (SAS) i Seagate EXOS diskovima unutar virtualnog računalu koristeći sljedeći link.

Synology SA3400 - 3. dio - virtualizacija
Treći dio SA3400 serije članaka govori o virtualizaciji putem VMM i ESXi platforme te sadrži testove Win 10 virtualnih računala kao i 10G mrežnih transfera.

SA3400 testovi korištenjem HAS5300/Seagate EXOS diskova

: Zaključak

Iako nije bilo za očekivati nikakva iznenađenja, HAT3300 se ponašanju u skladu s s obzirom na njihove specifikacije. S prilagođenim firmwareom i punom podrškom DSM-a, možemo očekivati glatko iskustvo unutar bilo kojeg kompatibilnog sustava.

Potrošnja energije i buka pružit će izvrsnu opciju za sve one koji traže pogodan disk po prihvatljivoj cijeni koji je u potpunosti kompatibilan sa Synology sustavima.

Tijekom protelog mjeseca, koliko sam imao ove diskove (ukupno 9), nisam imao nikakvih problema u smislu brzine, performansi ili konfiguracije. Testiranje će se nastaviti, pa ako postoje još neki elementi koje želite da testiram, javite mi u odjeljku za komentare.
